Груповий сигнатурний аналізатор на основі використання множення на матрицю зв’язків

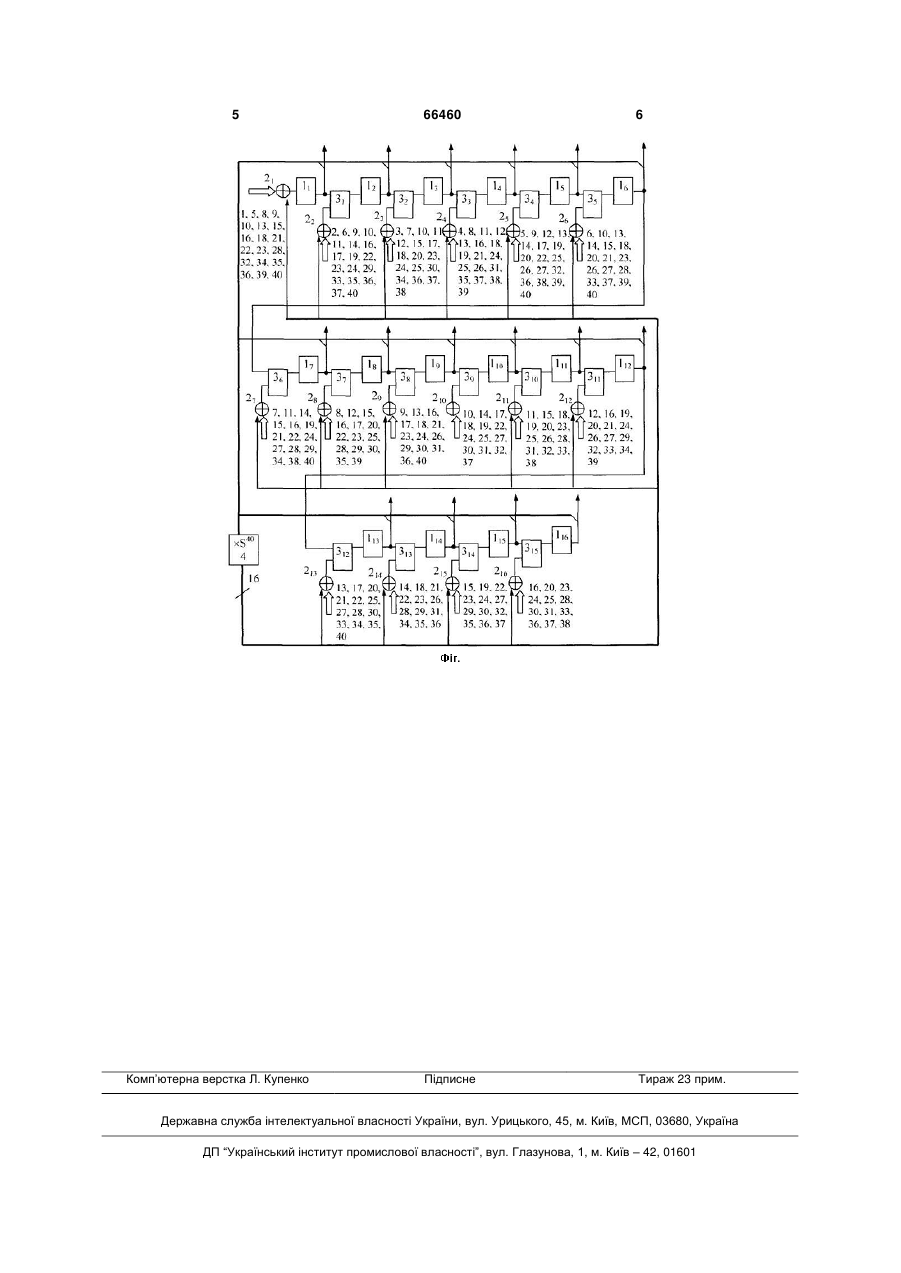

Груповий сигнатурний аналізатор на основі використання множення на матрицю зв'язків, який містить шістнадцять D-тригерів, шістнадцять сума 3 Позитивним технічним рішенням є те, що отримано пристрій, який дозволяє зменшити час отримання результуючої сигнатури паралельних груп інформації, причому з сигнатурою, яка дорівнює сигнатурі одноканального сигнатурного аналізатору при обробці одній і тієї ж вхідної інформації та використанні одного утворюючого поліному. При пошуку в патентній та науково-технічній літературі не виявлено об'єктів з ознаками, подібними до відмінних ознак технічного рішення, що заявляється, на підставі чого можна зробити висновок про відповідність його критерію "суттєві відмінності". 66460 4 Матриця станів, яка пропонується, будується таким чином. На підставі вибраного утворюючого полінома будується одноканальний сигнатурний аналізатор. У перший тригер першого регістра Рr1 записується 1, а в інші - всі нулі (h1=||10...0||). Це перший стан регістра, який є першим стовпцем матриці станів. Після цього послідовно проводяться зсуви попереднього стану та їх запис до матриці. Зсуви відбуваються з урахуванням попереднього стану завдяки зворотнім зв'язках відповідно до ступенів утворюючого полінома через суматор за модулем 2. Таким чином, одержана матриця станів, яка, наприклад, для Px   x16  x9  x7  x 4  1 та n=40 має вигляд: Наведений поліном Р(х) має максимальний r період генерації 2 -1, де r - максимальна ступень поліному та має цикл генерації з 65 535 станів сигнатурного аналізатору. На фіг. наведена функціональна схема аналізатора, яка відповідає утворюючому поліному Px   x16  x9  x7  x 4  1 для обробки інформації групами (k=40). Пристрій має шістнадцять Dтригерів (11-116), шістнадцять суматорів за модулем два (21-216), п'ятнадцять елементів АБО (31315) та блок множення 4. Кожен вхід аналізатора підключається до входу того відповідного суматора за модулем два, номера яких співпадають з номерами одиничних елементів відповідного рядка матриці станів сигнатурного аналізатору. Пристрій працює наступним чином. В початковому стані в регістрах записано код 0...0 (ланцюги встановлення в початковий стан не наведені). На входи аналізатору паралельно подається перша група з 40-розрядною двійковою послідовністю з виходу об'єкта контролю, яка є реакцією на вхідні тестові дії. Після цього подається синхросигнал на синхровходи всіх D-тригерів (на фіг. не наведено), який вводить дані до тригерів. На наступному етапі, отримана сигнатура першої групи вхідної послідовності множиться на матрицю зв'язків ступеню k=40. Вказана послідовність дій повторюється для наступних груп l, де l=n/k, де l - довжина досліджуваної послідовності. В результаті в груповому сигнатурному аналізаторі буде сформована результуюча 16-розрядна сигнатура. Джерела інформації: 1. Авторское свидетельство СССР № 1665376, кл. G06F 11/00, 1991. 2. Авторское свидетельство Российской Федерации № 2001429, кл. G06F 11/00, 1993. (аналог). 5 Комп’ютерна верстка Л. Купенко 66460 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
