Парогазова установка

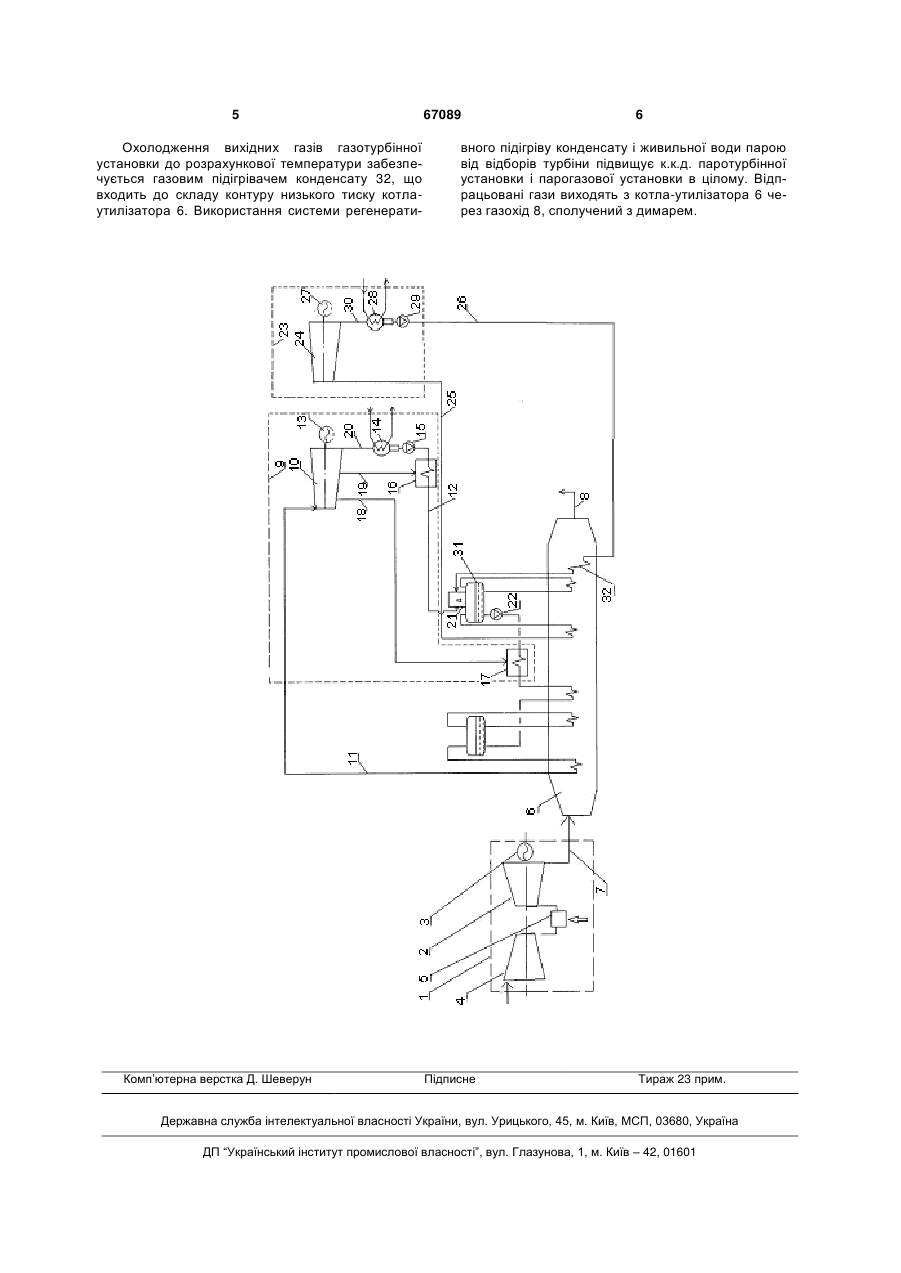

1. Парогазова установка, що містить газотурбінну установку зі встановленим на її газоході котлом-утилізатором двох або більше тисків, деаератор, паротурбінну установку високого тиску з паровою турбіною одного тиску, яка відрізняється тим, що парогазова установка додатково містить паротурбінну установку низького тиску з паровою турбіною одного або більше тисків, встановлену з можливістю підігріву конденсату контуру низького тиску, при цьому кожна парова турбіна обладнана принаймні одним конденсатором для прийому відпрацьованої пари. 3 тиску, що складається з парової турбіни і генератора, розташованих на одному валу, системи регенерації, конденсатора, конденсатних і живильних насосів, деаератора, трубопроводів конденсату, живильної води і пари, а також котел-утилізатор одного тиску, розташований на газоході за газовою турбіною (установка V64.2 виробництва фірми Siemens, опис див. Цанев С.В., Буров В.Д., Ремезов А.Н. Газотурбинные и парогазовые установки тепловых электростанций. М.: МЭИ, 2002, а також патент США № 4466241, МПК F02C 6/18, опубл. 21.08.1984). У відомій парогазовій установці пара утворюється в котлі-утилізаторі, в якому тиск продуктів згорання газотурбінної установки дорівнює атмосферному тиску. Основним недоліком відомої парогазової установки є висока втрата тепла з газами, що виходять, і низька термодинамічна ефективність. У свою чергу, високі втрати тепла спричиняють низьку економічну ефективність цієї установки. Задачею корисної моделі є підвищення термодинамічної ефективності виробництва електроенергії при будівництві нових парогазових установок і переведенні існуючих паросилових енергетичних установок в парогазові з використовуванням при цьому традиційного енергетичного обладнання. Поставлена задача вирішується тим, що відома парогазова установка, яка містить газотурбінну установку зі встановленим на її газоході котломутилізатором двох або більше тисків, деаератор, паротурбінну установку високого тиску з паровою турбіною одного тиску, згідно з корисною моделлю, додатково містить паротурбінну установку низького тиску з паровою турбіною одного або більше тисків, встановлену з можливістю підігріву конденсату контуру низького тиску, при цьому кожна парова турбіна обладнана принаймні одним конденсатором для прийому відпрацьованої пари. Рекомендованим є виконання, в якому паротурбінна установка низького тиску встановлена з можливістю підігріву конденсату контуру низького тиску в котлі-утилізаторі. Доцільним є виконання, в якому принаймні один трубопровід, яким котел-утилізатор сполучений з паровою турбіною низького тиску, виконаний з можливістю відбору пари. Можливим є виконання, в якому парова турбіна високого тиску виконана з можливістю проміжного перегріву пари. Ефективним є виконання, в якому паротурбінна установка високого тиску обладнана системою регенеративного підігріву конденсату і живильної води парою, відібраною від турбіни. Технічним результатом корисної моделі, що заявляється, є підвищення коефіцієнта корисної дії паротурбінної установки і парогазової установки в цілому за рахунок більш ефективного використовування тепла газів, які відходять, що у свою чергу стає можливим завдяки оснащенню парогазової установки додатковою паротурбінною установкою низького тиску. На кресленні показана схема парогазової установки, виконаної згідно із запропонованим технічним рішенням. 67089 4 Парогазова установка містить газотурбінну установку 1, до складу якої входить турбіна 2 з електрогенератором 3 і компресором 4, а також камерою згоряння 5 між ними. Котел-утилізатор 6 сполучений з газотурбінною установкою 1 газоходом 7. Котел-утилізатор 6 також сполучений газоходом 8 з димарем газотурбінної установки 1. Паротурбінна установка високого тиску 9 сполучена з котлом-утилізатором 6 трубопроводами 11, 12. Паротурбінна установка 9 має в своєму складі парову турбіну високого тиску 10, що є турбіною одного тиску, електрогенератор 13, конденсатор 14, конденсатний насос 15, систему регенеративного підігріву конденсату 16 парою від відборів турбіни 10, систему регенеративного підігріву живильної води 17 парою від відборів турбіни 10 і з'єднувальні трубопроводи 18, 19, 20. Паротурбінна установка низького тиску 23 сполучена з котлом-утилізатором 6 трубопроводами 25, 26. Паротурбінна установка 23 містить в своєму складі парову турбіну 24 низького тиску, електрогенератор 27, конденсатор 28, конденсатний насос 29 і з'єднувальний трубопровід 30. Оскільки на наведеній схемі деаератор 21 суміщенийз барабаном низького тиску 31 котла-утилізатора 6, живильний насос 22 не входить до складу паротурбінної установки високого тиску 9. Деаератор 21 може бути виконаний не суміщеним з барабаном низького тиску 31, а встановлюватися окремо. У свою чергу барабан низького тиску 31 сполучений з газовим підігрівачем конденсату 32 котла-утилізатора 6. Запропонована установка працює таким чином. Газотурбінна установка 1 працює, виробляючи електроенергію за допомогою електрогенератора 3, що приводиться в рух газовою турбіною 2, роботу якої забезпечують компресор 4 і камера згоряння 5. Вихідні гази газотурбінної установки 1 газоходом 7 надходять в котел-утилізатор 6 двох або більше тисків, сполучений з паротурбінною установкою високого тиску 9 і паротурбінною установкою низького тиску 23. Паротурбінна установка 9 і паротурбінна установка 23 виробляють електроенергію за допомогою генераторів 13, 27 і тепло для потреб споживачів. При цьому деаератор 21 забезпечує видалення газоподібних домішок з теплоносія. Частина тепла котла-утилізатора 6 подається в паротурбінну установку високого тиску 9, яка містить парову турбіну 10 одного тиску, конденсатор 14, конденсатний насос 15, систему регенеративного підігріву конденсату 16 парою від відборів турбіни 10, з'єднувальні трубопроводи 18, 19, 20 і систему регенеративного підігріву живильної води 17 парою від відборів турбіни 10. Інша частина тепла від котла-утилізатора 6 подається в паротурбінну установку 23, яка містить парову турбіну 24 одного або більше тисків, конденсатор 28, конденсатний насос 29, з'єднувальний трубопровід 30. Подача пари до парових турбін 10 і 24 відбувається з відповідного контуру котла-утилізатора 6 за допомогою трубопроводів 11 і 25, відповідно. Конденсат, який подається з паротурбінної установки 23 трубопроводом 26, нагрівається газовим підігрівачем конденсату 32 і далі подається в барабан низького тиску 31. 5 Охолодження вихідних газів газотурбінної установки до розрахункової температури забезпечується газовим підігрівачем конденсату 32, що входить до складу контуру низького тиску котлаутилізатора 6. Використання системи регенерати Комп’ютерна верстка Д. Шеверун 67089 6 вного підігріву конденсату і живильної води парою від відборів турбіни підвищує к.к.д. паротурбінної установки і парогазової установки в цілому. Відпрацьовані гази виходять з котла-утилізатора 6 через газохід 8, сполучений з димарем. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
