Спосіб підвищення сейсмостійкості будівель, які реконструюються

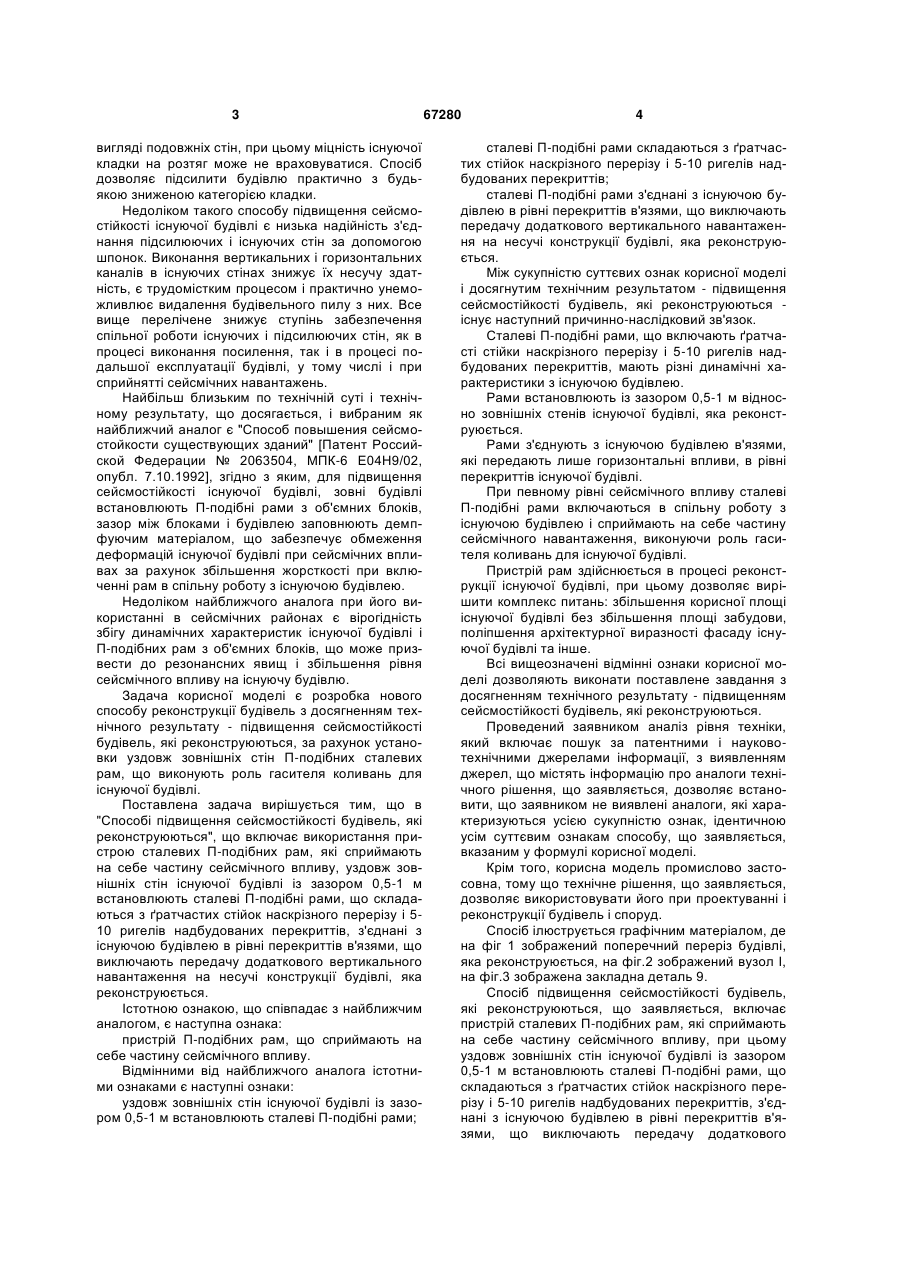

Спосіб підвищення сейсмостійкості будівель, які реконструюються, що включає використання 3 вигляді подовжніх стін, при цьому міцність існуючої кладки на розтяг може не враховуватися. Спосіб дозволяє підсилити будівлю практично з будьякою зниженою категорією кладки. Недоліком такого способу підвищення сейсмостійкості існуючої будівлі є низька надійність з'єднання підсилюючих і існуючих стін за допомогою шпонок. Виконання вертикальних і горизонтальних каналів в існуючих стінах знижує їх несучу здатність, є трудомістким процесом і практично унеможливлює видалення будівельного пилу з них. Все вище перелічене знижує ступінь забезпечення спільної роботи існуючих і підсилюючих стін, як в процесі виконання посилення, так і в процесі подальшої експлуатації будівлі, у тому числі і при сприйнятті сейсмічних навантажень. Найбільш близьким по технічній суті і технічному результату, що досягається, і вибраним як найближчий аналог є "Способ повышения сейсмостойкости существующих зданий" [Патент Российской Федерации № 2063504, МПК-6 Е04Н9/02, опубл. 7.10.1992], згідно з яким, для підвищення сейсмостійкості існуючої будівлі, зовні будівлі встановлюють П-подібні рами з об'ємних блоків, зазор між блоками і будівлею заповнюють демпфуючим матеріалом, що забезпечує обмеження деформацій існуючої будівлі при сейсмічних впливах за рахунок збільшення жорсткості при включенні рам в спільну роботу з існуючою будівлею. Недоліком найближчого аналога при його використанні в сейсмічних районах є вірогідність збігу динамічних характеристик існуючої будівлі і П-подібних рам з об'ємних блоків, що може призвести до резонансних явищ і збільшення рівня сейсмічного впливу на існуючу будівлю. Задача корисної моделі є розробка нового способу реконструкції будівель з досягненням технічного результату - підвищення сейсмостійкості будівель, які реконструюються, за рахунок установки уздовж зовнішніх стін П-подібних сталевих рам, що виконують роль гасителя коливань для існуючої будівлі. Поставлена задача вирішується тим, що в "Способі підвищення сейсмостійкості будівель, які реконструюються", що включає використання пристрою сталевих П-подібних рам, які сприймають на себе частину сейсмічного впливу, уздовж зовнішніх стін існуючої будівлі із зазором 0,5-1 м встановлюють сталеві П-подібні рами, що складаються з ґратчастих стійок наскрізного перерізу і 510 ригелів надбудованих перекриттів, з'єднані з існуючою будівлею в рівні перекриттів в'язями, що виключають передачу додаткового вертикального навантаження на несучі конструкції будівлі, яка реконструюється. Істотною ознакою, що співпадає з найближчим аналогом, є наступна ознака: пристрій П-подібних рам, що сприймають на себе частину сейсмічного впливу. Відмінними від найближчого аналога істотними ознаками є наступні ознаки: уздовж зовнішніх стін існуючої будівлі із зазором 0,5-1 м встановлюють сталеві П-подібні рами; 67280 4 сталеві П-подібні рами складаються з ґратчастих стійок наскрізного перерізу і 5-10 ригелів надбудованих перекриттів; сталеві П-подібні рами з'єднані з існуючою будівлею в рівні перекриттів в'язями, що виключають передачу додаткового вертикального навантаження на несучі конструкції будівлі, яка реконструюється. Між сукупністю суттєвих ознак корисної моделі і досягнутим технічним результатом - підвищення сейсмостійкості будівель, які реконструюються існує наступний причинно-наслідковий зв'язок. Сталеві П-подібні рами, що включають ґратчасті стійки наскрізного перерізу і 5-10 ригелів надбудованих перекриттів, мають різні динамічні характеристики з існуючою будівлею. Рами встановлюють із зазором 0,5-1 м відносно зовнішніх стенів існуючої будівлі, яка реконструюється. Рами з'єднують з існуючою будівлею в'язями, які передають лише горизонтальні впливи, в рівні перекриттів існуючої будівлі. При певному рівні сейсмічного впливу сталеві П-подібні рами включаються в спільну роботу з існуючою будівлею і сприймають на себе частину сейсмічного навантаження, виконуючи роль гасителя коливань для існуючої будівлі. Пристрій рам здійснюється в процесі реконструкції існуючої будівлі, при цьому дозволяє вирішити комплекс питань: збільшення корисної площі існуючої будівлі без збільшення площі забудови, поліпшення архітектурної виразності фасаду існуючої будівлі та інше. Всі вищеозначені відмінні ознаки корисної моделі дозволяють виконати поставлене завдання з досягненням технічного результату - підвищенням сейсмостійкості будівель, які реконструюються. Проведений заявником аналіз рівня техніки, який включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, які характеризуються усією сукупністю ознак, ідентичною усім суттєвим ознакам способу, що заявляється, вказаним у формулі корисної моделі. Крім того, корисна модель промислово застосовна, тому що технічне рішення, що заявляється, дозволяє використовувати його при проектуванні і реконструкції будівель і споруд. Спосіб ілюструється графічним матеріалом, де на фіг 1 зображений поперечний переріз будівлі, яка реконструюється, на фіг.2 зображений вузол І, на фіг.3 зображена закладна деталь 9. Спосіб підвищення сейсмостійкості будівель, які реконструюються, що заявляється, включає пристрій сталевих П-подібних рам, які сприймають на себе частину сейсмічного впливу, при цьому уздовж зовнішніх стін існуючої будівлі із зазором 0,5-1 м встановлюють сталеві П-подібні рами, що складаються з ґратчастих стійок наскрізного перерізу і 5-10 ригелів надбудованих перекриттів, з'єднані з існуючою будівлею в рівні перекриттів в'язями, що виключають передачу додаткового 5 вертикального навантаження на несучі конструкції будівлі, яка реконструюється. Спосіб виконують таким чином. Існуюча будівля, яка реконструюється 1, містить внутрішні 2 і зовнішні 3 поздовжні несучі стіни, плити перекриттів 4, які спираються на поздовжні несучі стіни 2 і 3. На відстані 0,5-1 м уздовж поздовжніх несучих стін 3 встановлюють сталеві П-подібні рами 5, що складаються з ґратчастих стійок 6 наскрізного перерізу і 5-10 ригелів 7 надбудованих перекриттів. Стійки 6 рам 5 з'єднують в'язями 8 з існуючою будівлею 1 в рівні перекриттів 4 останній. В'язь 8 одним кінцем кріплять консольно до ґратчастої стійки 6, а іншим кінцем не доводять до зовнішньої подовжньої несучої стіни 3 існуючої будівлі 1 на відстань 50-100 мм і кріплять до закладної деталі 9 болтами 10. У в'язах 8 під болти 10 виконують овальні отвори 11, зорієнтовані в горизонтальному напрямі. Закладна деталь 9 містить вертикальну фасонку 12, в якій під болти 10 виконують овальні отвори 13, зорієнтовані у вертикальному напрямі. Закладну деталь 9 кріплять до зовнішньої поздовжньої несучої стіни 3 існуючої будівлі 1 стяжними болтами 14, пропущеними через крізні отвори 15 в несучій стіні 3, закріплюючи до закладних деталей 16, які встановлюють в перекритті 4. При незначних сейсмічних впливах існуюча будівля 1 і сталеві рами 5 працюють як незалежні Комп’ютерна верстка А. Крижанівський 67280 6 конструкції. В цьому випадку на існуючу будівлю 1, в процесі його реконструкції, не відбувається передача додаткових сейсмічних навантажень завдяки наявності у в'язі 8 овальних отворів 11, зорієнтованих в горизонтальному напрямі, які дозволяють рамі 5 включатися в спільну роботу з існуючою будівлею 1 на сприйняття сейсмічних навантажень лише при горизонтальних зсувах, що перевищують довжину овального отвору 11. Наявність у вертикальній фасонці 12 заставної деталі 9 овальних отворів 13, зорієнтованих у вертикальному напрямі, унеможливлює передачу додаткового вертикального навантаження на існуючу будівлю 1 від поверхів рами 5, що надбудовуються. При певному рівні сейсмічного впливу, наприклад, при резонансних явищах, коли будівля 1 отримує значні горизонтальні зсуви, сталеві рами 5 включаються в спільну роботу з існуючою будівлею 1 за допомогою в'язів 8 і сприймають на себе частину сейсмічного навантаження, виконуючи роль гасителя коливань. Сталеві П-подібні рами 5 мають різні динамічні характеристики з існуючою будівлею 1, що унеможливлює резонансні явища при їх спільній роботі. На підставі усього вищевикладеного, можна зробити висновок, що задача, яка поставлена в цій корисній моделі, - розробка нового способу реконструкції будівель виконується з досягненням технічного результату - підвищення сейсмостійкості будівель, які реконструюються. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
