Спосіб анкерного кріплення слабких порід

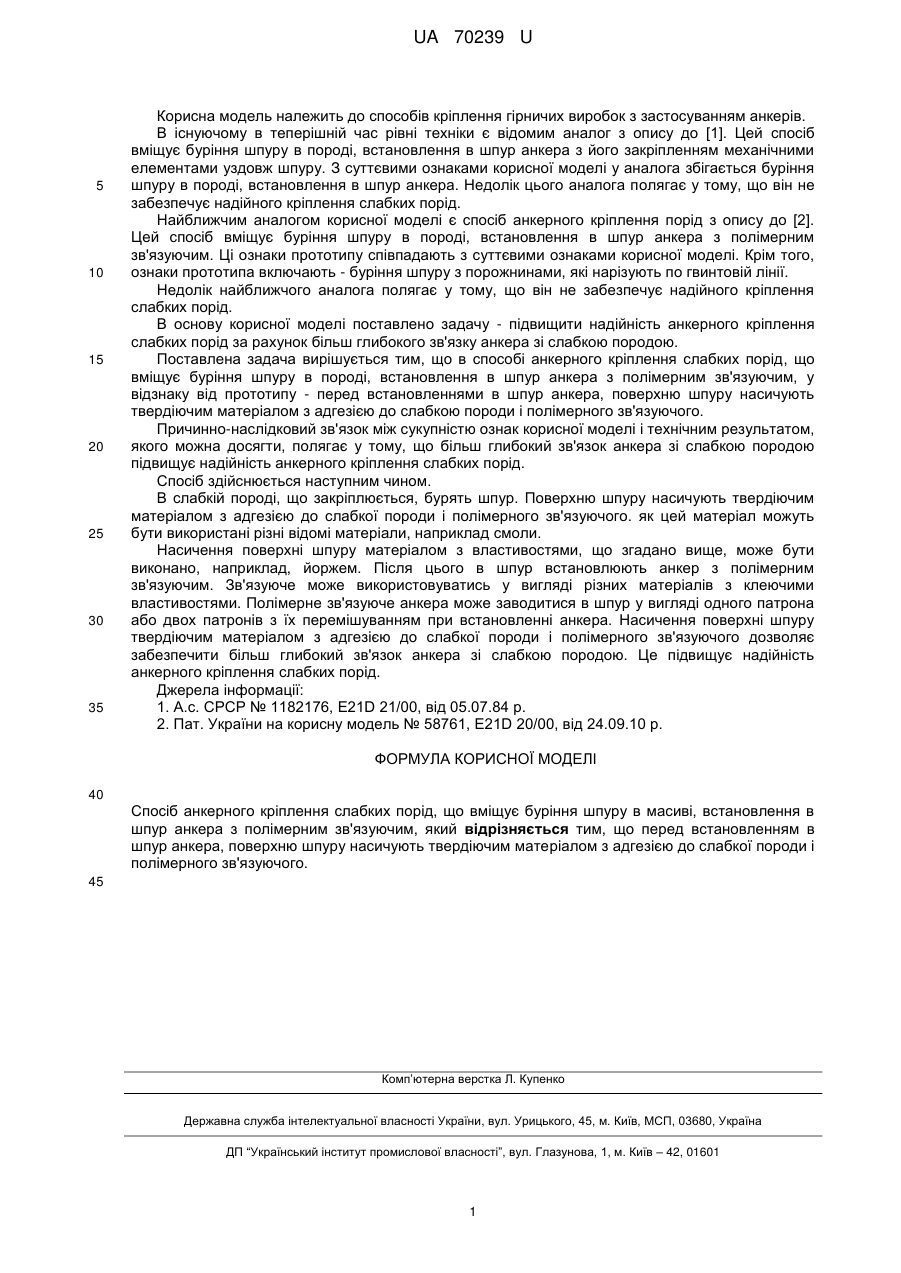

Реферат: Спосіб анкерного кріплення слабких порід, що включає буріння шпуру в масиві, встановлення в шпур анкера з полімерним зв'язуючим. Перед встановленням в шпур анкера, поверхню шпуру насичують твердіючим матеріалом з адгезією до слабкої породи і полімерного зв'язуючого. UA 70239 U (54) СПОСІБ АНКЕРНОГО КРІПЛЕННЯ СЛАБКИХ ПОРІД UA 70239 U UA 70239 U 5 10 15 20 25 30 35 Корисна модель належить до способів кріплення гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки є відомим аналог з опису до [1]. Цей спосіб вміщує буріння шпуру в породі, встановлення в шпур анкера з його закріпленням механічними елементами уздовж шпуру. З суттєвими ознаками корисної моделі у аналога збігається буріння шпуру в породі, встановлення в шпур анкера. Недолік цього аналога полягає у тому, що він не забезпечує надійного кріплення слабких порід. Найближчим аналогом корисної моделі є спосіб анкерного кріплення порід з опису до [2]. Цей спосіб вміщує буріння шпуру в породі, встановлення в шпур анкера з полімерним зв'язуючим. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, ознаки прототипа включають - буріння шпуру з порожнинами, які нарізують по гвинтовій лінії. Недолік найближчого аналога полягає у тому, що він не забезпечує надійного кріплення слабких порід. В основу корисної моделі поставлено задачу - підвищити надійність анкерного кріплення слабких порід за рахунок більш глибокого зв'язку анкера зі слабкою породою. Поставлена задача вирішується тим, що в способі анкерного кріплення слабких порід, що вміщує буріння шпуру в породі, встановлення в шпур анкера з полімерним зв'язуючим, у відзнаку від прототипу - перед встановленнями в шпур анкера, поверхню шпуру насичують твердіючим матеріалом з адгезією до слабкою породи і полімерного зв'язуючого. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у тому, що більш глибокий зв'язок анкера зі слабкою породою підвищує надійність анкерного кріплення слабких порід. Спосіб здійснюється наступним чином. В слабкій породі, що закріплюється, бурять шпур. Поверхню шпуру насичують твердіючим матеріалом з адгезією до слабкої породи і полімерного зв'язуючого. як цей матеріал можуть бути використані різні відомі матеріали, наприклад смоли. Насичення поверхні шпуру матеріалом з властивостями, що згадано вище, може бути виконано, наприклад, йоржем. Після цього в шпур встановлюють анкер з полімерним зв'язуючим. Зв'язуюче може використовуватись у вигляді різних матеріалів з клеючими властивостями. Полімерне зв'язуюче анкера може заводитися в шпур у вигляді одного патрона або двох патронів з їх перемішуванням при встановленні анкера. Насичення поверхні шпуру твердіючим матеріалом з адгезією до слабкої породи і полімерного зв'язуючого дозволяє забезпечити більш глибокий зв'язок анкера зі слабкою породою. Це підвищує надійність анкерного кріплення слабких порід. Джерела інформації: 1. А.с. СРСР № 1182176, E21D 21/00, від 05.07.84 р. 2. Пат. України на корисну модель № 58761, E21D 20/00, від 24.09.10 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб анкерного кріплення слабких порід, що вміщує буріння шпуру в масиві, встановлення в шпур анкера з полімерним зв'язуючим, який відрізняється тим, що перед встановленням в шпур анкера, поверхню шпуру насичують твердіючим матеріалом з адгезією до слабкої породи і полімерного зв'язуючого. 45 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
