Ручний пожежний ствол для гасіння палаючого сміття

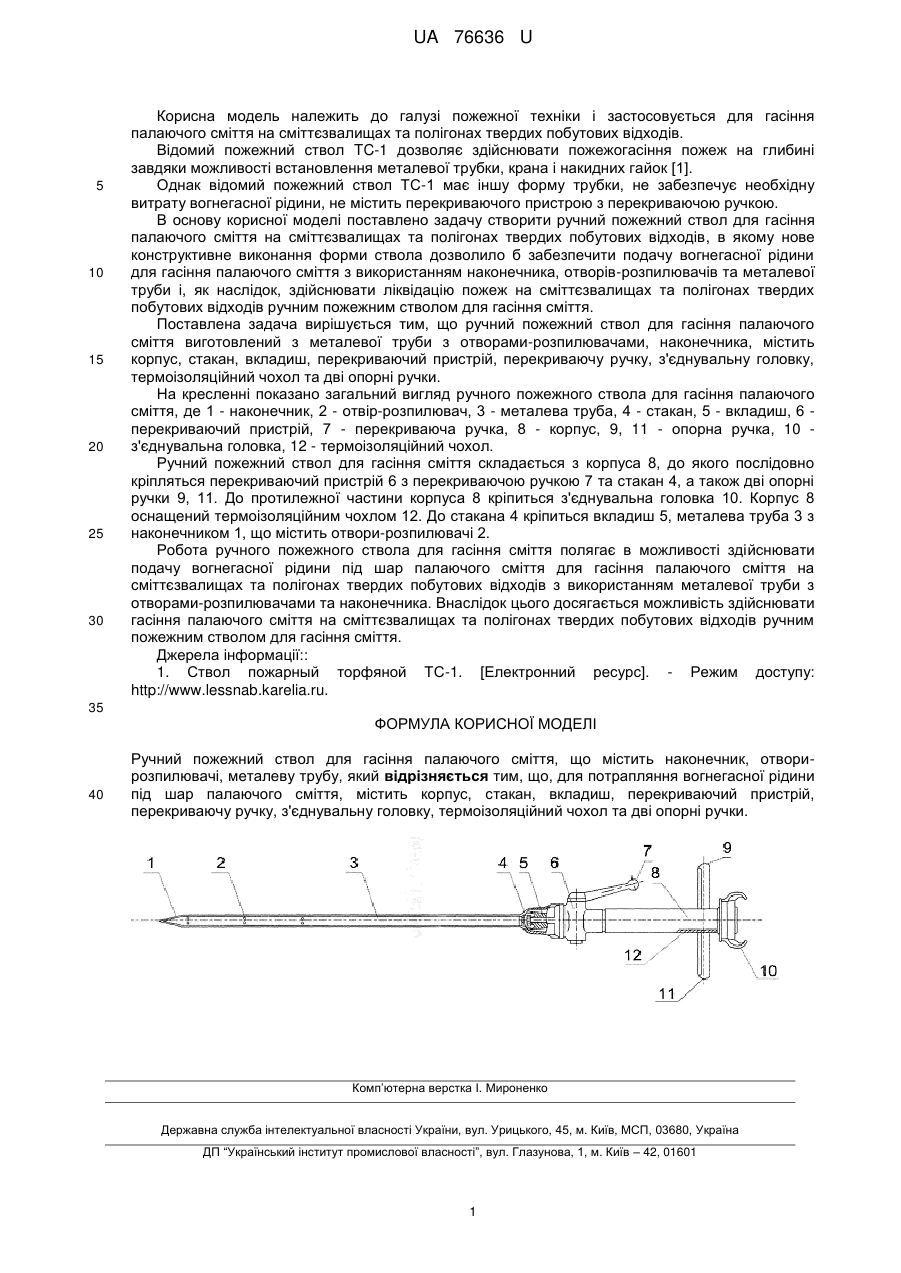

Реферат: UA 76636 U UA 76636 U 5 10 15 20 25 30 Корисна модель належить до галузі пожежної техніки і застосовується для гасіння палаючого сміття на сміттєзвалищах та полігонах твердих побутових відходів. Відомий пожежний ствол TC-1 дозволяє здійснювати пожежогасіння пожеж на глибині завдяки можливості встановлення металевої трубки, крана і накидних гайок [1]. Однак відомий пожежний ствол ТС-1 має іншу форму трубки, не забезпечує необхідну витрату вогнегасної рідини, не містить перекриваючого пристрою з перекриваючою ручкою. В основу корисної моделі поставлено задачу створити ручний пожежний ствол для гасіння палаючого сміття на сміттєзвалищах та полігонах твердих побутових відходів, в якому нове конструктивне виконання форми ствола дозволило б забезпечити подачу вогнегасної рідини для гасіння палаючого сміття з використанням наконечника, отворів-розпилювачів та металевої труби і, як наслідок, здійснювати ліквідацію пожеж на сміттєзвалищах та полігонах твердих побутових відходів ручним пожежним стволом для гасіння сміття. Поставлена задача вирішується тим, що ручний пожежний ствол для гасіння палаючого сміття виготовлений з металевої труби з отворами-розпилювачами, наконечника, містить корпус, стакан, вкладиш, перекриваючий пристрій, перекриваючу ручку, з'єднувальну головку, термоізоляційний чохол та дві опорні ручки. На кресленні показано загальний вигляд ручного пожежного ствола для гасіння палаючого сміття, де 1 - наконечник, 2 - отвір-розпилювач, 3 - металева труба, 4 - стакан, 5 - вкладиш, 6 перекриваючий пристрій, 7 - перекриваюча ручка, 8 - корпус, 9, 11 - опорна ручка, 10 з'єднувальна головка, 12 - термоізоляційний чохол. Ручний пожежний ствол для гасіння сміття складається з корпуса 8, до якого послідовно кріпляться перекриваючий пристрій 6 з перекриваючою ручкою 7 та стакан 4, а також дві опорні ручки 9, 11. До протилежної частини корпуса 8 кріпиться з'єднувальна головка 10. Корпус 8 оснащений термоізоляційним чохлом 12. До стакана 4 кріпиться вкладиш 5, металева труба 3 з наконечником 1, що містить отвори-розпилювачі 2. Робота ручного пожежного ствола для гасіння сміття полягає в можливості здійснювати подачу вогнегасної рідини під шар палаючого сміття для гасіння палаючого сміття на сміттєзвалищах та полігонах твердих побутових відходів з використанням металевої труби з отворами-розпилювачами та наконечника. Внаслідок цього досягається можливість здійснювати гасіння палаючого сміття на сміттєзвалищах та полігонах твердих побутових відходів ручним пожежним стволом для гасіння сміття. Джерела інформації:: 1. Ствол пожарный торфяной ТС-1. [Електронний ресурс]. - Режим доступу: http://www.lessnab.karelia.ru. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Ручний пожежний ствол для гасіння палаючого сміття, що містить наконечник, отворирозпилювачі, металеву трубу, який відрізняється тим, що, для потрапляння вогнегасної рідини під шар палаючого сміття, містить корпус, стакан, вкладиш, перекриваючий пристрій, перекриваючу ручку, з'єднувальну головку, термоізоляційний чохол та дві опорні ручки. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
