Пристрій для ізоляції підводних джерел небезпечних впливів

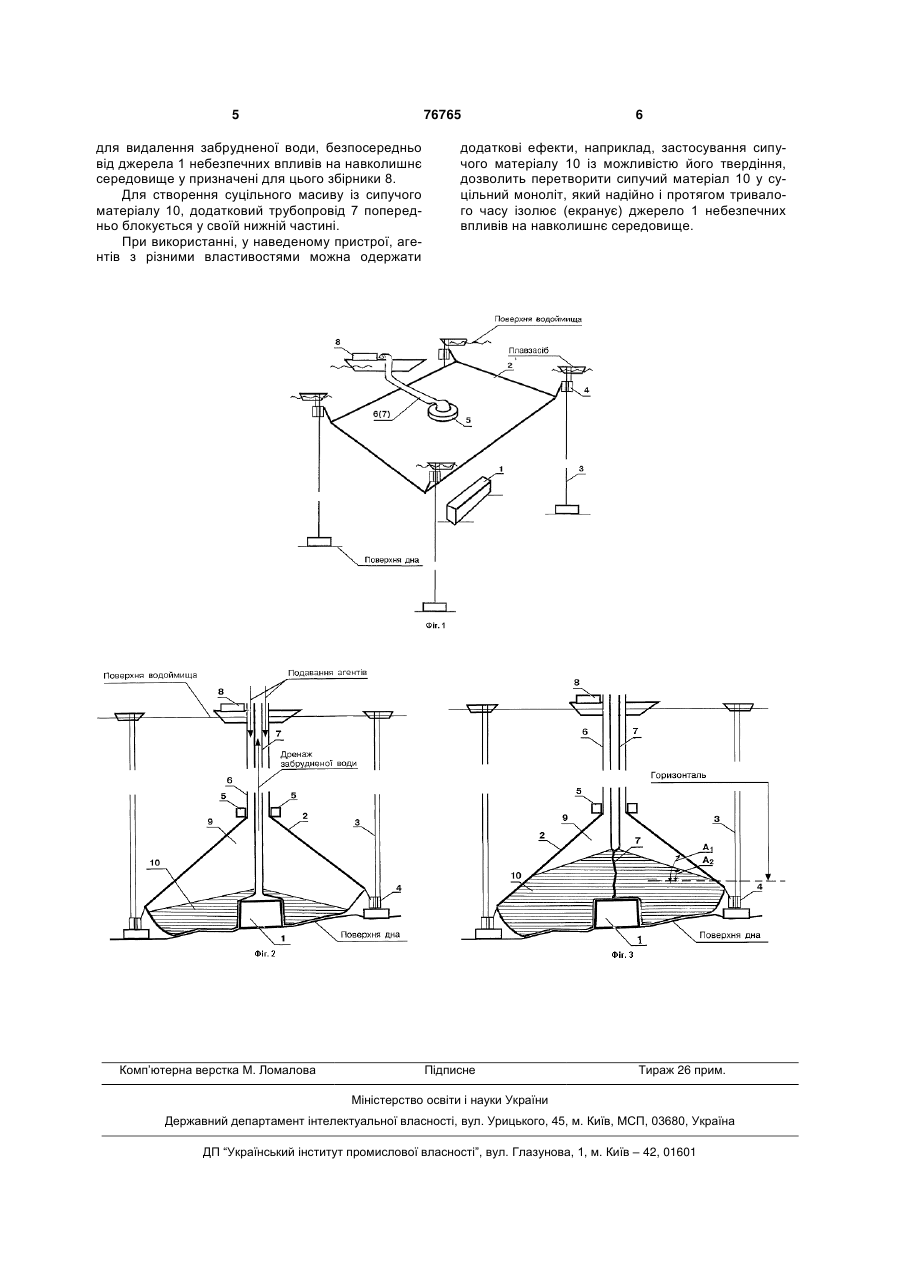

1. Пристрій для ізоляції у водоймищах підводних джерел небезпечних впливів на навколишнє середовище, що включає просторово розміщену еластичну оболонку, виконану у вигляді замкнутої порожнини, який відрізняється тим, що на оболонці по периметру розміщені ковзні уздовж направляючих тросів донні вантажі, оболонка спорядже C2 1 3 плавець з можливістю створення з верхньої частини оболонки, при зануренні її у воду, конусного утворення, причому кут при горизонтальній основі кругового конуса, уписаного в конусне утворення, більший, ніж кут природного укосу сипучого матеріалу в баластовій рідині. Поставлене завдання досягається тим, що сукупність істотних ознак, що характеризує заявлений винахід, дозволяє послідовно виконати два етапи єдиного технологічного процесу і тим самим досягти бажаного результату: 1) спочатку оболонка, розгорнута на поверхні водойми над підводним джерелом небезпечних впливів на навколишнє середовище, з вантажами, розміщеними по периметру і ковзними уздовж направляючих тросів, опускається на дно водойми і накриває собою джерело небезпечних впливів; 2) потім по трубопроводу для подачі агентів ззовні, з'єднаному із замкнутою порожниною оболонки, заповнюють останню агентами послідовно: спочатку у вигляді баластової рідини, потім у вигляді сипучого матеріалу. Баластова рідина, заповнюючи замкнуту порожнину оболонки, утворює простір легкодоступний для його заповнення агентом у вигляді сипучого матеріалу, а те, що в місці з'єднання трубопроводу з оболонкою закріплені поплавці з можливістю створення з верхньої частини оболонки конусного утворення і кут при горизонтальній основі кругового конуса, уписаного в конусне утворення, більший, ніж кут природного укосу сипучого матеріалу в баластовій рідині, що дозволяє йому досягти самих віддалених ділянок замкнутої порожнини. Баластова рідина також зберігає властивості сипучого матеріалу і може мати властивості каталізатора процесу твердіння сипучого матеріалу в масиві. Агент, у вигляді сипучого матеріалу, в залежності від характеру небезпечних впливів підводного джерела на навколишнє середовище, виконує, зокрема, роль ущільнювача, що забезпечує герметизацію джерела небезпечних впливів на навколишнє середовище, або, наприклад, роль екрану радіаційних випромінювань, але, в будь-якому випадку, своєю масою він притискає оболонку до поверхні дна навколо джерела, на ділянці більшій, ніж розміри джерела, тим самим здійснюючи площинний контакт оболонки з поверхнею дна і, як наслідок, ізоляцію джерела від навколишнього середовища. Крім того, пропонований винахід може бути поліпшений шляхом того, що оболонка може бути виконана з додатковим трубопроводом, з такого ж матеріалу що і оболонка, з'єднаним з підоболонковим простором для дренажу води, що там знаходиться, і подавання її в призначені для цього збірники. Це дозволить видаляти воду з підоболонкового простору під час подавання сипучого агента для забезпечення кращого прилягання оболонки до поверхні дна, а, при необхідності - для видалення води, безпосередньо від джерела небезпечних впливів, у призначені для цього збірники. Винахід ілюструється наступними малюнками. 76765 4 На Фіг.1 в ізометрії зображена оболонка, розміщена на поверхні водойми над джерелом небезпечних впливів. На Фіг.2 зображена оболонка в розрізі, заповнена баластною рідиною і, частково, сипучим матеріалом. На Фіг.3 зображена оболонка в розрізі після остаточного заповнення сипучим матеріалом. Пристрій для ізоляції придонного джерела 1 небезпечних впливів на навколишнє середовище містить у собі просторово розміщену оболонку 2 з еластичної міцної плівки, виконану у вигляді замкнутої порожнини, заповненої агентами, подаваними ззовні. На оболонці по периметру розміщені ковзні уздовж направляючих тросів 3 донні вантажі 4. Агенти при зануренні у водойму застосовані послідовно: спочатку у вигляді баластової рідини 9, потім у вигляді сипучого матеріалу 10. Оболонка 2 споряджена трубопроводом 6 з еластичної міцної плівки для подавання агентів ззовні, з'єднаним із замкнутою порожниною оболонки 2, а в місці з'єднання трубопроводу 6 з оболонкою 2 закріплений поплавець 5 з можливістю створення з верхньої частини оболонки 2 конусного утворення, причому кут Α1 при горизонтальній основі кругового конуса, уписаного в конусне утворення, більший, ніж кут природного укосу А2 сипучого матеріалу 10 у баластовій рідині 9. Крім того, оболонка 2 виконана з додатковим трубопроводом 7 з еластичної міцної плівки, з'єднаним з підоболонковим простором для дренажу води, що там знаходиться, і подачі її в призначені для цього збірники 8. Пристрій працює в такий спосіб. За допомогою звичайних плавзасобів еластичну оболонку 2 розміщують на поверхні водойми над джерелом 1 небезпечних впливів на навколишнє середовище, що знаходиться на дні. Донні вантажі 4 встановлюють на направляючих тросах 3 і надають їм можливість ковзати по направляючих тросах 3 до дна. В процесі занурення оболонки 2, в замкнуту порожнину 3 подають агент у вигляді баластової рідини 9, внаслідок чого оболонка 2 набуває просторової форми. Після її опускання на дно водойми у замкнуту порожнину оболонки 2, заповнену баластовою рідиною 9, подають агент у вигляді сипучого матеріалу 10, внаслідок чого нижня частина оболонки 2 обволікає джерело 1 небезпечних впливів на навколишнє середовище, що знаходиться на дні, а верхня частина оболонки 2 створює конусне утворення, причому кут Α1 при горизонтальній основі кругового конуса, уписаного в конусне утворення, більший, ніж кут А2 природного укосу сипучого матеріалу 10 у баластовій рідині 9. При цьому сипучий матеріал 10 притискає нижню частину оболонки 2 до дна і, в такий спосіб, ізолює джерело 1 від навколишнього середовища; якщо джерело 1 є джерелом радіоактивного випромінювання, то сипучий матеріал, крім того, екранує джерело 1. Крім того, добором води з підоболонкового простору через додатковий трубопровід 7 і подаванням її в призначені для цього збірники 8. Це дозволить видаляти воду з підоболонкового простору для забезпечення кращого прилягання оболонки 2 до поверхні дна, а, при необхідності 5 76765 для видалення забрудненої води, безпосередньо від джерела 1 небезпечних впливів на навколишнє середовище у призначені для цього збірники 8. Для створення суцільного масиву із сипучого матеріалу 10, додатковий трубопровід 7 попередньо блокується у своїй нижній частині. При використанні, у наведеному пристрої, агентів з різними властивостями можна одержати Комп’ютерна верстка М. Ломалова 6 додаткові ефекти, наприклад, застосування сипучого матеріалу 10 із можливістю його твердіння, дозволить перетворити сипучий матеріал 10 у суцільний моноліт, який надійно і протягом тривалого часу ізолює (екранує) джерело 1 небезпечних впливів на навколишнє середовище. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
