Комбінована система кондиціонування повітря

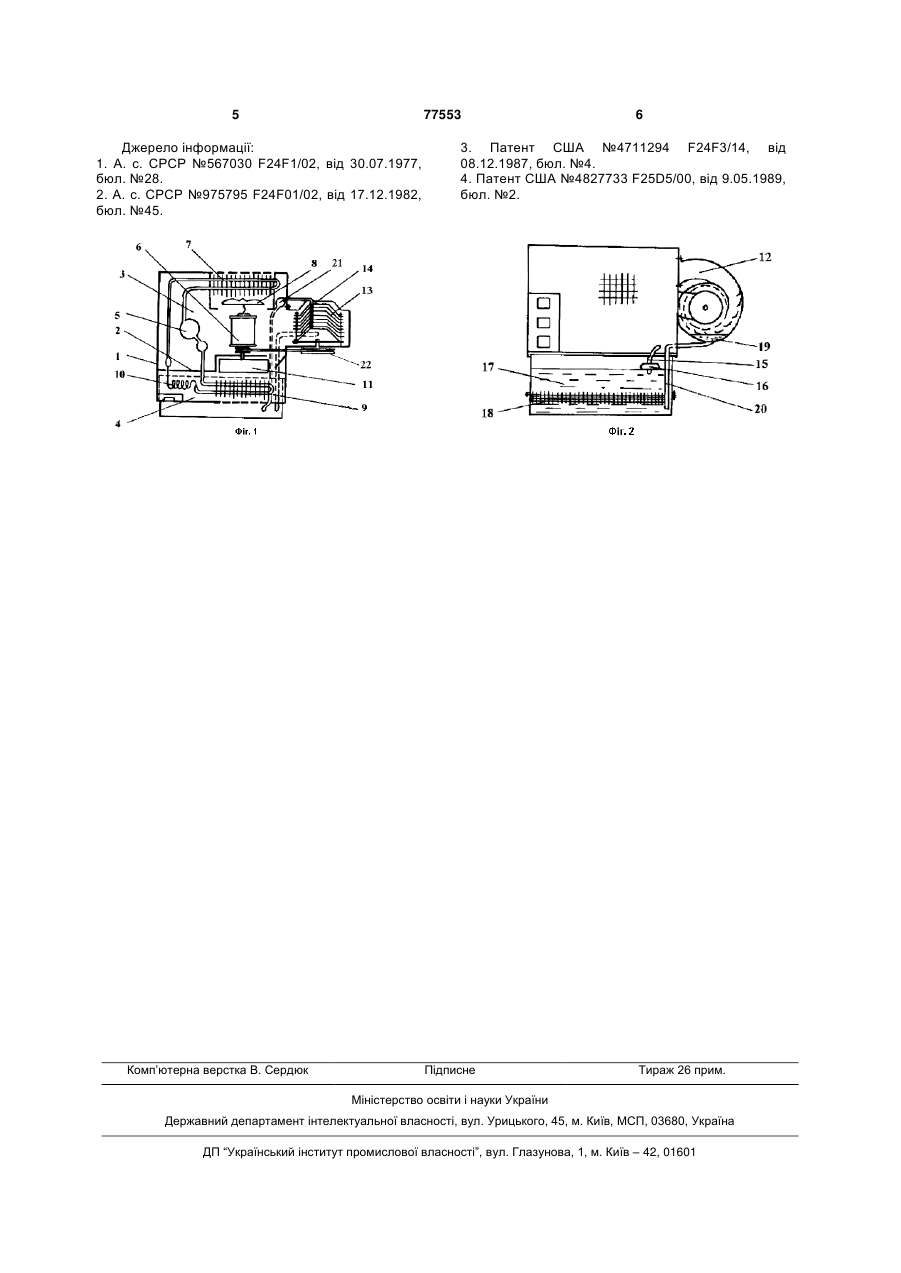

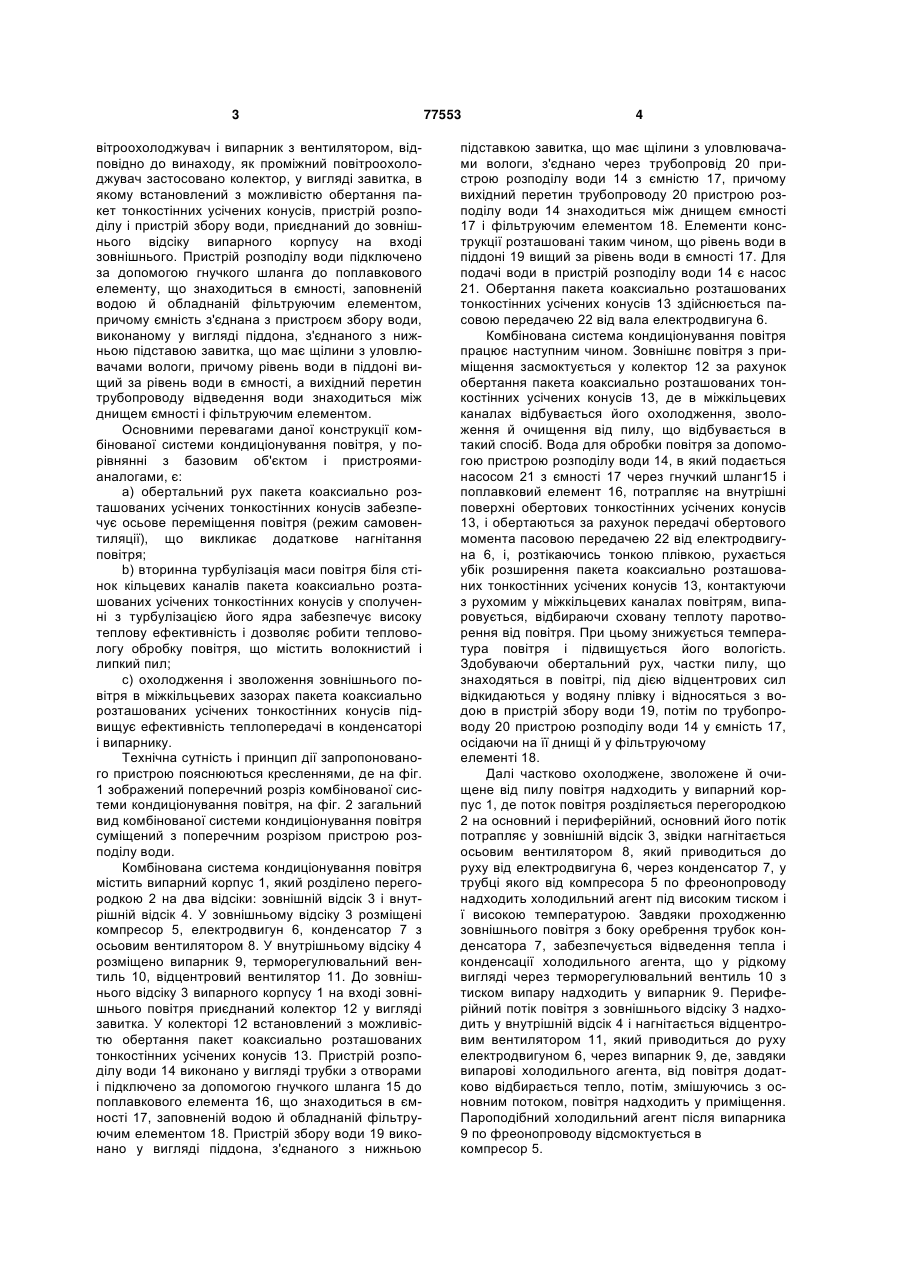

Комбінована система кондиціонування повітря, що містить випарний корпус, розділений на два відсіки, в одному з яких знаходяться електродвигун, компресор, конденсатор з вентилятором, терморегулювальний вентиль, а в іншому - проміжний 3 вітроохолоджувач і випарник з вентилятором, відповідно до винаходу, як проміжний повітроохолоджувач застосовано колектор, у вигляді завитка, в якому встановлений з можливістю обертання пакет тонкостінних усічених конусів, пристрій розподілу і пристрій збору води, приєднаний до зовнішнього відсіку випарного корпусу на вході зовнішнього. Пристрій розподілу води підключено за допомогою гнучкого шланга до поплавкового елементу, що знаходиться в ємності, заповненій водою й обладнаній фільтруючим елементом, причому ємність з'єднана з пристроєм збору води, виконаному у вигляді піддона, з'єднаного з нижньою підставою завитка, що має щілини з уловлювачами вологи, причому рівень води в піддоні вищий за рівень води в ємності, а вихідний перетин трубопроводу відведення води знаходиться між днищем ємності і фільтруючим елементом. Основними перевагами даної конструкції комбінованої системи кондиціонування повітря, у порівнянні з базовим об'єктом і пристроямианалогами, є: a) обертальний рух пакета коаксиально розташованих усічених тонкостінних конусів забезпечує осьове переміщення повітря (режим самовентиляції), що викликає додаткове нагнітання повітря; b) вторинна турбулізація маси повітря біля стінок кільцевих каналів пакета коаксиально розташованих усічених тонкостінних конусів у сполученні з турбулізацією його ядра забезпечує високу теплову ефективність і дозволяє робити тепловологу обробку повітря, що містить волокнистий і липкий пил; c) охолодження і зволоження зовнішнього повітря в міжкільцьевих зазорах пакета коаксиально розташованих усічених тонкостінних конусів підвищує ефективність теплопередачі в конденсаторі і випарнику. Технічна сутність і принцип дії запропонованого пристрою пояснюються кресленнями, де на фіг. 1 зображений поперечний розріз комбінованої системи кондиціонування повітря, на фіг. 2 загальний вид комбінованої системи кондиціонування повітря суміщений з поперечним розрізом пристрою розподілу води. Комбінована система кондиціонування повітря містить випарний корпус 1, який розділено перегородкою 2 на два відсіки: зовнішній відсік 3 і внутрішній відсік 4. У зовнішньому відсіку 3 розміщені компресор 5, електродвигун 6, конденсатор 7 з осьовим вентилятором 8. У внутрішньому відсіку 4 розміщено випарник 9, терморегулювальний вентиль 10, відцентровий вентилятор 11. До зовнішнього відсіку 3 випарного корпусу 1 на вході зовнішнього повітря приєднаний колектор 12 у вигляді завитка. У колекторі 12 встановлений з можливістю обертання пакет коаксиально розташованих тонкостінних усічених конусів 13. Пристрій розподілу води 14 виконано у вигляді трубки з отворами і підключено за допомогою гнучкого шланга 15 до поплавкового елемента 16, що знаходиться в ємності 17, заповненій водою й обладнаній фільтруючим елементом 18. Пристрій збору води 19 виконано у вигляді піддона, з'єднаного з нижньою 77553 4 підставкою завитка, що має щілини з уловлювачами вологи, з'єднано через трубопровід 20 пристрою розподілу води 14 з ємністю 17, причому вихідний перетин трубопроводу 20 пристрою розподілу води 14 знаходиться між днищем ємності 17 і фільтруючим елементом 18. Елементи конструкції розташовані таким чином, що рівень води в піддоні 19 вищий за рівень води в ємності 17. Для подачі води в пристрій розподілу води 14 є насос 21. Обертання пакета коаксиально розташованих тонкостінних усічених конусів 13 здійснюється пасовою передачею 22 від вала електродвигуна 6. Комбінована система кондиціонування повітря працює наступним чином. Зовнішнє повітря з приміщення засмоктується у колектор 12 за рахунок обертання пакета коаксиально розташованих тонкостінних усічених конусів 13, де в міжкільцевих каналах відбувається його охолодження, зволоження й очищення від пилу, що відбувається в такий спосіб. Вода для обробки повітря за допомогою пристрою розподілу води 14, в який подається насосом 21 з ємності 17 через гнучкий шланг15 і поплавковий елемент 16, потрапляє на внутрішні поверхні обертових тонкостінних усічених конусів 13, і обертаються за рахунок передачі обертового момента пасовою передачею 22 від електродвигуна 6, і, розтікаючись тонкою плівкою, рухається убік розширення пакета коаксиально розташованих тонкостінних усічених конусів 13, контактуючи з рухомим у міжкільцевих каналах повітрям, випаровується, відбираючи сховану теплоту паротворення від повітря. При цьому знижується температура повітря і підвищується його вологість. Здобуваючи обертальний рух, частки пилу, що знаходяться в повітрі, під дією відцентрових сил відкидаються у водяну плівку і відносяться з водою в пристрій збору води 19, потім по трубопроводу 20 пристрою розподілу води 14 у ємність 17, осідаючи на її днищі й у фільтруючому елементі 18. Далі частково охолоджене, зволожене й очищене від пилу повітря надходить у випарний корпус 1, де поток повітря розділяється перегородкою 2 на основний і периферійний, основний його потік потрапляє у зовнішній відсік 3, звідки нагнітається осьовим вентилятором 8, який приводиться до руху від електродвигуна 6, через конденсатор 7, у трубці якого від компресора 5 по фреонопроводу надходить холодильний агент під високим тиском і ї високою температурою. Завдяки проходженню зовнішнього повітря з боку оребрення трубок конденсатора 7, забезпечується відведення тепла і конденсації холодильного агента, що у рідкому вигляді через терморегулювальний вентиль 10 з тиском випару надходить у випарник 9. Периферійний потік повітря з зовнішнього відсіку 3 надходить у внутрішній відсік 4 і нагнітається відцентровим вентилятором 11, який приводиться до руху електродвигуном 6, через випарник 9, де, завдяки випарові холодильного агента, від повітря додатково відбирається тепло, потім, змішуючись з основним потоком, повітря надходить у приміщення. Пароподібний холодильний агент після випарника 9 по фреонопроводу відсмоктується в компресор 5. 5 77553 Джерело інформації: 1. А. с. СРСР №567030 F24F1/02, від 30.07.1977, бюл. №28. 2. А. с. СРСР №975795 F24F01/02, від 17.12.1982, бюл. №45. Комп’ютерна верстка В. Сердюк 6 3. Патент США №4711294 F24F3/14, від 08.12.1987, бюл. №4. 4. Патент США №4827733 F25D5/00, від 9.05.1989, бюл. №2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
