Вимірювач вологості матеріалів

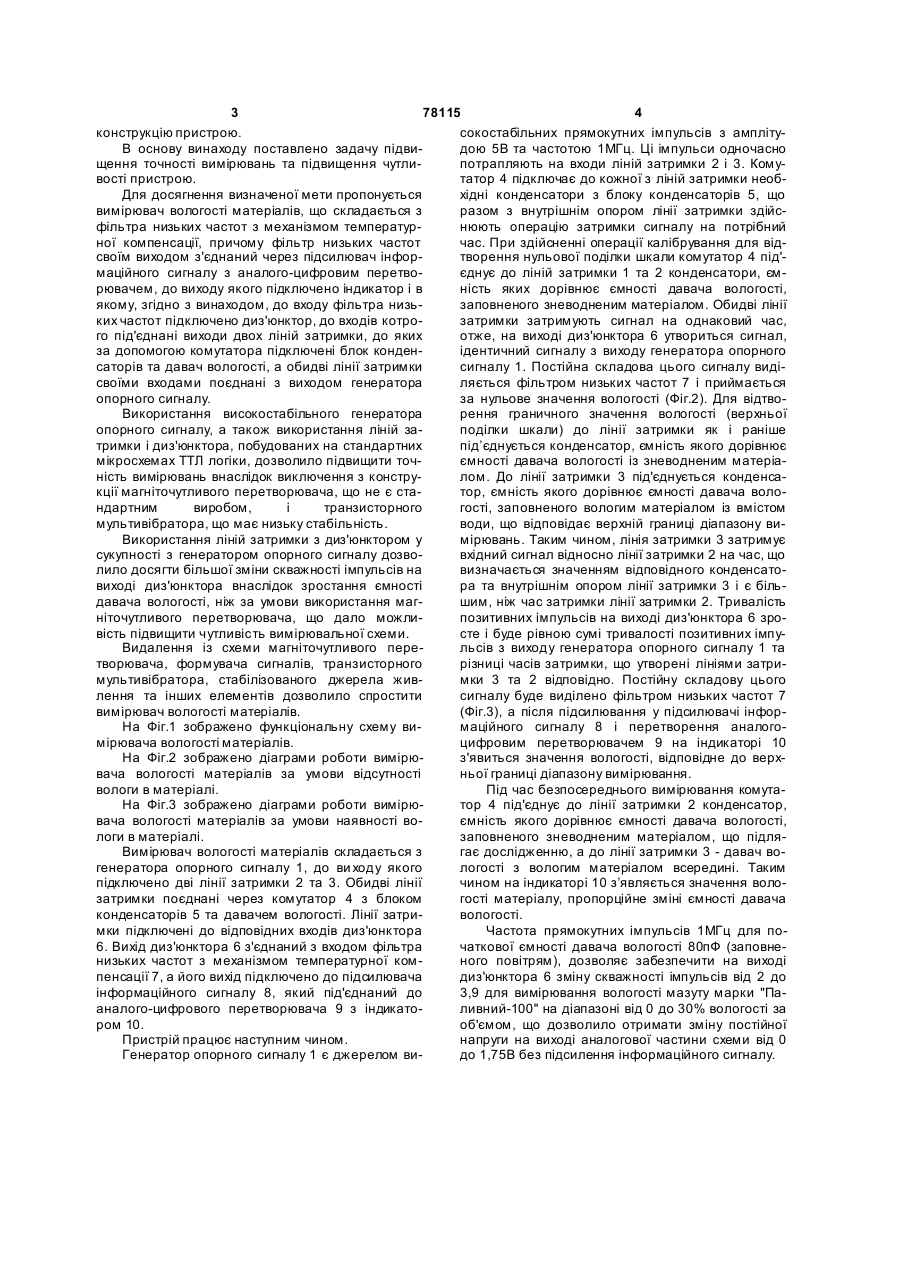

Вимірювач вологості матеріалів, що складається з фільтра низьких частот з механізмом температурної компенсації, причому фільтр низьких частот своїм ви ходом з'єднаний через підсилювач інформаційного сигналу з аналого-цифровим перетворювачем, до виходу якого підключено індикатор, який відрізняється тим, що до входу фільтра низьких частот підключено диз'юнктор, до входів котрого приєднані виходи двох ліній затримки, до яких за допомогою комутатора підключені блок конденсаторів та давач вологості, а обидві лінії затримки своїми входами з'єднані з виходом генератора опорного сигналу. (19) (21) a200503425 (22) 12.04.2005 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Заболотний Олександр Віталійович, Кошовий Микола Дмитрович, Заболотний Віталій Анисимович (73) НАЦІОН АЛЬНИЙ АЕРОКОС МІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ М. Є. ЖУКОВСЬКОГО " ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" (56) UA 53186 A, 15.01.2003 US 3794911, 26.02.1974 SU 1073680 A, 15.02.1984 3 78115 4 конструкцію пристрою. сокостабільних прямокутних імпульсів з амплітуВ основу винаходу поставлено задачу підвидою 5В та частотою 1МГц. Ці імпульси одночасно щення точності вимірювань та підвищення чутлипотрапляють на входи ліній затримки 2 і 3. Комувості пристрою. татор 4 підключає до кожної з ліній затримки необДля досягнення визначеної мети пропонується хідні конденсатори з блоку конденсаторів 5, що вимірювач вологості матеріалів, що складається з разом з внутрішнім опором лінії затримки здійсфільтра низьких частот з механізмом температурнюють операцію затримки сигналу на потрібний ної компенсації, причому фільтр низьких частот час. При здійсненні операції калібрування для відсвоїм виходом з'єднаний через підсилювач інфортворення нульової поділки шкали комутатор 4 під'маційного сигналу з аналого-цифровим перетвоєднує до ліній затримки 1 та 2 конденсатори, ємрювачем, до виходу якого підключено індикатор і в ність яких дорівнює ємності давача вологості, якому, згідно з винаходом, до входу фільтра низьзаповненого зневодненим матеріалом. Обидві лінії ких частот підключено диз'юнктор, до входів котрозатримки затримують сигнал на однаковий час, го під'єднані виходи двох ліній затримки, до яких отже, на виході диз'юнктора 6 утвориться сигнал, за допомогою комутатора підключені блок конденідентичний сигналу з виходу генератора опорного саторів та давач вологості, а обидві лінії затримки сигналу 1. Постійна складова цього сигналу видісвоїми входами поєднані з виходом генератора ляється фільтром низьких частот 7 і приймається опорного сигналу. за нульове значення вологості (Фіг.2). Для відтвоВикористання високостабільного генератора рення граничного значення вологості (верхньої опорного сигналу, а також використання ліній заподілки шкали) до лінії затримки як і раніше тримки і диз'юнктора, побудованих на стандартних під’єднується конденсатор, ємність якого дорівнює мікросхемах ТТЛ логіки, дозволило підвищити точємності давача вологості із зневодненим матеріаність вимірювань внаслідок виключення з конструлом. До лінії затримки 3 під'єднується конденсакції магніточутливого перетворювача, що не є статор, ємність якого дорівнює ємності давача волондартним виробом, і транзисторного гості, заповненого вологим матеріалом із вмістом мультивібратора, що має низьку стабільність. води, що відповідає верхній границі діапазону виВикористання ліній затримки з диз'юнктором у мірювань. Таким чином, лінія затримки 3 затримує сукупності з генератором опорного сигналу дозвовхідний сигнал відносно лінії затримки 2 на час, що лило досягти більшої зміни скважності імпульсів на визначається значенням відповідного конденсатовиході диз'юнктора внаслідок зростання ємності ра та внутрішнім опором лінії затримки 3 і є більдавача вологості, ніж за умови використання магшим, ніж час затримки лінії затримки 2. Тривалість ніточутливого перетворювача, що дало можлипозитивних імпульсів на виході диз'юнктора 6 зровість підвищити чутливість вимірювальної схеми. сте і буде рівною сумі тривалості позитивних імпуВидалення із схеми магніточутливого перельсів з виходу генератора опорного сигналу 1 та творювача, формувача сигналів, транзисторного різниці часів затримки, що утворені лініями затримультивібратора, стабілізованого джерела живмки 3 та 2 відповідно. Постійну складову цього лення та інших елементів дозволило спростити сигналу буде виділено фільтром низьких частот 7 вимірювач вологості матеріалів. (Фіг.3), а після підсилювання у підсилювачі інфорНа Фіг.1 зображено функціональну схему вимаційного сигналу 8 і перетворення аналогомірювача вологості матеріалів. цифровим перетворювачем 9 на індикаторі 10 На Фіг.2 зображено діаграми роботи вимірюз'явиться значення вологості, відповідне до верхвача вологості матеріалів за умови відсутності ньої границі діапазону вимірювання. вологи в матеріалі. Під час безпосереднього вимірювання комутаНа Фіг.3 зображено діаграми роботи вимірютор 4 під'єднує до лінії затримки 2 конденсатор, вача вологості матеріалів за умови наявності воємність якого дорівнює ємності давача вологості, логи в матеріалі. заповненого зневодненим матеріалом, що підляВимірювач вологості матеріалів складається з гає дослідженню, а до лінії затримки 3 - давач вогенератора опорного сигналу 1, до ви ходу якого логості з вологим матеріалом всередині. Таким підключено дві лінії затримки 2 та 3. Обидві лінії чином на індикаторі 10 з’являється значення волозатримки поєднані через комутатор 4 з блоком гості матеріалу, пропорційне зміні ємності давача конденсаторів 5 та давачем вологості. Лінії затривологості. мки підключені до відповідних входів диз'юнктора Частота прямокутних імпульсів 1МГц для по6. Вихід диз'юнктора 6 з'єднаний з входом фільтра чаткової ємності давача вологості 80пФ (заповненизьких частот з механізмом температурної комного повітрям), дозволяє забезпечити на виході пенсації 7, а його вихід підключено до підсилювача диз'юнктора 6 зміну скважності імпульсів від 2 до інформаційного сигналу 8, який під'єднаний до 3,9 для вимірювання вологості мазуту марки "Пааналого-цифрового перетворювача 9 з індикатоливний-100" на діапазоні від 0 до 30% вологості за ром 10. об'ємом, що дозволило отримати зміну постійної Пристрій працює наступним чином. напруги на виході аналогової частини схеми від 0 Генератор опорного сигналу 1 є джерелом видо 1,75В без підсилення інформаційного сигналу. 5 Комп’ютерна в ерстка Л.Литв иненко 78115 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
