Пристрій для дозування рідин

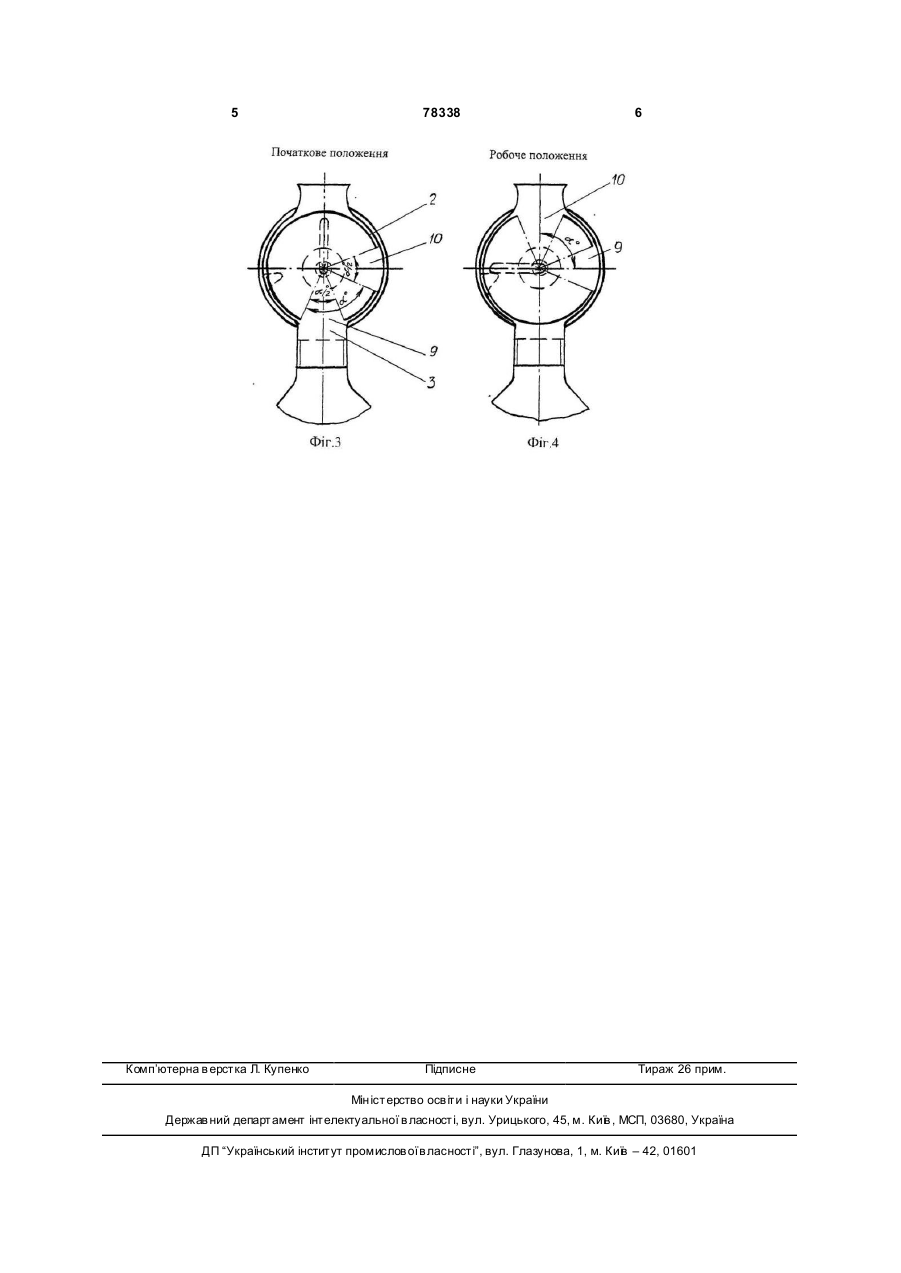

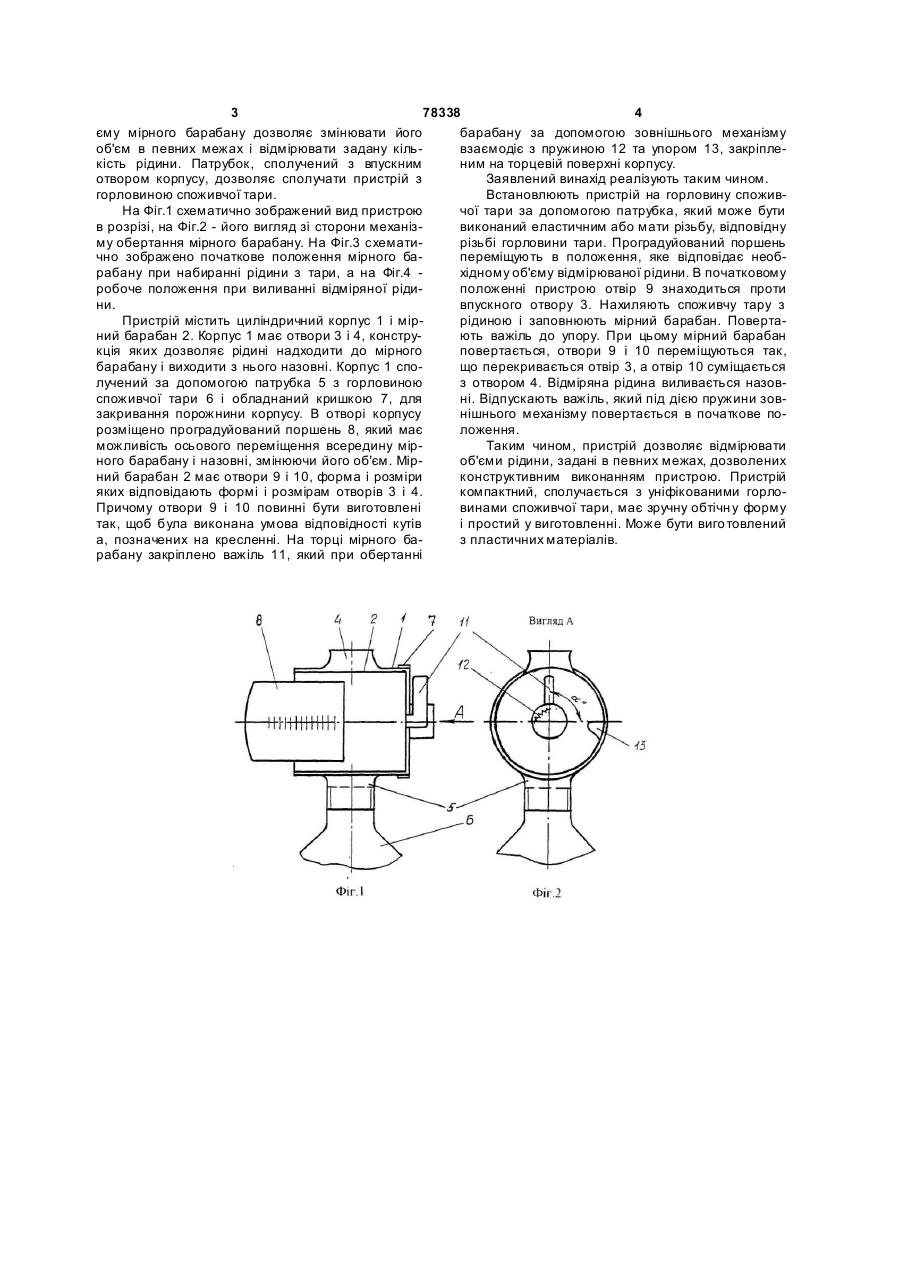

Пристрій для дозування рідин, який містить горизонтально розташований циліндричний корпус 3 78338 4 єму мірного барабану дозволяє змінювати його барабану за допомогою зовнішнього механізму об'єм в певних межах і відмірювати задану кільвзаємодіє з пружиною 12 та упором 13, закріплекість рідини. Патрубок, сполучений з впускним ним на торцевій поверхні корпусу. отвором корпусу, дозволяє сполучати пристрій з Заявлений винахід реалізують таким чином. горловиною споживчої тари. Встановлюють пристрій на горловину споживНа Фіг.1 схематично зображений вид пристрою чої тари за допомогою патрубка, який може бути в розрізі, на Фіг.2 - його вигляд зі сторони механізвиконаний еластичним або мати різьбу, відповідну му обертання мірного барабану. На Фіг.3 схематирізьбі горловини тари. Проградуйований поршень чно зображено початкове положення мірного бапереміщують в положення, яке відповідає необрабану при набиранні рідини з тари, а на Фіг.4 хідному об'єму відмірюваної рідини. В початковому робоче положення при виливанні відміряної рідиположенні пристрою отвір 9 знаходиться проти ни. впускного отвору 3. Нахиляють споживчу тару з Пристрій містить циліндричний корпус 1 і міррідиною і заповнюють мірний барабан. Повертаний барабан 2. Корпус 1 має отвори 3 і 4, конструють важіль до упору. При цьому мірний барабан кція яких дозволяє рідині надходити до мірного повертається, отвори 9 і 10 переміщуються так, барабану і виходити з нього назовні. Корпус 1 спощо перекривається отвір 3, а отвір 10 суміщається лучений за допомогою патрубка 5 з горловиною з отвором 4. Відміряна рідина виливається назовспоживчої тари 6 і обладнаний кришкою 7, для ні. Відпускають важіль, який під дією пружини зовзакривання порожнини корпусу. В отворі корпусу нішнього механізму повертається в початкове порозміщено проградуйований поршень 8, який має ложення. можливість осьового переміщення всередину мірТаким чином, пристрій дозволяє відмірювати ного барабану і назовні, змінюючи його об'єм. Міроб'єми рідини, задані в певних межах, дозволених ний барабан 2 має отвори 9 і 10, форма і розміри конструктивним виконанням пристрою. Пристрій яких відповідають формі і розмірам отворів 3 і 4. компактний, сполучається з уніфікованими горлоПричому отвори 9 і 10 повинні бути виготовлені винами споживчої тари, має зручну обтічн у форму так, щоб була виконана умова відповідності кутів і простий у виготовленні. Може бути виго товлений а, позначених на кресленні. На торці мірного баз пластичних матеріалів. рабану закріплено важіль 11, який при обертанні 5 Комп’ютерна в ерстка Л. Купенко 78338 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
