Спосіб інтенсифікації припливу флюїду у свердловину
Номер патенту: 78713
Опубліковано: 25.04.2007
Автори: Бобришев Василь Вікторович, Єфремов Ігор Олексійович, Звягільський Юхим Леонідович, Бобришев Віктор Васильович, Булат Анатолій Федорович, Барадулін Євген Григорович, Софійський Костянтин Костянтинович
Формула / Реферат
Спосіб інтенсифікації припливу флюїду у свердловину, який включає буріння свердловини, її обсадку, герметизацію, пневмогідродинамічну дію шляхом створення тиску рідини у свердловині з наступним його скидом, який відрізняється тим, що свердловину обсаджують трубами, що мають ділянки з перфораційними отворами, всередину обсадних труб спускають насосно-компресорні труби і встановлюють їх із зазором не менше поперечного перерізу перфораційного отвору, ізолюють в усті свердловини міжтрубний простір від простору насосно-компресорних труб і встановлюють засувки на обсадній і на насосно-компресорній трубах, заповнюють свердловину водою на висоту h, яка відповідає умові:
м,
де Рс - тиск стиснутого газу, який подається у свердловину, МПа,
створюють тиск рідини у свердловині подачею стиснутого газу у міжтрубний простір і у простір насосно-компресорних труб, а скид тиску виконують відкриттям засувок на трубах одночасно або почергово.
Текст

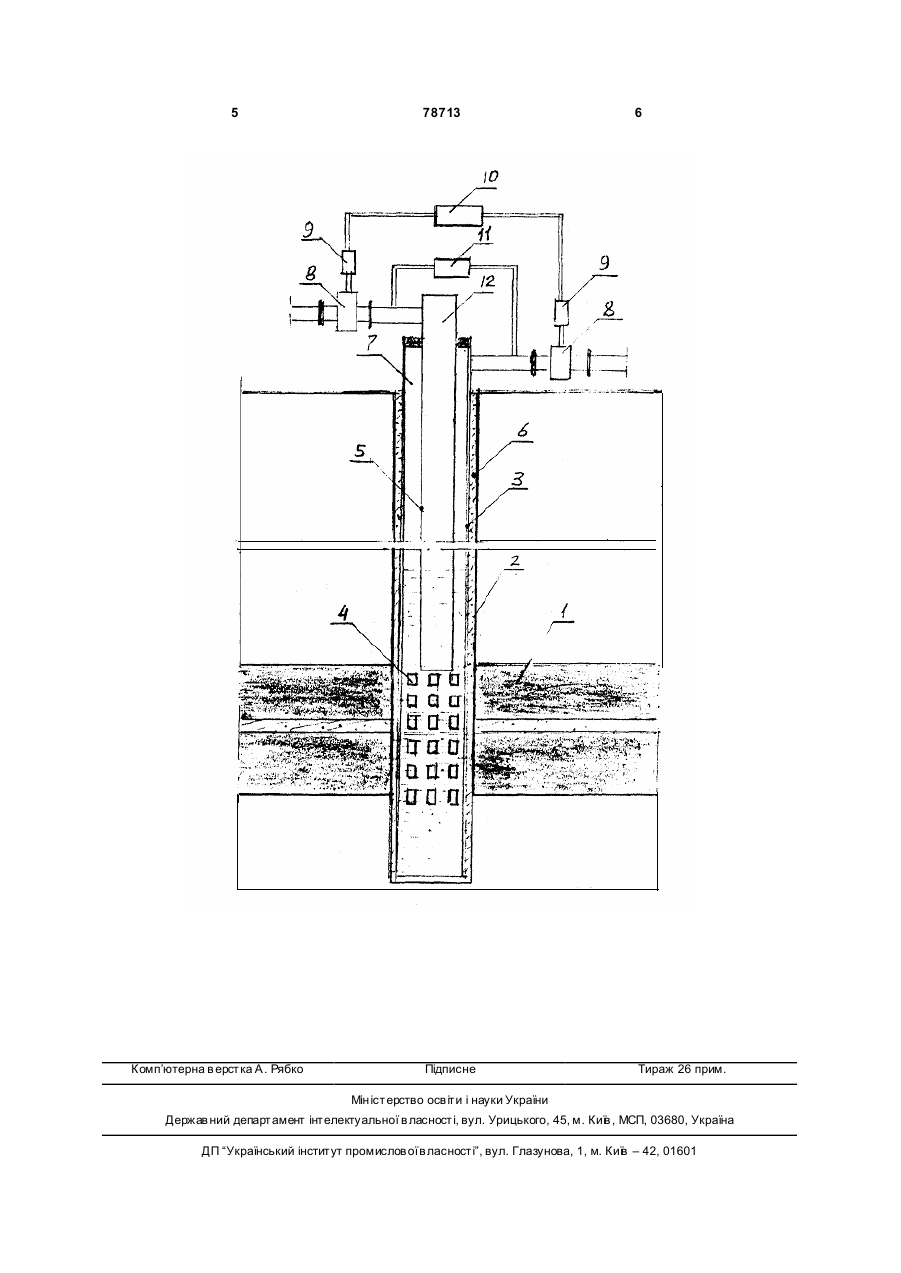

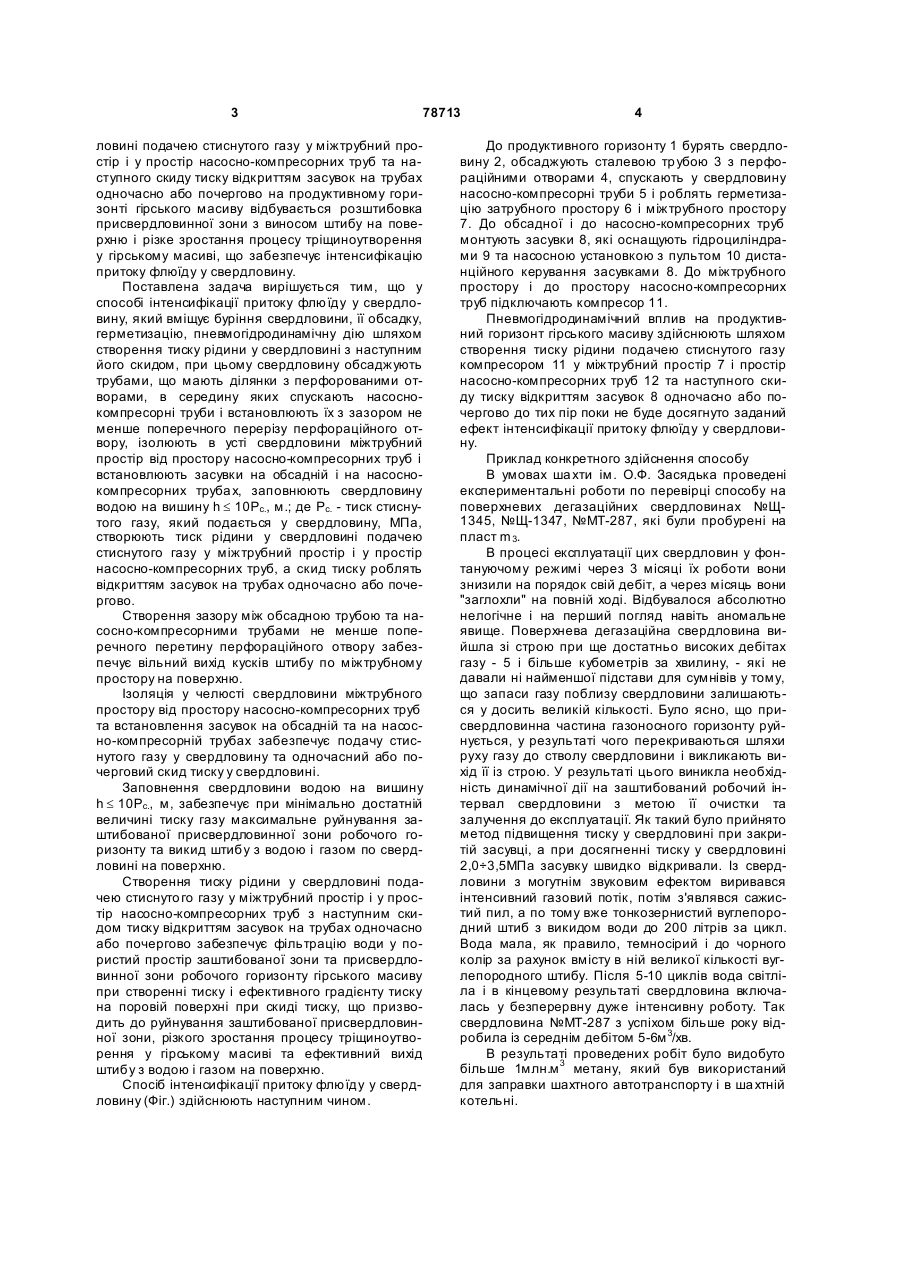

Спосіб інтенсифікації припливу флюїду у свердловину, який включає буріння свердловини, її обсадку, герметизацію, пневмогідродинамічну дію шляхом створення тиску рідини у свердловині з наступним його скидом, який відрізняється тим, що свердловину обсаджують трубами, що мають ділянки з перфораційними отворами, всередину обсадних труб спускають насосно-компресорні труби і встановлюють їх із зазором не менше поперечного перерізу перфораційного отвору, ізолюють в усті свердловини міжтрубний простір від простору насосно-компресорних труб і встановлюють засувки на обсадній і на насоснокомпресорній трубах, заповнюють свердловину водою на висоту h, яка відповідає умові: h £ 10Pс, м, де Рс - тиск стиснутого газу, який подається у свердловину, МПа, створюють тиск рідини у свердловині подачею стиснутого газу у міжтрубний простір і у простір насосно-компресорних труб, а скид тиску виконують відкриттям засувок на трубах одночасно або почергово. UA (21) 2004020856 (22) 06.02.2004 (24) 25.04.2007 (46) 25.04.2007, Бюл. № 5, 2007 р. (72) Булат Анатолій Федорович, Звягільський Юхим Леонідович, Барадулін Євген Григорович, Бобришев Віктор Васильович, Бобришев Василь Вікторович, Єфремов Ігор Олексійович, Софійський Костянтин Костянтинович (73) ІНСТИТУТ ГЕОТЕХНІЧНОЇ МЕХАНІКИ ІМЕНІ М. С. ПОЛЯКОВА Н АЦІОН АЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, ОРЕНДНЕ ПІДПРИЄМСТВО "ШАХТА ІМ. О.Ф.ЗАСЯДЬКА" (56) Забурдяев В.С., Вильчицкий А.В.,Рудаков Б.Е. Интенсификация дегазации угольных пластов на глубоких горизонтах // Безопасность труда в промышленности. -1985.- №9. UA 21060, 8 E21F5/00,04.11.1997 UA 36242, 8 E21B43/25, 16.04.2001 SU 1682540, 5 E21B43/25, 07.10.1991 RU 2085720, 6 E21B43/25, 27.07.1997 RU 2238400, 7 E21B43/25, 20.10.2004 US 5411098, 6 E21B43/00, 02.05.1995 US 5617921, 6 E21B43/26, E21B43/267, 08.04.1997 C2 2 (19) 1 3 78713 ловині подачею стиснутого газу у міжтрубний простір і у простір насосно-компресорних труб та наступного скиду тиску відкриттям засувок на трубах одночасно або почергово на продуктивному горизонті гірського масиву відбувається розштибовка присвердловинної зони з виносом штибу на поверхню і різке зростання процесу тріщиноутворення у гірському масиві, що забезпечує інтенсифікацію притоку флюїду у свердловину. Поставлена задача вирішується тим, що у способі інтенсифікації притоку флюїду у свердловину, який вміщує буріння свердловини, її обсадку, герметизацію, пневмогідродинамічну дію шляхом створення тиску рідини у свердловині з наступним його скидом, при цьому свердловину обсаджують трубами, що мають ділянки з перфорованими отворами, в середину яких спускають насоснокомпресорні труби і встановлюють їх з зазором не менше поперечного перерізу перфораційного отвору, ізолюють в усті свердловини міжтрубний простір від простору насосно-компресорних труб і встановлюють засувки на обсадній і на насоснокомпресорних труба х, заповнюють свердловину водою на вишину h £ 10Рс., м.; де Рс. - тиск стиснутого газу, який подається у свердловину, МПа, створюють тиск рідини у свердловині подачею стиснутого газу у міжтрубний простір і у простір насосно-компресорних труб, а скид тиску роблять відкриттям засувок на трубах одночасно або почергово. Створення зазору між обсадною трубою та насосно-компресорними трубами не менше поперечного перетину перфораційного отвору забезпечує вільний вихід кусків штибу по міжтрубному простору на поверхню. Ізоляція у челюсті свердловини міжтрубного простору від простору насосно-компресорних труб та встановлення засувок на обсадній та на насосно-компресорній трубах забезпечує подачу стиснутого газу у свердловину та одночасний або почерговий скид тиску у свердловині. Заповнення свердловини водою на вишину h £ 10Рс., м, забезпечує при мінімально достатній величині тиску газу максимальне руйнування заштибованої присвердловинної зони робочого горизонту та викид штибу з водою і газом по свердловині на поверхню. Створення тиску рідини у свердловині подачею стиснуто го газу у міжтрубний простір і у простір насосно-компресорних труб з наступним скидом тиску відкриттям засувок на трубах одночасно або почергово забезпечує фільтрацію води у пористий простір заштибованої зони та присвердловинної зони робочого горизонту гірського масиву при створенні тиску і ефективного градієнту тиску на поровій поверхні при скиді тиску, що призводить до руйнування заштибованої присвердловинної зони, різкого зростання процесу тріщиноутворення у гірському масиві та ефективний вихід штибу з водою і газом на поверхню. Спосіб інтенсифікації притоку флюїду у свердловину (Фіг.) здійснюють наступним чином. 4 До продуктивного горизонту 1 бурять свердловину 2, обсаджують сталевою тр убою 3 з перфораційними отворами 4, спускають у свердловину насосно-компресорні труби 5 і роблять герметизацію затрубного простору 6 і міжтрубного простору 7. До обсадної і до насосно-компресорних труб монтують засувки 8, які оснащують гідроциліндрами 9 та насосною установкою з пультом 10 дистанційного керування засувками 8. До міжтрубного простору і до простору насосно-компресорних труб підключають компресор 11. Пневмогідродинамічний вплив на продуктивний горизонт гірського масиву здійснюють шляхом створення тиску рідини подачею стиснутого газу компресором 11 у міжтрубний простір 7 і простір насосно-компресорних труб 12 та наступного скиду тиску відкриттям засувок 8 одночасно або почергово до тих пір поки не буде досягнуто заданий ефект інтенсифікації притоку флюїду у свердловину. Приклад конкретного здійснення способу В умовах ша хти ім. О.Ф. Засядька проведені експериментальні роботи по перевірці способу на поверхневих дегазаційних свердловинах №Щ1345, №Щ-1347, №МТ-287, які були пробурені на пласт m 3. В процесі експлуатації цих свердловин у фонтануючому режимі через 3 місяці їх роботи вони знизили на порядок свій дебіт, а через місяць вони "заглохли" на повній ході. Відбувалося абсолютно нелогічне і на перший погляд навіть аномальне явище. Поверхнева дегазаційна свердловина вийшла зі строю при ще достатньо високих дебітах газу - 5 і більше кубометрів за хвилину, - які не давали ні найменшої підстави для сумнівів у тому, що запаси газу поблизу свердловини залишаються у досить великій кількості. Було ясно, що присвердловинна частина газоносного горизонту руйнується, у результаті чого перекриваються шляхи руху газу до стволу свердловини і викликають вихід її із строю. У результаті цього виникла необхідність динамічної дії на заштибований робочий інтервал свердловини з метою її очистки та залучення до експлуатації. Як такий було прийнято метод підвищення тиску у свердловині при закритій засувці, а при досягненні тиску у свердловині 2,0÷3,5МПа засувку швидко відкривали. Із свердловини з могутнім звуковим ефектом виривався інтенсивний газовий потік, потім з'являвся сажистий пил, а по тому вже тонкозернистий вуглепородний штиб з викидом води до 200 літрів за цикл. Вода мала, як правило, темносірий і до чорного колір за рахунок вмісту в ній великої кількості вуглепородного штибу. Після 5-10 циклів вода світліла і в кінцевому результаті свердловина включалась у безперервну дуже інтенсивну роботу. Так свердловина №МТ-287 з успіхом більше року відробила із середнім дебітом 5-6м 3/хв. В результаті проведених робіт було видобуто більше 1млн.м 3 метану, який був використаний для заправки шахтного автотранспорту і в ша хтній котельні. 5 Комп’ютерна в ерстка А. Рябко 78713 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for intensification of fluid inflow to well
Автори англійськоюBulat Anatolii Fedorovych, Zviahilskyi Yukhym Leonidovych, Baradulin Yevhen Hryhorovych, Yefremov Ihor Oleksiiovych, Sofiiskyi Kostiantyn Kostiantynovych
Назва патенту російськоюСпособ интенсификации притока флюида в скважину
Автори російськоюБулат Анатолий Федорович, Звягильский Ефим Леонидович, Барадулин Евгений Григорьевич, Ефремов Игорь Алексеевич, Софийский Константин Константинович
МПК / Мітки
МПК: E21B 43/26
Мітки: припливу, свердловину, інтенсифікації, спосіб, флюїду
