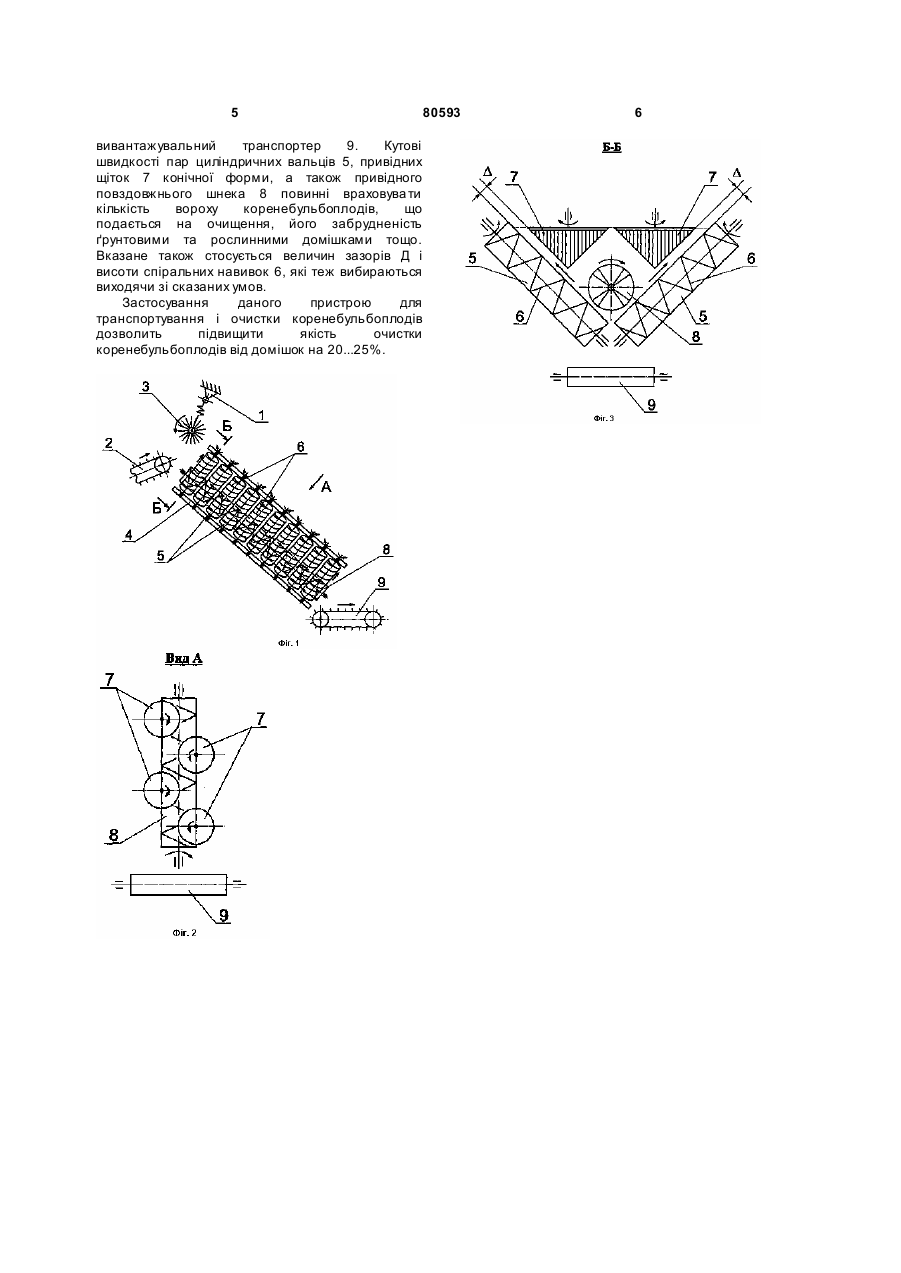

Пристрій для транспортування і очистки коренебульбоплодів

Пристрій для транспортування і очистки коренебульбоплодів, що містить основну раму з відбивною щіткою, подавальний транспортер, очисний блок, в якому поверхня утворена парами циліндричних вальців, що мають зустрічнообертальний рух, над якими консольно 3 80593 Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з основної рами, подаючого транспортера, відбивної щітки, очисного блоку, в якого поверхня створена парами циліндричних вальців, що мають зустрічнообертальний рух, над якими консольне встановлений активатор з транспортуючих елементів, а також вивантажувальний транспортер, згідно винаходу очисний блок виконаний у вигляді похило встановленого очисного русла, що має V-подібний поперечний профіль, в якого пари вальців з можливістю зустрічного обертання, містять спіральні навивки, які мають напрямок знизу - догори, а активатор являє собою два ряди привідних щіток конічної форми, які встановлені в шаховому порядку з зазорами до поверхонь полиць очисного русла і мають напрямки обертання донизу, а внутрішня частина русла містить повздовжній шнек, у якого спіральна навивка виконана у вигляді еластичних прутків. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. На Фіг.3 дано переріз Б-Б на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подаючого транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітку 3 з прутками із еластичного матеріалу. Безпосередньо за відбивною щіткою 3 встановлено очисний блок 4, виконаний у вигляді похило встановленого очисного русла, що має Vподібний поперечний профіль. Очисний блок 4 (тобто, очисне русло V-подібного поперечного профілю) складається з пари ціліндричних вальців 5, що зустрічне обертаються і містять на зовнішній поверхні спіральні навивки 6. При цьому, спіральні навивки 6 мають напрямок (напрямок транспортування) знизу-догори (при цьому не зважаючи на те, у якому напрямку кожний з пари вальців 5 обертається, при зустрічному обертанні, напрямок навивок 6 саме знизу-догори), а вальці 5 (разом зі спіральними навивками 6) встановлені один до одного з невеликим зазором. Над очисним блоком 4 (очисним руслом) консольне встановлено активатор, який являє собою два ряди привідних щіток 7 конічної форми, які встановлені усередині зазначеного очисного русла в ша ховому порядку, з зазорами Δ до поверхонь полиць очисного русла. При цьому, привідні щітки 7 конічної форми створені еластичними прутками і мають напрямки обертання, спрямовані до нижнього кінця очисника 4 (очисного русла Vподібного поперечного профілю). Внутрішня частина очисного блоку 4 містить привідний повздовжній шнек 8, який розташований у самому низу очисного русла V-подібного поперечного профілю, в якого спіральна навивка також виконана у вигляді еластичних прутків. Кінці еластичних прутків спіральної навивки привідного повздовжнього шнека 8 мають зазори до обох 4 полиць очисного русла V-подібного поперечного профілю. Під нижній кінець очисного блоку 4 підведено вивантажувальний транспортер 9. Напрямки руху потоку коренебульбоплодів, обертальних рухів робочих органів пристрою, а також напрямки спіральних навивок (напрямки транспортування спіральними навивками) показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 2. Еластичні прутки відбивної щітки 3, яка встановлена на основній рамі 1 над вихідним кінцем подаючого транспортера 2 направляють цей ворох на поверхню очисного блоку 4. При цьому, ворох фактично потрапляє у середину похило встановленого очисного русло, що має Vподібний поперечний профіль і починає рухатись у ньому під дією власної ваги. У середині очисного русла значна частина вороху потрапляє на верхню частину привідного повздовжнього шнека 8, який має спіральну навивку у вигляді еластичних прутків. А це означає, що ворох еластичними прутками шнека 8 в значній мірі розосереджується і далі потрапляє на поверхні похило встановлених пар вальців 5, що мають зустрічне обертальний рух, внаслідок чого ґрунтові та рослинні домішки захоплюються вальцями 5 і виносяться за межі очистки. Крім цього, оскільки вальці 5 мають на зовнішніх поверхнях спіральні навивки 6, що мають напрямок обертання знизу - догори, то вони захоплюють коренебульбоплоди (як тверді тіла, які не можуть проходити крізь зазори між парами вальців 5) і транспортують їх догори. Ґрунтові ж та рослинні домішки в основному не захоплюються спіральними навивками 6 і не піднімаючись догори відразу просіюються в нижній частині очисного блоку 4. Коренебульбоплоди рухаючись по спіральним навивкам 6, тобто по поверхнях полиць V-подібного очисного русла потрапляють у зону дії активатора, який являє собою два ряди привідних щіток 7 конічної форми. Оскільки нижні кінці прутків щіток 7 мають зазори Д (які визначаються розмірами коренебульбоплодів) до полиць, створених парами вальців 5, то вони, внаслідок обертання донизу захоплюють коренебульбоплоди і, оскільки, вони розташовані в два ряди і розташовані у шаховому порядку, повертають (скидають) коренебульбоплоди знову на поверхню повздовжнього шнеку 8. Ґр унтові та рослинні домішки, які були захоплені спіральними навивками 6, проходять крізь вказані зазори Δ і покидають зону очистки через верхні кінці вальців 5 очисного блоку 4. Коренебульбоплоди, які потрапили у саму нижню частину V-подібного очисного русла, тобто під повздовжній шнек 8, транспортуються його еластичними прутками донизу, а ґрунтові та рослинні домішки при цьому залишають зону очистки не тільки крізь зазори між парами вальців 5, а й крізь зазор між поверхнями полиць V-подібного очисного русла. Таким чином, коренебульбоплоди повністю очищені від ґрунтови х та рослинних домішок досягають нижнього кінця очисного блоку 4 і потрапляють на 5 80593 вивантажувальний транспортер 9. Кутові швидкості пар циліндричних вальців 5, привідних щіток 7 конічної форми, а також привідного повздовжнього шнека 8 повинні враховува ти кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Вказане також стосується величин зазорів Д і висоти спіральних навивок 6, які теж вибираються виходячи зі сказаних умов. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...25%. 6
