Мобільний радіотелефон

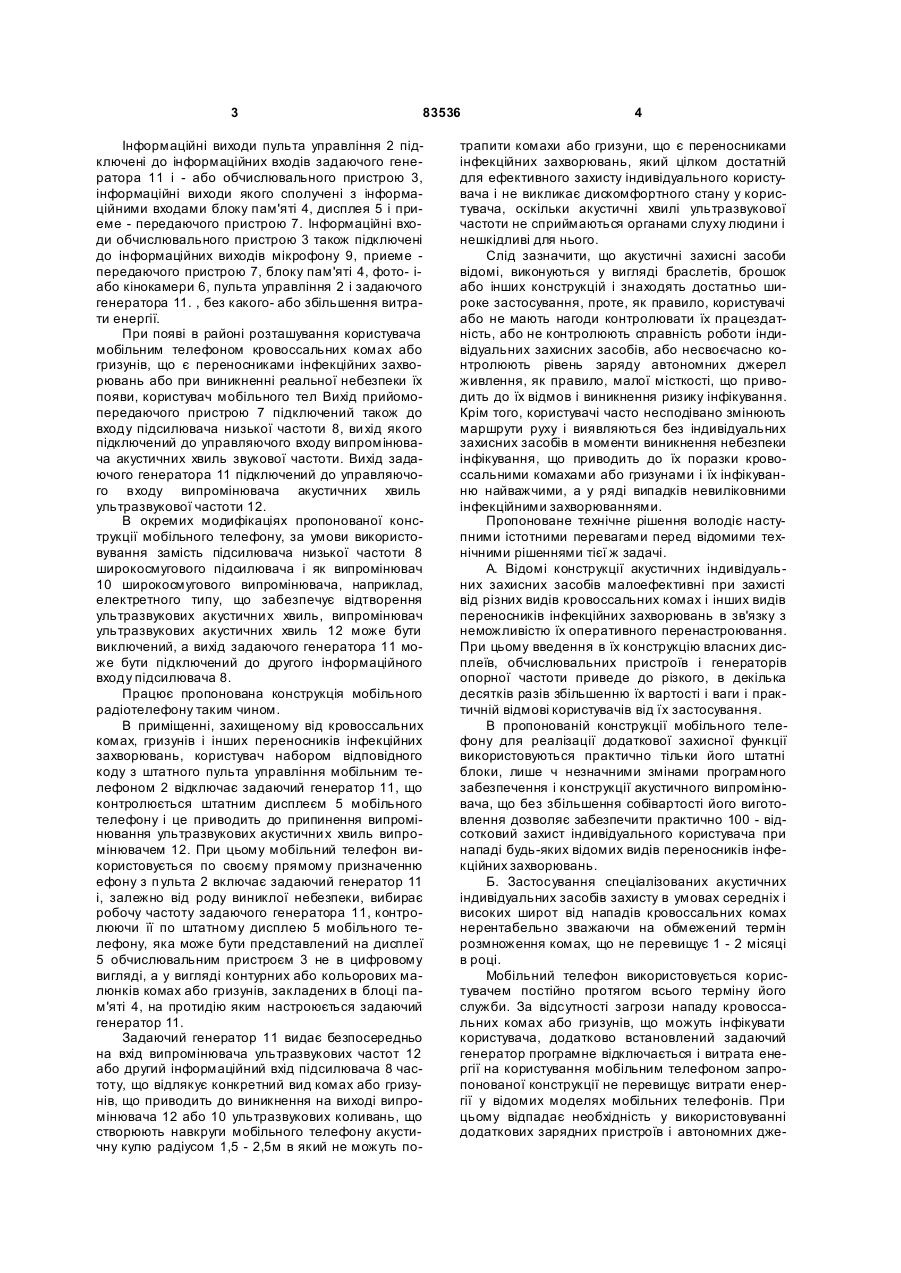

Мобільний радіотелефон, який містить блок живлення, блок керування, дисплей, блок пам'яті, обчислювальний пристрій, фoтo- або кінокамеру, 3 83536 Інформаційні виходи пульта управління 2 підключені до інформаційних входів задаючого генератора 11 і - або обчислювального пристрою 3, інформаційні виходи якого сполучені з інформаційними входами блоку пам'яті 4, дисплея 5 і приеме - передаючого пристрою 7. Інформаційні входи обчислювального пристрою 3 також підключені до інформаційних виходів мікрофону 9, приеме передаючого пристрою 7, блоку пам'яті 4, фото- іабо кінокамери 6, пульта управління 2 і задаючого генератора 11. , без какого- або збільшення витрати енергії. При появі в районі розташування користувача мобільним телефоном кровоссальних комах або гризунів, що є переносниками інфекційних захворювань або при виникненні реальної небезпеки їх появи, користувач мобільного тел Вихід прийомопередаючого пристрою 7 підключений також до входу підсилювача низької частоти 8, ви хід якого підключений до управляючого входу випромінювача акустичних хвиль звукової частоти. Вихід задаючого генератора 11 підключений до управляючого входу випромінювача акустичних хвиль ультразвукової частоти 12. В окремих модифікаціях пропонованої конструкції мобільного телефону, за умови використовування замість підсилювача низької частоти 8 широкосмугового підсилювача і як випромінювач 10 широкосмугового випромінювача, наприклад, електретного типу, що забезпечує відтворення ультразвукових акустични х хвиль, випромінювач ультразвукових акустичних хвиль 12 може бути виключений, а вихід задаючого генератора 11 може бути підключений до другого інформаційного входу підсилювача 8. Працює пропонована конструкція мобільного радіотелефону таким чином. В приміщенні, захищеному від кровоссальних комах, гризунів і інших переносників інфекційних захворювань, користувач набором відповідного коду з штатного пульта управління мобільним телефоном 2 відключає задаючий генератор 11, що контролюється штатним дисплеєм 5 мобільного телефону і це приводить до припинення випромінювання ультразвукових акустични х хвиль випромінювачем 12. При цьому мобільний телефон використовується по своєму прямому призначенню ефону з п ульта 2 включає задаючий генератор 11 і, залежно від роду виниклої небезпеки, вибирає робочу частоту задаючого генератора 11, контролюючи її по штатному дисплею 5 мобільного телефону, яка може бути представлений на дисплеї 5 обчислювальним пристроєм 3 не в цифровому вигляді, а у вигляді контурних або кольорових малюнків комах або гризунів, закладених в блоці пам'яті 4, на протидію яким настроюється задаючий генератор 11. Задаючий генератор 11 видає безпосередньо на вхід випромінювача ультразвукових частот 12 або другий інформаційний вхід підсилювача 8 частоту, що відлякує конкретний вид комах або гризунів, що приводить до виникнення на виході випромінювача 12 або 10 ультразвукових коливань, що створюють навкруги мобільного телефону акустичну кулю радіусом 1,5 - 2,5м в який не можуть по 4 трапити комахи або гризуни, що є переносниками інфекційних захворювань, який цілком достатній для ефективного захисту індивідуального користувача і не викликає дискомфортного стану у користувача, оскільки акустичні хвилі ультразвукової частоти не сприймаються органами слуху людини і нешкідливі для нього. Слід зазначити, що акустичні захисні засоби відомі, виконуються у вигляді браслетів, брошок або інших конструкцій і знаходять достатньо широке застосування, проте, як правило, користувачі або не мають нагоди контролювати їх працездатність, або не контролюють справність роботи індивідуальних захисних засобів, або несвоєчасно контролюють рівень заряду автономних джерел живлення, як правило, малої місткості, що приводить до їх відмов і виникнення ризику інфікування. Крім того, користувачі часто несподівано змінюють маршрути руху і виявляються без індивідуальних захисних засобів в моменти виникнення небезпеки інфікування, що приводить до їх поразки кровоссальними комахами або гризунами і їх інфікуванню найважчими, а у ряді випадків невиліковними інфекційними захворюваннями. Пропоноване технічне рішення володіє наступними істотними перевагами перед відомими технічними рішеннями тієї ж задачі. А. Відомі конструкції акустичних індивідуальних захисних засобів малоефективні при захисті від різних видів кровоссальних комах і інших видів переносників інфекційних захворювань в зв'язку з неможливістю їх оперативного перенастроювання. При цьому введення в їх конструкцію власних дисплеїв, обчислювальних пристроїв і генераторів опорної частоти приведе до різкого, в декілька десятків разів збільшенню їх вартості і ваги і практичній відмові користувачів від їх застосування. В пропонованій конструкції мобільного телефону для реалізації додаткової захисної функції використовуються практично тільки його штатні блоки, лише ч незначними змінами програмного забезпечення і конструкції акустичного випромінювача, що без збільшення собівартості його виготовлення дозволяє забезпечити практично 100 - відсотковий захист індивідуального користувача при нападі будь-яких відомих видів переносників інфекційних захворювань. Б. Застосування спеціалізованих акустичних індивідуальних засобів захисту в умовах середніх і високих широт від нападів кровоссальних комах нерентабельно зважаючи на обмежений термін розмноження комах, що не перевищує 1 - 2 місяці в році. Мобільний телефон використовується користувачем постійно протягом всього терміну його служби. За відсутності загрози нападу кровоссальних комах або гризунів, що можуть інфікувати користувача, додатково встановлений задаючий генератор програмне відключається і витрата енергії на користування мобільним телефоном запропонованої конструкції не перевищує витрати енергії у відомих моделях мобільних телефонів. При цьому відпадає необхідність у використовуванні додаткових зарядних пристроїв і автономних дже 5 83536 рел живлення для індивідуальних захисних пристроїв. В. Відпадає необхідність постійного контролю за працездатністю індивідуальних акустичних захисних пристроїв, що утомливе для користувачів. Перевірка працездатності мобільного телефону не представляє утр уднень для користувачів. Комп’ютерна в ерстка В. Клюкін 6 Дослідний зразок запропонованої конструкції мобільного телефону на базі мобільного телефону НОКИЯ випробуваний в реальних умовах експлуатації при захисті від укусів мошки, москітів, комарів, кліщів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
