Спосіб експлуатації нафтового або газового родовища

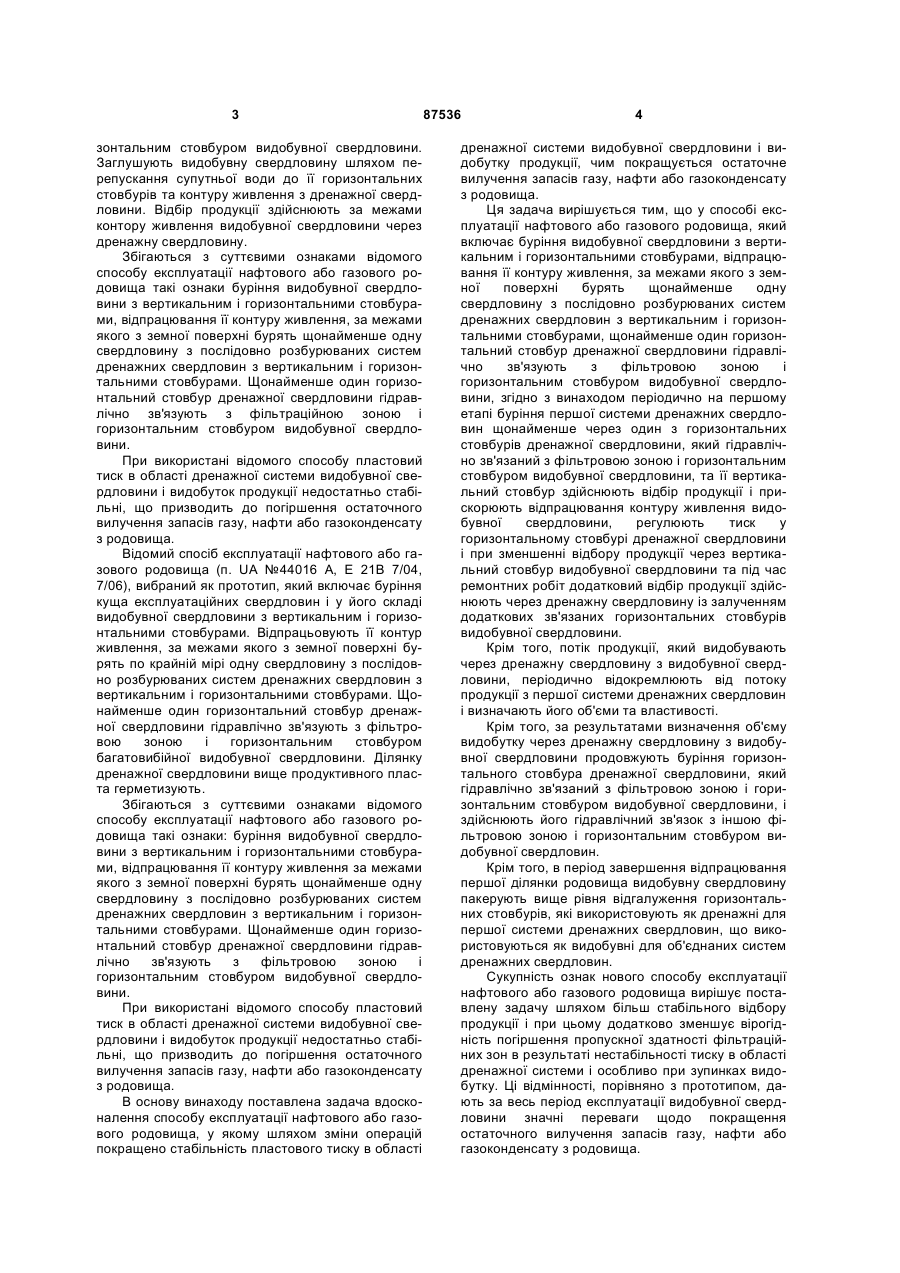

1. Спосіб експлуатації нафтового або газового родовища, який включає буріння видобувної свердловини з вертикальним і горизонтальними стовбурами, відпрацювання її контуру живлення, за межами якого із земної поверхні бурять щонайменше одну свердловину з послідовно розбурюваних систем дренажних свердловин з вертикальним і горизонтальними стовбурами, щонайменше один горизонтальний стовбур дренажної свердловини гідравлічно зв'язують з фільтровою зоною і горизонтальним стовбуром видобувної свердловини, який відрізняється тим, що періодично на першому етапі буріння першої системи дренажних свердловин щонайменше через один з горизонтальних стовбурів дренажної свердловини, який гідравлічно зв'язаний з фільтровою зоною і горизон C2 2 (11) 1 3 зонтальним стовбуром видобувної свердловини. Заглушують видобувну свердловину шляхом перепускання супутньої води до її горизонтальних стовбурів та контуру живлення з дренажної свердловини. Відбір продукції здійснюють за межами контору живлення видобувної свердловини через дренажну свердловину. Збігаються з суттєвими ознаками відомого способу експлуатації нафтового або газового родовища такі ознаки буріння видобувної свердловини з вертикальним і горизонтальними стовбурами, відпрацювання її контуру живлення, за межами якого з земної поверхні бурять щонайменше одну свердловину з послідовно розбурюваних систем дренажних свердловин з вертикальним і горизонтальними стовбурами. Щонайменше один горизонтальний стовбур дренажної свердловини гідравлічно зв'язують з фільтраційною зоною і горизонтальним стовбуром видобувної свердловини. При використані відомого способу пластовий тиск в області дренажної системи видобувної свердловини і видобуток продукції недостатньо стабільні, що призводить до погіршення остаточного вилучення запасів газу, нафти або газоконденсату з родовища. Відомий спосіб експлуатації нафтового або газового родовища (п. UA №44016 Α, Ε 21Β 7/04, 7/06), вибраний як прототип, який включає буріння куща експлуатаційних свердловин і у його складі видобувної свердловини з вертикальним і горизонтальними стовбурами. Відпрацьовують її контур живлення, за межами якого з земної поверхні бурять по крайній мірі одну свердловину з послідовно розбурюваних систем дренажних свердловин з вертикальним і горизонтальними стовбурами. Щонайменше один горизонтальний стовбур дренажної свердловини гідравлічно зв'язують з фільтровою зоною і горизонтальним стовбуром багатовибійної видобувної свердловини. Ділянку дренажної свердловини вище продуктивного пласта герметизують. Збігаються з суттєвими ознаками відомого способу експлуатації нафтового або газового родовища такі ознаки: буріння видобувної свердловини з вертикальним і горизонтальними стовбурами, відпрацювання її контуру живлення за межами якого з земної поверхні бурять щонайменше одну свердловину з послідовно розбурюваних систем дренажних свердловин з вертикальним і горизонтальними стовбурами. Щонайменше один горизонтальний стовбур дренажної свердловини гідравлічно зв'язують з фільтровою зоною і горизонтальним стовбуром видобувної свердловини. При використані відомого способу пластовий тиск в області дренажної системи видобувної свердловини і видобуток продукції недостатньо стабільні, що призводить до погіршення остаточного вилучення запасів газу, нафти або газоконденсату з родовища. В основу винаходу поставлена задача вдосконалення способу експлуатації нафтового або газового родовища, у якому шляхом зміни операцій покращено стабільність пластового тиску в області 87536 4 дренажної системи видобувної свердловини і видобутку продукції, чим покращується остаточне вилучення запасів газу, нафти або газоконденсату з родовища. Ця задача вирішується тим, що у способі експлуатації нафтового або газового родовища, який включає буріння видобувної свердловини з вертикальним і горизонтальними стовбурами, відпрацювання її контуру живлення, за межами якого з земної поверхні бурять щонайменше одну свердловину з послідовно розбурюваних систем дренажних свердловин з вертикальним і горизонтальними стовбурами, щонайменше один горизонтальний стовбур дренажної свердловини гідравлічно зв'язують з фільтровою зоною і горизонтальним стовбуром видобувної свердловини, згідно з винаходом періодично на першому етапі буріння першої системи дренажних свердловин щонайменше через один з горизонтальних стовбурів дренажної свердловини, який гідравлічно зв'язаний з фільтровою зоною і горизонтальним стовбуром видобувної свердловини, та її вертикальний стовбур здійснюють відбір продукції і прискорюють відпрацювання контуру живлення видобувної свердловини, регулюють тиск у горизонтальному стовбурі дренажної свердловини і при зменшенні відбору продукції через вертикальний стовбур видобувної свердловини та під час ремонтних робіт додатковий відбір продукції здійснюють через дренажну свердловину із залученням додаткових зв'язаних горизонтальних стовбурів видобувної свердловини. Крім того, потік продукції, який видобувають через дренажну свердловину з видобувної свердловини, періодично відокремлюють від потоку продукції з першої системи дренажних свердловин і визначають його об'єми та властивості. Крім того, за результатами визначення об'єму видобутку через дренажну свердловину з видобувної свердловини продовжують буріння горизонтального стовбура дренажної свердловини, який гідравлічно зв'язаний з фільтровою зоною і горизонтальним стовбуром видобувної свердловини, і здійснюють його гідравлічний зв'язок з іншою фільтровою зоною і горизонтальним стовбуром видобувної свердловин. Крім того, в період завершення відпрацювання першої ділянки родовища видобувну свердловину пакерують вище рівня відгалуження горизонтальних стовбурів, які використовують як дренажні для першої системи дренажних свердловин, що використовуються як видобувні для об'єднаних систем дренажних свердловин. Сукупність ознак нового способу експлуатації нафтового або газового родовища вирішує поставлену задачу шляхом більш стабільного відбору продукції і при цьому додатково зменшує вірогідність погіршення пропускної здатності фільтраційних зон в результаті нестабільності тиску в області дренажної системи і особливо при зупинках видобутку. Ці відмінності, порівняно з прототипом, дають за весь період експлуатації видобувної свердловини значні переваги щодо покращення остаточного вилучення запасів газу, нафти або газоконденсату з родовища. 5 87536 На фіг. 1 схематично зображено гідравлічно зв'язані видобувна і дренажна свердловини з вертикальним і горизонтальними стовбурами, на фіг. 2 - їх горизонтальну проекцію. Видобувна свердловина містить вертикальний стовбур 1 з відгалуженими горизонтальними стовбурами 2 в продуктивному пласті 3. Навкруги видобувної свердловини пунктиром позначено межі її контуру живлення 4. Дренажна свердловина містить вертикальний стовбур 5 з відгалуженими горизонтальними стовбурами 6, один з яких гідравлічно зв'язаний з фільтровою зоною 7 і горизонтальним стовбуром 2 видобувної свердловини. Місце встановлення пакера на вертикальному стовбурі 1 вище рівня відгалуження горизонтальних стовбурів 2 позначено позицією 8. Форма та щільність розташування горизонтальних стовбурів 2 і 6 визначаються технічними можливостями бурового обладнання, структурою і розташуванням зон неоднорідностей продуктивного пласта 3 тощо. Спосіб здійснюють таким чином. Бурять видобувну свердловину з вертикальним стовбуром 1 та горизонтальними стовбурами 2 і відпрацьовують її контур живлення 4, за межами якого з земної поверхні бурять дренажну свердловину з вертикальним стовбуром 5 і горизонтальними стовбурами 6. Щонайменше один горизонтальний стовбур 6 дренажної свердловини в продуктивному пласті 3 гідравлічно зв'язують з фільтровою зоною 7 і горизонтальним стовбуром 2 видобувної свердловини методом гідророзриву пласта, вибуховим методом тощо. Періодично на етапі буріння першої дренажної свердловини, що входить до першого етапу буріння першої системи дренажних свердловин, через горизонтальний стовбур 6 дренажної свердловини та її вертикальний стовбур 5 здійснюють відбір продукції. Тим самим прискорюють відпрацювання контуру живлення 4 видобувної свердловини. Регулюють тиск у горизонтальному стовбурі 6 відносно тиску в Комп’ютерна верстка І. Скворцова 6 горизонтальному стовбурі 2 дренажної свердловини, чим корегують відбір продукції. При зменшенні відбору продукції через вертикальний стовбур 1 видобувної свердловини та під час ремонтних робіт, коли цей стовбур пакерують на глибині 8 і відбір припиняється, додатковий відбір продукції здійснюють через дренажну свердловину із залученням додаткових зв'язаних горизонтальних стовбурів 2 видобувної свердловини. Крім того, потік продукції, який видобувають через дренажну свердловину з видобувної свердловини, періодично відокремлюють від потоку продукції з першої системи дренажних свердловин за допомогою відомих регульованих пакерів або розділювачів потоку продукції і визначають його об'єми та властивості. За результатами визначення об'єму видобутку через дренажну свердловину з видобувної свердловини при незадовільних характеристиках отриманого гідрозв'язку продовжують буріння горизонтального стовбура дренажної свердловини, який гідравлічно зв'язаний з фільтровою зоною і горизонтальним стовбуром видобувної свердловини, і здійснюють його гідравлічний зв'язок з іншою фільтровою зоною і горизонтальним стовбуром видобувної свердловин. В період завершення відпрацювання першої ділянки родовища видобувну свердловину пакерують вище рівня відгалуження горизонтальних стовбурів, позиція 8, які використовують як дренажні для першої системи дренажних свердловин, які використовують як видобувні для об'єднаних систем дренажних свердловин. Операції способу, які наведені для двох сусідніх свердловин-видобувної і дренажної, аналогічно використовують для послідовного буріння систем дренажних свердловин з вертикальним і горизонтальними стовбурами, які додатково використовують як видобувні. Винахід розширює арсенал технологічних заходів щодо поліпшення експлуатації родовищ газу, нафти або газоконденсату і його використання дає суттєвий економічний ефект. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
