Абсорбційна холодильна машина з рециркуляцією в абсорбері
Номер патенту: 89560
Опубліковано: 10.02.2010
Автори: Радченко Роман Миколайович, Коновалов Дмитро Вікторович, Радченко Микола Іванович, Красільщіков Єгор Олександрович, Радченко Андрій Миколайович, Сапармамедов Андрій Назармамедович
Формула / Реферат
Абсорбційна холодильна машина з рециркуляцією в абсорбері, що містить послідовно підключені десорбер із лініями слабкоконцентрованого розчину холодоагенту та абсорбенту, концентрованого розчину холодоагенту та абсорбенту, пари холодоагенту високого тиску, конденсатор, сполучений своїм входом із лінією пари холодоагенту високого тиску, а виходом - зі входом випарника, підключеного своїм виходом до входу абсорбера, з яким сполучений своїм дифузором струминний апарат, теплообмінник розчинів, підключений своїм входом по лінії концентрованого розчину холодоагенту та абсорбенту до виходу помпи концентрованого розчину холодоагенту та абсорбенту, вхід якої сполучений із виходом абсорбера, виходом по лінії концентрованого розчину холодоагенту та абсорбенту теплообмінник розчинів сполучений зі входом десорбера, а входом по лінії слабкоконцентрованого розчину холодоагенту та абсорбенту - з виходом десорбера, яка відрізняється тим, що струминний апарат підключений своїм робочим соплом до виходу теплообмінника розчинів по лінії слабкоконцентрованого розчину холодоагенту та абсорбенту, а приймальною камерою - до виходу абсорбера по лінії концентрованого розчину холодоагенту та абсорбенту.
Текст

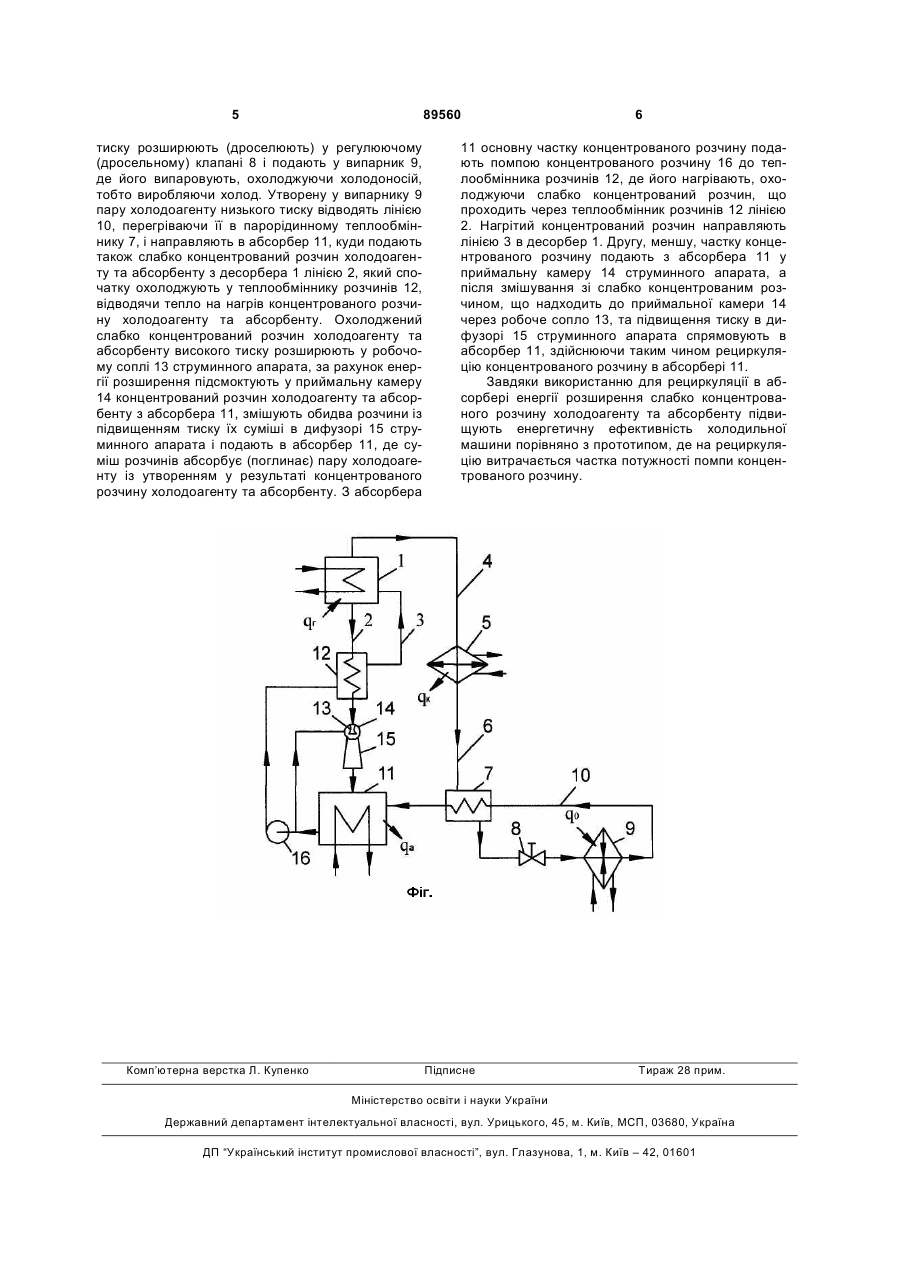

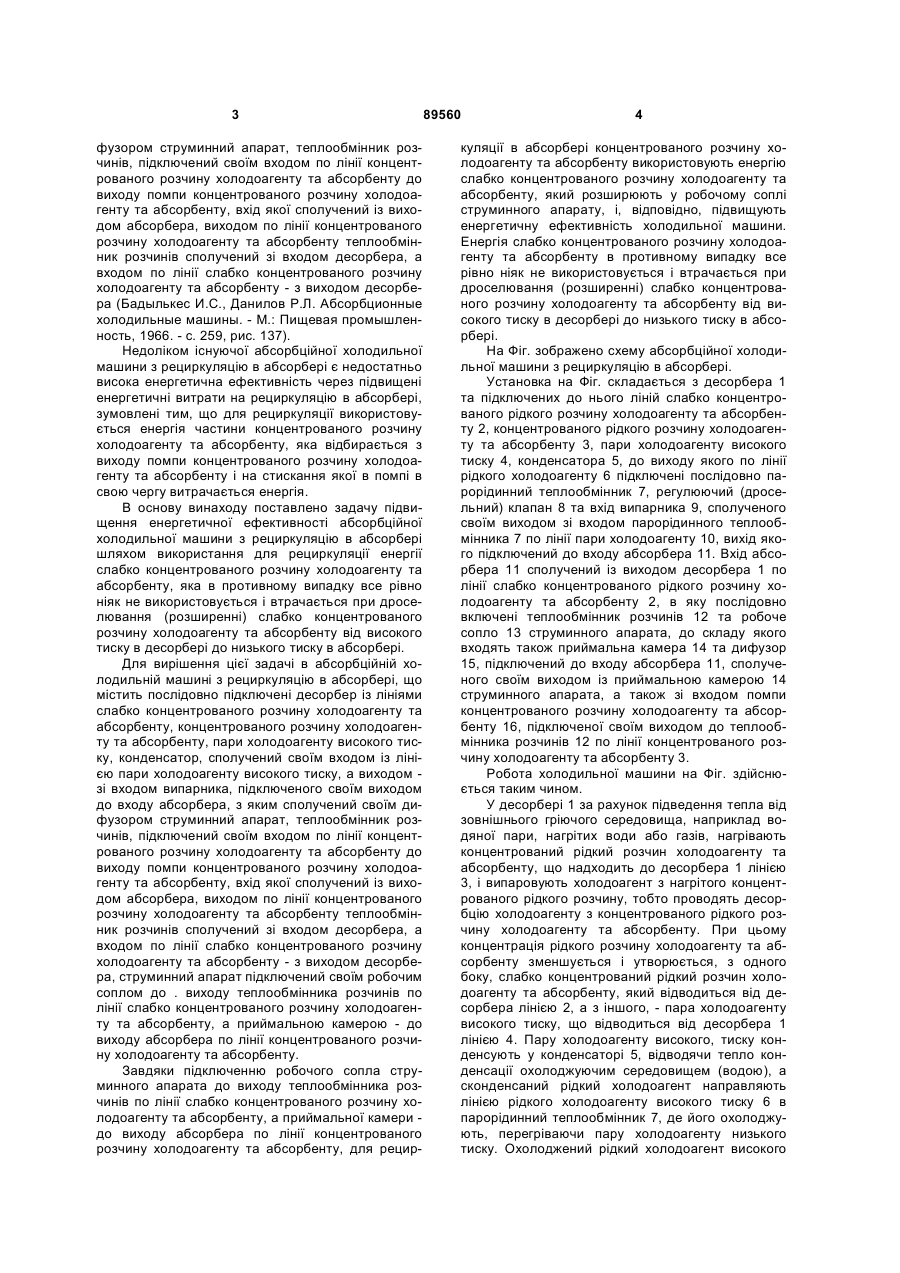

Абсорбційна холодильна машина з рециркуляцією в абсорбері, що містить послідовно підключені десорбер із лініями слабкоконцентрованого C2 2 (19) 1 3 фузором струминний апарат, теплообмінник розчинів, підключений своїм входом по лінії концентрованого розчину холодоагенту та абсорбенту до виходу помпи концентрованого розчину холодоагенту та абсорбенту, вхід якої сполучений із виходом абсорбера, виходом по лінії концентрованого розчину холодоагенту та абсорбенту теплообмінник розчинів сполучений зі входом десорбера, а входом по лінії слабко концентрованого розчину холодоагенту та абсорбенту - з виходом десорбера (Бадылькес И.С., Данилов Р.Л. Абсорбционные холодильные машины. - Μ.: Пищевая промышленность, 1966. - с. 259, рис. 137). Недоліком існуючої абсорбційної холодильної машини з рециркуляцію в абсорбері є недостатньо висока енергетична ефективність через підвищені енергетичні витрати на рециркуляцію в абсорбері, зумовлені тим, що для рециркуляції використовується енергія частини концентрованого розчину холодоагенту та абсорбенту, яка відбирається з виходу помпи концентрованого розчину холодоагенту та абсорбенту і на стискання якої в помпі в свою чергу витрачається енергія. В основу винаходу поставлено задачу підвищення енергетичної ефективності абсорбційної холодильної машини з рециркуляцію в абсорбері шляхом використання для рециркуляції енергії слабко концентрованого розчину холодоагенту та абсорбенту, яка в противному випадку все рівно ніяк не використовується і втрачається при дроселювання (розширенні) слабко концентрованого розчину холодоагенту та абсорбенту від високого тиску в десорбері до низького тиску в абсорбері. Для вирішення цієї задачі в абсорбційній холодильній машині з рециркуляцію в абсорбері, що містить послідовно підключені десорбер із лініями слабко концентрованого розчину холодоагенту та абсорбенту, концентрованого розчину холодоагенту та абсорбенту, пари холодоагенту високого тиску, конденсатор, сполучений своїм входом із лінією пари холодоагенту високого тиску, а виходом зі входом випарника, підключеного своїм виходом до входу абсорбера, з яким сполучений своїм дифузором струминний апарат, теплообмінник розчинів, підключений своїм входом по лінії концентрованого розчину холодоагенту та абсорбенту до виходу помпи концентрованого розчину холодоагенту та абсорбенту, вхід якої сполучений із виходом абсорбера, виходом по лінії концентрованого розчину холодоагенту та абсорбенту теплообмінник розчинів сполучений зі входом десорбера, а входом по лінії слабко концентрованого розчину холодоагенту та абсорбенту - з виходом десорбера, струминний апарат підключений своїм робочим соплом до . виходу теплообмінника розчинів по лінії слабко концентрованого розчину холодоагенту та абсорбенту, а приймальною камерою - до виходу абсорбера по лінії концентрованого розчину холодоагенту та абсорбенту. Завдяки підключенню робочого сопла струминного апарата до виходу теплообмінника розчинів по лінії слабко концентрованого розчину холодоагенту та абсорбенту, а приймальної камери до виходу абсорбера по лінії концентрованого розчину холодоагенту та абсорбенту, для рецир 89560 4 куляції в абсорбері концентрованого розчину холодоагенту та абсорбенту використовують енергію слабко концентрованого розчину холодоагенту та абсорбенту, який розширюють у робочому соплі струминного апарату, і, відповідно, підвищують енергетичну ефективність холодильної машини. Енергія слабко концентрованого розчину холодоагенту та абсорбенту в противному випадку все рівно ніяк не використовується і втрачається при дроселювання (розширенні) слабко концентрованого розчину холодоагенту та абсорбенту від високого тиску в десорбері до низького тиску в абсорбері. На Фіг. зображено схему абсорбційної холодильної машини з рециркуляцію в абсорбері. Установка на Фіг. складається з десорбера 1 та підключених до нього ліній слабко концентрованого рідкого розчину холодоагенту та абсорбенту 2, концентрованого рідкого розчину холодоагенту та абсорбенту 3, пари холодоагенту високого тиску 4, конденсатора 5, до виходу якого по лінії рідкого холодоагенту 6 підключені послідовно парорідинний теплообмінник 7, регулюючий (дросельний) клапан 8 та вхід випарника 9, сполученого своїм виходом зі входом парорідинного теплообмінника 7 по лінії пари холодоагенту 10, вихід якого підключений до входу абсорбера 11. Вхід абсорбера 11 сполучений із виходом десорбера 1 по лінії слабко концентрованого рідкого розчину холодоагенту та абсорбенту 2, в яку послідовно включені теплообмінник розчинів 12 та робоче сопло 13 струминного апарата, до складу якого входять також приймальна камера 14 та дифузор 15, підключений до входу абсорбера 11, сполученого своїм виходом із приймальною камерою 14 струминного апарата, а також зі входом помпи концентрованого розчину холодоагенту та абсорбенту 16, підключеної своїм виходом до теплообмінника розчинів 12 по лінії концентрованого розчину холодоагенту та абсорбенту 3. Робота холодильної машини на Фіг. здійснюється таким чином. У десорбері 1 за рахунок підведення тепла від зовнішнього гріючого середовища, наприклад водяної пари, нагрітих води або газів, нагрівають концентрований рідкий розчин холодоагенту та абсорбенту, що надходить до десорбера 1 лінією 3, і випаровують холодоагент з нагрітого концентрованого рідкого розчину, тобто проводять десорбцію холодоагенту з концентрованого рідкого розчину холодоагенту та абсорбенту. При цьому концентрація рідкого розчину холодоагенту та абсорбенту зменшується і утворюється, з одного боку, слабко концентрований рідкий розчин холодоагенту та абсорбенту, який відводиться від десорбера лінією 2, а з іншого, - пара холодоагенту високого тиску, що відводиться від десорбера 1 лінією 4. Пару холодоагенту високого, тиску конденсують у конденсаторі 5, відводячи тепло конденсації охолоджуючим середовищем (водою), а сконденсаний рідкий холодоагент направляють лінією рідкого холодоагенту високого тиску 6 в парорідинний теплообмінник 7, де його охолоджують, перегріваючи пару холодоагенту низького тиску. Охолоджений рідкий холодоагент високого 5 89560 тиску розширюють (дроселюють) у регулюючому (дросельному) клапані 8 і подають у випарник 9, де його випаровують, охолоджуючи холодоносій, тобто виробляючи холод. Утворену у випарнику 9 пару холодоагенту низького тиску відводять лінією 10, перегріваючи її в парорідинному теплообміннику 7, і направляють в абсорбер 11, куди подають також слабко концентрований розчин холодоагенту та абсорбенту з десорбера 1 лінією 2, який спочатку охолоджують у теплообміннику розчинів 12, відводячи тепло на нагрів концентрованого розчину холодоагенту та абсорбенту. Охолоджений слабко концентрований розчин холодоагенту та абсорбенту високого тиску розширюють у робочому соплі 13 струминного апарата, за рахунок енергії розширення підсмоктують у приймальну камеру 14 концентрований розчин холодоагенту та абсорбенту з абсорбера 11, змішують обидва розчини із підвищенням тиску їх суміші в дифузорі 15 струминного апарата і подають в абсорбер 11, де суміш розчинів абсорбує (поглинає) пару холодоагенту із утворенням у результаті концентрованого розчину холодоагенту та абсорбенту. З абсорбера Комп’ютерна верстка Л. Купенко 6 11 основну частку концентрованого розчину подають помпою концентрованого розчину 16 до теплообмінника розчинів 12, де його нагрівають, охолоджуючи слабко концентрований розчин, що проходить через теплообмінник розчинів 12 лінією 2. Нагрітий концентрований розчин направляють лінією 3 в десорбер 1. Другу, меншу, частку концентрованого розчину подають з абсорбера 11 у приймальну камеру 14 струминного апарата, а після змішування зі слабко концентрованим розчином, що надходить до приймальної камери 14 через робоче сопло 13, та підвищення тиску в дифузорі 15 струминного апарата спрямовують в абсорбер 11, здійснюючи таким чином рециркуляцію концентрованого розчину в абсорбері 11. Завдяки використанню для рециркуляції в абсорбері енергії розширення слабко концентрованого розчину холодоагенту та абсорбенту підвищують енергетичну ефективність холодильної машини порівняно з прототипом, де на рециркуляцію витрачається частка потужності помпи концентрованого розчину. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAbsorption refrigerating machine with re-circulation in absorber
Автори англійськоюRadchenko Andrii Mykolaiovych, Radchenko Roman Mykolaiovych, Radchenko Mykola Ivanovych, Konovalov Dmytro Viktorovych, Krasylschikov Yehor Oleksandrovych, Saparmamedov Andrii Nazarmamedovych
Назва патенту російськоюАбсорбционная холодильная машина с рециркуляцией в абсорбере
Автори російськоюРадченко Андрей Николаевич, Радченко Роман Николаевич, Радченко Николай Иванович, Коновалов Дмитрий Викторович, Красильщиков Егор Александрович, Сапармамедов Андрей Назармамедович
МПК / Мітки
МПК: F25B 15/12
Мітки: машина, абсорбері, холодильна, абсорбційна, рециркуляцією
