Вагінальний тренажер-еспандер

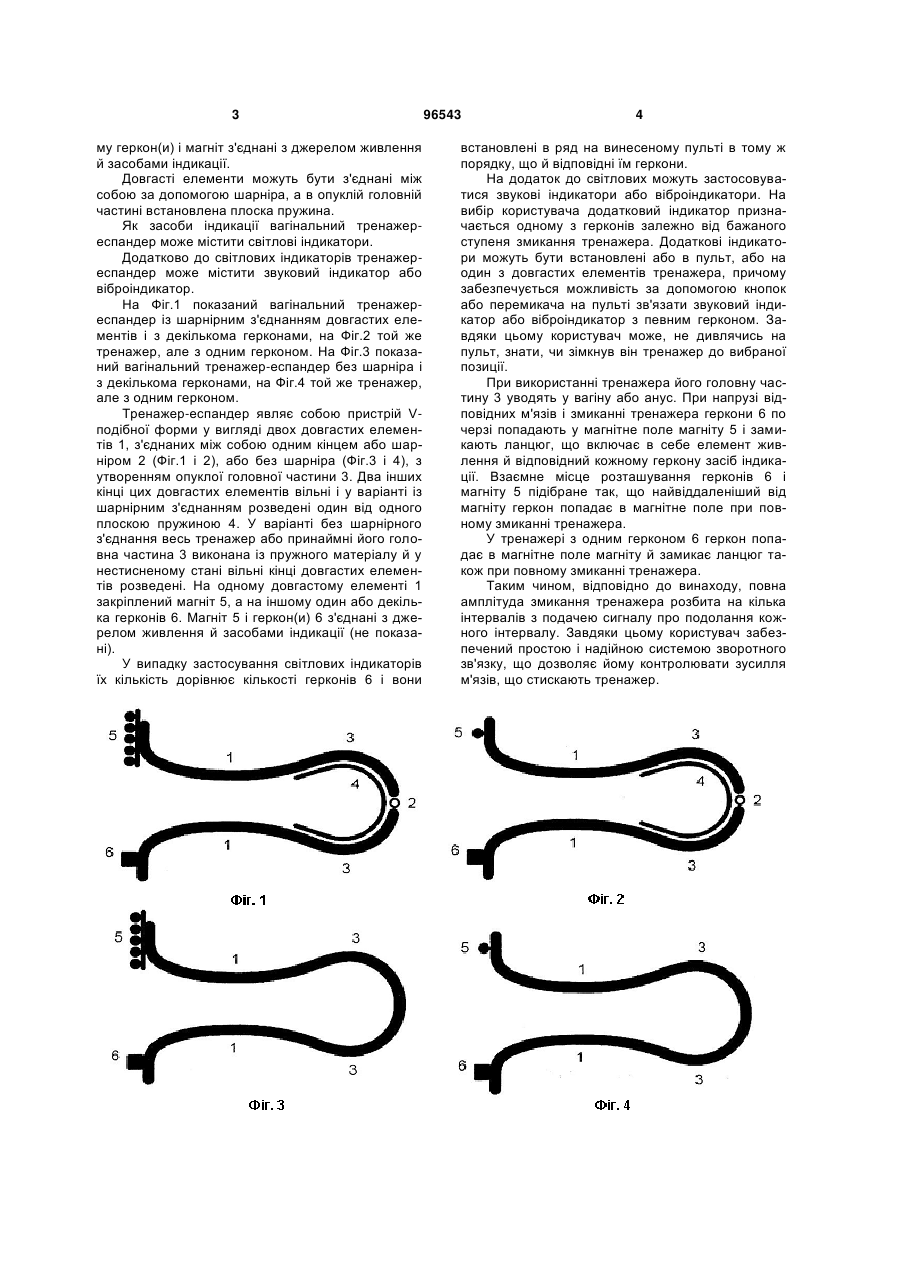

1. Вагінальний тренажер-еспандер, який являє собою V-подібний пристрій у вигляді двох довгастих елементів, пружно з'єднаних між собою одним кінцем з утворенням опуклої головної частини, який відрізняється тим, що на одному з 3 му геркон(и) і магніт з'єднані з джерелом живлення й засобами індикації. Довгасті елементи можуть бути з'єднані між собою за допомогою шарніра, а в опуклій головній частині встановлена плоска пружина. Як засоби індикації вагінальний тренажереспандер може містити світлові індикатори. Додатково до світлових індикаторів тренажереспандер може містити звуковий індикатор або віброіндикатор. На Фіг.1 показаний вагінальний тренажереспандер із шарнірним з'єднанням довгастих елементів і з декількома герконами, на Фіг.2 той же тренажер, але з одним герконом. На Фіг.3 показаний вагінальний тренажер-еспандер без шарніра і з декількома герконами, на Фіг.4 той же тренажер, але з одним герконом. Тренажер-еспандер являє собою пристрій Vподібної форми у вигляді двох довгастих елементів 1, з'єднаних між собою одним кінцем або шарніром 2 (Фіг.1 і 2), або без шарніра (Фіг.3 і 4), з утворенням опуклої головної частини 3. Два інших кінці цих довгастих елементів вільні і у варіанті із шарнірним з'єднанням розведені один від одного плоскою пружиною 4. У варіанті без шарнірного з'єднання весь тренажер або принаймні його головна частина 3 виконана із пружного матеріалу й у нестисненому стані вільні кінці довгастих елементів розведені. На одному довгастому елементі 1 закріплений магніт 5, а на іншому один або декілька герконів 6. Магніт 5 і геркон(и) 6 з'єднані з джерелом живлення й засобами індикації (не показані). У випадку застосування світлових індикаторів їх кількість дорівнює кількості герконів 6 і вони 96543 4 встановлені в ряд на винесеному пульті в тому ж порядку, що й відповідні їм геркони. На додаток до світлових можуть застосовуватися звукові індикатори або віброіндикатори. На вибір користувача додатковий індикатор призначається одному з герконів залежно від бажаного ступеня змикання тренажера. Додаткові індикатори можуть бути встановлені або в пульт, або на один з довгастих елементів тренажера, причому забезпечується можливість за допомогою кнопок або перемикача на пульті зв'язати звуковий індикатор або віброіндикатор з певним герконом. Завдяки цьому користувач може, не дивлячись на пульт, знати, чи зімкнув він тренажер до вибраної позиції. При використанні тренажера його головну частину 3 уводять у вагіну або анус. При напрузі відповідних м'язів і змиканні тренажера геркони 6 по черзі попадають у магнітне поле магніту 5 і замикають ланцюг, що включає в себе елемент живлення й відповідний кожному геркону засіб індикації. Взаємне місце розташування герконів 6 і магніту 5 підібране так, що найвіддаленіший від магніту геркон попадає в магнітне поле при повному змиканні тренажера. У тренажері з одним герконом 6 геркон попадає в магнітне поле магніту й замикає ланцюг також при повному змиканні тренажера. Таким чином, відповідно до винаходу, повна амплітуда змикання тренажера розбита на кілька інтервалів з подачею сигналу про подолання кожного інтервалу. Завдяки цьому користувач забезпечений простою і надійною системою зворотного зв'язку, що дозволяє йому контролювати зусилля м'язів, що стискають тренажер. 5 Комп’ютерна верстка А. Рябко 96543 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
