Столик розсувний автоматичний

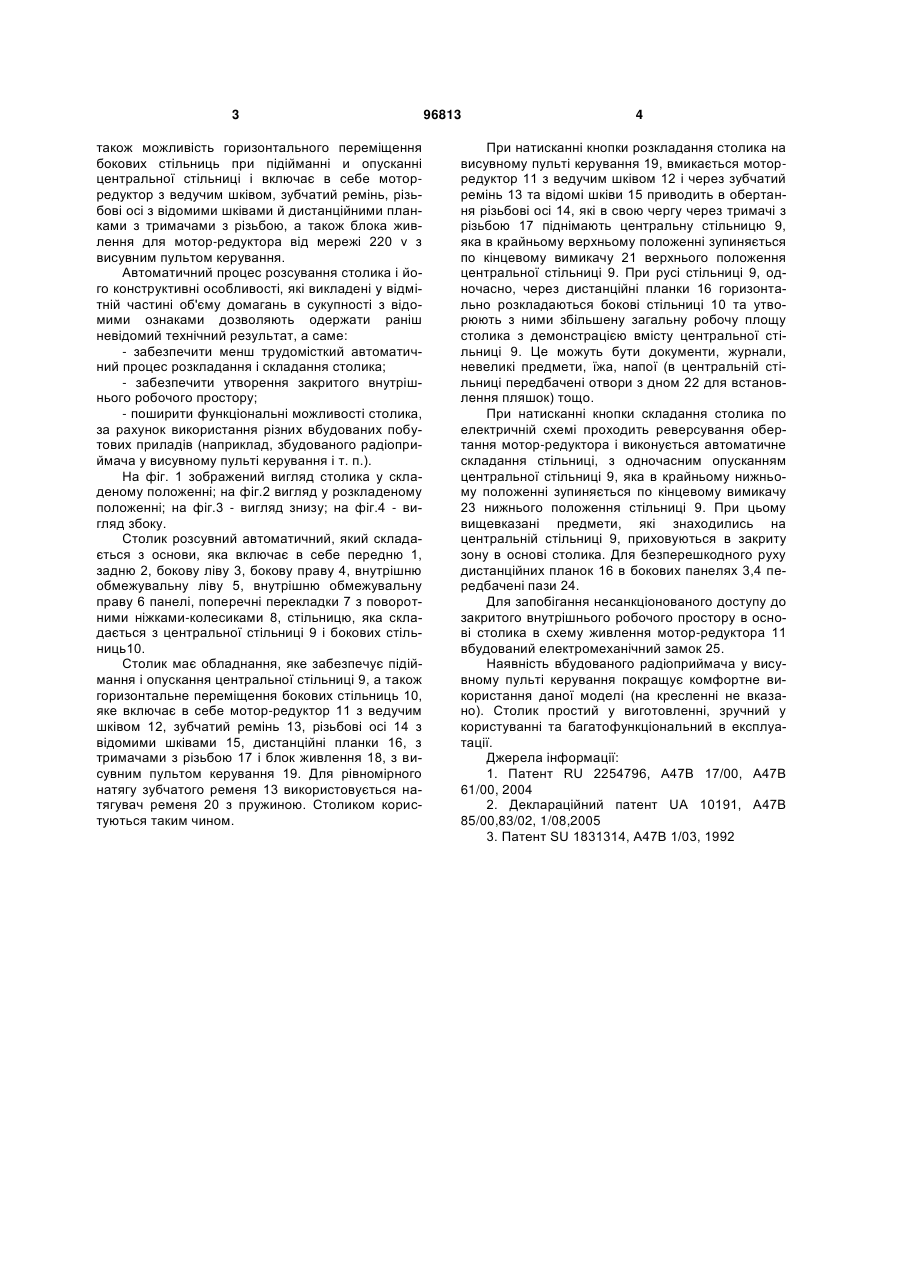

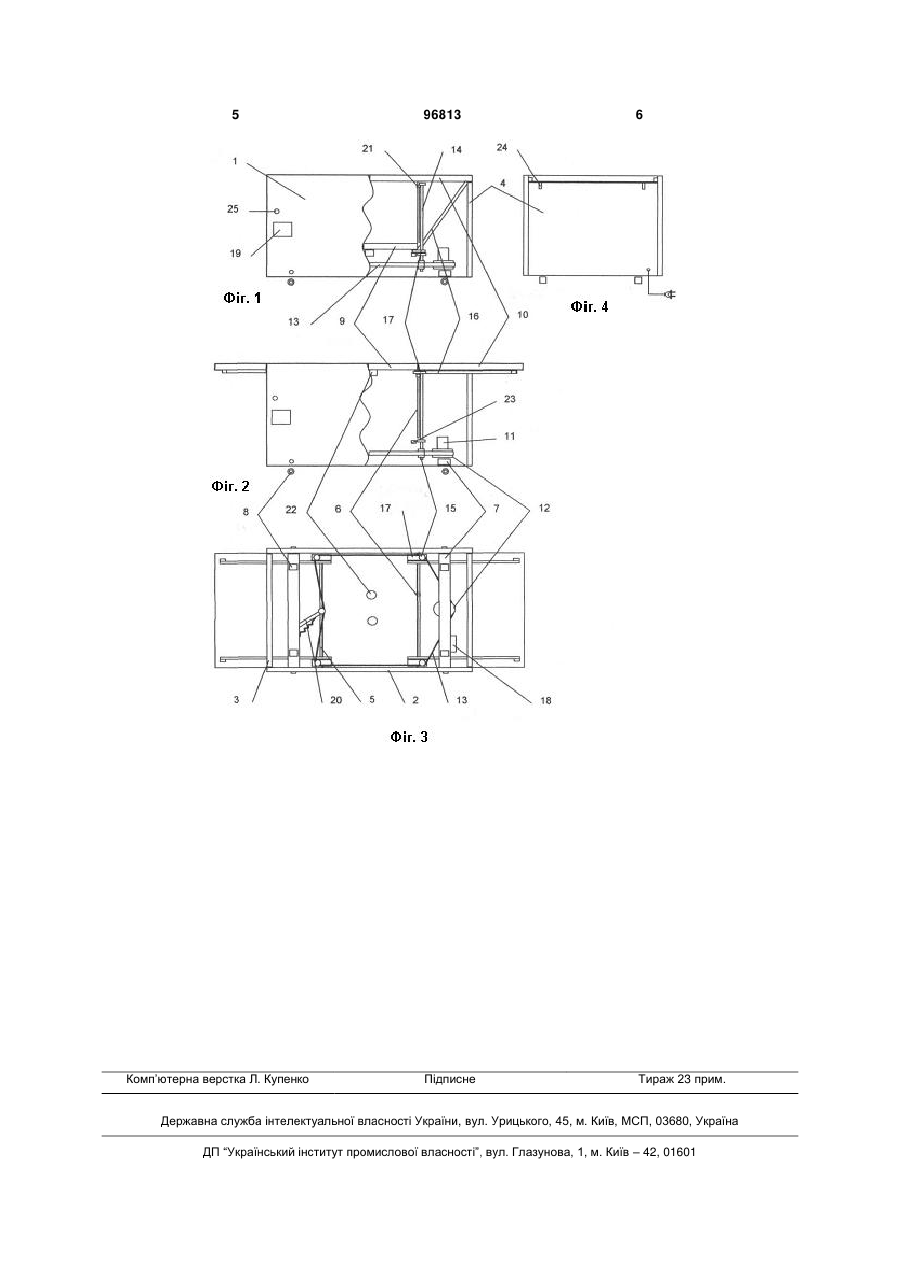

1. Столик розсувний, який складається з основи, що включає в себе з'єднані перекладками опорні елементи, стільницю, яка складається з центральної стільниці і зв'язаних з нею бокових стільниць, обладнання, яке забезпечує підіймання і опускання центральної стільниці, який відрізня C2 2 (19) 1 3 також можливість горизонтального переміщення бокових стільниць при підійманні и опусканні центральної стільниці і включає в себе моторредуктор з ведучим шківом, зубчатий ремінь, різьбові осі з відомими шківами й дистанційними планками з тримачами з різьбою, а також блока живлення для мотор-редуктора від мережі 220 v з висувним пультом керування. Автоматичний процес розсування столика і його конструктивні особливості, які викладені у відмітній частині об'єму домагань в сукупності з відомими ознаками дозволяють одержати раніш невідомий технічний результат, а саме: - забезпечити менш трудомісткий автоматичний процес розкладання і складання столика; - забезпечити утворення закритого внутрішнього робочого простору; - поширити функціональні можливості столика, за рахунок використання різних вбудованих побутових приладів (наприклад, збудованого радіоприймача у висувному пульті керування і т. п.). На фіг. 1 зображений вигляд столика у складеному положенні; на фіг.2 вигляд у розкладеному положенні; на фіг.3 - вигляд знизу; на фіг.4 - вигляд збоку. Столик розсувний автоматичний, який складається з основи, яка включає в себе передню 1, задню 2, бокову ліву 3, бокову праву 4, внутрішню обмежувальну ліву 5, внутрішню обмежувальну праву 6 панелі, поперечні перекладки 7 з поворотними ніжками-колесиками 8, стільницю, яка складається з центральної стільниці 9 і бокових стільниць10. Столик має обладнання, яке забезпечує підіймання і опускання центральної стільниці 9, а також горизонтальне переміщення бокових стільниць 10, яке включає в себе мотор-редуктор 11 з ведучим шківом 12, зубчатий ремінь 13, різьбові осі 14 з відомими шківами 15, дистанційні планки 16, з тримачами з різьбою 17 і блок живлення 18, з висувним пультом керування 19. Для рівномірного натягу зубчатого ременя 13 використовується натягувач ременя 20 з пружиною. Столиком користуються таким чином. 96813 4 При натисканні кнопки розкладання столика на висувному пульті керування 19, вмикається моторредуктор 11 з ведучим шківом 12 і через зубчатий ремінь 13 та відомі шківи 15 приводить в обертання різьбові осі 14, які в свою чергу через тримачі з різьбою 17 піднімають центральну стільницю 9, яка в крайньому верхньому положенні зупиняється по кінцевому вимикачу 21 верхнього положення центральної стільниці 9. При русі стільниці 9, одночасно, через дистанційні планки 16 горизонтально розкладаються бокові стільниці 10 та утворюють з ними збільшену загальну робочу площу столика з демонстрацією вмісту центральної стільниці 9. Це можуть бути документи, журнали, невеликі предмети, їжа, напої (в центральній стільниці передбачені отвори з дном 22 для встановлення пляшок) тощо. При натисканні кнопки складання столика по електричній схемі проходить реверсування обертання мотор-редуктора і виконується автоматичне складання стільниці, з одночасним опусканням центральної стільниці 9, яка в крайньому нижньому положенні зупиняється по кінцевому вимикачу 23 нижнього положення стільниці 9. При цьому вищевказані предмети, які знаходились на центральній стільниці 9, приховуються в закриту зону в основі столика. Для безперешкодного руху дистанційних планок 16 в бокових панелях 3,4 передбачені пази 24. Для запобігання несанкціонованого доступу до закритого внутрішнього робочого простору в основі столика в схему живлення мотор-редуктора 11 вбудований електромеханічний замок 25. Наявність вбудованого радіоприймача у висувному пульті керування покращує комфортне використання даної моделі (на кресленні не вказано). Столик простий у виготовленні, зручний у користуванні та багатофункціональний в експлуатації. Джерела інформації: 1. Патент RU 2254796, А47В 17/00, А47В 61/00, 2004 2. Деклараційний патент UA 10191, А47В 85/00,83/02, 1/08,2005 3. Патент SU 1831314, А47В 1/03, 1992 5 Комп’ютерна верстка Л. Купенко 96813 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
