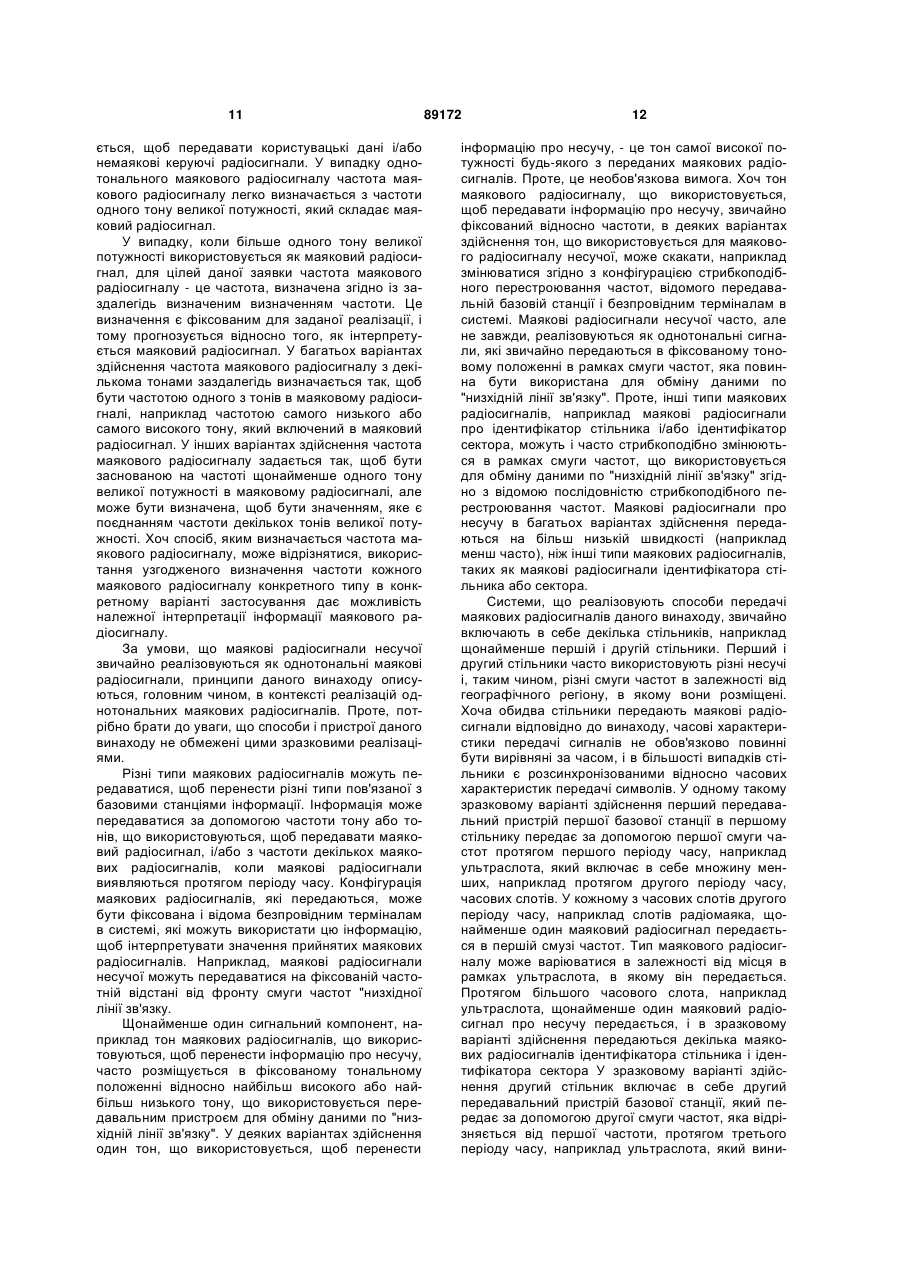

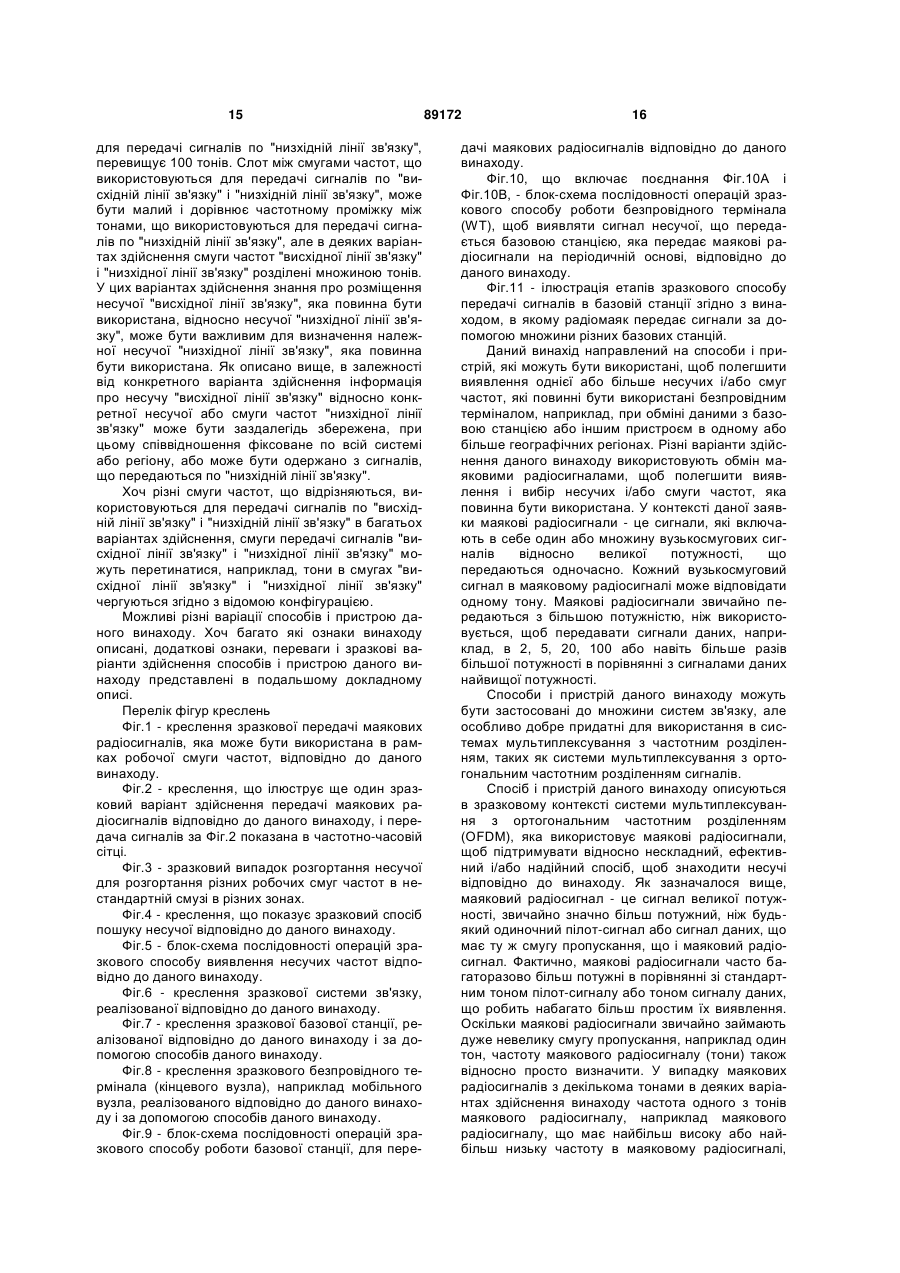

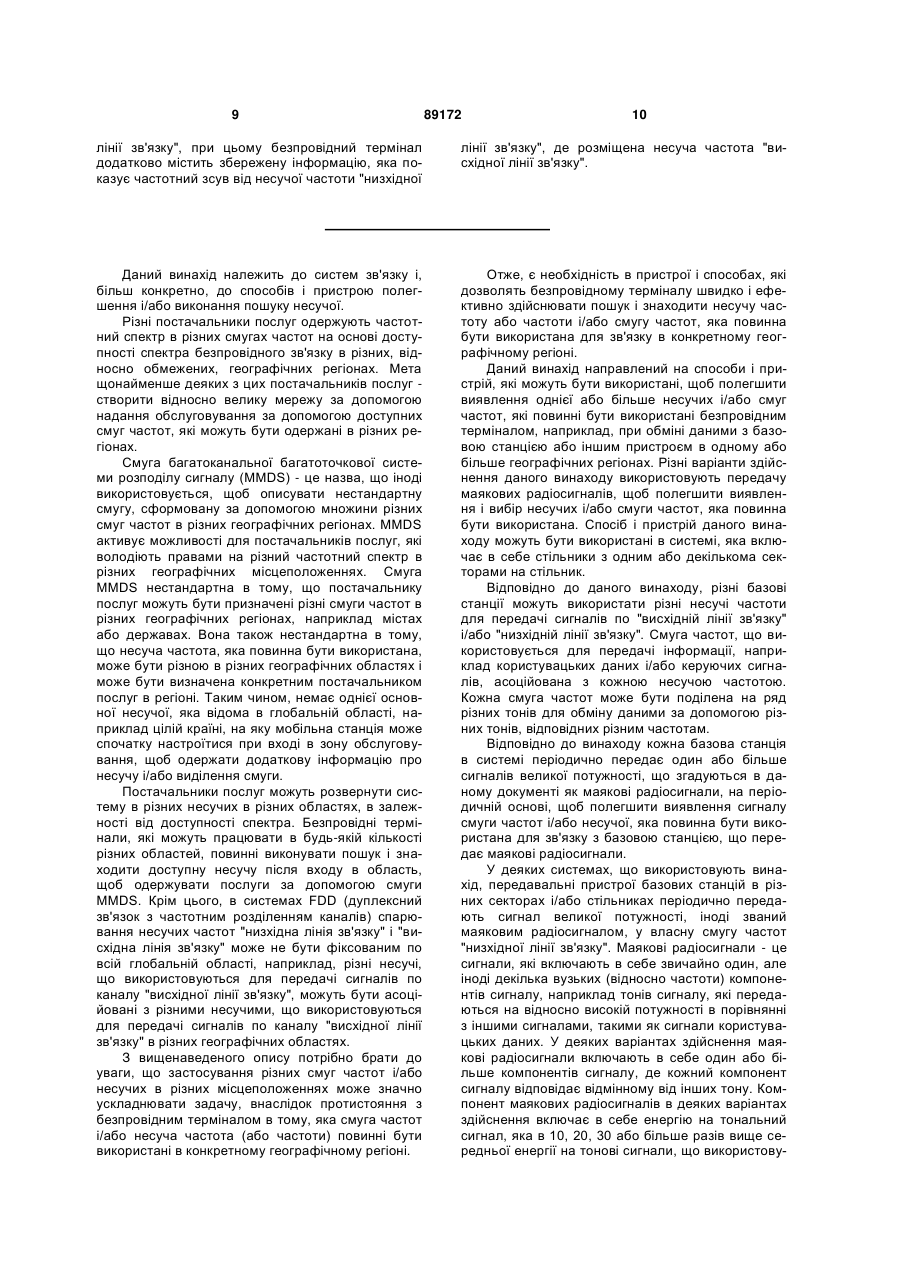

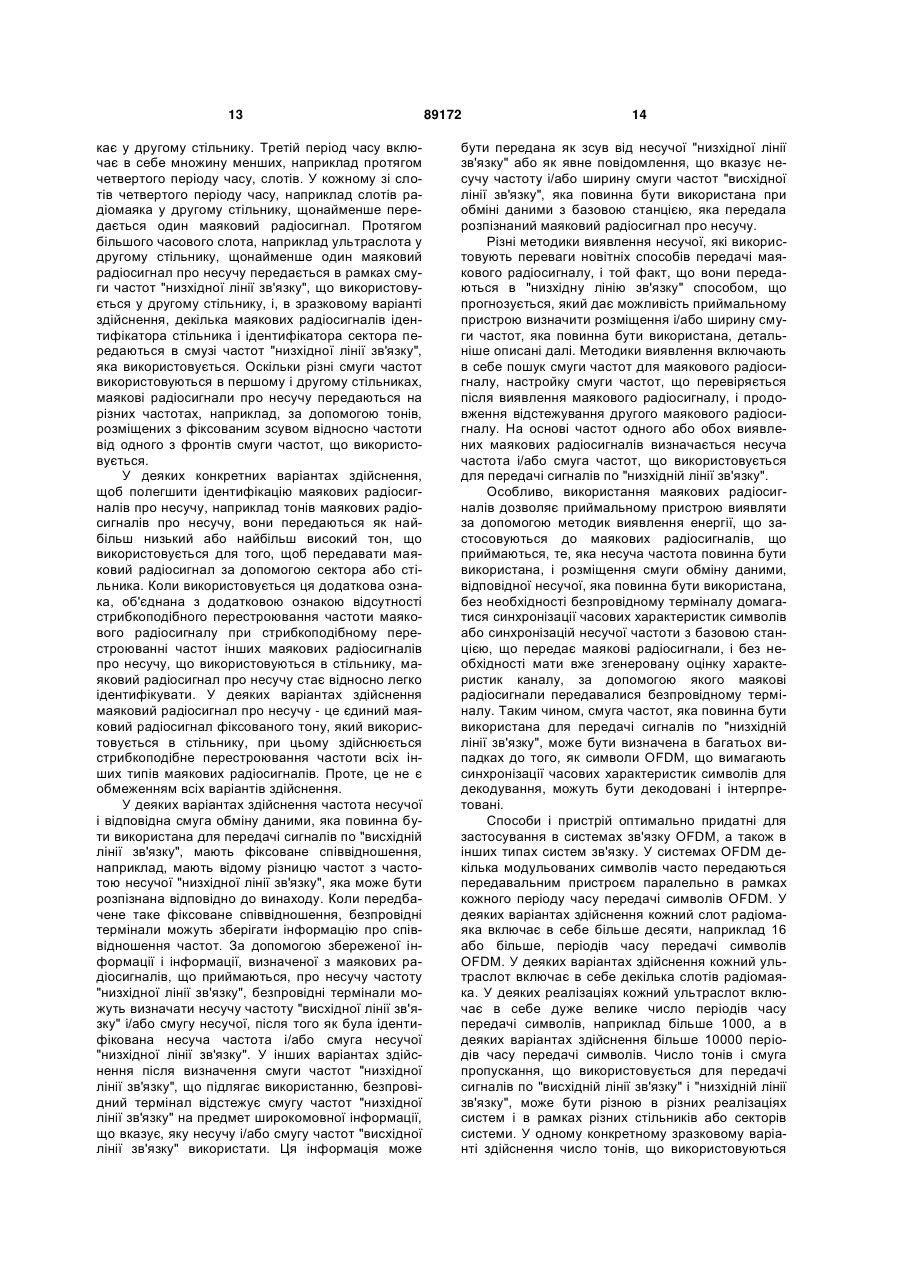

Способи і пристрій для пошуку несучої частоти

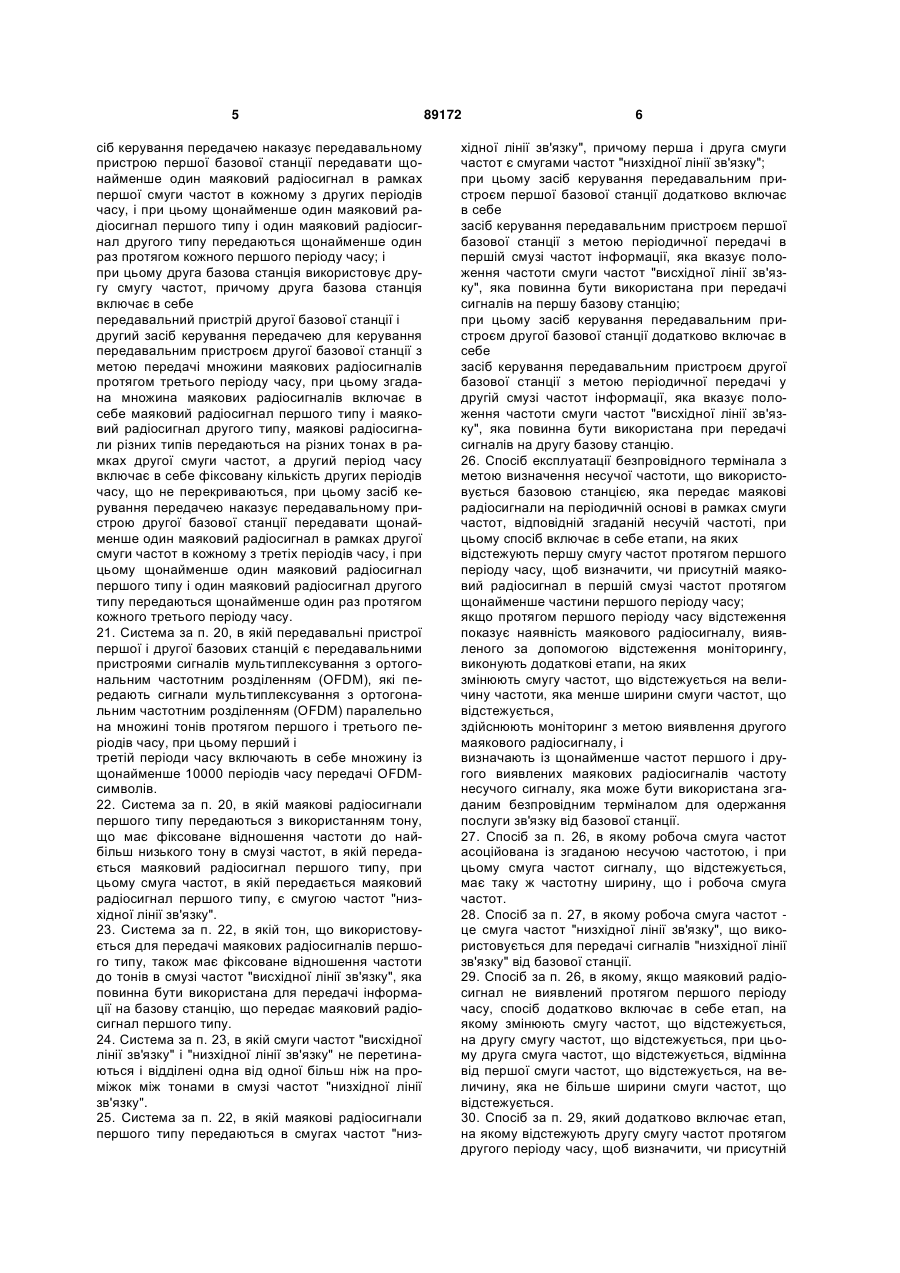

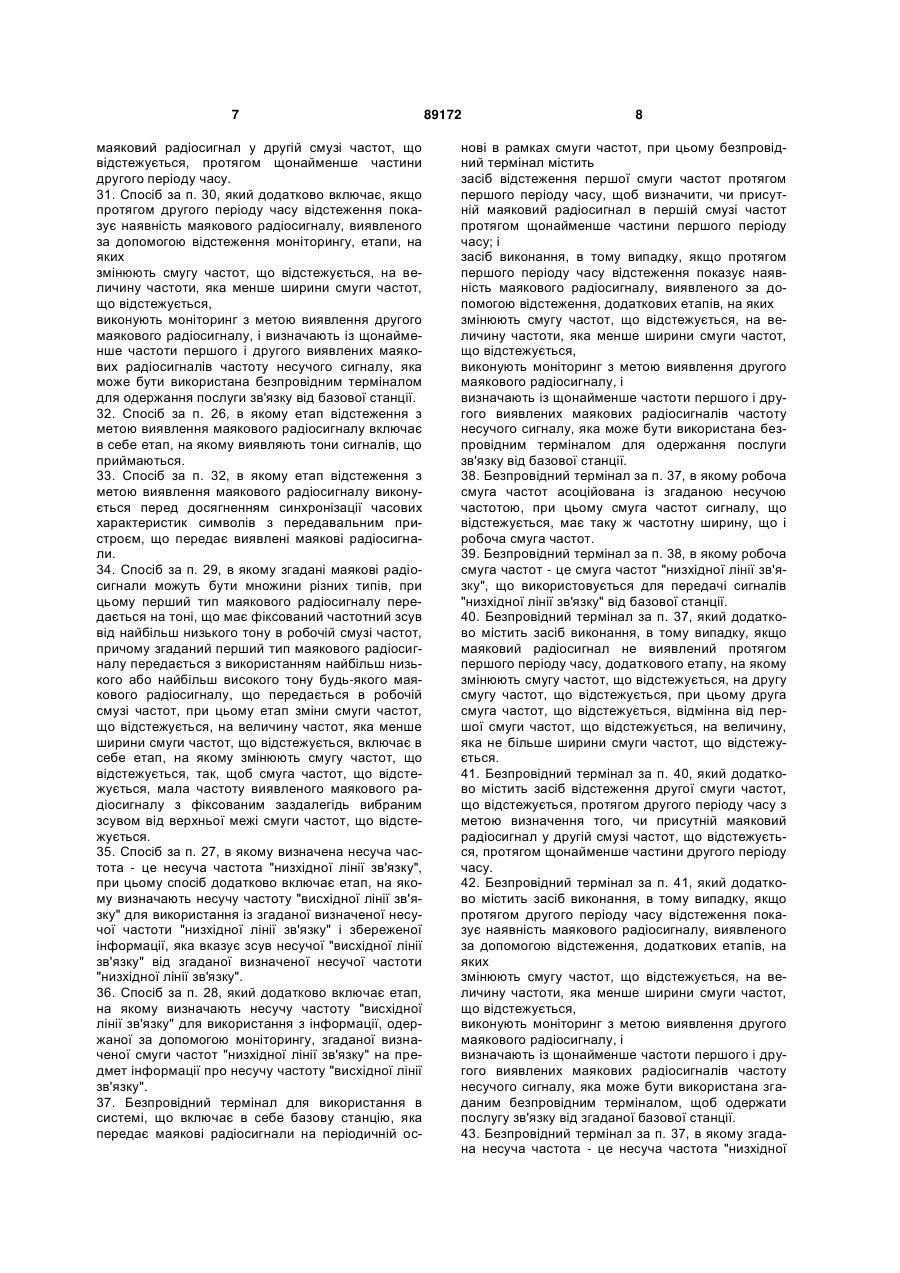

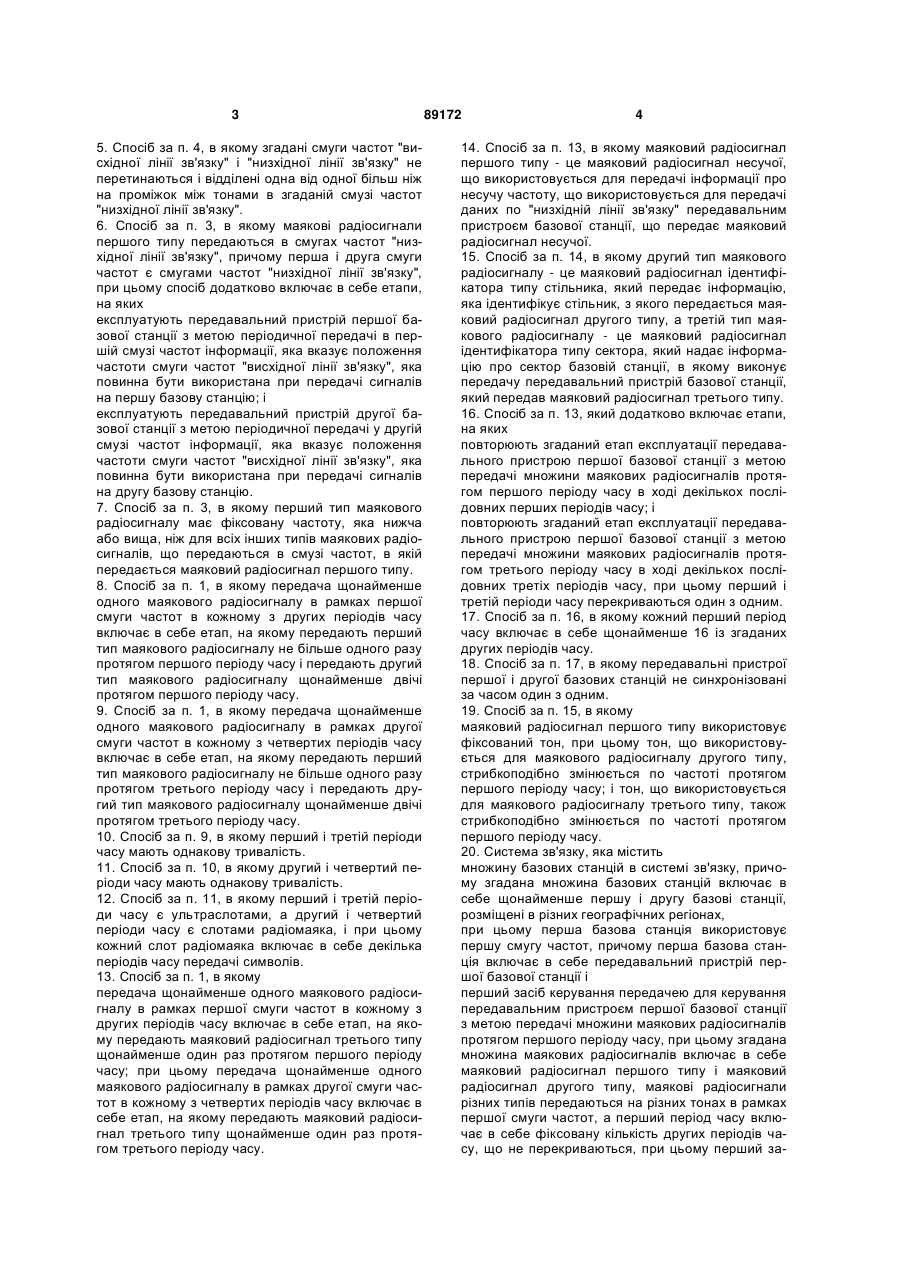

1. Спосіб експлуатації множини базових станцій в системі зв'язку, причому згадана множина базових станцій включає в себе щонайменше першу і другу базові станції, розміщені в різних географічних регіонах, при цьому перша базова станція використовує першу смугу частот, друга базова станція використовує другу смугу частот, яка відмінна від першої смуги частот, при цьому спосіб включає етапи, на яких: експлуатують передавальний пристрій першої базової станції, розміщений в першій базовій станції, з метою передачі множини маякових радіосигналів протягом першого періоду часу, при цьому згадана множина маякових радіосигналів включає в себе маяковий радіосигнал першого типу і маяковий радіосигнал другого типу, а перший період часу включає в себе фіксовану кількість других періодів часу, що не перекриваються, причому даний етап експлуатації передавального пристрою першої базової станції з метою передачі включає в себе етапи, на яких передають щонайменше один маяковий радіосигнал в рамках першої смуги частот в кожному з других періодів часу, при цьому маякові радіосигнали 2 (19) 1 3 5. Спосіб за п. 4, в якому згадані смуги частот "висхідної лінії зв'язку" і "низхідної лінії зв'язку" не перетинаються і відділені одна від одної більш ніж на проміжок між тонами в згаданій смузі частот "низхідної лінії зв'язку". 6. Спосіб за п. 3, в якому маякові радіосигнали першого типу передаються в смугах частот "низхідної лінії зв'язку", причому перша і друга смуги частот є смугами частот "низхідної лінії зв'язку", при цьому спосіб додатково включає в себе етапи, на яких експлуатують передавальний пристрій першої базової станції з метою періодичної передачі в першій смузі частот інформації, яка вказує положення частоти смуги частот "висхідної лінії зв'язку", яка повинна бути використана при передачі сигналів на першу базову станцію; і експлуатують передавальний пристрій другої базової станції з метою періодичної передачі у другій смузі частот інформації, яка вказує положення частоти смуги частот "висхідної лінії зв'язку", яка повинна бути використана при передачі сигналів на другу базову станцію. 7. Спосіб за п. 3, в якому перший тип маякового радіосигналу має фіксовану частоту, яка нижча або вища, ніж для всіх інших типів маякових радіосигналів, що передаються в смузі частот, в якій передається маяковий радіосигнал першого типу. 8. Спосіб за п. 1, в якому передача щонайменше одного маякового радіосигналу в рамках першої смуги частот в кожному з других періодів часу включає в себе етап, на якому передають перший тип маякового радіосигналу не більше одного разу протягом першого періоду часу і передають другий тип маякового радіосигналу щонайменше двічі протягом першого періоду часу. 9. Спосіб за п. 1, в якому передача щонайменше одного маякового радіосигналу в рамках другої смуги частот в кожному з четвертих періодів часу включає в себе етап, на якому передають перший тип маякового радіосигналу не більше одного разу протягом третього періоду часу і передають другий тип маякового радіосигналу щонайменше двічі протягом третього періоду часу. 10. Спосіб за п. 9, в якому перший і третій періоди часу мають однакову тривалість. 11. Спосіб за п. 10, в якому другий і четвертий періоди часу мають однакову тривалість. 12. Спосіб за п. 11, в якому перший і третій періоди часу є ультраслотами, а другий і четвертий періоди часу є слотами радіомаяка, і при цьому кожний слот радіомаяка включає в себе декілька періодів часу передачі символів. 13. Спосіб за п. 1, в якому передача щонайменше одного маякового радіосигналу в рамках першої смуги частот в кожному з других періодів часу включає в себе етап, на якому передають маяковий радіосигнал третього типу щонайменше один раз протягом першого періоду часу; при цьому передача щонайменше одного маякового радіосигналу в рамках другої смуги частот в кожному з четвертих періодів часу включає в себе етап, на якому передають маяковий радіосигнал третього типу щонайменше один раз протягом третього періоду часу. 89172 4 14. Спосіб за п. 13, в якому маяковий радіосигнал першого типу - це маяковий радіосигнал несучої, що використовується для передачі інформації про несучу частоту, що використовується для передачі даних по "низхідній лінії зв'язку" передавальним пристроєм базової станції, що передає маяковий радіосигнал несучої. 15. Спосіб за п. 14, в якому другий тип маякового радіосигналу - це маяковий радіосигнал ідентифікатора типу стільника, який передає інформацію, яка ідентифікує стільник, з якого передається маяковий радіосигнал другого типу, а третій тип маякового радіосигналу - це маяковий радіосигнал ідентифікатора типу сектора, який надає інформацію про сектор базовій станції, в якому виконує передачу передавальний пристрій базової станції, який передав маяковий радіосигнал третього типу. 16. Спосіб за п. 13, який додатково включає етапи, на яких повторюють згаданий етап експлуатації передавального пристрою першої базової станції з метою передачі множини маякових радіосигналів протягом першого періоду часу в ході декількох послідовних перших періодів часу; і повторюють згаданий етап експлуатації передавального пристрою першої базової станції з метою передачі множини маякових радіосигналів протягом третього періоду часу в ході декількох послідовних третіх періодів часу, при цьому перший і третій періоди часу перекриваються один з одним. 17. Спосіб за п. 16, в якому кожний перший період часу включає в себе щонайменше 16 із згаданих других періодів часу. 18. Спосіб за п. 17, в якому передавальні пристрої першої і другої базових станцій не синхронізовані за часом один з одним. 19. Спосіб за п. 15, в якому маяковий радіосигнал першого типу використовує фіксований тон, при цьому тон, що використовується для маякового радіосигналу другого типу, стрибкоподібно змінюється по частоті протягом першого періоду часу; і тон, що використовується для маякового радіосигналу третього типу, також стрибкоподібно змінюється по частоті протягом першого періоду часу. 20. Система зв'язку, яка містить множину базових станцій в системі зв'язку, причому згадана множина базових станцій включає в себе щонайменше першу і другу базові станції, розміщені в різних географічних регіонах, при цьому перша базова станція використовує першу смугу частот, причому перша базова станція включає в себе передавальний пристрій першої базової станції і перший засіб керування передачею для керування передавальним пристроєм першої базової станції з метою передачі множини маякових радіосигналів протягом першого періоду часу, при цьому згадана множина маякових радіосигналів включає в себе маяковий радіосигнал першого типу і маяковий радіосигнал другого типу, маякові радіосигнали різних типів передаються на різних тонах в рамках першої смуги частот, а перший період часу включає в себе фіксовану кількість других періодів часу, що не перекриваються, при цьому перший за 5 сіб керування передачею наказує передавальному пристрою першої базової станції передавати щонайменше один маяковий радіосигнал в рамках першої смуги частот в кожному з других періодів часу, і при цьому щонайменше один маяковий радіосигнал першого типу і один маяковий радіосигнал другого типу передаються щонайменше один раз протягом кожного першого періоду часу; і при цьому друга базова станція використовує другу смугу частот, причому друга базова станція включає в себе передавальний пристрій другої базової станції і другий засіб керування передачею для керування передавальним пристроєм другої базової станції з метою передачі множини маякових радіосигналів протягом третього періоду часу, при цьому згадана множина маякових радіосигналів включає в себе маяковий радіосигнал першого типу і маяковий радіосигнал другого типу, маякові радіосигнали різних типів передаються на різних тонах в рамках другої смуги частот, а другий період часу включає в себе фіксовану кількість других періодів часу, що не перекриваються, при цьому засіб керування передачею наказує передавальному пристрою другої базової станції передавати щонайменше один маяковий радіосигнал в рамках другої смуги частот в кожному з третіх періодів часу, і при цьому щонайменше один маяковий радіосигнал першого типу і один маяковий радіосигнал другого типу передаються щонайменше один раз протягом кожного третього періоду часу. 21. Система за п. 20, в якій передавальні пристрої першої і другої базових станцій є передавальними пристроями сигналів мультиплексування з ортогональним частотним розділенням (OFDM), які передають сигнали мультиплексування з ортогональним частотним розділенням (OFDM) паралельно на множині тонів протягом першого і третього періодів часу, при цьому перший і третій періоди часу включають в себе множину із щонайменше 10000 періодів часу передачі OFDMсимволів. 22. Система за п. 20, в якій маякові радіосигнали першого типу передаються з використанням тону, що має фіксоване відношення частоти до найбільш низького тону в смузі частот, в якій передається маяковий радіосигнал першого типу, при цьому смуга частот, в якій передається маяковий радіосигнал першого типу, є смугою частот "низхідної лінії зв'язку". 23. Система за п. 22, в якій тон, що використовується для передачі маякових радіосигналів першого типу, також має фіксоване відношення частоти до тонів в смузі частот "висхідної лінії зв'язку", яка повинна бути використана для передачі інформації на базову станцію, що передає маяковий радіосигнал першого типу. 24. Система за п. 23, в якій смуги частот "висхідної лінії зв'язку" і "низхідної лінії зв'язку" не перетинаються і відділені одна від одної більш ніж на проміжок між тонами в смузі частот "низхідної лінії зв'язку". 25. Система за п. 22, в якій маякові радіосигнали першого типу передаються в смугах частот "низ 89172 6 хідної лінії зв'язку", причому перша і друга смуги частот є смугами частот "низхідної лінії зв'язку"; при цьому засіб керування передавальним пристроєм першої базової станції додатково включає в себе засіб керування передавальним пристроєм першої базової станції з метою періодичної передачі в першій смузі частот інформації, яка вказує положення частоти смуги частот "висхідної лінії зв'язку", яка повинна бути використана при передачі сигналів на першу базову станцію; при цьому засіб керування передавальним пристроєм другої базової станції додатково включає в себе засіб керування передавальним пристроєм другої базової станції з метою періодичної передачі у другій смузі частот інформації, яка вказує положення частоти смуги частот "висхідної лінії зв'язку", яка повинна бути використана при передачі сигналів на другу базову станцію. 26. Спосіб експлуатації безпровідного термінала з метою визначення несучої частоти, що використовується базовою станцією, яка передає маякові радіосигнали на періодичній основі в рамках смуги частот, відповідній згаданій несучій частоті, при цьому спосіб включає в себе етапи, на яких відстежують першу смугу частот протягом першого періоду часу, щоб визначити, чи присутній маяковий радіосигнал в першій смузі частот протягом щонайменше частини першого періоду часу; якщо протягом першого періоду часу відстеження показує наявність маякового радіосигналу, виявленого за допомогою відстеження моніторингу, виконують додаткові етапи, на яких змінюють смугу частот, що відстежується на величину частоти, яка менше ширини смуги частот, що відстежується, здійснюють моніторинг з метою виявлення другого маякового радіосигналу, і визначають із щонайменше частот першого і другого виявлених маякових радіосигналів частоту несучого сигналу, яка може бути використана згаданим безпровідним терміналом для одержання послуги зв'язку від базової станції. 27. Спосіб за п. 26, в якому робоча смуга частот асоційована із згаданою несучою частотою, і при цьому смуга частот сигналу, що відстежується, має таку ж частотну ширину, що і робоча смуга частот. 28. Спосіб за п. 27, в якому робоча смуга частот це смуга частот "низхідної лінії зв'язку", що використовується для передачі сигналів "низхідної лінії зв'язку" від базової станції. 29. Спосіб за п. 26, в якому, якщо маяковий радіосигнал не виявлений протягом першого періоду часу, спосіб додатково включає в себе етап, на якому змінюють смугу частот, що відстежується, на другу смугу частот, що відстежується, при цьому друга смуга частот, що відстежується, відмінна від першої смуги частот, що відстежується, на величину, яка не більше ширини смуги частот, що відстежується. 30. Спосіб за п. 29, який додатково включає етап, на якому відстежують другу смугу частот протягом другого періоду часу, щоб визначити, чи присутній 7 маяковий радіосигнал у другій смузі частот, що відстежується, протягом щонайменше частини другого періоду часу. 31. Спосіб за п. 30, який додатково включає, якщо протягом другого періоду часу відстеження показує наявність маякового радіосигналу, виявленого за допомогою відстеження моніторингу, етапи, на яких змінюють смугу частот, що відстежується, на величину частоти, яка менше ширини смуги частот, що відстежується, виконують моніторинг з метою виявлення другого маякового радіосигналу, і визначають із щонайменше частоти першого і другого виявлених маякових радіосигналів частоту несучого сигналу, яка може бути використана безпровідним терміналом для одержання послуги зв'язку від базової станції. 32. Спосіб за п. 26, в якому етап відстеження з метою виявлення маякового радіосигналу включає в себе етап, на якому виявляють тони сигналів, що приймаються. 33. Спосіб за п. 32, в якому етап відстеження з метою виявлення маякового радіосигналу виконується перед досягненням синхронізації часових характеристик символів з передавальним пристроєм, що передає виявлені маякові радіосигнали. 34. Спосіб за п. 29, в якому згадані маякові радіосигнали можуть бути множини різних типів, при цьому перший тип маякового радіосигналу передається на тоні, що має фіксований частотний зсув від найбільш низького тону в робочій смузі частот, причому згаданий перший тип маякового радіосигналу передається з використанням найбільш низького або найбільш високого тону будь-якого маякового радіосигналу, що передається в робочій смузі частот, при цьому етап зміни смуги частот, що відстежується, на величину частот, яка менше ширини смуги частот, що відстежується, включає в себе етап, на якому змінюють смугу частот, що відстежується, так, щоб смуга частот, що відстежується, мала частоту виявленого маякового радіосигналу з фіксованим заздалегідь вибраним зсувом від верхньої межі смуги частот, що відстежується. 35. Спосіб за п. 27, в якому визначена несуча частота - це несуча частота "низхідної лінії зв'язку", при цьому спосіб додатково включає етап, на якому визначають несучу частоту "висхідної лінії зв'язку" для використання із згаданої визначеної несучої частоти "низхідної лінії зв'язку" і збереженої інформації, яка вказує зсув несучої "висхідної лінії зв'язку" від згаданої визначеної несучої частоти "низхідної лінії зв'язку". 36. Спосіб за п. 28, який додатково включає етап, на якому визначають несучу частоту "висхідної лінії зв'язку" для використання з інформації, одержаної за допомогою моніторингу, згаданої визначеної смуги частот "низхідної лінії зв'язку" на предмет інформації про несучу частоту "висхідної лінії зв'язку". 37. Безпровідний термінал для використання в системі, що включає в себе базову станцію, яка передає маякові радіосигнали на періодичній ос 89172 8 нові в рамках смуги частот, при цьому безпровідний термінал містить засіб відстеження першої смуги частот протягом першого періоду часу, щоб визначити, чи присутній маяковий радіосигнал в першій смузі частот протягом щонайменше частини першого періоду часу; і засіб виконання, в тому випадку, якщо протягом першого періоду часу відстеження показує наявність маякового радіосигналу, виявленого за допомогою відстеження, додаткових етапів, на яких змінюють смугу частот, що відстежується, на величину частоти, яка менше ширини смуги частот, що відстежується, виконують моніторинг з метою виявлення другого маякового радіосигналу, і визначають із щонайменше частоти першого і другого виявлених маякових радіосигналів частоту несучого сигналу, яка може бути використана безпровідним терміналом для одержання послуги зв'язку від базової станції. 38. Безпровідний термінал за п. 37, в якому робоча смуга частот асоційована із згаданою несучою частотою, при цьому смуга частот сигналу, що відстежується, має таку ж частотну ширину, що і робоча смуга частот. 39. Безпровідний термінал за п. 38, в якому робоча смуга частот - це смуга частот "низхідної лінії зв'язку", що використовується для передачі сигналів "низхідної лінії зв'язку" від базової станції. 40. Безпровідний термінал за п. 37, який додатково містить засіб виконання, в тому випадку, якщо маяковий радіосигнал не виявлений протягом першого періоду часу, додаткового етапу, на якому змінюють смугу частот, що відстежується, на другу смугу частот, що відстежується, при цьому друга смуга частот, що відстежується, відмінна від першої смуги частот, що відстежується, на величину, яка не більше ширини смуги частот, що відстежується. 41. Безпровідний термінал за п. 40, який додатково містить засіб відстеження другої смуги частот, що відстежується, протягом другого періоду часу з метою визначення того, чи присутній маяковий радіосигнал у другій смузі частот, що відстежується, протягом щонайменше частини другого періоду часу. 42. Безпровідний термінал за п. 41, який додатково містить засіб виконання, в тому випадку, якщо протягом другого періоду часу відстеження показує наявність маякового радіосигналу, виявленого за допомогою відстеження, додаткових етапів, на яких змінюють смугу частот, що відстежується, на величину частоти, яка менше ширини смуги частот, що відстежується, виконують моніторинг з метою виявлення другого маякового радіосигналу, і визначають із щонайменше частоти першого і другого виявлених маякових радіосигналів частоту несучого сигналу, яка може бути використана згаданим безпровідним терміналом, щоб одержати послугу зв'язку від згаданої базової станції. 43. Безпровідний термінал за п. 37, в якому згадана несуча частота - це несуча частота "низхідної 9 89172 10 лінії зв'язку", при цьому безпровідний термінал додатково містить збережену інформацію, яка показує частотний зсув від несучої частоти "низхідної лінії зв'язку", де розміщена несуча частота "висхідної лінії зв'язку". Даний винахід належить до систем зв'язку і, більш конкретно, до способів і пристрою полегшення і/або виконання пошуку несучої. Різні постачальники послуг одержують частотний спектр в різних смугах частот на основі доступності спектра безпровідного зв'язку в різних, відносно обмежених, географічних регіонах. Мета щонайменше деяких з цих постачальників послуг створити відносно велику мережу за допомогою надання обслуговування за допомогою доступних смуг частот, які можуть бути одержані в різних регіонах. Смуга багатоканальної багатоточкової системи розподілу сигналу (MMDS) - це назва, що іноді використовується, щоб описувати нестандартну смугу, сформовану за допомогою множини різних смуг частот в різних географічних регіонах. MMDS активує можливості для постачальників послуг, які володіють правами на різний частотний спектр в різних географічних місцеположеннях. Смуга MMDS нестандартна в тому, що постачальнику послуг можуть бути призначені різні смуги частот в різних географічних регіонах, наприклад містах або державах. Вона також нестандартна в тому, що несуча частота, яка повинна бути використана, може бути різною в різних географічних областях і може бути визначена конкретним постачальником послуг в регіоні. Таким чином, немає однієї основної несучої, яка відома в глобальній області, наприклад цілій країні, на яку мобільна станція може спочатку настроїтися при вході в зону обслуговування, щоб одержати додаткову інформацію про несучу і/або виділення смуги. Постачальники послуг можуть розвернути систему в різних несучих в різних областях, в залежності від доступності спектра. Безпровідні термінали, які можуть працювати в будь-якій кількості різних областей, повинні виконувати пошук і знаходити доступну несучу після входу в область, щоб одержувати послуги за допомогою смуги MMDS. Крім цього, в системах FDD (дуплексний зв'язок з частотним розділенням каналів) спарювання несучих частот "низхідна лінія зв'язку" і "висхідна лінія зв'язку" може не бути фіксованим по всій глобальній області, наприклад, різні несучі, що використовуються для передачі сигналів по каналу "висхідної лінії зв'язку", можуть бути асоційовані з різними несучими, що використовуються для передачі сигналів по каналу "висхідної лінії зв'язку" в різних географічних областях. З вищенаведеного опису потрібно брати до уваги, що застосування різних смуг частот і/або несучих в різних місцеположеннях може значно ускладнювати задачу, внаслідок протистояння з безпровідним терміналом в тому, яка смуга частот і/або несуча частота (або частоти) повинні бути використані в конкретному географічному регіоні. Отже, є необхідність в пристрої і способах, які дозволять безпровідному терміналу швидко і ефективно здійснювати пошук і знаходити несучу частоту або частоти і/або смугу частот, яка повинна бути використана для зв'язку в конкретному географічному регіоні. Даний винахід направлений на способи і пристрій, які можуть бути використані, щоб полегшити виявлення однієї або більше несучих і/або смуг частот, які повинні бути використані безпровідним терміналом, наприклад, при обміні даними з базовою станцією або іншим пристроєм в одному або більше географічних регіонах. Різні варіанти здійснення даного винаходу використовують передачу маякових радіосигналів, щоб полегшити виявлення і вибір несучих і/або смуги частот, яка повинна бути використана. Спосіб і пристрій даного винаходу можуть бути використані в системі, яка включає в себе стільники з одним або декількома секторами на стільник. Відповідно до даного винаходу, різні базові станції можуть використати різні несучі частоти для передачі сигналів по "висхідній лінії зв'язку" і/або "низхідній лінії зв'язку". Смуга частот, що використовується для передачі інформації, наприклад користувацьких даних і/або керуючих сигналів, асоційована з кожною несучою частотою. Кожна смуга частот може бути поділена на ряд різних тонів для обміну даними за допомогою різних тонів, відповідних різним частотам. Відповідно до винаходу кожна базова станція в системі періодично передає один або більше сигналів великої потужності, що згадуються в даному документі як маякові радіосигнали, на періодичній основі, щоб полегшити виявлення сигналу смуги частот і/або несучої, яка повинна бути використана для зв'язку з базовою станцією, що передає маякові радіосигнали. У деяких системах, що використовують винахід, передавальні пристрої базових станцій в різних секторах і/або стільниках періодично передають сигнал великої потужності, іноді званий маяковим радіосигналом, у власну смугу частот "низхідної лінії зв'язку". Маякові радіосигнали - це сигнали, які включають в себе звичайно один, але іноді декілька вузьких (відносно частоти) компонентів сигналу, наприклад тонів сигналу, які передаються на відносно високій потужності в порівнянні з іншими сигналами, такими як сигнали користувацьких даних. У деяких варіантах здійснення маякові радіосигнали включають в себе один або більше компонентів сигналу, де кожний компонент сигналу відповідає відмінному від інших тону. Компонент маякових радіосигналів в деяких варіантах здійснення включає в себе енергію на тональний сигнал, яка в 10, 20, 30 або більше разів вище середньої енергії на тонові сигнали, що використову 11 ється, щоб передавати користувацькі дані і/або немаякові керуючі радіосигнали. У випадку однотонального маякового радіосигналу частота маякового радіосигналу легко визначається з частоти одного тону великої потужності, який складає маяковий радіосигнал. У випадку, коли більше одного тону великої потужності використовується як маяковий радіосигнал, для цілей даної заявки частота маякового радіосигналу - це частота, визначена згідно із заздалегідь визначеним визначенням частоти. Це визначення є фіксованим для заданої реалізації, і тому прогнозується відносно того, як інтерпретується маяковий радіосигнал. У багатьох варіантах здійснення частота маякового радіосигналу з декількома тонами заздалегідь визначається так, щоб бути частотою одного з тонів в маяковому радіосигналі, наприклад частотою самого низького або самого високого тону, який включений в маяковий радіосигнал. У інших варіантах здійснення частота маякового радіосигналу задається так, щоб бути заснованою на частоті щонайменше одного тону великої потужності в маяковому радіосигналі, але може бути визначена, щоб бути значенням, яке є поєднанням частоти декількох тонів великої потужності. Хоч спосіб, яким визначається частота маякового радіосигналу, може відрізнятися, використання узгодженого визначення частоти кожного маякового радіосигналу конкретного типу в конкретному варіанті застосування дає можливість належної інтерпретації інформації маякового радіосигналу. За умови, що маякові радіосигнали несучої звичайно реалізовуються як однотональні маякові радіосигнали, принципи даного винаходу описуються, головним чином, в контексті реалізацій однотональних маякових радіосигналів. Проте, потрібно брати до уваги, що способи і пристрої даного винаходу не обмежені цими зразковими реалізаціями. Різні типи маякових радіосигналів можуть передаватися, щоб перенести різні типи пов'язаної з базовими станціями інформації. Інформація може передаватися за допомогою частоти тону або тонів, що використовуються, щоб передавати маяковий радіосигнал, і/або з частоти декількох маякових радіосигналів, коли маякові радіосигнали виявляються протягом періоду часу. Конфігурація маякових радіосигналів, які передаються, може бути фіксована і відома безпровідним терміналам в системі, які можуть використати цю інформацію, щоб інтерпретувати значення прийнятих маякових радіосигналів. Наприклад, маякові радіосигнали несучої можуть передаватися на фіксованій частотній відстані від фронту смуги частот "низхідної лінії зв'язку. Щонайменше один сигнальний компонент, наприклад тон маякових радіосигналів, що використовуються, щоб перенести інформацію про несучу, часто розміщується в фіксованому тональному положенні відносно найбільш високого або найбільш низького тону, що використовується передавальним пристроєм для обміну даними по "низхідній лінії зв'язку". У деяких варіантах здійснення один тон, що використовується, щоб перенести 89172 12 інформацію про несучу, - це тон самої високої потужності будь-якого з переданих маякових радіосигналів. Проте, це необов'язкова вимога. Хоч тон маякового радіосигналу, що використовується, щоб передавати інформацію про несучу, звичайно фіксований відносно частоти, в деяких варіантах здійснення тон, що використовується для маякового радіосигналу несучої, може скакати, наприклад змінюватися згідно з конфігурацією стрибкоподібного перестроювання частот, відомого передавальній базовій станції і безпровідним терміналам в системі. Маякові радіосигнали несучої часто, але не завжди, реалізовуються як однотональні сигнали, які звичайно передаються в фіксованому тоновому положенні в рамках смуги частот, яка повинна бути використана для обміну даними по "низхідній лінії зв'язку". Проте, інші типи маякових радіосигналів, наприклад маякові радіосигнали про ідентифікатор стільника і/або ідентифікатор сектора, можуть і часто стрибкоподібно змінюються в рамках смуги частот, що використовується для обміну даними по "низхідній лінії зв'язку" згідно з відомою послідовністю стрибкоподібного перестроювання частот. Маякові радіосигнали про несучу в багатьох варіантах здійснення передаються на більш низькій швидкості (наприклад менш часто), ніж інші типи маякових радіосигналів, таких як маякові радіосигнали ідентифікатора стільника або сектора. Системи, що реалізовують способи передачі маякових радіосигналів даного винаходу, звичайно включають в себе декілька стільників, наприклад щонайменше першій і другій стільники. Перший і другий стільники часто використовують різні несучі і, таким чином, різні смуги частот в залежності від географічного регіону, в якому вони розміщені. Хоча обидва стільники передають маякові радіосигнали відповідно до винаходу, часові характеристики передачі сигналів не обов'язково повинні бути вирівняні за часом, і в більшості випадків стільники є розсинхронізованими відносно часових характеристик передачі символів. У одному такому зразковому варіанті здійснення перший передавальний пристрій першої базової станції в першому стільнику передає за допомогою першої смуги частот протягом першого періоду часу, наприклад ультраслота, який включає в себе множину менших, наприклад протягом другого періоду часу, часових слотів. У кожному з часових слотів другого періоду часу, наприклад слотів радіомаяка, щонайменше один маяковий радіосигнал передається в першій смузі частот. Тип маякового радіосигналу може варіюватися в залежності від місця в рамках ультраслота, в якому він передається. Протягом більшого часового слота, наприклад ультраслота, щонайменше один маяковий радіосигнал про несучу передається, і в зразковому варіанті здійснення передаються декілька маякових радіосигналів ідентифікатора стільника і ідентифікатора сектора У зразковому варіанті здійснення другий стільник включає в себе другий передавальний пристрій базової станції, який передає за допомогою другої смуги частот, яка відрізняється від першої частоти, протягом третього періоду часу, наприклад yльтраслота, який вини 13 кає у другому стільнику. Третій період часу включає в себе множину менших, наприклад протягом четвертого періоду часу, слотів. У кожному зі слотів четвертого періоду часу, наприклад слотів радіомаяка у другому стільнику, щонайменше передається один маяковий радіосигнал. Протягом більшого часового слота, наприклад ультраслота у другому стільнику, щонайменше один маяковий радіосигнал про несучу передається в рамках смуги частот "низхідної лінії зв'язку", що використовується у другому стільнику, і, в зразковому варіанті здійснення, декілька маякових радіосигналів ідентифікатора стільника і ідентифікатора сектора передаються в смузі частот "низхідної лінії зв'язку", яка використовується. Оскільки різні смуги частот використовуються в першому і другому стільниках, маякові радіосигнали про несучу передаються на різних частотах, наприклад, за допомогою тонів, розміщених з фіксованим зсувом відносно частоти від одного з фронтів смуги частот, що використовується. У деяких конкретних варіантах здійснення, щоб полегшити ідентифікацію маякових радіосигналів про несучу, наприклад тонів маякових радіосигналів про несучу, вони передаються як найбільш низький або найбільш високий тон, що використовується для того, щоб передавати маяковий радіосигнал за допомогою сектора або стільника. Коли використовується ця додаткова ознака, об'єднана з додатковою ознакою відсутності стрибкоподібного перестроювання частоти маякового радіосигналу при стрибкоподібному перестроюванні частот інших маякових радіосигналів про несучу, що використовуються в стільнику, маяковий радіосигнал про несучу стає відносно легко ідентифікувати. У деяких варіантах здійснення маяковий радіосигнал про несучу - це єдиний маяковий радіосигнал фіксованого тону, який використовується в стільнику, при цьому здійснюється стрибкоподібне перестроювання частоти всіх інших типів маякових радіосигналів. Проте, це не є обмеженням всіх варіантів здійснення. У деяких варіантах здійснення частота несучої і відповідна смуга обміну даними, яка повинна бути використана для передачі сигналів по "висхідній лінії зв'язку", мають фіксоване співвідношення, наприклад, мають відому різницю частот з частотою несучої "низхідної лінії зв'язку", яка може бути розпізнана відповідно до винаходу. Коли передбачене таке фіксоване співвідношення, безпровідні термінали можуть зберігати інформацію про співвідношення частот. За допомогою збереженої інформації і інформації, визначеної з маякових радіосигналів, що приймаються, про несучу частоту "низхідної лінії зв'язку", безпровідні термінали можуть визначати несучу частоту "висхідної лінії зв'язку" і/або смугу несучої, після того як була ідентифікована несуча частота і/або смуга несучої "низхідної лінії зв'язку". У інших варіантах здійснення після визначення смуги частот "низхідної лінії зв'язку", що підлягає використанню, безпровідний термінал відстежує смугу частот "низхідної лінії зв'язку" на предмет широкомовної інформації, що вказує, яку несучу і/або смугу частот "висхідної лінії зв'язку" використати. Ця інформація може 89172 14 бути передана як зсув від несучої "низхідної лінії зв'язку" або як явне повідомлення, що вказує несучу частоту і/або ширину смуги частот "висхідної лінії зв'язку", яка повинна бути використана при обміні даними з базовою станцією, яка передала розпізнаний маяковий радіосигнал про несучу. Різні методики виявлення несучої, які використовують переваги новітніх способів передачі маякового радіосигналу, і той факт, що вони передаються в "низхідну лінію зв'язку" способом, що прогнозується, який дає можливість приймальному пристрою визначити розміщення і/або ширину смуги частот, яка повинна бути використана, детальніше описані далі. Методики виявлення включають в себе пошук смуги частот для маякового радіосигналу, настройку смуги частот, що перевіряється після виявлення маякового радіосигналу, і продовження відстежування другого маякового радіосигналу. На основі частот одного або обох виявлених маякових радіосигналів визначається несуча частота і/або смуга частот, що використовується для передачі сигналів по "низхідній лінії зв'язку". Особливо, використання маякових радіосигналів дозволяє приймальному пристрою виявляти за допомогою методик виявлення енергії, що застосовуються до маякових радіосигналів, що приймаються, те, яка несуча частота повинна бути використана, і розміщення смуги обміну даними, відповідної несучої, яка повинна бути використана, без необхідності безпровідному терміналу домагатися синхронізації часових характеристик символів або синхронізацій несучої частоти з базовою станцією, що передає маякові радіосигнали, і без необхідності мати вже згенеровану оцінку характеристик каналу, за допомогою якого маякові радіосигнали передавалися безпровідному терміналу. Таким чином, смуга частот, яка повинна бути використана для передачі сигналів по "низхідній лінії зв'язку", може бути визначена в багатьох випадках до того, як символи OFDM, що вимагають синхронізації часових характеристик символів для декодування, можуть бути декодовані і інтерпретовані. Способи і пристрій оптимально придатні для застосування в системах зв'язку OFDM, а також в інших типах систем зв'язку. У системах OFDM декілька модульованих символів часто передаються передавальним пристроєм паралельно в рамках кожного періоду часу передачі символів OFDM. У деяких варіантах здійснення кожний слот радіомаяка включає в себе більше десяти, наприклад 16 або більше, періодів часу передачі символів OFDM. У деяких варіантах здійснення кожний ультраслот включає в себе декілька слотів радіомаяка. У деяких реалізаціях кожний ультраслот включає в себе дуже велике число періодів часу передачі символів, наприклад більше 1000, а в деяких варіантах здійснення більше 10000 періодів часу передачі символів. Число тонів і смуга пропускання, що використовується для передачі сигналів по "висхідній лінії зв'язку" і "низхідній лінії зв'язку", може бути різною в різних реалізаціях систем і в рамках різних стільників або секторів системи. У одному конкретному зразковому варіанті здійснення число тонів, що використовуються 15 для передачі сигналів по "низхідній лінії зв'язку", перевищує 100 тонів. Слот між смугами частот, що використовуються для передачі сигналів по "висхідній лінії зв'язку" і "низхідній лінії зв'язку", може бути малий і дорівнює частотному проміжку між тонами, що використовуються для передачі сигналів по "низхідній лінії зв'язку", але в деяких варіантах здійснення смуги частот "висхідної лінії зв'язку" і "низхідної лінії зв'язку" розділені множиною тонів. У цих варіантах здійснення знання про розміщення несучої "висхідної лінії зв'язку", яка повинна бути використана, відносно несучої "низхідної лінії зв'язку", може бути важливим для визначення належної несучої "низхідної лінії зв'язку", яка повинна бути використана. Як описано вище, в залежності від конкретного варіанта здійснення інформація про несучу "висхідної лінії зв'язку" відносно конкретної несучої або смуги частот "низхідної лінії зв'язку" може бути заздалегідь збережена, при цьому співвідношення фіксоване по всій системі або регіону, або може бути одержано з сигналів, що передаються по "низхідній лінії зв'язку". Хоч різні смуги частот, що відрізняються, використовуються для передачі сигналів по "висхідній лінії зв'язку" і "низхідній лінії зв'язку" в багатьох варіантах здійснення, смуги передачі сигналів "висхідної лінії зв'язку" і "низхідної лінії зв'язку" можуть перетинатися, наприклад, тони в смугах "висхідної лінії зв'язку" і "низхідної лінії зв'язку" чергуються згідно з відомою конфігурацією. Можливі різні варіації способів і пристрою даного винаходу. Хоч багато які ознаки винаходу описані, додаткові ознаки, переваги і зразкові варіанти здійснення способів і пристрою даного винаходу представлені в подальшому докладному описі. Перелік фігур креслень Фіг.1 - креслення зразкової передачі маякових радіосигналів, яка може бути використана в рамках робочої смуги частот, відповідно до даного винаходу. Фіг.2 - креслення, що ілюструє ще один зразковий варіант здійснення передачі маякових радіосигналів відповідно до даного винаходу, і передача сигналів за Фіг.2 показана в частотно-часовій сітці. Фіг.3 - зразковий випадок розгортання несучої для розгортання різних робочих смуг частот в нестандартній смузі в різних зонах. Фіг.4 - креслення, що показує зразковий спосіб пошуку несучої відповідно до даного винаходу. Фіг.5 - блок-схема послідовності операцій зразкового способу виявлення несучих частот відповідно до даного винаходу. Фіг.6 - креслення зразкової системи зв'язку, реалізованої відповідно до даного винаходу. Фіг.7 - креслення зразкової базової станції, реалізованої відповідно до даного винаходу і за допомогою способів даного винаходу. Фіг.8 - креслення зразкового безпровідного термінала (кінцевого вузла), наприклад мобільного вузла, реалізованого відповідно до даного винаходу і за допомогою способів даного винаходу. Фіг.9 - блок-схема послідовності операцій зразкового способу роботи базової станції, для пере 89172 16 дачі маякових радіосигналів відповідно до даного винаходу. Фіг.10, що включає поєднання Фіг.10А і Фіг.10В, - блок-схема послідовності операцій зразкового способу роботи безпровідного термінала (WT), щоб виявляти сигнал несучої, що передається базовою станцією, яка передає маякові радіосигнали на періодичній основі, відповідно до даного винаходу. Фіг.11 - ілюстрація етапів зразкового способу передачі сигналів в базовій станції згідно з винаходом, в якому радіомаяк передає сигнали за допомогою множини різних базових станцій. Даний винахід направлений на способи і пристрій, які можуть бути використані, щоб полегшити виявлення однієї або більше несучих і/або смуг частот, які повинні бути використані безпровідним терміналом, наприклад, при обміні даними з базовою станцією або іншим пристроєм в одному або більше географічних регіонах. Різні варіанти здійснення даного винаходу використовують обмін маяковими радіосигналами, щоб полегшити виявлення і вибір несучих і/або смуги частот, яка повинна бути використана. У контексті даної заявки маякові радіосигнали - це сигнали, які включають в себе один або множину вузькосмугових сигналів відносно великої потужності, що передаються одночасно. Кожний вузькосмуговий сигнал в маяковому радіосигналі може відповідати одному тону. Маякові радіосигнали звичайно передаються з більшою потужністю, ніж використовується, щоб передавати сигнали даних, наприклад, в 2, 5, 20, 100 або навіть більше разів більшої потужності в порівнянні з сигналами даних найвищої потужності. Способи і пристрій даного винаходу можуть бути застосовані до множини систем зв'язку, але особливо добре придатні для використання в системах мультиплексування з частотним розділенням, таких як системи мультиплексування з ортогональним частотним розділенням сигналів. Спосіб і пристрій даного винаходу описуються в зразковому контексті системи мультиплексування з ортогональним частотним розділенням (OFDM), яка використовує маякові радіосигнали, щоб підтримувати відносно нескладний, ефективний і/або надійний спосіб, щоб знаходити несучі відповідно до винаходу. Як зазначалося вище, маяковий радіосигнал - це сигнал великої потужності, звичайно значно більш потужний, ніж будьякий одиночний пілот-сигнал або сигнал даних, що має ту ж смугу пропускання, що і маяковий радіосигнал. Фактично, маякові радіосигнали часто багаторазово більш потужні в порівнянні зі стандартним тоном пілот-сигналу або тоном сигналу даних, що робить набагато більш простим їх виявлення. Оскільки маякові радіосигнали звичайно займають дуже невелику смугу пропускання, наприклад один тон, частоту маякового радіосигналу (тони) також відносно просто визначити. У випадку маякових радіосигналів з декількома тонами в деяких варіантах здійснення винаходу частота одного з тонів маякового радіосигналу, наприклад маякового радіосигналу, що має найбільш високу або найбільш низьку частоту в маяковому радіосигналі, 17 використовується як частота маякового радіосигналу, і в деяких випадках цей тон, який використовується, щоб визначати частоту маякового радіосигналу, передається на більшій потужності, ніж інші тони в маяковому радіосигналі. Проте, інші підходи до визначення частоти передачі тону маякового радіосигналу можуть бути використані доти, поки підхід сумісний з реалізацією способів винаходу. Маякові радіосигнали звичайно мають невелику тривалість, займаючи період часу передачі одного символу OFDM в одному зразковому варіанті здійснення OFDM. Маякові радіосигнали, як правило, передаються відносно нечасто в порівнянні із звичайними даними і передачею керуючих сигналів. Фіг.1 показує креслення 100, що ілюструє зразкову передачу маякових радіосигналів, яка може бути використана в робочій смузі частот. Робоча смуга частот - це смуга пропускання, в якій може бути розгорнута система, що розглядається. Наприклад, деякі смуги частот - це 1,25МГц, тоді як інші - це 5МГц. Горизонтальна вісь 102 представляє частоту. Діапазон 104 представляє робочу смугу частот в 1,25МГц. Несуча частота представлена як fc 106 і часто, хоч і не обов'язково, центрована в робочій смузі 104 частот. Маякові радіосигнали передаються від базової станції по широкомовній "низхідній лінії зв'язку", наприклад, кожний маяковий радіосигнал - це один тон в одному символі OFDM, при цьому вся або велика частина потужності передачі сектора сконцентрована на тоні маякового радіосигналу. Маякові радіосигнали передаються періодично, наприклад кожні 90мс. Різні типи маякових радіосигналів, наприклад, маякові радіосигнали фази, маякові радіосигнали сектора і маякові радіосигнали несучої, можуть бути передані в різні моменти часу. Зазначимо, що фаза - це ідентифікатор стільника. У деяких варіантах здійснення місцеположення в частотній області маякових радіосигналів фази і сектора може змінюватися (стрибкоподібно перестроюватися) у часі, тоді як місцеположення маякових радіосигналів несучої в частотній області знаходиться в фіксованому розміщенні відносно несучої. Фіг.1 показує перший маяковий радіосигнал 108 фази, що виникає в момент часу ТІ, перший маяковий радіосигнал 110 сектора, що виникає в момент часу Т2, другий маяковий радіосигнал 112 фази, що виникає в момент часу Т3, другий маяковий радіосигнал 114 сектора, що виникає в момент часу Т4, маяковий радіосигнал 116 несучої, що виникає в момент часу Т5. Помітимо, що частота маякових радіосигналів 108, 112 фази і маякових радіосигналів 110, 114 сектора не є фіксованою і змінюється у часі, тоді як місцеположення маякового радіосигналу 116 несучої фіксоване в fCB, а фіксований зсув 118 виникає відносно частоти 106 несучої fc. У деяких варіантах здійснення маякові радіосигнали 116 типу несучої передаються менш часто у часі, ніж маякові радіосигнали типу фази і сектора, наприклад один маяковий радіосигнал 106 несучої передається кожні 16 слотів радіомаяка. Фіг.2 представляє ілюстрацію 2000 ще одного аналогічного зразкового варіанта здійснення пе 89172 18 редачі маякових радіосигналів; ілюстрація за Фіг.2 показана в частотно-часовій сітці. На Фіг.2 горизонтальна вісь 2004 представляє час, а вертикальна вісь 2002 представляє частоти або тони "низхідної лінії зв'язку". Кожна поділка вертикальної осі представляє один тон 2008, тоді як кожна поділка горизонтальної осі представляє символ 2010 OFDM. Кожний невеликий прямокутник на цьому кресленні представляє один тонв символі OFDM, який іноді згадують як тональний символ. Сітка 2006 показує 10 тонів 2008 по 30 OFDM-символам 2010 або 300 тональним символам. Кожний тональний символ може бути використаний, щоб перенести маяковий радіосигнал, звичайні/керуючі дані або залишитися невикористаним. Легенда 2016 ідентифікує тони 2018 маякового радіосигналу несучої за допомогою затінення горизонтальними лініями, тони 2020 маякового радіосигналу фази за допомогою затінення діагональними лініями, нахиленими вниз зліва направо, тони 2022 маякового радіосигналу сектора за допомогою затінення діагональними лініями, нахиленими вгору зліва направо, і тони 2024 звичайних/керуючих даних за допомогою затінення сітчастим полем. Невеликі прямокутники в сітці 2006, які не затінені зліва, представляють тони протягом символів OFDM, які залишаються невикористаними. У прикладі Фіг.2 маяковий радіосигнал - це спеціальний OFDMсимвол, в якому майже вся потужність передачі "низхідної лінії зв'язку" сконцентрована на одному тоні, тоді як практично нульова потужність використовується у всіх інших тонах. У одному варіанті здійснення маякові радіосигнали передаються періодично, так що часовий відрізок між двома послідовними маяковими радіосигналами є константою, яка називається слотом радіомаяка. Таким чином, в слоті радіомаяка передбачений один маяковий радіосигнал. Фіг.2 показує зразковий слот 2012 радіомаяка, що включає в себе 4 послідовних OFDM-символи; один OFDM-символ використовується для маякового радіосигналу, а 3 OFDM-символи використовуються, щоб перенести передачу сигналів даних/керування. Фіг.2 додатково показує, що місцеположення частотних тонів різних маякових радіосигналів відрізняються. У прикладі за Фіг.2 положення тону маякового радіосигналу несучої залишається фіксованим, тоді як положення тонів маякових радіосигналів фази і сектора стрибкоподібно змінюється у часі; тон маякового радіосигналу несучої знаходиться на меншій частоті, ніж будь-який з тонів маякових радіосигналів фази або сектора. На Фіг.2 маяковий радіосигнал несучої передається менш часто, ніж маякові радіосигнали фази і сектора; один маяковий радіосигнал несучої передається для кожних двох маякових радіосигналів фази і двох маякових радіосигналів сектора. Конфігурація тонів маякових радіосигналів повторюється з великим часовим відрізком, що згадується як ультраслот. У прикладі Фіг.2 один маяковий радіосигнал несучої виникає на ультраслот, а ультраслот включає в себе 5 слотів радіомаяка. Фіг.2 представлена для ілюстрування різних принципів і ознак даного винаходу. Один зразковий варіант здійснення відповідно до даного вина 19 ходу може включати в себе: 113 тонів "низхідної лінії зв'язку", маяковий радіосигнал для 1 з 904 OFDM-символів, слот радіомаяка тривалістю 90мс, ультраслот, що охоплює 16 слотів радіомаяка або 1,44 с, один маяковий радіосигнал про несучу в фіксованому положенні тону на ультраслот і 15 маякових радіосигналів фази/сектора на ультраслот. Деякі зразкові варіанти здійснення можуть включати в себе 25 слотів радіомаяка на ультраслот. Помітимо, що в робочій смузі частот в деяких варіантах здійснення тон частоти маякового радіосигналу несучої нижче, ніж будь-який маяковий радіосигнал фази або сектора. Як пояснюється далі, ця конфігурація тонів допомагає виконувати пошук маякових радіосигналів несучої. Можна бачити, що та ж перевага може бути одержана, якщо тон частоти маякового радіосигналу несучої вище, ніж тон маякового радіосигналу фази або сектора. Фіг.3 - це креслення 700, що показує зразковий випадок розгортання несучої для розгортання різних робочих смуг частот в нестандартній смузі в різних зонах. Горизонтальна вісь 701 представляє частоту. На Фіг.3 нестандартна смуга частот 702 має загальну смугу пропускання 50МГц. У системі FDD, 50МГц секціоновані, щоб включати в себе дві смуги частот (704, 706), причому одна смуга 704 частот використовується для "низхідної лінії зв'язку", а інша смуга 706 частот використовується для "висхідної лінії зв'язку". Нестандартна смуга 702 частот також включає в себе смугу 708 частот відділення між смугами частот "низхідної лінії зв'язку" і "висхідної лінії зв'язку" (704, 706). У деяких варіантах здійснення нестандартна смуга 702 частот секціонована на смугу частот "низхідної лінії зв'язку" і "висхідної лінії зв'язку" і не включає в себе смугу частот розділення. Фіг.3 також показує, що постачальник послуг має робочу смугу частот 1,25МГц в "низхідній лінії зв'язку" і "висхідній лінії зв'язку". Проте, робочі смуги частот "низхідної лінії зв'язку" і "висхідної лінії зв'язку" різні в різних географічних областях, і проміжок між несучими "низхідної лінії зв'язку" і "висхідної лінії зв'язку" також варіюється. У одній зоні постачальник послуг має смугу 710 частот "низхідної лінії зв'язку" і смугу 712 частот "висхідної лінії зв'язку" з проміжком 714 між несучими, тоді як в іншій зоні постачальник послуг має смугу 716 частот "низхідної лінії зв'язку" і смугу 718 частот "висхідної лінії зв'язку" з проміжком 720 між несучими. Оскільки безпровідний термінал не знає місцеположення робочих смуг частот "низхідної лінії зв'язку" і "висхідної лінії зв'язку", він повинен виконати процедуру пошуку несучої. Процедура пошуку несучої включає в себе два загальних етапи. На першому етапі безпровідний термінал швидко сканує можливі робочі смуги частот, щоб виявити наявність маякових радіосигналів за допомогою перевірки прийнятої енергії в сигналі "низхідної лінії зв'язку". Після того, як маяковий радіосигнал виявлений, далі, на другому етапі, безпровідний термінал виконує пошук маякового радіосигналу несучої, щоб ідентифікувати місцеположення несучої. 89172 20 На будь-якому з етапів, щоб виявити сигнали несучої, безпровідний термінал задає частоту пошуку і відстежує сигнал "низхідної лінії зв'язку" смуги частот пошуку, центрованої в частоті пошуку. У одному варіанті здійснення смуга частот пошуку має таку ж смугу пропускання, що і робоча смуга частот, наприклад 1,25МГц. Перевага полягає в тому, що безпровідний термінал може використовувати один апаратний пристрій, такий як RF-фільтри, для процедури пошуку несучої і для звичайного обслуговування. Помітимо, що для заданої несучої частоти пошуку відповідна смуга частот пошуку може не перекриватися, частково перекриватися або повністю перекриватися з робочою смугою частот. Якщо смуга частот пошуку не перетинається з робочою смугою частот, то безпровідний термінал не розпізнає який-небудь маяковий радіосигнал в будьякому часовому відрізку слота радіомаяка. Якщо смуга частот пошуку повністю перетинається з робочою смугою частот, то безпровідний термінал розпізнає маяковий радіосигнал в будь-якому часовому відрізку слота радіомаяка. Якщо смуга частот пошуку частково перетинається з робочою смугою частот, то безпровідний термінал може розпізнати, а може не розпізнати який-небудь маяковий радіосигнал в будь-якому часовому відрізку слота радіомаяка. Фіг.4 - це креслення 800, що показує зразковий спосіб пошуку несучої відповідно до даного винаходу. Фіг.4 включає в себе діаграму частоти на вертикальній осі 802 в порівнянні з часом на горизонтальній осі 804. Фіг.4 також включає в себе смугу 806 частот "низхідної лінії зв'язку". Смуга 806 частот "низхідної лінії зв'язку" включає в себе мінімальну частоту 807 і множину робочих смуг частот, включаючи робочу 808 смугу частот для області, в якій WT знаходиться в даний момент. Робоча смуга 808 частот включає в себе маякові радіосигнали, що передаються періодично, в тому числі маякові радіосигнали несучої і маякові радіосигнали фази/сектора, при цьому маякові радіосигнали типу фази/сектор передаються більш часто, ніж маякові радіосигнали типу несучої. Легенда 801 включає в себе зразковий маяковий радіосигнал 810 типу несучої, проілюстрований невеликим прямокутником із затіненням горизонтальними лініями, і зразковий маяковий радіосигнал 812 типу фази/сектора, проілюстрований невеликим прямокутником із затіненням діагональними лініями. Це представлення затінення легенди 801 використовується в маякових радіосигналах робочої смуги 808 частот. Маяковий радіосигнал 810 несучої є маяковим радіосигналом з самою низькою частотою зі всіх типів маякових радіосигналів в робочій смузі 808 частот Фіг.4 також включає в себе смугу 814 частот пошуку, що включає в себе смугу 816 пропускання смуги частот пошуку. Смуга 816 пропускання смуги частот пошуку має той же розмір, що і смуга пропускання робочої смуги частот. Смуга 814 частот пошуку відносно шуканих частот переміщається в ході процесу пошуку і представлена як смуга 814а, 814b, 814с частот пошуку в різні моменти часу. Розмір 818 етапу - це величина, на яку смуга 814 частот пошуку перемі 21 щається, якщо маяковий радіосигнал не знайдений протягом відрізка часу першого моніторингу. Настройки смуги частот 820 пошуку - це величина, на яку смуга 814 частот пошуку переміщається на основі виявленого маякового радіосигналу протягом відрізка часу першого моніторингу. Величина 820 настройки може варіюватися як функція від місцеположення виявленого маякового радіосигналу в рамках смуги 814 частот пошуку. Креслення 800 включає в себе два послідовних перших відрізки часу моніторингу (822, 824), при цьому жоден маяковий радіосигнал не виявлений протягом першого відрізка 822 часу першого моніторингу, і один маяковий радіосигнал 826 виявлений протягом другого відрізка 824 часу першого моніторингу. Після другого відрізка 824 першого моніторингу іде відрізок 828 часу другого моніторингу, більший по тривалості, ніж відрізок першого моніторингу, і що включає в себе два послідовних виявлених маякових радіосигнали 830, 832 несучої. Далі описується зразковий спосіб пошуку несучої. Безпровідний термінал починає перший етап за допомогою задавання частоти пошуку, так щоб смуга 814 частот пошуку охоплювала нижній фронт смуги 806 частот "низхідної лінії зв'язку", як представлено за допомогою 814а. Безпровідний термінал відстежує сигнал "низхідної лінії зв'язку" смуги 814а частот пошуку для відрізка 822 часу першого моніторингу, який по порядку складає невелике число слотів радіомаякового сигналу. Наприклад, відрізок часу першого моніторингу заданий так, щоб бути трохи триваліше, ніж слот радіомаяка, наприклад з тривалістю двох слотів радіомаяка. Наприклад, у випадку коли слот радіомаяка дорівнює 90мс, відрізок першого моніторингу може бути заданий таким, що дорівнює 180мс. Якщо безпровідний термінал не виявляє якогонебудь маякового радіосигналу протягом першого відрізка 822 часу першого моніторингу, безпровідний термінал робить висновок, що смуга 814а частот пошуку не перекривається з робочою смугою 808 частот. Безпровідний термінал в такому випадку збільшує частоти пошуку на розмір 818 кроку. Розмір 818 кроку не повинен перевищувати розмір 816 смуги пропускання смуги 814 частот пошуку. У показаному прикладі розмір 818 кроку дорівнює розміру 816 смуги 814 частот пошуку, наприклад 1,25МГц. У одному варіанті здійснення розмір кроку трохи менше розміру смуги частот пошуку, наприклад 1,00МГц, або половина розміру смуги частот пошуку. Після збільшення частоти пошуку на розмір 818 кроку безпровідний термінал задає нову частоту пошуку і відповідну нову смугу 814b частот пошуку. Аналогічно, безпровідний термінал відстежує сигнал "низхідної лінії зв'язку" нової смуги 814b частот пошуку для другого відрізка 824 часу першого моніторингу. Якщо маяковий радіосигнал розпізнаний, безпровідний термінал продовжує збільшувати частоту пошуку на розмір 818 кроку і повторює процедуру пошуку. Якщо маяковий радіосигнал не виявлений, як показано в прикладі, безпровідний термінал переходить до другого етапу. 89172 22 Помітимо, що виявленим на першому етапі маяковим радіосигналом може бути маяковий радіосигнал несучої або інший тип маякового радіосигналу. Якщо смуга частот пошуку частково перекривається з робочою смугою частот, то існує імовірність того, що виявлений маяковий радіосигнал і смуга частот пошуку можуть навіть не покривати тон частоти маякового радіосигналу несучої. Це має місце у разі прикладу за Фіг.4, де виявлений маяковий радіосигнал 826 - це маяковий радіосигнал 812 типу фази/сектора, а смуга 814b частот пошуку не покриває тон маякового радіосигналу 810 типу несучої. На початку другого етапу безпровідний термінал спочатку настроює частоту пошуку, щоб пересвідчитися, що настроєна смуга 814с частот пошуку покриває маяковий радіосигнал несучої. Наприклад, припустимо, що маяковий радіосигнал несучої менше, ніж який-небудь маяковий радіосигнал фази або сектора по частоті, що має місце у разі прикладу Фіг.4. У такому випадку безпровідний термінал може настроїти частоту пошуку так, щоб виявлений тон маякового радіосигналу був розміщений у верхньому фронті настроєної смуги частот пошуку або у фронті можливого місцеположення тону маякового радіосигналу в рамках будь-якої даної смуги частот пошуку. У прикладі за Фіг.4 безпровідний термінал відрегулював смугу 814 частот пошуку на величину 820 від смуги 814b частот пошуку до смуги 814с частот пошуку, що вміщує частоту виявленого радіомаяка 826 практично вгорі смуги 814с частот. Смуга 814с частот пошуку включає в себе частоту, що використовується для маякових радіосигналів несучої. Безпровідний термінал продовжує відстежувати сигнал "низхідної лінії зв'язку" настроєної смуги 814с частот пошуку для слота 828 часу другого моніторингу, який по порядку складає невелике число ультраслотів. Наприклад, відрізок часу другого моніторингу задається так, щоб бути трохи більшим, ніж ультраслот. Наприклад, в зразковому варіанті здійснення, де ультраслот становить приблизно 1,44с, відрізку другого моніторингу може бути надане значення 1,5с. У відрізку 828 часу другого моніторингу безпровідний термінал може розпізнати декілька маякових радіосигналів. Безпровідний термінал повинен ідентифікувати ці маякові радіосигнали 830, 832, асоційовані з тоном маякового радіосигналу несучої, згідно з характеристиками тону маякового радіосигналу несучої. Наприклад, в деяких варіантах здійснення маяковий радіосигнал несучої повторюється точно кожний ультраслот. У деяких варіантах здійснення тон маякового радіосигналу несучої - це тон маякового радіосигналу з самою низькою частотою в робочій смузі частот. У деяких варіантах здійснення тон маякового радіосигналу несучої - це тон маякового радіосигналу з самою високою частотою в робочій смузі частот. У деяких варіантах здійснення тон маякового радіосигналу несучої фіксований, тоді як інші типи тонів маякового радіосигналу, наприклад тони маякового радіосигналу фази/сектора, стрибкоподібно змінюють частоти у часі. Блок-схема 400 на Фіг.5 показує послідовність операцій зразкового способу виявлення несучих частот відповідно до даного винаходу. На етапі 23 402 спосіб пошуку несучої запускається безпровідним терміналом, наприклад, коли безпровідний термінал включається і ініціалізується в невідомому місцеположенні. Переходячи до етапу 404, безпровідний термінал задає мінімальну частоту пошуку (SF). У інших варіантах здійснення стартовій частоті пошуку може бути надане значення, відповідне останній відомій смузі частот пошуку, що містить останню відому несучу частоту. Процес переходить до етапу 406. де безпровідний термінал відстежує смугу частот 1,25МГц, центровану навколо SF, на предмет маякового радіосигналу від базової станції. Далі на етапі 408 безпровідний термінал перевіряє, чи був маяковий радіосигнал розпізнаний протягом першого слота часу. Тобто, якщо слот радіомаяка становить приблизно 90мс, то перший слот часу може бути між 90 і 180мс. Тобто безпровідний термінал може перевірити наявність маякового радіосигналу в смузі частот 1,25МГц, центрованій навколо SF, протягом 90 або 180мс. Якщо маяковий радіосигнал виявлений протягом першого слота часу (наприклад 180мс) від початку моніторингу в поточній смузі частот, то процес переходить до етапу 428 після виявлення маякового радіосигналу; проте, якщо маяковий радіосигнал не виявлений протягом першого слота часу початку моніторингу в поточній смузі частот, процес переходить до етапу 410. Припустимо, що маяковий радіосигнал виявлений на етапі 408, тоді процес переходить до етапу 428, де SF настроюється так, щоб виявлений тон маякового радіосигналу був розміщений у верхньому фронті відрегульованої смуги частот пошуку. Потім процес переходить до етапу 412. Виявлення одного маякового радіосигналу означає, що смуга частот пошуку, що включає в себе несучу частоту і маяковий радіосигнал на несучій частоті, виявлена. Тепер маяковий радіосигнал несучої може бути знайдений за допомогою продовження відстеження маякових радіосигналів в рамках поточної смуги частот пошуку і очікування доти, поки маяковий радіосигнал несучої не буде виявлений і ідентифікований (відмінний від маякових радіосигналів фази/сектора) безпровідним терміналом. На етапі 412 виконується визначення того, чи може бути який-небудь виявлений маяковий радіосигнал в поточній смузі частот ідентифікований як маяковий радіосигнал несучої. Маякові радіосигнали фази і сектора стрибкоподібно перестроюють частоту у часі після послідовності стрибкоподібної зміни частоти. У деяких варіантах здійснення маяковий радіосигнал несучої може бути ідентифікований як маяковий радіосигнал, який не виходить з послідовності стрибкоподібної зміни частоти. У деяких варіантах здійснення несуча частота може бути ідентифікована як маяковий радіосигнал, виникаючий в якій-небудь заздалегідь визначеній приблизній позиції в смузі частот пошуку, наприклад, нижче в смузі частот пошуку, ніж маякові радіосигнали фази або сектора. Оскільки маяковий радіосигнал несучої частоти фіксований і повторюється через фіксований відрізок часу, безпровідний термінал може (і в деяких випадках так і робить) почекати, щоб прийняти два послідовних маякових радіосигнали несучої, щоб викона 89172 24 ти позитивну ідентифікацію. Якщо на етапі 412 маяковий радіосигнал несучої не був ідентифікований, процес переходить до етапу 414, на якому безпровідний термінал продовжує відстежувати додаткові маякові радіосигнали. На етапі 416 періодично виконуються перевірки того, чи був виявлений додатковий маяковий радіосигнал. Якщо ще один маяковий радіосигнал виявлений на етапі 416, процес переходить до етапу 412, на якому повторно виконується перевірка того, чи може який-небудь виявлений маяковий радіосигнал в поточній смузі частот бути ідентифікований як маяковий радіосигнал несучої. Якщо перевірка на етапі 416 показує, що маяковий радіосигнал не виявлений, процес переходить до етапу 418, на якому виконується перевірка тайм-ауту (ліміти часу очікування). На етапі 418 безпровідний термінал тестує, чи закінчився відрізок часу другого моніторингу (наприклад 1,5с) з моменту, коли перший виявлений маяковий радіосигнал в поточному наборі виявлений. У прикладі маякові радіосигнали несучої повторюються кожні 1,44с. Якщо відрізок в 1,5с (час тайм-ауту) не закінчився, процес переходить до етапу 414, на якому моніторинг маякових радіосигналів продовжується. Проте, якщо слот тайм-ауту в 1,5с закінчився, то безпровідний термінал не зміг успішно одержати і ідентифікувати маяковий радіосигнал несучої в рамках обґрунтованого відрізка, наприклад, якість сигналу в каналі впала нижче прийнятного рівня з того моменту, як перший маяковий радіосигнал (фази/сектора) поточного набору був виявлений. На етапі 417 частота пошуку збільшується на один крок, наприклад 1,25МГц, змінюючись на нову смугу частот пошуку. З етапу 417 процес переходить до етапу 406, на якому пошук продовжується з використанням нової смуги частот пошуку. Повертаючись до етапу 412, якщо виявлений маяковий радіосигнал в поточній смузі частот пошуку може бути ідентифікований як маяковий радіосигнал несучої, процес переходить до етапу 420. На етапі 420 частота "низхідної лінії зв'язку" несучої задається на основі виявленої і ідентифікованої несучої частоти. Заздалегідь визначений і відомий зсув може виникати між частотою маякового радіосигналу несучої і несучою частотою "низхідної лінії зв'язку". Далі на етапі 422 безпровідний термінал за допомогою визначеної несучої частоти "низхідної лінії зв'язку" прослуховує "низхідну лінію зв'язку" на предмет інформації, яка дасть можливість бути визначеною несучій частоті "висхідної лінії зв'язку". У деяких варіантах здійснення несуча "висхідної лінії зв'язку" може бути з фіксованим зсувом відносно несучої "низхідної лінії зв'язку". У деяких варіантах здійснення фіксований зсув між несучими "низхідної лінії зв'язку" і "висхідної лінії зв'язку" може бути заздалегідь відомий безпровідному терміналу, і етап 422 передачі сигналів може бути опущений. Далі на етапі 424 безпровідний термінал задає несучу частоту "висхідної лінії зв'язку", і стандартний обмін даними між безпровідним терміналом і базовою станцією може продовжуватися. На етапі 426 процес пошуку завершується. На етапі 422 безпровідний термінал також може одержати іншу системну ін 25 формацію, наприклад ідентифікатор постачальника послуг, який в цей час обслуговує робочу смугу частот. Безпровідний термінал може порівняти виявлений ідентифікатор постачальника послуг з власною ліцензійною угодою, щоб визначити, чи потрібно здійснювати доступ до виявленої робочої смуги частот. Більш того, інтенсивність енергії виявленого маякового радіосигналу говорить безпровідному терміналу про якість каналу робочої смуги частот, на основі чого безпровідний термінал може визначити, чи потрібно здійснювати доступ до виявленої робочої смуги частот. Повертаючись до етапу 408, якщо маяковий радіосигнал не виявлений в рамках першого слота часу, безпровідний термінал може передбачити, що він виконує пошук в неправильній смузі частот пошуку; тому процес переходить до етапу 410. На етапі 410 частота пошуку збільшується на один крок, наприклад 1,25МГц, і задається нова смуга частот пошуку. Процес переходить від етапу 410 зворотно до етапу 406, на якому починається моніторинг маякових радіосигналів в новій смузі частот пошуку. Процес збільшення на етапі 410, 417 може бути заданий так, щоб перевіряти те, чи є поточна SF максимально допустимою SF, у разі чого зміна смуги частот пошуку повинна бути до мінімально допустимої SF, а не із звичайним приростом в 1,25МГц. Вищенаведені значення часу і частоти призначені, щоб бути зразковими, і можуть варіюватися в залежності від конкретної реалізації системи. Фіг.6 ілюструє зразкову систему 10 зв'язку, реалізовану відповідно до винаходу. Хоча показана з одним сектором на стільник на Фіг.6, в деяких варіантах здійснення деякі або всі стільники системи можуть бути багатосекторними стільниками. Зразкова система 10 включає в себе множину стільників (стільник 1 (2), стільник 2 (2'), стільник Μ (2")). Кожний стільник (стільник 1 (2), стільник 2 (2'), стільник Μ (2")) представляє безпровіднузону обслуговування для базової станції (BS 1 (12), BS 2 (12') BS Μ (12")), відповідно. Щонайменше дві базові станції в різних місцеположеннях в системі 10 використовують різні робочі смуги частот. Деякі базові станції в системі 10 можуть мати стільникові зони обслуговування, які перекриваються, а деякі базові станції можуть мати стільникові зони обслуговування, які не перекриваються із зонами інших BS в системі 10. Система 10 також включає в себе мережевий вузол 3, приєднаний до базових станцій (BS 1 (12), BS 2 (12'), BS Μ (12")) за допомогою мережевих ліній зв'язку (4, 4', 4"), відповідно. Мережевий вузол 3, наприклад маршрутизатор, також приєднаний до Інтернету і інших мережевих вузлів за допомогою мережевих ліній зв'язку 5. Мережевими лініями зв'язку (4, 4', 4", 5) можуть бути, наприклад, оптоволоконні лінії зв'язку. Кожний стільник включає в себе множину безпровідних терміналів, які приєднані до базової станції стільника за допомогою безпровідних ліній зв'язку, і якщо безпровідними терміналами є мобільні пристрої, вони можуть переміщатися по всій системі 10. У стільнику 1 (2) декілька безпровідних терміналів (WT 1 (14), WT N (16)), показані як мобільні 89172 26 вузли (ΜΝ 1 (14)-ΜΝ Ν (16)), обмінюються даними з базовою станцією 1 (12) за допомогою використання сигналів зв'язку (13, 15), відповідно. У стільнику 2 (2') декілька безпровідних терміналів (WT 1' (14'), WT N' (16')), показані як мобільні вузли (ΜΝ 1' (14')-ΜΝ Ν' (16')), обмінюються даними з базовою станцією 2 (12') за допомогою використання сигналів зв'язку (13', 15'), відповідно. У стільнику Μ (2') декілька безпровідних терміналів (WT 1" (14"), WT N" (16")), показані як мобільні вузли (ΜΝ 1" (14")-ΜΝ Ν" (16'')), обмінюються даними з базовою станцією Μ (12") за допомогою використання сигналів зв'язку (13', 15"), відповідно. Кожний мобільний термінал може відповідати окремому мобільному користувачеві, і вони тому іноді згадуються як користувацькі термінали. Сигналами (13, 15, 13', 15', 13", 15") можуть бути, наприклад, сигнали мультиплексування з ортогональним частотним розділенням (OFDM). Базові станції (12, 12', 12") передають широкомовні сигнали, в тому числі маякові радіосигнали, що переносять інформацію про несучу, у відповідності зі способами даного винаходу. Мобільні вузли (14, 16, 14', 16', 14", 16") реалізовують спосіб пошуку несучої винаходу при завантаженні, при вході в новий стільник і/або при втраті сигналу несучої. Базові станції (12, 12', 12") і безпровідні термінали (MN 1, MN N, MN 1', MN N', MN 1", MN N") (14, 16, 14', 16', 14", 16") реалізовують спосіб даного винаходу. Таким чином, сигнали (13, 15, 13', 15', 13", 15") включають в себе сигнали типу, описаного в даній заявці, які передаються відповідно до винаходу. Фіг.7 ілюструє зразкову базову станцію - вузол 200 доступу, реалізовану відповідно до винаходу. Базовою станцією 200 може бути будь-яка із зразкових базових станцій BS 12, 12', 12" Фіг.6. Базова станція 200 передає маякові радіосигнали, наприклад, такі маякові радіосигнали, як проілюстровані на Фіг.1 або Фіг.2. Різні маякові радіосигнали передаються в різні моменти часу. Маякові радіосигнали, що передаються в будь-якому стільнику, можуть бути залежними від стільника і/або сектора з різними стільниками/секторами, що передають різні маякові радіосигнали. Базова станція 200 включає в себе приймальний пристрій 202, передавальний пристрій 204, процесор 208, інтерфейс 210 введення-виведення і пам'ять 212, сполучені разом за допомогою шини 214, по якій різні елементи можуть обмінюватися даними і інформацією. Базова станція 200 включає в себе приймальну антену 216, підключену до приймального пристрою 202, за допомогою якої BS 200 може приймати сигнали "висхідної лінії зв'язку" від множини безпровідних терміналів. Базова станція 200 також включає в себе передавальну антену 218, підключену до передавального пристрою 204, за допомогою якої BS 200 відправляє сигнали "низхідної лінії зв'язку", в тому числі широкомовні сигнали і конкретні для користувача сигнали, множині WT. Широкомовні сигнали включають в себе: маякові радіосигнали, в тому числі маякові радіосигнали несучої, і в деяких варіантах здійснення широкомовну інформацію, яка пов'язує інформацію про несучу "низхідної лінії зв'язку" з інформацією 27 про несучу "висхідної лінії зв'язку". Приймальний пристрій 202 включає в себе декодер 220 для декодування прийнятих сигналів "висхідної лінії зв'язку", тоді як передавальний пристрій 204 включає в себе кодер 222 для кодування даних/інформації "низхідної лінії зв'язку" перед передачею. Інтерфейс 210 введення-виведення підключає базову станцію 200 до Інтернету і/або інших мережевих вузлів, наприклад, інших базових станцій, вузлів сервера ААА, вузлів домашнього агента, маршрутизаторів і т.д. Пам'ять 212 включає в себе процедури 224 і дані/інформацію 226. Процесор 208, наприклад ЦП, виконує процедури 224 і використовує дані/інформацію 226 в пам'яті 212, щоб інструктувати базовій станції 200 працювати відповідно до винаходу. Процедури 224 включають в себе процедури 228 зв'язку і процедури 230 керування базовою станцією. Процедури 228 зв'язку використовуються для керування базовою станцією 200, щоб виконувати різні операції зв'язку і реалізовувати різні протоколи зв'язку. Процедури 230 керування базовою станцією використовуються, щоб керувати базовою станцією 200, щоб реалізовувати етапи способу даного винаходу. Процедури 230 керування базовою станцією включають в себе модуль 232 диспетчеризації, процедури 234 формування маякового радіосигналу, модуль 240 передачі сигналів ідентифікації несучої "висхідної лінії зв'язку". Модуль 232 диспетчеризації використовується, щоб керувати диспетчеризацією передачі і/або виділенням ресурсів зв'язку. Таким чином, модуль 232 може виступати як диспетчер. Процедури 234 формування маякового радіосигналу керують визначенням, генеруванням і передачею маякових радіосигналів за допомогою базової станції 200. Процедури 234 формування маякового радіосигналу включають в себе модуль 236 визначення і генерування маякових радіосигналів і модуль 238 передачі маякових радіосигналів. Модуль 236 визначення і генерування використовує дані/інформацію 226, в тому числі інформацію 248 про синхронізацію і інформацію 242 про структуру маякового радіосигналу, щоб визначити інформацію 246 про поточний слот радіомаяка і згенерувати маяковий радіосигнал, відповідний інформації 246 про поточний слот радіомаяка. Модуль 238 передачі маякового радіосигналу використовує дані/інформацію 226, в тому числі інформацію 246 про поточний слот радіомаяка і інформацію 248 про синхронізацію, щоб керувати передачею згенерованого маякового радіосигналу в належний час. Модуль 240 передачі сигналів ідентифікатора несучої "висхідної лінії зв'язку" використовує дані/інформацію 220, в тому числі інформацію про 276 несучу "висхідну лінію зв'язку", щоб керувати генеруванням і передачею широкомовних сигналів "низхідної лінії зв'язку", що переносять інформацію WT, яка дає можливість бути визначеною несучій частоті "висхідної лінії зв'язку". Наприклад, WT, який вже встановив несучу частоту "низхідної лінії зв'язку", наприклад, за допомогою способу пошуку несучої відповідно до даного винаходу, може приймати широкомовний сигнал, що забезпечує зсув між несучими "висхідної лінії зв'язку" і "низхід 89172 28 ної лінії зв'язку", що використовуються базовою станцією 200. Дані/інформація 226 включає в себе інформацію 242 про структуру маякового радіосигналу, інформацію 244 про несучу, інформацію 246 про поточний слот радіомаяка, інформацію 248 про синхронізацію і дані/інформацію 250 безпровідного термінала. Інформація 242 про структуру маякового радіосигналу включає в себе інформацію, яка задає характеристики маякових радіосигналів, які повинні бути визначені, згенеровані і передані за допомогою WT 200. Інформація 242 про структуру маякового радіосигналу включає в себе інформацію 252 про тип, інформацію 254 про тон, інформацію 256 про синхронізацію, інформацію 258 про стрибкоподібне перестроювання частоти, інформацію 260 про послідовність, число слотів радіомаяка/ультраслот 262 і інформацію 264 про потужність. Інформація 252 про тип включає в себе інформацію, яка задає різні типи маякових радіосигналів, що передаються BS 200, наприклад, маякових радіосигналів несучої, маякових радіосигналів фази, маякових радіосигналів сектора. Інформація 252 про тип може також включати в себе інформацію про класифікацію маякових радіосигналів відносно того, чи використовує конкретний маяковий радіосигнал один і той же тон або набір тонів, щоб передавати інформацію, або чи використовує конкретний маяковий радіосигнал різні тони або набори тонів в різні моменти часу, наприклад, після послідовності стрибкоподібної зміни частоти тону. Наприклад, в деяких варіантах здійснення маяковий радіосигнал несучої використовує один і той же фіксований тон, тоді як маякові радіосигнали фази і сектора використовують різні тони в різні моменти часу згідно з послідовністю стрибкоподібної зміни частоти. Інформація 254 про тон включає в себе інформацію, яка ідентифікує тони або набори тонів, що використовуються маяковими радіосигналами, що передаються від BS 200. Інформація про тон також може включати в себе інформацію, яка ідентифікує діапазон тонів в рамках робочої смуги частот "низхідної лінії зв'язку", які можуть переносити маякові радіосигнали, наприклад, смуга пропускання діапазонів тонів, що використовуються для передачі маякових радіосигналів, може в деяких варіантах здійснення бути меншою, ніж смуга пропускання робочої смуги частот. Інформація 256 про синхронізацію включає в себе інформацію, яка задає те, коли маяковий радіосигнал повинен бути переданий. Наприклад, в деяких варіантах здійснення один маяковий радіосигнал передається в кожний слот радіомаяка протягом заздалегідь визначеного і фіксованого слота часу передачі OFDM-символу слота радіомаяка. Інформація 258 про стрибкоподібну зміну частоти, наприклад, рівняння стрибкоподібної зміни частоти або значення, які можуть бути використані, щоб одержати послідовність стрибкоподібної зміни частоти, використовується, щоб визначати тон або набір тонів, що використовуються маяковим радіосигналом, частота якого стрибкоподібно перестроюється, протягом конкретного слота ра 29 діомаяка в рамках ультраслота. Інформація 260 про послідовність включає в себе послідовність маякових радіосигналів, які передаються протягом ультраслота. Наприклад, в одному варіанті здійснення перший маяковий радіосигнал в ультраслоті - це маяковий радіосигнал несучої, а маякові радіосигнали, що залишилися, - це маякові радіосигнали фази і сектора, причому маякові радіосигнали, що залишилися, чергуються між маяковими радіосигналами фази і сектора в послідовних слотах радіомаяка. Число слотів радіомаяка на ультраслот 262 включає в себе інформацію, що ідентифікує число послідовних слотів радіомаяка в ультраслоті, при цьому кожний слот радіомаяка з послідовних ультраслотів має один і той же маяковий радіосигнал. Інформація 264 про потужність включає в себе інформацію, що ідентифікує потужності передачі кожного маякового радіосигналу. У деяких варіантах здійснення кожний маяковий радіосигнал передається із заздалегідь визначеним рівнем потужності, набагато більш високим, ніж рівень потужності, що використовується для звичайної передачі даних і керуючих сигналів по "низхідній лінії зв'язку". Інформація 244 про несучу включає в себе інформацію 274 про несучу "низхідної лінії зв'язку" і інформацію 276 про несучу "висхідної лінії зв'язку". Інформація 244 про несучу залежить від місцеположення. Наприклад, базова станція 200 постачальника послуг може мати різні робочі смуги частот для різних місцеположень. Інформація 274 про несучу "низхідної лінії зв'язку" включає в себе інформацію 278 про несучу частоту і інформацію 280 про робочу смугу частот. Інформація 278 про несучу частоту "низхідної лінії зв'язку" включає в себе несучу, що використовується BS 200, для передачі сигналів по "низхідній лінії зв'язку", наприклад несучу "низхідної лінії зв'язку" в рамках нестандартної смуги частот, для якої здійснюють пошук WT. Інформація 280 про робочу смугу частот включає в себе діапазон частот, що використовуються для передачі сигналів по "низхідній лінії зв'язку" BS 200. У деяких варіантах здійснення робоча смуга частот центрована навколо несучої частоти "низхідної лінії зв'язку". Інформація 280 про робочу смугу частот також включає в себе смугу пропускання робочої смуги частот. У деяких варіантах здійснення смуга пропускання робочої смуги частот залишається константою у всій системі, але несуча частота змінюється в різних місцеположеннях. Інформація 276 про несучу "висхідної лінії зв'язку" включає в себе інформацію 282 про несучу частоту і інформацію 284 про робочу смугу частот. Інформація 282 про несучу частоту "висхідної лінії зв'язку" включає в себе несучу, що використовується BS 200 для передачі сигналів по "висхідній лінії зв'язку", наприклад несучу "висхідної лінії зв'язку" в рамках нестандартної смуги частот. Інформація 284 про робочу смугу частот включає в себе діапазон частот, що використовуються для передачі сигналів по "висхідній лінії зв'язку" BS 200. У деяких варіантах здійснення робоча смуга частот центрована навколо несучої частоти "висхідної лінії зв'язку". Інформація 284 про робочу смугу частот також включає в себе 89172 30 смугу пропускання робочої смуги частот. У деяких варіантах здійснення смуга пропускання робочої смуги частот залишається константою у всій системі, але несуча частота змінюється в різних місцеположеннях. У деяких варіантах здійснення проміжок між несучою від "висхідної лінії зв'язку" до "низхідної лінії зв'язку" є фіксованим зсувом і залишається незмінним по всій системі. У деяких варіантах здійснення проміжок між несучою від "висхідної лінії зв'язку" до "низхідної лінії зв'язку" може варіюватися в різних місцеположеннях. У деяких таких варіантах здійснення модуль передачі сигналів ідентифікатора несучої "висхідної лінії зв'язку" 240 виконує дії, щоб передавати інформацію в WT, відповідні проміжку часу між несучими і/або іншій інформації про несучу "висхідної лінії зв'язку". Інформація 246 про поточний слот радіомаяка включає в себе індекс 266 слота і інформацію 268 про тон. Індекс 266 слота - це індекс слота радіомаяка в рамках ультраслота, відповідного маяковому радіосигналу. Інформація про тон 268 включає в себе тон або набір тонів, що складають поточний маяковий радіосигнал і асоційовані рівні потужності, сконцентровані на цьому тоні або тонах. Інформація 248 хронування включає в себе часові характеристики передачі OFDM-символів, наприклад, відстеження послідовних відрізків часу передачі OFDM-символів в рамках слота радіомаяка і ультраслота по мірі того, як проходить час. Дані/інформація 250 WT включає в себе множину наборів даних/інформації WT (дані/інформацію 270 WT1, дані/інформацію 272 WTN). Дані/інформація 270 WT1 включає в себе набір даних/інформації, відповідної WT1, такий як, наприклад, активні сеанси, користувачі, однорангові вузли в сеансах зв'язку з WT1, інформацію про маршрутизацію, дані/інформацію користувача, інформацію про ресурси, наприклад, призначені BS 200 ідентифікатори, виділені "висхідній лінії зв'язку" і "низхідній лінії зв'язку" сегменти інформаційного каналу і виділені сегменти керування. Сервери і/або вузлові пристрої можуть бути реалізовані за допомогою схеми, яка ідентична або аналогічна схемі зразкової базової станції вузла 200 доступу, наприклад маршрутизатора доступу, показаного на Фіг.4, але з інтерфейсами і/або процедурами керування, відповідними вимогам конкретного сервера/вузлового пристрою. Процедури керування і/або апаратні засоби в цих серверах і/або вузлах інструктують пристрої реалізовувати способи даного винаходу. Фіг.8 ілюструє зразковий безпровідний термінал (кінцевий вузол) 300, наприклад мобільний вузол, реалізований відповідно до даного винаходу, який допускає виконання способу пошуку несучої винаходу. Зразковим WT 300 може бути будьякий з WT (14, 16, 14', 16', 14", 16") Фіг.6. Мобільний вузол 300 може бути використаний як мобільний термінал (МТ). Безпровідний термінал 300 включає в себе приймальний пристрій 302, передавальний пристрій 304, процесор 306, інтерфейс 308 введення-виведення і пам'ять 310, сполучені разом за допомогою шини 312, по якій різні еле 31 менти можуть обмінюватися даними і інформацією. Пам'ять 310 включає в себе процедури 322 і дані/інформацію 324. Приймальний пристрій 302 підключений до приймальної антени 316, за допомогою якої WT 300 приймає сигнали "низхідної лінії зв'язку" від BS, в тому числі: маякові радіосигнали, що передають інформацію про несучу, і в деяких варіантах здійснення широкомовні сигнали від BS, що передають інформацію, яка зв'язує несучу "низхідної лінії зв'язку" з несучою "висхідної лінії зв'язку". Приймальний пристрій 302 включає в себе декодер 314 для декодування прийнятих закодованих сигналів "низхідної лінії зв'язку". Передавальний пристрій 304 підключений до передавальної антени 320, за допомогою якої сигнали "висхідної лінії зв'язку", що включають в себе сигнали графіка "висхідної лінії зв'язку", передаються BS від WT 300. Передавальний пристрій 304 включає в себе кодер 318 для кодування даних/інформації в закодовані сигнали "висхідної лінії зв'язку" перед передачею базовій станції. У деяких варіантах здійснення декодер 314 і кодер 318 використовують коди розрідженого контролю парності (LDPC). Процесор 306, наприклад ЦП, виконує процедури 322 і використовує дані/інформацію 324 в пам'яті 310, щоб керувати роботою WT 300 і реалізовувати способи даного винаходу, в тому числі пошук несучої. Користувацькі пристрої 308 введення-виведення, наприклад, клавіатура, клавішна панель, миша, мікрофон, камера, дисплей, динамік і т. д., дають можливість користувачеві WT 300 вводити дані/інформацію користувача, призначену для однорангових вузлів, і виводити дані/інформацію користувача, що приймається від однорангових вузлів. Процедури 322 включають в себе процедури 326 зв'язку і процедури 328 керування безпровідним терміналом. Процедури 328 керування безпровідним терміналом включають в себе процедуру 330 пошуку несучої, модуль 332 настройки несучої "низхідної лінії зв'язку", модуль 334 визначення несучої "висхідної лінії зв'язку" і модуль 336 настройки несучої "висхідної лінії зв'язку". Процедури 326 зв'язку реалізовують різні протоколи зв'язку, що використовуються WT 300. Процедури 328 керування WT керують роботою приймального пристрою 302, передавального пристрою 304, користувацьких пристроїв 308 введення-виведення WT і реалізовують способи даного винаходу. Процедури 330 пошуку несучої інструктують WT 300 реалізувати спосіб пошуку несучої відповідно до даного винаходу. Процедура 330 пошуку несучої включає в себе модуль 338 ініціалізації пошуку, модуль 340 моніторингу і виявлення маякового радіосигналу, модуль 342 синхронізації, модуль 344 настройки смуги частот моніторингу і модуль 346 виявлення несучої. Модуль 338 ініціалізації пошуку використовує дані/інформацію 324, в тому числі інформацію 368 про початок пошуку і (в деяких варіантах здійснення) збережену інформацію 352 про несучу, щоб вибрати першу частоту пошуку, яка повинна бути відстежена, коли пошук початий. Інформація відносно цього слота, пошук якого повинен бути виконаний, зберігається модулем 338 в інформації 89172 32 про поточну смугу 356 частот пошуку. Наприклад, в деяких варіантах здійснення або при визначеному наборі умов модуль 338 ініціалізації пошуку починає пошук в смузі частот з найменшим максимумом смуги частот "низхідної лінії зв'язку", пошук якої повинен бути здійснений, як указано в інформації 368 про початок пошуку У інших варіантах здійснення або якому-небудь іншому наборі умов ініціалізація 338 пошуку починає пошук в смузі частот, ідентифікованій в збереженій інформації 352 про несучу, наприклад в одній смузі частот від набору раніше використовуваних робочих смуг частот "низхідної лінії зв'язку", таких як остання раніше використовувана робоча смуга частот "низхідної лінії зв'язку". Модуль 338 ініціалізації пошуку настроює приймальний пристрій 302 WT на вибрану поточну смугу частот пошуку. Модуль 340 моніторингу і виявлення маякового радіосигналу використовує дані/інформацію 324, в тому числі системну інформацію 350 і інформацію 356 про поточну смугу частот пошуку, щоб виконувати моніторинг передачі сигналів по "низхідній лінії зв'язку" в рамках поточної смуги частот пошуку, щоб виявити і ідентифікувати маякові радіосигнали. Наприклад, маякові радіосигнали, що приймаються, можуть бути розпізнані за допомогою характеристик великої потужності, сконцентрованих на одному або декількох тонах. Коли модуль 340 моніторингу і виявлення маякового радіосигналу виявляє маяковий радіосигнал, інформація, наприклад інформація про тон і часові характеристики, відповідна виявленому маяковому радіосигналу, зберігається в інформації 358 про виявлені маякові радіосигнали. У деяких варіантах здійснення виявлений маяковий радіосигнал за допомогою модуля 340 перериває і/або завершує відрізок моніторингу і ініціює подальшу роботу, наприклад настройку робочої смуги частот і початок іншого типу слота моніторингу. У інших варіантах здійснення слоти моніторингу маякового радіосигналу не перериваються або повністю завершуються за допомогою виявлення одного або більше маякових радіосигналів. Модуль 342 хронування використовує дані/інформацію 324, щоб керувати операціями хронування, в тому числі: стартом відрізків моніторингу, відстеженням часу, що пройшов у відрізку моніторингу першого або другого типу, перевіркою того, чи закінчився відрізок моніторингу, і ініціюванням додаткових операцій, коли відрізок моніторингу закінчується. Модуль 342 хронування зберігає інформацію в інформацію 354 часових характеристик. Модуль 344 настройки смуги частот моніторингу використовує дані/інформацію 324, в тому числі інформацію 368 про розмір розміру кроку пошуку і інформацію 376 настройки пошуку, щоб настроїти смугу частот пошуку, змінюючи інформацію 356 про поточну смугу частот пошуку. Наприклад, якщо перший відрізок першої синхронізації закінчився, що вказується модулем 342 хронування, без виявлення маякового радіосигналу за допомогою модуля 340 моніторингу і виявлення маякового радіосигналу, то модуль 344 настройки смуги частот моніторингу може збільшувати поточну смугу частот пошуку на один розмір кроку пошуку і керувати 33 приймальним пристроєм 302, щоб перенастроюватися на нову смугу частот пошуку, а модуль 344 настройки смуги частот моніторингу може просигналізувати модулю хронування почати другий відрізок часу першого моніторингу. Як ще один приклад розглянемо, що модуль 340 моніторингу і виявлення маякового радіосигналу виявив маяковий радіосигнал в рамках відрізка першого моніторингу, при цьому модуль 344 настройки смуги частот моніторингу може змінити смугу частот пошуку відповідно до інформації 376 настройки пошуку, наприклад, зменшити смугу частот пошуку, так щоб виявлений маяковий радіосигнал розміщувався вгорі нової смуги частот. Модуль 344 настройки зберігає інформацію про нову смугу частот пошуку в інформацію 356 про поточну смугу частот пошуку, керує приймальним пристроєм 302, щоб перенастроюватися на нову смугу частот пошуку, і сигналізує модулю 342 хронування, щоб почати відрізок часу другого моніторингу. Модуль 346 виявлення несучої використовує дані/інформацію 324, в тому числі інформацію 358 про виявлений маяковий радіосигнал і системну інформацію 350, щоб одержати інформацію 360 про виявлений сигнал несучої і інформацію 362 про визначену несучу "низхідної лінії зв'язку". Наприклад, інформація 358 про виявлений сигнал несучої протягом відрізка другого моніторингу може включати в себе інформацію, яка вказує, що два маякових радіосигнали прийняті в одному фіксованому тоні і розділені слотом часу ультраслота, вказуючи за допомогою 382 інформації про структуру маякового радіосигналу те, що маяковий радіосигнал несучої виявлений, а модуль виявлення несучої одержує інформацію 360 про виявлений сигнал несучої. Потім за допомогою інформації 378 про смугу частот несучу/робочу смугу частот "низхідної лінії зв'язку", наприклад інформації, яка вказує несучу частоту і асоційовану робочу смугу частот по відношенню до тону маякового радіосигналу несучої, наприклад фіксований зсув між тоном маякового радіосигналу несучої і несучою частотою і/або позицію тону маякового радіосигналу несучої відносно межі робочої смуги частот, модуль 346 виявлення несучої визначає інформацію 362 про несучу "низхідної лінії зв'язку". Модуль 332 настройки несучої "низхідної лінії зв'язку" використовує дані/інформацію 324, в тому числі інформацію 362 про визначену несучу "низхідної лінії зв'язку", щоб задавати, наприклад, настроювати приймальний пристрій 302 на несучу частоту і робочу смугу частот. Модуль 334 визначення несучої "висхідної лінії зв'язку" визначає несучу і робочу смугу частот, яка повинна бути використана WT 300 для передачі сигналів по "висхідній лінії зв'язку". У деяких варіантах здійснення існують фіксовані відношення між несучими "низхідної лінії зв'язку" і відповідними несучими "висхідної лінії зв'язку" по всій системі. У цьому варіанті здійснення модуль 334 визначення несучої "висхідної лінії зв'язку" після того, як несуча "низхідній лінії зв'язку" визначена, використовує дані/інформацію 324, в тому числі інформацію 362 про визначену несучу "низхідної лінії зв'язку" і інформацію 380 про несучу "низхідної лінії зв'яз 89172 34 ку"/"висхідної лінії зв'язку", наприклад збережений фіксований зсув, щоб визначити інформацію 364 про несучу "висхідної лінії зв'язку". У деяких варіантах здійснення слот між несучими "низхідної лінії зв'язку" і відповідними несучими "висхідної лінії зв'язку" міняється для різних розміщень базової станції в системах, наприклад, як показано на Фіг.3. У одному такому варіанті здійснення після того, як WT 300 настроїв свій приймальний пристрій на визначену несучу "висхідної лінії зв'язку", WT 300 приймає і обробляє за допомогою модуля 334 широкомовний сигнал від BS, що вказує інформацію, яка може бути використана, щоб одержати інформацію 364 про визначену несучу "висхідної лінії зв'язку". Наприклад, широкомовний сигнал може вказувати несучу частоту "висхідної лінії зв'язку" або широкомовний сигнал може вказувати зсув несучої частоти "висхідної лінії зв'язку" від несучої частоти "низхідної лінії зв'язку". Модуль 336 настройки несучої "висхідної лінії зв'язку" використовує дані/інформацію 324, в тому числі інформацію 364 про визначену несучу "висхідної лінії зв'язку", щоб задавати, наприклад, настроювати передавальний пристрій 304, так щоб WT міг передавати сигнали "висхідної лінії зв'язку" базовій станції у відповідній робочій смузі частот. Дані/інформація 324 включає в себе користувацькі дані 348, системну інформацію 350, збережену 352 інформацію про несучу, інформацію 354 хронування, інформацію 356 про поточну смугу частот пошуку, інформацію 358 про виявлений маяковий радіосигнал, інформацію 360 про виявлений сигнал несучої, інформацію 362 про визначену несучу "низхідної лінії зв'язку", інформацію 364 про визначену несучу "висхідної лінії зв'язку" і інформацію 392 про користувачів/пристрої/сеанси/ресурси. Призначені для користувача дані включають в себе дані і інформацію, наприклад, голос, текст, користувацький додаток і/або відеодані/інформацію, яка повинна бути передана/прийнята від рівноправних вузлів WT 300 в сеансах зв'язку з WT 300. Системна інформація 350 включає в себе інформацію 366 про діапазон смуг частот пошуку, інформацію 368 про початок пошуку, інформацію 370 про відрізок першого моніторингу, інформацію 372 про відрізок другого моніторингу, інформацію 374 про розмір слота пошуку, інформацію 376 про настройку пошуку, інформацію 378 про несучу/робочу смугу частот "низхідної лінії зв'язку", інформацію 380 про несучу "низхідної лінії зв'язку "/несучу "висхідної лінії зв'язку" і інформацію 381 про маяковий радіосигнал. Інформація 366 про діапазон смуг частот пошуку включає в себе інформацію, яка ідентифікує смугу частот "низхідної лінії зв'язку", пошук якої повинен бути здійснений, наприклад смугу частот "низхідної лінії зв'язку" в рамках нестандартної смуги частот. Інформація 366 про діапазон смуг частот пошуку також включає в себе обмеження на діапазон, що включають в себе мінімальну частоту і/або мінімальну частоту настройки пошуку. Інформація 368 про початок пошуку включає в себе інформацію, яка ідентифі 35 кує смугу частот початку пошуку, яка повинна бути використана, наприклад смугу частот пошуку в найнижчій позиції в смузі частот "низхідної лінії зв'язку", пошук якої повинен бути здійснений, і/або інформацію, яка ідентифікує методику початку пошуку, яка повинна бути використана, наприклад використання останньої успішно визначеної робочої смуги частот, яка збережена в збережену інформацію 352 про несучу. Інформація 370 про відрізок першого моніторингу включає в себе інформацію, яка ідентифікує тривалість відрізка часу першого моніторингу, по закінченню якого процес перейде до відрізка часу другого моніторингу, якщо який-небудь маяковий радіосигнал виявлений протягом відрізка часу першого моніторингу. Відрізок 370 часу першого моніторингу також включає в себе інформацію, яка вказує на те, чи завершений відрізок першого моніторингу після виявлення маякового радіосигналу, або чи завершений відрізок першого моніторингу до переходу до відрізка часу другого моніторингу. У деяких варіантах здійснення відрізок часу першого моніторингу задається в діапазоні 1-2 відрізків слота радіомаяка або трохи більше. Наприклад, в одному зразковому варіанті здійснення зі слотом радіомаяка в 90мс відрізку першого моніторингу надане значення 180мс. Інформація 372 про відрізок другого моніторингу включає в себе інформацію, яка ідентифікує тривалість відрізка часу другого моніторингу, в якому виконується пошук смуги частот пошуку, щоб ідентифікувати маяковий радіосигнал несучої. Відрізок 372 часу другого моніторингу також включає в себе інформацію, яка вказує на те, чи завершений відрізок другого моніторингу після визначення маякового радіосигналу несучої, або чи завершений відрізок другого моніторингу до переходу до використання інформації про визначену несучу. У деяких варіантах здійснення відрізок часу другого моніторингу задається в діапазоні 1-2 ультраслотів або трохи більше. Наприклад, в одному зразковому варіанті здійснення, де ультраслот становить 1,44 с, відрізок другого моніторингу задається таким, що дорівнює 1,5с Розмір 374 кроку пошуку включає в себе інформацію, яка ідентифікує величину, щоб змінити, наприклад, зсув до більш високої частоти, поточну смугу частот пошуку, після завершення відрізка моніторингу першого типу без виявлення маякового радіосигналу. Інформація 376 про настройку пошуку включає в себе інформацію, яка використовується, щоб керувати величиною настройки, наприклад зсувом поточної смуги частот пошуку, після виявлення маякового радіосигналу протягом відрізка першого моніторингу. Наприклад, в деяких варіантах здійснення маяковий радіосигнал несучої знаходиться в фіксованій частотній позиції в робочій смузі частот, яка нижче по тону, ніж будь-який інший маяковий радіосигнал, і тони маякового радіосигналу займають визначений заданий діапазон піднабору робочої смуги частот. У цьому варіанті здійснення інформація 376 про настройку пошуку може включати в себе інформацію, яка використовується, щоб визначати, де потрібно розмістити смугу частот пошуку відносно виявленого маякового радіосигналу, щоб забезпечити те, що маяковий радіо 89172 36 сигнал несучої не повинен бути виявлений протягом слота другого моніторингу, наприклад, перемістити смугу частот несучої так, щоб виявлений маяковий радіосигнал знаходився вгорі смуги частот пошуку. Інформація 378 про несучу/робочу смугу частот "низхідної лінії зв'язку" включає в себе інформацію, яка ідентифікує відношення між несучою "низхідної лінії зв'язку" і робочою смугою частот "низхідної лінії зв'язку", наприклад, робоча смуга частот "низхідної лінії зв'язку" центрована навколо несучої "низхідної лінії зв'язку" і займає задану смугу пропускання. Інформація 378 також включає в себе інформацію, яка ідентифікує відношення між маяковим радіосигналом несучої і несучою частотою, наприклад, число тонів і напрям, вище або нижче, в якому тон маякового радіосигналу здвинутий в порівнянні з несучою частотою. Інформація 380 про несучу "низхідної лінії зв'язку"/несучу "висхідної лінії зв'язку" включає в себе інформацію, яка використовується, щоб визначати несучу частоту "висхідної лінії зв'язку" базової станції на основі виявленої несучої "низхідної лінії зв'язку". Наприклад, в деяких варіантах здійснення несуча "висхідної лінії зв'язку" - це фіксований зсув в порівнянні з несучою "низхідної лінії зв'язку", і це фіксоване значення проміжку між несучою "висхідної лінії зв'язку"/"низхідної лінії зв'язку" збережене в інформації 380. У деяких варіантах здійснення проміжок між несучою "висхідної лінії зв'язку"/"низхідної лінії зв'язку" варіюється в різних місцеположеннях, і кожна BS відправляє широкомовне повідомлення з інформацією, яка може бути використана WT 300, щоб одержати несучу "висхідної лінії зв'язку" із згаданого повідомлення. У одному такому варіанті здійснення інформація 380 включає в себе інформацію, яка ідентифікує широкомовне повідомлення і параметри, що використовуються, щоб одержувати несучу "висхідної лінії зв'язку" із згаданого широкомовного повідомлення і/або визначеної несучої "низхідної лінії зв'язку". Інформація 381 про маяковий радіосигнал включає в себе інформацію 382 про структуру маякового радіосигналу. Інформація 382 про структуру маякового радіосигналу включає в себе інформацію про тип маякового радіосигналу, інформацію про тон, інформацію про синхронізацію, інформацію про стрибкоподібну зміну частоти, інформацію про послідовність, число слотів радіомаяка/ультраслот і інформацію про потужність. Зразкова інформація 382 про структуру маякового радіосигналу аналогічна інформації 242 про структуру маякового радіосигналу, раніше описаній відносно зразкової BS 200. Збережена інформація 352 про несучу включає в себе інформацію про несучі і робочі смуги частот, які раніше виявлені операцією пошуку несучої і, можливо, раніше використовувалися WT 300 для обміну даними. Збережена інформація 352 про несучу в деяких варіантах здійснення включає в себе часову мітку або інформацію про частоту використання по кожному з наборів збереженої інформації про несучу. У цьому варіанті здійснення WT 300 може почати пошук несучої з 37 останньої використаної несучої або несучої, що найчастіше використовується. Інформація 354 хронування включає в себе часові характеристики передачі OFDM-символів, наприклад, відстеження послідовних відрізків часу передачі OFDM-символів в рамках слота радіомаяка і ультраслота по мірі того, як проходить час. Інформація 354 хронування також включає в себе інформацію відстеження часових характеристик, таку як час, що залишився у відрізку першого моніторингу, або час, що залишився у відрізку другого моніторингу. Інформація 356 про поточну смугу частот пошуку включає в себе інформацію, яка ідентифікує настройки поточної смуги частот пошуку, наприклад частоту і смугу пропускання. Інформація 356 про поточну смугу частот пошуку також включає в себе інформацію, яка ідентифікує, коли почато пошук поточної смуги частот пошуку. Інформація 358 про виявлений маяковий радіосигнал включає в себе інформацію відносно виявлених маякових радіосигналів в ході відрізків першого моніторингу і відрізків другого моніторингу, в тому числі: тон або тони, що використовуються кожним виявленим маяковим радіосигналом, часові характеристики маякового радіосигналу в рамках ультраслота, тип маякового радіосигналу і т.д. Наприклад, перший маяковий радіосигнал може бути виявлений протягом відрізка першого моніторингу, і щонайменше другий маяковий радіосигнал може бути виявлений протягом відрізка другого моніторингу. Інформація 360 про виявлений сигнал несучої включає в себе частоту сигналу несучої, яка визначена із щонайменше частот першого і другого виявлених маякових радіосигналів. Інформація 362 про визначену несучу "низхідної лінії зв'язку" включає в себе інформацію 384 про несучу частоту, наприклад інформацію 360 про несучу, і інформацію 386 про її відповідну робочу смугу частот, наприклад смугу пропускання робочої смуги частот "низхідної лінії зв'язку", і інформацію, яка ідентифікує позицію несучої "низхідної лінії зв'язку" в рамках робочої смуги частот, наприклад, "центровано". Інформація 364 про визначену несучу "висхідної лінії зв'язку" включає в себе інформацію 388 про несучу частоту, наприклад, з модуля 334 визначення несучої "висхідної лінії зв'язку", і інформацію 390 про її відповідну робочу смугу частот, наприклад смугу пропускання робочої смуги частот "висхідної лінії зв'язку", і інформацію, яка ідентифікує позицію несучої "висхідної лінії зв'язку" в рамках робочої смуги частот, наприклад, "центровано". Інформація 392 про користувачів/пристрої/сеанси/ресурси, наприклад, ідентифікаційна інформація користувачів/пристрою, інформація про сеанси, в тому числі інформація про ідентифікацію і маршрутизацію по кожному вузлу, і інформація про ресурси, така як сегменти виділених інформаційних "висхідної лінії зв'язку" і "низхідної лінії зв'язку" і сегменти керуючих каналів для WT 300, може бути доступна і використана, щоб реалізувати способи даного винаходу і/або 89172 38 структури даних, що використовуються, щоб реалізувати винахід. Фіг.9 - це блок-схема 900 послідовності операцій зразкового способу роботи базової станції, наприклад BS 200, щоб передавати маякові радіосигнали відповідно до даного винаходу. Процес починається на етапі 902, де базова станція включається і ініціалізується. Як частина ініціалізації, індексу слота радіомаяка може бути надане значення один, слота радіомаяка з найменшим індексом в ультраслоті. Процес переходить від етапу 902 до етапу 904. На етапі 904 базова станція експлуатується так, щоб одержати індекс слота радіомаяка в рамках ультраслота. Кожний слот радіомаяка - це часовий слот, що не перекривається, відносно сусідніх слотів радіомаяка. Кожний ультраслот включає в себе фіксоване число слотів радіомаяка. Процес переходить з етапу 904 до етапу 906, на якому базова станція визначає тип маякового радіосигналу і позначення тону для наступного маякового радіосигналу на основі індексу слота радіомаяка. Кожний маяковий радіосигнал це один з множини різних типів маякових радіосигналів, при цьому кожний маяковий радіосигнал різних типів передається у відмінному тоні або наборі тонів в рамках однієї смуги частот. У деяких варіантах здійснення перший тип маякового радіосигналу має фіксоване положення частоти відносно самого низького тону в смузі частот. У деяких варіантах здійснення перший тип маякового радіосигналу має фіксоване положення частоти, яке вище або нижче, ніж всі інші типи маякових радіосигналів, що передаються базовою станцією в рамках робочої смуги частот. У деяких варіантах здійснення перший тип маякового радіосигналу згадується як маяковий радіосигнал несучої. У деяких варіантах здійснення інші типи маякових радіосигналів включають в себе маякові радіосигнали фази і/або сектора. У деяких варіантах здійснення маякові радіосигнали фази і/або сектора використовують тони частоти, які стрибкоподібно змінюються з часом. У деяких варіантах здійснення перший тип маякового радіосигналу, наприклад маяковий радіосигнал несучої, виникає менш часто, ніж інші типи маякових радіосигналів, наприклад, один маяковий радіосигнал несучої на ультраслот і декілька маякових радіосигналів типу фази/сектора на ультраслот. Далі на етапі 908 базова станція експлуатується так, щоб згенерувати згаданий маяковий радіосигнал відповідно до визначеної інформації з етапу 906. Потім на етапі 910 базова станція експлуатується так, щоб передати згаданий згенерований маяковий радіосигнал протягом згаданого слота радіомаяка, наприклад, протягом слота часу передачі OFDM-символів, призначеного для передачі маякових радіосигналів. Процес переходить від етапу 910 до етапу 912. На етапі 912 базова станція експлуатується так, щоб перевірити, чи дорівнює індекс слота радіомаяка найвищому індексу слота радіомаяка в ультраслоті. Якщо індекс слота радіомаяка дорівнює найвищому індексу радіомаяка в ультраслоті, то передача сигналів для ультраслота завершена, і процес переходить до етапу 914. У рамках повного ультраслота базо 39 ва станція передала кожний маяковий радіосигнал різного типу щонайменше один раз. На етапі 914 базова станція експлуатується так, щоб надати індексу слота радіомаяка значення один, що представляє перший слот радіомаяка нового ультраслота. Проте, якщо на етапі 912 визначено, що індекс слота радіомаяка не дорівнює найвищому індексу слота радіомаяка в ультраслоті, процес переходить до етапу 916. На етапі 916 базова станція експлуатується так, щоб збільшити індекс слота радіомаяка. Процес повертається від етапу 914 або етапу 916 до етапу 904. Фіг.10, яка включає поєднання Фіг.10А і Фіг.10В, - це блок-схема 1000 послідовності операцій зразкового способу роботи безпровідного термінала (WT), наприклад WT 300, щоб виявляти сигнал несучої, що передається базовою станцією, наприклад BS 200, яка передає маякові радіосигнали на періодичній основі, відповідно до даного винаходу. Зразковий спосіб починається на етапі 1002, коли безпровідний термінал включається і/або ініціалізується, щоб почати спосіб пошуку. Процес переходить від початкового етапу 1002 до етапу 1004. На етапі 1004 безпровідний термінал експлуатується так, щоб вибрати першу смугу частот як смугу частот, що відстежується. Наприклад, якщо безпровідний термінал щойно був включений, WT може використати останню використану WT смугу частот як вибрану першу смугу частот, вірогідну смугу частот на основі попередніх операцій WT або заздалегідь визначену вибрану смугу частот, таку як найбільш низьку смугу частот в діапазоні, пошук якого повинен бути виконаний. Процес переходить від етапу 1004 до етапу 1006. На етапі 1006 WT експлуатується так, щоб почати моніторинг першої смуги частот, щоб виявляти маяковий радіосигнал протягом першого відрізка часу. Наприклад, WT настроює приймальний пристрій на вибрану смугу частот по етапу 1004, починає приймати передачу сигналів в рамках вибраної смуги частот моніторингу і оцінює всі сигнали, що приймаються, щоб визначити, чи прийнятий маяковий радіосигнал, наприклад маяковий радіосигнал, що є сигналом, який включає в себе один або більше вузькосмугових сигналів великої потужності, що передаються одночасно. У деяких варіантах здійснення маякові радіосигнали можуть бути множини різних типів, при цьому перший тип, наприклад маяковий радіосигнал несучої, передається в тоні, що має фіксований зсув від найбільш низького тону у відповідній робочій смузі частот, причому згаданий перший тип маякового радіосигналу передається за допомогою найбільш низького або найбільш високого тону будьякого із згаданих маякових радіосигналів, що передаються в згаданій робочій смузі частот. У деяких варіантах здійснення процес виявлення маякового радіосигналу включає в себе виявлення енергії згаданого маякового радіосигналу без визначення фази згаданого маякового радіосигналу. У деяких варіантах здійснення перший відрізок часу - це відрізок, трохи більший ніж слот радіомаяка, наприклад 1-2 слоти радіомаяка або трохи 89172 40 більше. Процес переходить від етапу 1006 до етапу 1008. На етапі 1008 WT перевіряє те, чи був виявлений маяковий радіосигнал. Якщо маяковий радіосигнал виявлений, процес переходить до етапу 1010; в іншому випадку процес переходить до етапу 1012. На етапі 1010 WT змінює смугу частот, що відстежується, на величину, яка менше ширини згаданої смуги частот, що відстежується. У деяких варіантах здійснення при певних умовах зміна на етапі 1010 - це зміна в 0Гц. У деяких варіантах здійснення смуга частот, що відстежується, змінюється таким чином, щоб смуга частот, що відстежується, мала частоту виявленого маякового радіосигналу із заздалегідь вибраним зсувом від верху смуги частот, що відстежується. У деяких варіантах здійснення зміна на етапі 1010 така, що постійний моніторинг смуги частот, що відстежується, повинен виявити в рамках своєї смуги частот маяковий радіосигнал першого типу, наприклад маяковий радіосигнал несучої. Процес переходить від етапу 1010 до етапу 1014. На етапі 1014 безпровідний термінал експлуатується так, щоб почати моніторинг поточної смуги частот, що відстежується, щоб виявити другий маяковий радіосигнал протягом третього періоду часу. Наприклад, третій період часу може бути відрізком, трохи більшим ніж відрізок, який включає в себе щонайменше один з маякових радіосигналів першого типу, наприклад сигнал типу радіомаяка, з якого може бути визначена несуча. У деяких варіантах здійснення відрізок третього типу трохи більше ультраслота. Процес переходить від етапу 1014 до етапу 1016. На етапі 1016 WT перевіряє те, чи був виявлений маяковий радіосигнал. Якщо маяковий радіосигнал виявлений, процес переходить від етапу 1016 до етапу 1018. На етапі 1018 виконується перевірка того, чи надають виявлені маякові радіосигнали досить інформації, щоб визначити несучу. У різних варіантах здійснення може бути потрібне виявлення інших кількостей маякових радіосигналів до того, як може бути визначена несуча, в залежності від конкретних факторів при передачі маякових радіосигналів, таких як, наприклад, число типів маякових радіосигналів, характеристики типів маякових радіосигналів, наприклад, чи є стрибкоподібна зміна частоти тонів для типу маякового радіосигналу, конфігурація типів маякових радіосигналів в послідовності маякових радіосигналів в ультраслотах. Наприклад, у варіанті здійснення, що включає в себе тільки два типи маякових радіосигналів, наприклад тип несучої і тип ідентифікатора стільника, в якому тони маякових радіосигналів, назначені маяковим радіосигналам, не змінюються стрибкоподібно по частоті, і маякові радіосигнали чергуються між двома типами, прийому двох послідовних маякових радіосигналів має бути достатньо, щоб визначити маяковий радіосигнал несучої. Як ще один приклад розглянемо варіант здійснення з трьома різними типами маякових радіосигналів: несуча, ідентифікатор стільника (фази), ідентифікатор сектора; маяковий радіосигнал несучої використовує фіксований тон в смузі частот, тоді як типи стільника 41 (фази) і сектора використовують тони, частота яких стрибкоподібно змінюється у часі; базова станція передає один маяковий радіосигнал на слот радіомаяка; типи маякових радіосигналів дотримуються послідовності (і) маяковий радіосигнал типу фази, (іі) маяковий радіосигнал типу сектора, (ііі) маяковий радіосигнал типу фази, (iv) маяковий радіосигнал типу сектора, (ν) маяковий радіосигнал типу несучої в послідовних слотах радіомаяка в ультраслоті або частині ультраслота. У цьому варіанті здійснення може бути необхідно виявити до п'яти маякових радіосигналів перед визначенням несучої. Як ще один приклад розглянемо варіант здійснення з трьома різними типами маякових радіосигналів: несуча, фаза і сектор; маяковий радіосигнал несучої використовує фіксований тон в смузі частот, тоді як маякові радіосигнали фази і сектора використовують тони, частота яких стрибкоподібно змінюється у часі; маяковий радіосигнал дотримується послідовності одного маякового радіосигналу несучої протягом першого слота радіомаяка ультраслота, за яким іде маяковий радіосигнал фази або сектора протягом кожного зі слотів радіомаяка ультраслота, що залишилися. У цьому варіанті здійснення може бути необхідно виявити два послідовних маякових радіосигнали несучої, розділені ультраслотом, щоб ідентифікувати маяковий радіосигнал несучої. За умови, що виявлені маякові радіосигнали до цього моменту надають досить інформації, щоб визначити несучу, процес переходить від етапу 1018 до етапу 1020. На етапі 1020 безпровідний термінал експлуатується так, щоб визначити із щонайменше частот першого і другого маякових радіосигналів частоту несучого сигналу, яка може бути використана безпровідним терміналом, щоб одержати послугу зв'язку. Проте, якщо виявлені маякові радіосигнали до цього моменту не надають досить інформації, щоб визначити несучу, процес переходить від етапу 1018 до етапу 1022. На етапі 1022 безпровідний термінал експлуатується так, щоб перевірити те, чи закінчився третій період часу. Якщо третій період часу закінчився без того, що безпровідний термінал виявив достатнє число маякових радіосигналів, щоб визначити несучу, як очікувалося, це може вказувати на те, що WT вийшов з області обслуговування базової станції з моменту, коли виявлений перший маяковий радіосигнал, і тому безпровідний термінал повинен виконувати пошук в новій смузі частот. Можливо, також відбулася часова інтерференція, що заважає виявленню маякового радіосигналу несучої. Якщо третій період часу закінчився, процес переходить від етапу 1022 через з'єднувальний вузол А 1024 до етапу 1004, щоб перезапустити операції пошуку. Наприклад, в цій точці на етап 1004 може бути вибрана наступна смуга частот, в якій пошук ще не виконувався, або на етапі 1004 може бути повторений пошук поточної смуги частот. Повертаючись до етапу 1022, якщо третій період часу не закінчився, процес переходить до етапу 1026, на якому безпровідний термінал продовжує моніторинг поточної смуги частот моніто 89172 42 рингу, щоб виявити маяковий радіосигнал. Процес переходить від етапу 1026 до етапу 1016. Повертаючись до етапу 1008, якщо маяковий радіосигнал не виявлений, процес переходить до етапу 1012, на якому WT експлуатується так, щоб перевірити те, чи закінчився перший період часу. Якщо перший період часу не закінчився, процес переходить від етапу 1012 до етапу 1028, на якому WT експлуатується так, щоб продовжити моніторинг першої смуги частот, щоб виявити маяковий радіосигнал протягом першого відрізка часу. Процес переходить від етапу 1028 до етапу 1008. Якщо перший період часу закінчився, процес переходить від етапу 1012 до етапу 1030. На етапі 1030 WT експлуатується так, щоб змінити смугу частот, що відстежується, на другу смугу частот, що відстежується, відмінну від першої смуги частот, що відстежується, на величину, яка не більше ширини смуги частот, що відстежується. Потім на етапі 1032 WT починає моніторинг другої смуги частот, щоб виявити маяковий радіосигнал протягом другого відрізка часу. У деяких варіантах здійснення другий відрізок часу має таку ж тривалість, що і перший відрізок часу. Процес переходить від етапу 1032 до етапу 1034. На етапі 1034 безпровідний термінал експлуатується так, щоб перевірити те, чи був виявлений маяковий радіосигнал. Якщо маяковий радіосигнал виявлений, процес переходить до етапу 1010; в іншому випадку процес переходить від етапу 1034 до етапу 1036. На етапі 1036 WT перевіряє те, чи закінчився другий період часу. Якщо другий період часу не закінчився, процес переходить від етапу 1036 до етапу 1038, на якому WT продовжує відстежувати другу смугу частот, щоб виявити маяковий радіосигнал протягом другого відрізка часу. Від етапу 1038 процес переходить до етапу 1034. Якщо на етапі 1036 визначено, що другий період часу закінчився, пошук другої смуги частот виконаний невдало, і процес переходить за допомогою з'єднувального вузла В 1040 до етапу 1042. На етапі 1042 WT перевіряє те, чи досягнуто кінець діапазону моніторингу. Якщо кінець діапазону моніторингу не досягнуто, процес переходить від етапу 1042 до етапу 1044; в іншому випадку, процес переходить до етапу 1046. На етапі 1044 WT експлуатується так, щоб змінити смугу частот, що відстежується, на іншу смугу частот, причому інша смуга частот відмінна від останньої смуги частот, що відстежується, на величину, яка не більше ширини смуги частот, що відстежується. На етапі 1046 WT експлуатується так, щоб змінити смугу частот, що відстежується, на іншу смугу частот, причому інша смуга частот знаходиться на іншому кінці діапазону моніторингу. Процес переходить або від етапу 1044, або від етапу 1046 до етапу 1048, на якому WT починає моніторинг іншої смуги частот, щоб виявити маяковий радіосигнал протягом четвертого періоду часу. У деяких варіантах здійснення четвертий період часу має таку ж тривалість як перший і/або другий періоди часу. Процес переходить від етапу 1048 до етапу 1050, на якому виконується перевірка того, чи виявлений маяковий радіосигнал. Якщо маяковий 43 радіосигнал виявлений, процес переходить від етапу 1050 через з'єднувальний вузол С 1052 до етапу 1010. Проте, якщо маяковий радіосигнал не виявлений, процес переходить до етапу 1054, на якому WT перевіряє те, чи закінчився четвертий період часу. Якщо четвертий період часу не закінчився, процес переходить від етапу 1054 до етапу 1056, на якому WT продовжує моніторинг тієї ж смуги частот, щоб виявити маяковий радіосигнал протягом четвертого слота часу. Процес переходить від етапу 1056 до етапу 1050. Повертаючись до етапу 1054, якщо четвертий період часу закінчився, процес переходить за допомогою з'єднувального вузла В 1040 до етапу 1042. Фіг.11 - це блок-схема 1100 послідовності операцій зразкового способу роботи множини базових станцій в системі зв'язку, що включає в себе щонайменше першу і другу базові станції в різних географічних регіонах. Перша базова станція використовує першу смугу частот, тоді як друга базова станція використовує другу смугу частот, причому друга смуга частот відмінна від першої смуги частот. Процес починається на етапі 1102, де базові станції системи зв'язку включаються. Процес переходить від етапу 1102 до етапів 1104 і 1106, і, необов'язково (в деяких варіантах здійснення), до етапів 1108 і 1110. На етапі 1104 передавальний пристрій першої базової станції, розміщений в згаданій першій базовій станції, експлуатується так, щоб передати множину маякових радіосигналів протягом першого періоду часу, при цьому згадана множина маякових радіосигналів включає в себе маяковий радіосигнал першого типу і маяковий радіосигнал другого типу, а згаданий перший період часу включає в себе фіксоване число других відрізків часу, що не перекриваються. Етап 1104 включає в себе операції підетапу 1112. На підетапі 1112 передавальний пристрій першої базової станції експлуатується так, щоб передати щонайменше один маяковий радіосигнал в рамках згаданої першої смуги частот в кожному із згаданих других періодів часу, при цьому маякові радіосигнали різних типів передаються в різних тонах в рамках згаданої першої смуги частот, маяковий радіосигнал згаданого першого типу і маяковий радіосигнал згаданого другого типу передаються щонайменше один раз протягом згаданого першого періоду часу. Процес переходить від завершення етапу 1104 на початок етапу 1104 для повторення передач маякових радіосигналів передавального пристрою першої базової станції протягомще одного першого періоду часу, наприклад наступного послідовного першого періоду часу. На етапі 1106 передавальний пристрій другої базової станції, розміщений в згаданій другій базовій станції, експлуатується так, щоб передати множину маякових радіосигналів протягом третього періоду часу, при цьому згадана множина маякових радіосигналів включає в себе маяковий радіосигнал першого типу і маяковий радіосигнал другого типу, а згаданий третій період часу включає в себе фіксоване число четвертих відрізків часу, що не перекриваються. Етап 1106 включає в 89172 44 себе операції підетапу 1114. На підетапі 1114 передавальний пристрій другої базової станції експлуатується так, щоб передати щонайменше один маяковий радіосигнал в рамках згаданої другої смуги частот в кожному із згаданих четвертих періодів часу, при цьому маякові радіосигнали різних типів передаються в різних тонах в рамках згаданої другої смуги частот, маяковий радіосигнал згаданого першого типу і маяковий радіосигнал згаданого другого типу передаються щонайменше один раз протягом згаданого третього періоду часу. Процес переходить від завершення етапу 1106 на початок етапу 1106 для повторення передач маякових радіосигналів передавального пристрою другої базової станції протягом ще одного третього періоду часу, наприклад наступного послідовного третього періоду часу. У деяких варіантах здійснення, наприклад різних варіантах здійснення, де слот часу між несучою від "низхідної лінії зв'язку" до "висхідної лінії зв'язку" варіюється в системі зв'язку для різних базових станцій в різних місцях, виконуються етапи 1108 і 1110. На етапі 1108 передавальний пристрій першої базової станції експлуатується так, щоб періодично передавати в згаданій першій смузі частот інформацію, яка вказує положення частоти смуги частот "висхідної лінії зв'язку", яка повинна бути використана при передачі сигналів першої базової станції. На етапі 1110 передавальний пристрій другої базової станції експлуатується так, щоб періодично передавати в згаданій другій смузі частот інформацію, яка вказує положення частоти смуги частот "висхідної лінії зв'язку", яка повинна бути використана при передачі сигналів другої базової станції. У деяких варіантах здійснення, наприклад різних варіантах здійснення, де проміжок від несучої "низхідної лінії зв'язку" до несучої "висхідної лінії зв'язку" фіксований в системі зв'язку, WT визначають смугу частот зв'язку "низхідної лінії зв'язку" з передачі маякових радіосигналів BS, наприклад, етапу 1104 або 1106, і після цього, знаючи фіксований проміжок від несучої "низхідної лінії зв'язку" до несучої "висхідної лінії зв'язку", WT визначають смугу частот несучої "висхідної лінії зв'язку" без необхідності BS передавати додаткові широкомовні сигнали. У цих варіантах здійснення етапи 1108 і 1110 можуть бути опущені. У деяких варіантах здійснення передавальні пристрої першої і другої базових станцій передають сигнали мультиплексування з ортогональним частотним розділенням (OFDM) паралельно по множині тонів протягом згаданого першого і третього періодів часу. У деяких варіантах здійснення згадані перший і третій періоди часу включають в себе множину із щонайменше 10000 періодів часу передачі OFDMсимволів. У деяких варіантах здійснення кожний перший період часу включає в себе щонайменше 16 із згаданих других періодів часу. У деяких варіантах здійснення перший і третій періоди часу мають однакову тривалість. У деяких варіантах здійснення другий і четвертий періоди часу мають однакову тривалість. У різних варіантах здійснення перший і третій періоди часу згадуються як ульт 45 раслоти, а другий і четвертий періоди часу згадуються як слоти радіомаяка, і кожний слот радіомаяка включає в себе декілька періодів часу передачі символів. У деяких варіантах здійснення маякові радіосигнали першого типу передаються за допомогою тону, що має фіксоване відношення частоти до найбільш низького тону в смузі частот, в якій передається згаданий перший тип маякового радіосигналу, при цьому смуга частот, в якій передається маяковий радіосигнал першого типу, є смугою частот "низхідної лінії зв'язку". У різних варіантах здійснення тон, що використовується, щоб передавати маяковий радіосигнал першого типу, також має фіксоване відношення частоти до тонів в смузі частот "висхідної лінії зв'язку", яка повинна бути використана для передачі інформації базовій станції, що передає згаданий маяковий радіосигнал першого типу. У деяких варіантах здійснення смуги частот "висхідної лінії зв'язку" і "низхідної лінії зв'язку" з пари смуг частот не перетинаються і відділені одна від одної більше ніж слотом між тонами в згаданій смузі частот "низхідної лінії зв'язку". У різних варіантах здійснення перший тип маякового радіосигналу має фіксоване відношення частоти, яке нижче або вище, ніж всі інші типи маякових радіосигналів, що передаються в смузі частот, в якій передається маяковий радіосигнал першого типу. У деяких варіантах здійснення передача щонайменше одного маякового радіосигналу в рамках згаданої першої смуги частот в кожному із згаданих других періодів часу включає в себе передачу першого типу маякового радіосигналу не більше одного разу протягом згаданого першого періоду часу і передачу згаданого другого типу маякового радіосигналу щонайменше двічі протягом згаданого першого періоду часу. У деяких варіантах здійснення передача щонайменше одного маякового радіосигналу в рамках згаданої другої смуги частот в кожному із згаданих четвертих періодів часу включає в себе передачу першого типу маякового радіосигналу не більше одного разу протягом згаданого третього періоду часу і передачу згаданого другого типу маякового радіосигналу щонайменше двічі протягом згаданого третього періоду часу. У різних варіантах здійснення передача щонайменше одного маякового радіосигналу в рамках згаданої першої смуги частот в кожному із згаданих других періодів часу включає в себе передачу маякового радіосигналу третього типу щонайменше один раз протягом згаданого першого періоду часу, а передача щонайменше одного маякового радіосигналу в рамках другої згаданої смуги частот в кожному із згаданих четвертих періодів часу включає в себе передачу маякового радіосигналу згаданого третього типу щонайменше один раз протягом згаданого третього періоду часу. У деяких варіантах здійснення перший тип маякового радіосигналу - це маяковий радіосигнал несучої, що використовується, щоб передавати інформацію про несучу частоту, що використовується для передачі даних по "низхідній лінії зв'яз 89172 46 ку" базовою станцією, що передає маяковий радіосигнал несучої. У різних варіантах здійснення другий тип маякового радіосигналу - це маяковий радіосигнал ідентифікатора типу стільника, що іноді згадується як маяковий радіосигнал фази, який передає інформацію, що ідентифікує стільник, з якого передається маяковий радіосигнал другого типу, а третій тип маякового радіосигналу, якщо міститься, - це маяковий радіосигнал ідентифікатора типу сектора, який надає інформацію про сектор базовій станції, в якому виконує передачу передавальний пристрій базової станції, який передав маяковий радіосигнал третього типу. У різних варіантах здійснення передавальні пристрої першої і другої базових станцій не синхронізовані за часом один з одним, наприклад різні варіанти здійснення, в яких передавальні пристрої першої і другої базової станції знаходяться в різних стільниках в різних географічних місцях. У багатьох варіантах здійснення передавальний пристрій першої базової станції експлуатується так, щоб повторити передачу множини маякових радіосигналів протягом першого періоду часу в ході декількох послідовних перших періодів часу, а передавальний пристрій другої базової станції експлуатується так, щоб повторити передачі множини маякових радіосигналів протягом третього періоду часу в ході декількох послідовних третіх періодів часу, причому згадані перший і третій періоди часу перекриваються один з одним. Методики даного винаходу можуть бути реалізовані за допомогою програмного забезпечення, апаратних засобів і/або поєднання програмного забезпечення і програмних засобів. Даний винахід направлений на пристрій, наприклад, мобільні вузли, такі як мобільні термінали, базові станції, систему зв'язку, яка реалізовує даний винахід. Він також направлений на способи, наприклад, спосіб керування і/або роботи мобільних вузлів, базових станцій і/або систем зв'язку, наприклад вузлів, відповідно до даного винаходу. Даний винахід також направлений на машиночитаний носій, наприклад, ПЗП, ОЗП, компакт-диски, жорсткі диски і т.д., які включають в себе машиночитані інструкції для керування машиною, щоб реалізувати один або більше етапів відповідно до даного винаходу. У різних варіантах здійснення вузли, описані в даному документі, реалізовані за допомогою одного або більше модулів, щоб виконати етапи, відповідні до одного або більше способів даного винаходу, наприклад, етапу обробки сигналів, генерування і/або передачі повідомлень. Таким чином, в деяких варіантах здійснення різні ознаки даного винаходу реалізовані за допомогою модулів. Ці модулі можуть бути реалізовані за допомогою програмного забезпечення, апаратних засобів або поєднання програмного забезпечення і апаратних засобів. Багато які з вищеописаних способів або етапів способів можуть бути реалізовані за допомогою машиновиконуваних інструкцій, таких як програмне забезпечення, включене в машиночитаний носій, такий як запам'ятовуючий пристрій, наприклад, ОЗП, гнучкий диск і т.д., щоб керувати машиною, наприклад обчислювальною машиною загального призначення з або без додаткових 47 апаратних засобів, щоб реалізувати все або частину вищеописаних способів, наприклад, в одному або більше вузлах. Отже, крім іншого, даний винахід направлений на машиночитаний носій, що включає в себе машиновиконувані інструкції для інструктування машині, наприклад процесору і асоційованому апаратному забезпеченню, виконати один або більше з етапів вищеописаних способів. Хоч описані в контексті системи OFDM, щонайменше деякі зі способів і пристрою даного винаходу застосовні до широкого діапазону систем зв'язку, що включають в себе множину не-OFDM і/або нестільникових систем. Різні додаткові варіації способів і пристрою даного винаходу, описані вище, повинні бути очевидні фахівцям в даній галузі техніки в зв'язку з вищенаведеним описом винаходу. Ці варіації повинні розглядатися як такі, що не виходять за рамки об'єму винаходу. Способи і пристрої даного винаходу можуть бути використані, і в різних варіантах здійснення використовуються в методиках CDMA, мультиплексування з ортогональним частотним розділенням (OFDM) і/або різних інших типах методик зв'язку, які можуть бути використані, щоб надавати лінії безпровідного зв'язку між вузлами доступу і мобільними вузлами. У деяких варіантах здійснення вузли доступу реалізовані як базові станції, які встановлюють лінії зв'язку з мобільними вузлами за допомогою OFDM і/або CDMA. У різних варіантах здійснення мобільні вузли реалізовані як ноутбуки, персональний цифровий пристрій (PDA) або інші портативні пристрої, що включають в себе схеми приймального/передавального пристрою, а також логіку і процедури для реалізації способів даного винаходу. Перелік посилальних позицій Фіг.3 712 Робоча смуга частот "висхідної лінії зв'язку" Зона 1' 718 Робоча смуга частот "висхідної лінії зв'язку" Зона 2' 710 Робоча смуга частот "низхідної лінії зв'язку" Зона 1' 716 Робоча смуга частот "низхідної лінії зв'язку" Зона 2' 706 Смуга частот "висхідної лінії зв'язку" 708 Смуга частот розділення 702 Нестандартна смуга частот 704 Смуга частот "низхідної лінії зв'язку" 714 Проміжок між несучими "висхідної лінії зв'язку"/"низхідної лінії зв'язку", Зона 1 720 Проміжок між несучими "висхідної лінії зв'язку"/"низхідної лінії зв'язку", Зона 2 701 Частота Фіг.4 800 Частота 812 Маяковий радіосигнал фази/сектора 810 Маяковий радіосигнал несучої 801 Легенда 814 Робоча смуга частот wt, що відстежує сигнали "низхідної лінії зв'язку" 826 Виявлений тон маякового радіосигналу 806 Смуга частот "низхідної лінії зв'язку" 808 Робоча смуга частот 89172 48 818 Розмір кроку 814а, 814b, 814с Смуга частот пошуку 816 Смуга пропускання пошуку 820 Настройка частоти пошуку 830 Виявлений маяковий радіосигнал 832 Тони несучої 804 Час 822 Перший відрізок часу першого моніторингу 824 Другий відрізок часу першого моніторингу 828 Відрізок часу другого моніторингу 807 Мінімальна частота Фіг.5 402 Початок способу пошуку несучої 404 Надання частоті пошуку (sf) значення мінімальної частоти 417 Надання sf значення sf+1,25мГц 406 Відстежування смуги частот 1,25МГц навколо sf на предмет маякового радіосигналу 408 Маяковий радіосигнал виявлений протягом 180мс? 412 Чи може будь-який виявлений маяковий радіосигнал в поточній смузі частот бути ідентифікований як маяковий радіосигнал несучої? 414 Продовження моніторингу маякових радіосигналів 420 Задавання несучої частоти "низхідної лінії зв'язку" на основі виявленого і ідентифікованого маякового радіосигналу несучої 416 Маяковий радіосигнал виявлений? 418 Чи пройшло 1,5с після першого виявленого маякового радіосигналу в поточному наборі? 422 Прослуховування "низхідної лінії зв'язку" на предмет інформації, яка дасть можливість бути виявленою несучій частоті "висхідної лінії зв'язку" 424 Задавання несучої частоти "висхідної лінії зв'язку" 426 Закінчення Фіг.6 3 Мережевий вузол 12 Базова станція 1 (положення 1) 12' Базова станція 2 (положення 2) 12" Базова станція m (положення т) Фіг.7 200 Базова станція-вузол доступу 202 Приймальний пристрій 220 Декодер 204 Передавальний пристрій 222 Кодер 208 Процесор 210 Інтерфейс введення-виведення 224 Процедури 228 Процедури зв'язку 230 Процедури керування базовою станцією 232 Модуль диспетчеризації 234 Процедури маякового радіосигналу 236 Модуль визначення і генерування маякового радіосигналу 238 Модуль передачі маякового радіосигналу 240 Модуль передачі сигналів ідентифікаторів несучої "висхідної лінії зв'язку" 212 Пам'ять 226 Дані/інформація 242 Інформація про структуру маякового радіосигналу 252 Інформація про тип 49 254 Інформація про тон 256 Інформація хронування 258 Інформація про стрибкоподібне перестроювання частоти 260 Інформація про послідовності 262 Число слотів радіомаяка/ультраслот 264 Інформація про потужність 246 Інформація про поточний слот радіомаяка 266 Індекс слота 268 Інформація про тон 248 Інформація хронування 250 Дані/інформація wt 270 Дані/інформація wt 1 272 Дані/інформація wt n 244 Інформація про несучу 274 Інформація про несучу "низхідної лінії зв'язку" 278 Інформація про несучу частоту 280 Інформація про робочу смугу частот 276 Інформація про несучу "висхідної лінії зв'язку" 282 Інформація про несучу частоту 284 Інформація про робочу смугу частот Фіг.8 300 Безпровідний термінал (кінцевий вузол) 302 Приймальний пристрій 314 Декодер 304 Передавальний пристрій 318 Кодер 306 Процесор 308 Користувацькі пристрої введеннявиведення 310 Пам'ять 322 Процедури 326 Процедури зв'язку 328 Процедури керування безпровідним терміналом 330 Процедура пошуку несучої 338 Модуль ініціалізації пошуку 340 Модуль моніторингу і виявлення маякового радіосигналу 342 Модуль хронування 344 Модуль настройки смуги частот моніторингу 346 Модуль виявлення несучої 332 Модуль настройки несучої "низхідної лінії зв'язку" 334 Модуль визначення несучої "висхідної лінії зв'язку" 336 Модуль настройки несучої "висхідної лінії зв'язку" 324 Дані/інформація 348 Користувацькі дані 350 Системна інформація 354 Інформація хронування 356 Інформація про поточну смугу частот пошуку 366 Інформація про діапазон смуг частот пошуку 368 Інформація про початок пошуку 370 Інформація про слот першого моніторингу 372 Інформація про слот другого моніторингу 374 Інформація про розмір слота пошуку 376 Інформація про настройку пошуку 89172 50 378 Інформація про несучу/робочу смугу частот "низхідної лінії зв'язку" 380 Інформація про несучу "низхідної лінії зв'язку "/несучу "висхідної лінії зв'язку" 381 Інформація про маяковий радіосигнал 382 Інформація про структуру маякового радіосигналу 352 Збережена інформація про несучу 358 Інформація про виявлений маяковий радіосигнал 360 Інформація про виявлений маяковий радіосигнал 362 Інформація про визначену несучу" низхідної лінії зв'язку" 384 Інформація про несучу частоту 386 Інформація про робочу смугу частот 364 Інформація про визначену несучу "висхідної лінії зв'язку" 388 Інформація про несучу частоту 390 Інформація про робочу смугу частот 392 Інформація про користувачів/пристрої/сеанси/ресурси Фіг.9 902 Початок роботи базової станції 904 Одержання індексу слота радіомаяка в рамках ультраслота, при цьому кожний слот радіомаяка є слотом часу, що не перекривається, відносно сусідніх слотів радіомаяка, причому кожний ультраслот включає в себе фіксоване число слотів радіомаяка 906 Визначення типу маякового радіосигналу і позначення тону для маякового радіосигналу на основі індексу слота радіомаяка 908 Генерування згаданого маякового радіосигналу відповідно до визначеної інформації 910 Передача згаданого згенерованого маякового радіосигналу протягом згаданого слота радіомаяка, наприклад, протягом слота передачі OFDM символу, призначеного для передачі маякового радіосигналу 914 Задавання індексу слота радіомаяка=1 916 Збільшення індексу слота радіомаяка 912 Індекс слота радіомаяка дорівнює найвищому індексу слота радіомаяка в ультраслоті? Фіг.10А 1002 Початок роботи безпровідного термінала 1004 Вибір першої смуги частот, щоб бути смугою частот, що відстежується 1006 Початок моніторингу першої смуги частот, щоб виявити маяковий радіосигнал протягом першого слота часу 1028 Продовження моніторингу першої смуги частот, щоб виявити маяковий радіосигнал протягом першого слота часу 1008 Маяковий радіосигнал виявлений? 1012 Перший період часу закінчився? 1010 Зміна смуги частот, що відстежується, на значення частоти, яке менше ширини згаданої смуги частот, що відстежується 1014 Початок моніторингу поточної смуги частот, що відстежується, щоб виявити другий маяковий радіосигнал протягом третього періоду часу 1030 Зміна смуги частот, що відстежується, на другу смугу частот, при цьому друга смуга частот 51 відмінна від першої смуги частот на величину, яка не більше ширини смуги частот, що відстежується 1032 Початок моніторингу другої смуги частот, щоб виявити маяковий радіосигнал протягом другого слота часу 1038 Продовження моніторингу другої смуги частот, щоб виявити маяковий радіосигнал протягом другого слота часу 1018 Виявлені маякові радіосигнали надають досить інформації, щоб визначити несучу? 1026 Продовження моніторингу поточної смуги частот, що відстежується, щоб виявити маяковий радіосигнал 1020 Визначення із щонайменше частот першого і другого виявлених маякових радіосигналів частоти сигналу несучої, яка може бути використана згаданими безпровідними терміналами, щоб одержати послугу зв'язку 1036 Другий період часу закінчився? 1022 Третій період часу закінчився? Фіг.10В 1042 Кінець діапазону моніторингу досягнуто? 1044 Зміна смуги частот, що відстежується, на іншу смугу частот, при цьому інша смуга частот відмінна від останньої смуги частот, що відстежується, на величину, яка не більша ширина смуги частот, що відстежується 1046 Зміна смуги частот, що відстежується, на іншу смугу частот, при цьому інша смуга частот знаходиться на іншому кінці діапазону моніторингу 1048 Початок моніторингу іншої смуги частот, щоб виявити маяковий радіосигнал протягом четвертого періоду часу 1056 Продовження моніторингу тієї ж смуги частот, щоб виявити маяковий радіосигнал протягом четвертого слота часу 1054 Четвертий період часу закінчився? 1050 Маяковий радіосигнал виявлений? Фіг.11 1102 Початок способу експлуатації множини базових станцій в системі зв'язку, що включає в себе щонайменше першу і другу базові станції, розміщені в різних географічних регіонах, при цьому перша базова станція використовує першу смугу частот, друга базова станція використовує другу смугу частот, яка відмінна від першої смуги частот 89172 52 1104 Експлуатація передавального пристрою першої базової станції, розміщеного в першій базовій станції, щоб передати множину маякових радіосигналів протягом першого періоду часу, при цьому згадана множина маякових радіосигналів включає в себе маяковий радіосигнал першого типу і маяковий радіосигнал другого типу, а перший період часу включає в себе фіксоване число других відрізків часу, що не перекриваються 1106 Експлуатація передавального пристрою другої базової станції, розміщеного у другій базовій станції, щоб передати множину маякових радіосигналів протягом третього періоду часу, при цьому згадана множина маякових радіосигналів включає в себе маяковий радіосигнал першого типу і маяковий радіосигнал другого типу, а третій період часу включає в себе фіксоване число четвертих періодів часу, що не перекриваються 1108 Експлуатація передавального пристрою першої базової станції, щоб періодично передавати в першій смузі частот інформацію, яка вказує положення частоти смуги частот "висхідної лінії зв'язку", яка повинна бути використана при передачі сигналів на першу базову станцію 1110 Експлуатація передавального пристрою другої базової станції, щоб періодично передавати у другій смузі частот інформацію, яка вказує положення частоти смуги частот "висхідної лінії зв'язку", яка повинна бути використана при передачі сигналів на другу базову станцію 1112 Передача щонайменше одного маякового радіосигналу в рамках першої смуги частот в кожному з других періодів часу, при цьому маякові радіосигнали різних типів передаються на різних тонах в рамках першої смуги частот, маяковий радіосигнал першого типу і маяковий радіосигнал другого типу передаються щонайменше один раз протягом першого періоду часу 1114 Передача щонайменше одного маякового радіосигналу в рамках другої смуги частот в кожному з четвертих періодів часу, при цьому маякові радіосигнали різних типів передаються на різних тонах в рамках другої смуги частот, маяковий радіосигнал першого типу і маяковий радіосигнал другого типу передаються щонайменше один раз протягом третього періоду часу. 53 89172 54 55 89172 56 57 89172 58 59 89172 60
