Спосіб і пристрій для вибору між численними несучими на основі вимірювань енергії сигналів
Формула / Реферат
1. Спосіб зв'язку для використання у безпровідному терміналі у системі зв'язку OFDM, який включає в себе етапи, на яких приймають перший сигнал у першій смузі частот, перший сигнал включає в себе множину тонів сигналу, кожний тон сигналу відповідає різній частоті,
виконують час-частотне перетворення над прийнятим сигналом, щоб сформувати набір компонентів сигналу, що відповідають різним тонам сигналу у першій смузі частот, визначають енергію кожного з множини різних компонентів сигналу, які відповідають різним тонам сигналу у межах першої смуги частот, щоб сформувати набір значень енергії кожного тону сигналу, кожне значення енергії тону сигналу відповідає різній частоті, детектують, за значенням енергії тону компонентів сигналу, компонент сигналу, що відповідає маяковому сигналу, і визначають, на основі частоти компонента сигналу, детектованого відповідно маяковому сигналу, частоту несучої, що відповідає маяковому сигналу.
2. Спосіб за п. 1, в якому частота несучої, що відповідає маяковому сигналу, є відмінною від поточної частоти несучої, що використовується для зв'язку з поточною мережною точкою приєднання, і при цьому, частота несучої, що відповідає маяковому сигналу, розташована у другій смузі частот, яка використовується для передачі користувальних даних мережною точкою приєднання, яка передавала детектований компонент маякового сигналу, детектований компонент маякового сигналу розташований поза другою смугою частот.
3. Спосіб за п. 1, який включає в себе етап, на якому приймають рішення про естафетну передачу обслуговування як функцію кількості енергії, включеної у щонайменше один компонент маякового сигналу, прийнятий з поточної мережної точки приєднання, і кількості енергії, вміщеної у детектованому компоненті маякового сигналу, детектований компонент маякового сигналу передавався мережною точкою приєднання, яка є відмінною від поточної точки мережного приєднання.
4. Спосіб за п. 1, в якому детектування, за значенням енергії кожного тону сигналу компонентів сигналу, компонента сигналу відповідає маяковому сигналу і полягає у тому, що порівнюють визначену енергію кожного тону зі згаданої множини різних компонентів сигналу з пороговим рівнем енергії, який є більшим, ніж середня енергія тонів сигналу згаданого прийнятого сигналу.
5. Спосіб за п. 4, в якому пороговий рівень енергії є щонайменше взятою N разів середньою енергією тонів сигналу, прийнятого першого сигналу у першій смузі частот, де N - додатне значення, більше, ніж 5.
6. Спосіб за п. 4, в якому пороговий рівень енергії є щонайменше взятою N разів середньою енергією тонів сигналу, прийнятого першого сигналу у першій смузі частот, де N - додатне значення, більше, ніж 20.
7. Спосіб за п. 4, в якому пороговий рівень енергії є щонайменше взятою N разів середньою енергією тонів сигналу, прийнятого першого сигналу у першій смузі частот, де N - додатне значення, більше, ніж 99.
8. Спосіб за п. 4, в якому пороговий рівень енергії є щонайменше взятою N разів середньою енергією тонів сигналу, прийнятого першого сигналу у першій смузі частот, де N - додатне значення, більше, ніж 150.
9. Спосіб за п. 4, в якому етап виконання час-частотного перетворення здійснюють з використанням одного з дискретного перетворення Фур'є (ДПФ) і швидкого перетворення Фур'є (ШПФ).

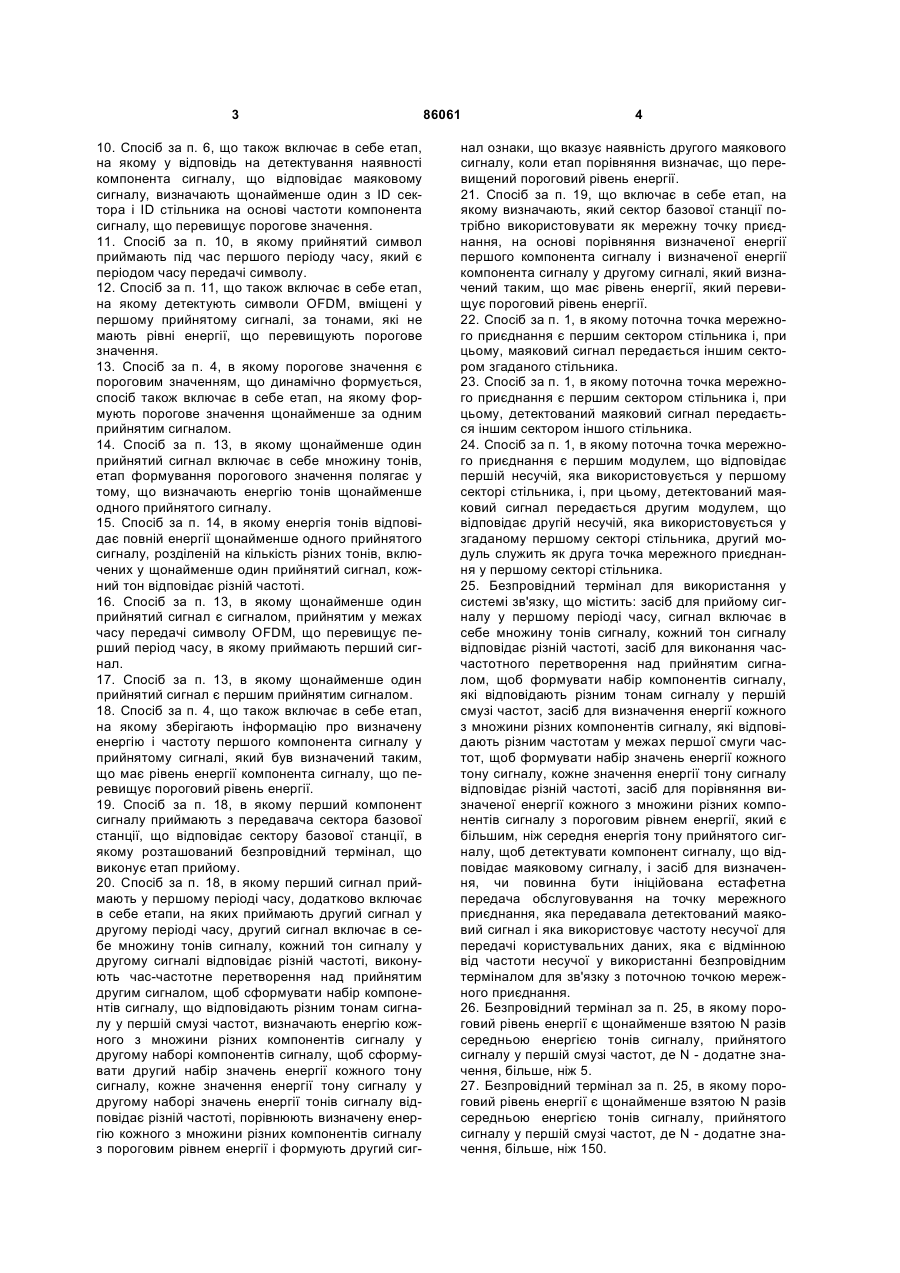

10. Спосіб за п. 6, що також включає в себе етап, на якому у відповідь на детектування наявності компонента сигналу, що відповідає маяковому сигналу, визначають щонайменше один з ID сектора і ID стільника на основі частоти компонента сигналу, що перевищує порогове значення.
11. Спосіб за п. 10, в якому прийнятий символ приймають під час першого періоду часу, який є періодом часу передачі символу.
12. Спосіб за п. 11, що також включає в себе етап, на якому детектують символи OFDM, вміщені у першому прийнятому сигналі, за тонами, які не мають рівні енергії, що перевищують порогове значення.
13. Спосіб за п. 4, в якому порогове значення є пороговим значенням, що динамічно формується, спосіб також включає в себе етап, на якому формують порогове значення щонайменше за одним прийнятим сигналом.
14. Спосіб за п. 13, в якому щонайменше один прийнятий сигнал включає в себе множину тонів, етап формування порогового значення полягає у тому, що визначають енергію тонів щонайменше одного прийнятого сигналу.
15. Спосіб за п. 14, в якому енергія тонів відповідає повній енергії щонайменше одного прийнятого сигналу, розділеній на кількість різних тонів, включених у щонайменше один прийнятий сигнал, кожний тон відповідає різній частоті.
16. Спосіб за п. 13, в якому щонайменше один прийнятий сигнал є сигналом, прийнятим у межах часу передачі символу OFDM, що перевищує перший період часу, в якому приймають перший сигнал.
17. Спосіб за п. 13, в якому щонайменше один прийнятий сигнал є першим прийнятим сигналом.
18. Спосіб за п. 4, що також включає в себе етап, на якому зберігають інформацію про визначену енергію і частоту першого компонента сигналу у прийнятому сигналі, який був визначений таким, що має рівень енергії компонента сигналу, що перевищує пороговий рівень енергії.
19. Спосіб за п. 18, в якому перший компонент сигналу приймають з передавача сектора базової станції, що відповідає сектору базової станції, в якому розташований безпровідний термінал, що виконує етап прийому.
20. Спосіб за п. 18, в якому перший сигнал приймають у першому періоді часу, додатково включає в себе етапи, на яких приймають другий сигнал у другому періоді часу, другий сигнал включає в себе множину тонів сигналу, кожний тон сигналу у другому сигналі відповідає різній частоті, виконують час-частотне перетворення над прийнятим другим сигналом, щоб сформувати набір компонентів сигналу, що відповідають різним тонам сигналу у першій смузі частот, визначають енергію кожного з множини різних компонентів сигналу у другому наборі компонентів сигналу, щоб сформувати другий набір значень енергії кожного тону сигналу, кожне значення енергії тону сигналу у другому наборі значень енергії тонів сигналу відповідає різній частоті, порівнюють визначену енергію кожного з множини різних компонентів сигналу з пороговим рівнем енергії і формують другий сигнал ознаки, що вказує наявність другого маякового сигналу, коли етап порівняння визначає, що перевищений пороговий рівень енергії.
21. Спосіб за п. 19, що включає в себе етап, на якому визначають, який сектор базової станції потрібно використовувати як мережну точку приєднання, на основі порівняння визначеної енергії першого компонента сигналу і визначеної енергії компонента сигналу у другому сигналі, який визначений таким, що має рівень енергії, який перевищує пороговий рівень енергії.
22. Спосіб за п. 1, в якому поточна точка мережного приєднання є першим сектором стільника і, при цьому, маяковий сигнал передається іншим сектором згаданого стільника.
23. Спосіб за п. 1, в якому поточна точка мережного приєднання є першим сектором стільника і, при цьому, детектований маяковий сигнал передається іншим сектором іншого стільника.
24. Спосіб за п. 1, в якому поточна точка мережного приєднання є першим модулем, що відповідає першій несучій, яка використовується у першому секторі стільника, і, при цьому, детектований маяковий сигнал передається другим модулем, що відповідає другій несучій, яка використовується у згаданому першому секторі стільника, другий модуль служить як друга точка мережного приєднання у першому секторі стільника.
25. Безпровідний термінал для використання у системі зв'язку, що містить: засіб для прийому сигналу у першому періоді часу, сигнал включає в себе множину тонів сигналу, кожний тон сигналу відповідає різній частоті, засіб для виконання час-частотного перетворення над прийнятим сигналом, щоб формувати набір компонентів сигналу, які відповідають різним тонам сигналу у першій смузі частот, засіб для визначення енергії кожного з множини різних компонентів сигналу, які відповідають різним частотам у межах першої смуги частот, щоб формувати набір значень енергії кожного тону сигналу, кожне значення енергії тону сигналу відповідає різній частоті, засіб для порівняння визначеної енергії кожного з множини різних компонентів сигналу з пороговим рівнем енергії, який є більшим, ніж середня енергія тону прийнятого сигналу, щоб детектувати компонент сигналу, що відповідає маяковому сигналу, і засіб для визначення, чи повинна бути ініційована естафетна передача обслуговування на точку мережного приєднання, яка передавала детектований маяковий сигнал і яка використовує частоту несучої для передачі користувальних даних, яка є відмінною від частоти несучої у використанні безпровідним терміналом для зв'язку з поточною точкою мережного приєднання.
26. Безпровідний термінал за п. 25, в якому пороговий рівень енергії є щонайменше взятою N разів середньою енергією тонів сигналу, прийнятого сигналу у першій смузі частот, де N - додатне значення, більше, ніж 5.
27. Безпровідний термінал за п. 25, в якому пороговий рівень енергії є щонайменше взятою N разів середньою енергією тонів сигналу, прийнятого сигналу у першій смузі частот, де N - додатне значення, більше, ніж 150.

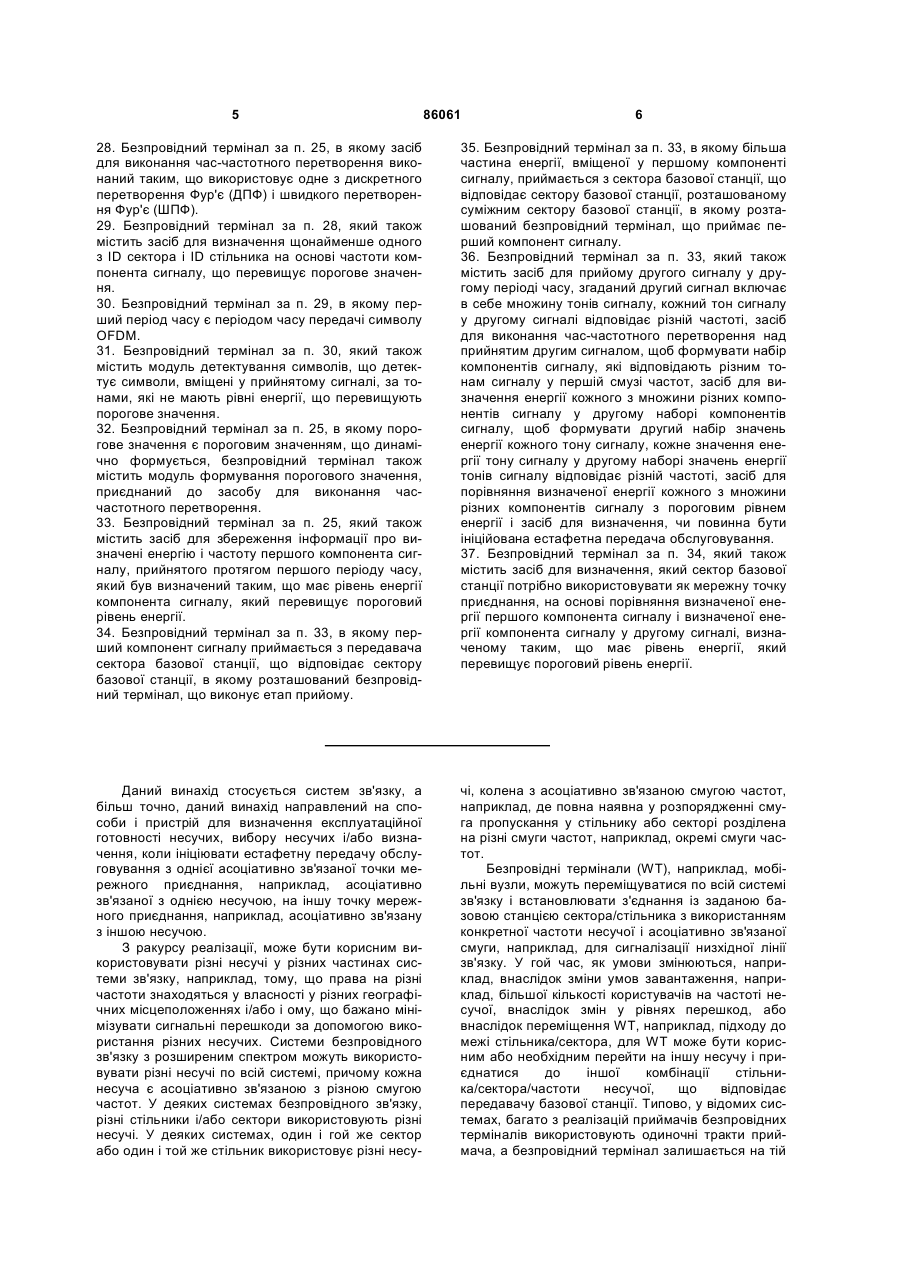

28. Безпровідний термінал за п. 25, в якому засіб для виконання час-частотного перетворення виконаний таким, що використовує одне з дискретного перетворення Фур'є (ДПФ) і швидкого перетворення Фур'є (ШПФ).
29. Безпровідний термінал за п. 28, який також містить засіб для визначення щонайменше одного з ID сектора і ID стільника на основі частоти компонента сигналу, що перевищує порогове значення.
30. Безпровідний термінал за п. 29, в якому перший період часу є періодом часу передачі символу OFDM.
31. Безпровідний термінал за п. 30, який також містить модуль детектування символів, що детектує символи, вміщені у прийнятому сигналі, за тонами, які не мають рівні енергії, що перевищують порогове значення.
32. Безпровідний термінал за п. 25, в якому порогове значення є пороговим значенням, що динамічно формується, безпровідний термінал також містить модуль формування порогового значення, приєднаний до засобу для виконання час-частотного перетворення.
33. Безпровідний термінал за п. 25, який також містить засіб для збереження інформації про визначені енергію і частоту першого компонента сигналу, прийнятого протягом першого періоду часу, який був визначений таким, що має рівень енергії компонента сигналу, який перевищує пороговий рівень енергії.
34. Безпровідний термінал за п. 33, в якому перший компонент сигналу приймається з передавача сектора базової станції, що відповідає сектору базової станції, в якому розташований безпровідний термінал, що виконує етап прийому.
35. Безпровідний термінал за п. 33, в якому більша частина енергії, вміщеної у першому компоненті сигналу, приймається з сектора базової станції, що відповідає сектору базової станції, розташованому суміжним сектору базової станції, в якому розташований безпровідний термінал, що приймає перший компонент сигналу.
36. Безпровідний термінал за п. 33, який також містить засіб для прийому другого сигналу у другому періоді часу, згаданий другий сигнал включає в себе множину тонів сигналу, кожний тон сигналу у другому сигналі відповідає різній частоті, засіб для виконання час-частотного перетворення над прийнятим другим сигналом, щоб формувати набір компонентів сигналу, які відповідають різним тонам сигналу у першій смузі частот, засіб для визначення енергії кожного з множини різних компонентів сигналу у другому наборі компонентів сигналу, щоб формувати другий набір значень енергії кожного тону сигналу, кожне значення енергії тону сигналу у другому наборі значень енергії тонів сигналу відповідає різній частоті, засіб для порівняння визначеної енергії кожного з множини різних компонентів сигналу з пороговим рівнем енергії і засіб для визначення, чи повинна бути ініційована естафетна передача обслуговування.
37. Безпровідний термінал за п. 34, який також містить засіб для визначення, який сектор базової станції потрібно використовувати як мережну точку приєднання, на основі порівняння визначеної енергії першого компонента сигналу і визначеної енергії компонента сигналу у другому сигналі, визначеному таким, що має рівень енергії, який перевищує пороговий рівень енергії.
Текст

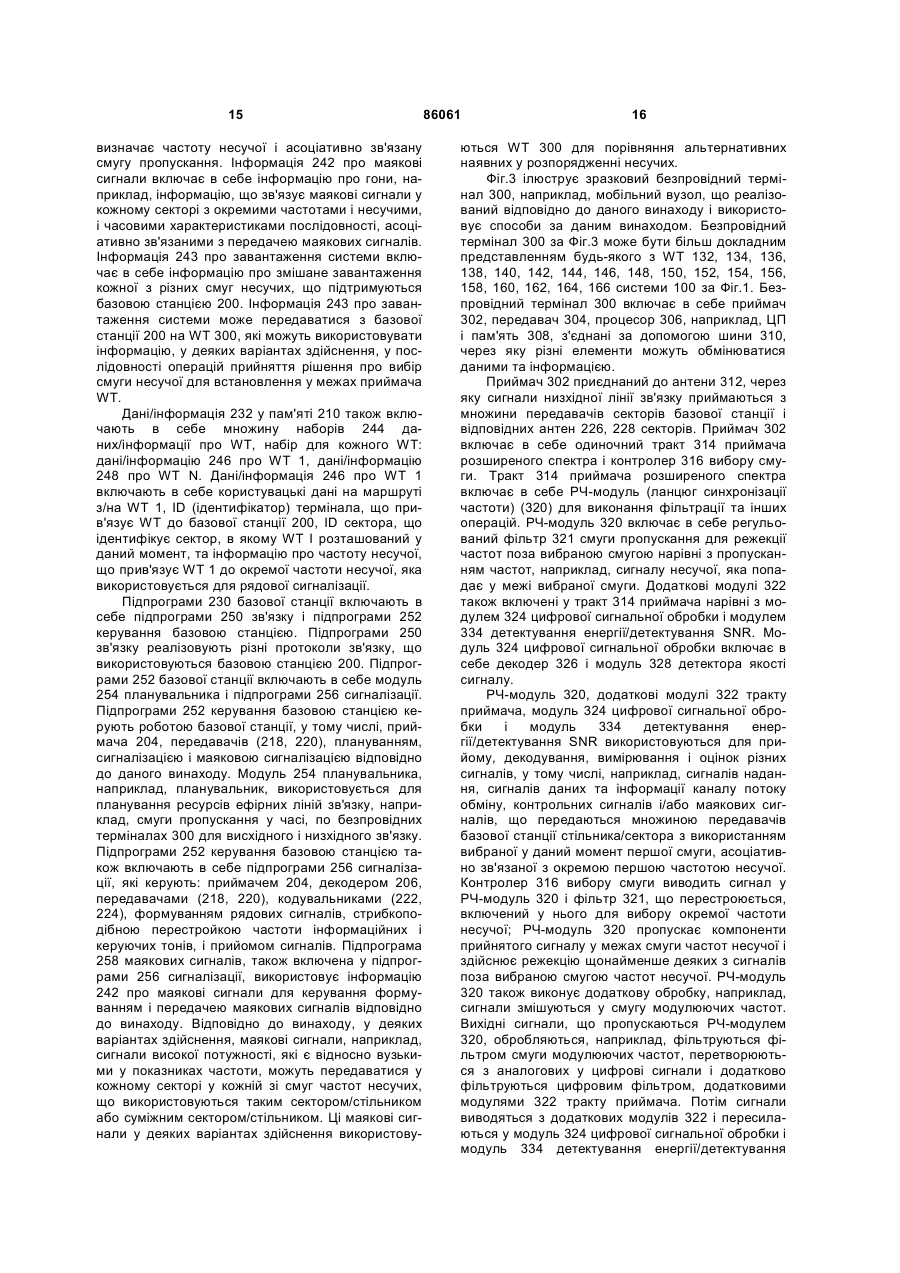

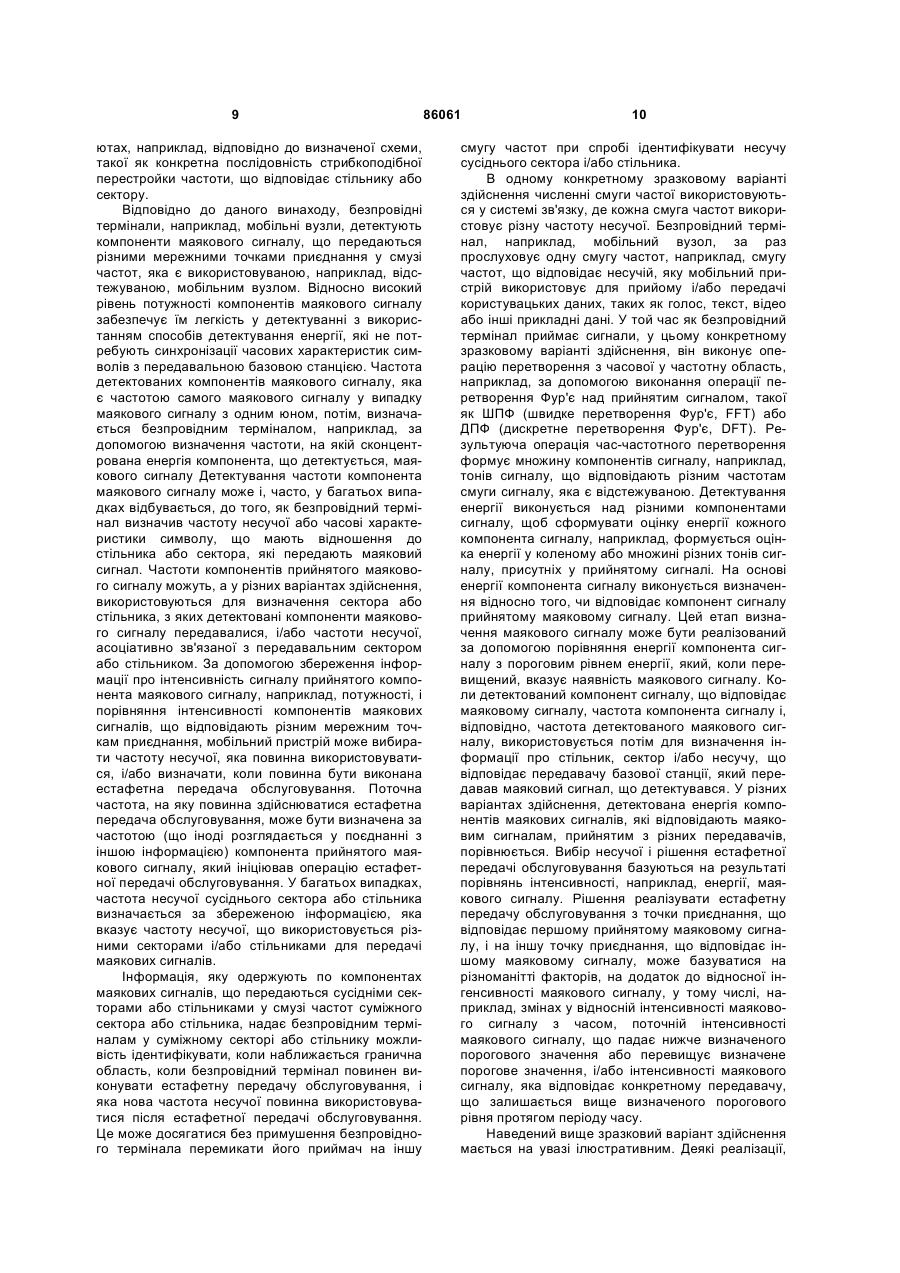

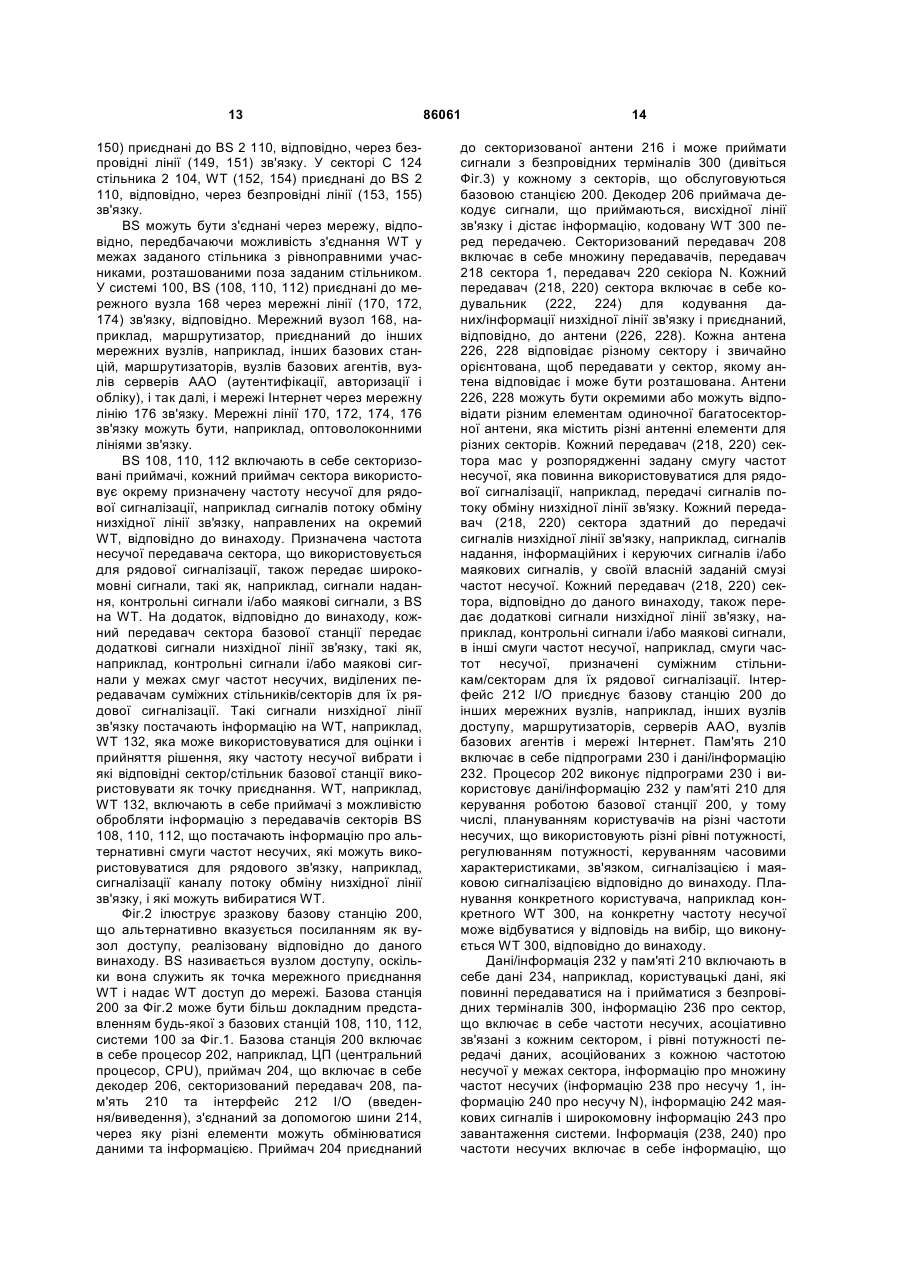

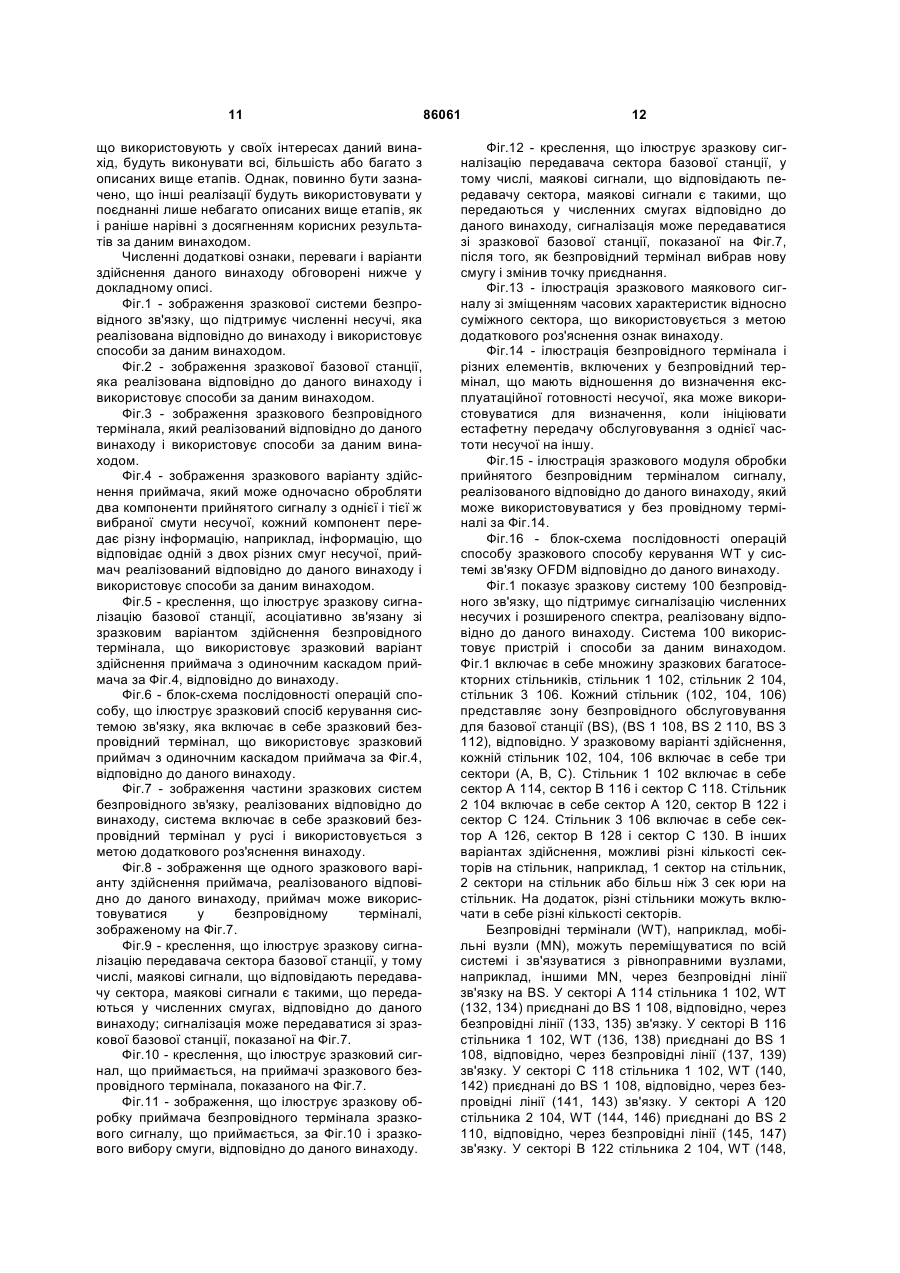

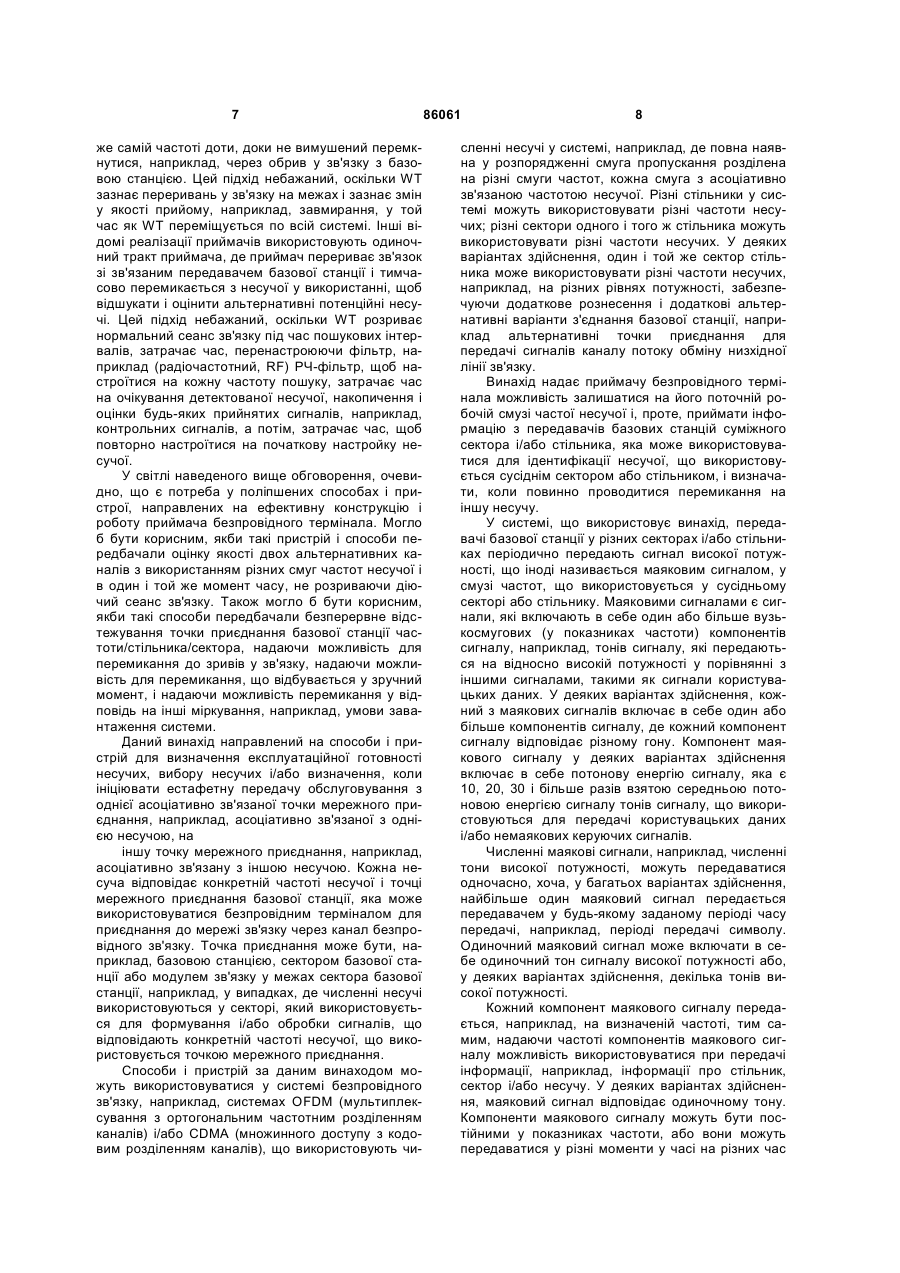

1. Спосіб зв'язку для використання у безпровідному терміналі у системі зв'язку OFDM, який включає в себе етапи, на яких приймають перший сигнал у першій смузі частот, перший сигнал включає в себе множину тонів сигналу, кожний тон сигналу відповідає різній частоті, виконують час-частотне перетворення над прийнятим сигналом, щоб сформувати набір компонентів сигналу, що відповідають різним тонам сигналу у першій смузі частот, визначають енергію кожного з множини різних компонентів сигналу, які відповідають різним тонам сигналу у межах першої смуги частот, щоб сформувати набір значень енергії кожного тону сигналу, кожне значення енергії тону сигналу відповідає різній частоті, детектують, за значенням енергії тону компонентів сигналу, компонент сигналу, що відповідає маяковому сигналу, і визначають, на основі частоти компонента сигналу, детектованого відповідно маяковому сигналу, частоту несучої, що відповідаєза п. 1, в якому частота несучої, що від2. Спосіб маяковому сигналу. повідає маяковому сигналу, є відмінною від поточної частоти несучої, що використовується для зв'язку з поточною мережною точкою приєднання, і при цьому, частота несучої, що відповідає маяковому сигналу, розташована у другій смузі частот, 2 (19) 1 3 10. Спосіб за п. 6, що також включає в себе етап, на якому у відповідь на детектування наявності компонента сигналу, що відповідає маяковому сигналу, визначають щонайменше один з ID сектора і ID стільника на основі частоти компонента сигналу, що перевищує порогове значення. 11. Спосіб за п. 10, в якому прийнятий символ приймають під час першого періоду часу, який є періодом часу передачі символу. 12. Спосіб за п. 11, що також включає в себе етап, на якому детектують символи OFDM, вміщені у першому прийнятому сигналі, за тонами, які не мають рівні енергії, що перевищують порогове значення. 13. Спосіб за п. 4, в якому порогове значення є пороговим значенням, що динамічно формується, спосіб також включає в себе етап, на якому формують порогове значення щонайменше за одним прийнятим сигналом. 14. Спосіб за п. 13, в якому щонайменше один прийнятий сигнал включає в себе множину тонів, етап формування порогового значення полягає у тому, що визначають енергію тонів щонайменше одного прийнятого сигналу. 15. Спосіб за п. 14, в якому енергія тонів відповідає повній енергії щонайменше одного прийнятого сигналу, розділеній на кількість різних тонів, включених у щонайменше один прийнятий сигнал, кожний тон відповідає різній частоті. 16. Спосіб за п. 13, в якому щонайменше один прийнятий сигнал є сигналом, прийнятим у межах часу передачі символу OFDM, що перевищує перший період часу, в якому приймають перший сигнал. 17. Спосіб за п. 13, в якому щонайменше один прийнятий сигнал є першим прийнятим сигналом. 18. Спосіб за п. 4, що також включає в себе етап, на якому зберігають інформацію про визначену енергію і частоту першого компонента сигналу у прийнятому сигналі, який був визначений таким, що має рівень енергії компонента сигналу, що перевищує пороговий рівень енергії. 19. Спосіб за п. 18, в якому перший компонент сигналу приймають з передавача сектора базової станції, що відповідає сектору базової станції, в якому розташований безпровідний термінал, що виконує етап прийому. 20. Спосіб за п. 18, в якому перший сигнал приймають у першому періоді часу, додатково включає в себе етапи, на яких приймають другий сигнал у другому періоді часу, другий сигнал включає в себе множину тонів сигналу, кожний тон сигналу у другому сигналі відповідає різній частоті, виконують час-частотне перетворення над прийнятим другим сигналом, щоб сформувати набір компонентів сигналу, що відповідають різним тонам сигналу у першій смузі частот, визначають енергію кожного з множини різних компонентів сигналу у другому наборі компонентів сигналу, щоб сформувати другий набір значень енергії кожного тону сигналу, кожне значення енергії тону сигналу у другому наборі значень енергії тонів сигналу відповідає різній частоті, порівнюють визначену енергію кожного з множини різних компонентів сигналу з пороговим рівнем енергії і формують другий сиг 86061 4 нал ознаки, що вказує наявність другого маякового сигналу, коли етап порівняння визначає, що перевищений пороговий рівень енергії. 21. Спосіб за п. 19, що включає в себе етап, на якому визначають, який сектор базової станції потрібно використовувати як мережну точку приєднання, на основі порівняння визначеної енергії першого компонента сигналу і визначеної енергії компонента сигналу у другому сигналі, який визначений таким, що має рівень енергії, який перевищує пороговий рівень енергії. 22. Спосіб за п. 1, в якому поточна точка мережного приєднання є першим сектором стільника і, при цьому, маяковий сигнал передається іншим сектором згаданого стільника. 23. Спосіб за п. 1, в якому поточна точка мережного приєднання є першим сектором стільника і, при цьому, детектований маяковий сигнал передається іншим сектором іншого стільника. 24. Спосіб за п. 1, в якому поточна точка мережного приєднання є першим модулем, що відповідає першій несучій, яка використовується у першому секторі стільника, і, при цьому, детектований маяковий сигнал передається другим модулем, що відповідає другій несучій, яка використовується у згаданому першому секторі стільника, другий модуль служить як друга точка мережного приєднання у першому секторі стільника. 25. Безпровідний термінал для використання у системі зв'язку, що містить: засіб для прийому сигналу у першому періоді часу, сигнал включає в себе множину тонів сигналу, кожний тон сигналу відповідає різній частоті, засіб для виконання часчастотного перетворення над прийнятим сигналом, щоб формувати набір компонентів сигналу, які відповідають різним тонам сигналу у першій смузі частот, засіб для визначення енергії кожного з множини різних компонентів сигналу, які відповідають різним частотам у межах першої смуги частот, щоб формувати набір значень енергії кожного тону сигналу, кожне значення енергії тону сигналу відповідає різній частоті, засіб для порівняння визначеної енергії кожного з множини різних компонентів сигналу з пороговим рівнем енергії, який є більшим, ніж середня енергія тону прийнятого сигналу, щоб детектувати компонент сигналу, що відповідає маяковому сигналу, і засіб для визначення, чи повинна бути ініційована естафетна передача обслуговування на точку мережного приєднання, яка передавала детектований маяковий сигнал і яка використовує частоту несучої для передачі користувальних даних, яка є відмінною від частоти несучої у використанні безпровідним терміналом для зв'язку з поточною точкою мережного приєднання. 26. Безпровідний термінал за п. 25, в якому пороговий рівень енергії є щонайменше взятою N разів середньою енергією тонів сигналу, прийнятого сигналу у першій смузі частот, де N - додатне значення, більше, ніж 5. 27. Безпровідний термінал за п. 25, в якому пороговий рівень енергії є щонайменше взятою N разів середньою енергією тонів сигналу, прийнятого сигналу у першій смузі частот, де N - додатне значення, більше, ніж 150. 5 86061 6 28. Безпровідний термінал за п. 25, в якому засіб для виконання час-частотного перетворення виконаний таким, що використовує одне з дискретного перетворення Фур'є (ДПФ) і швидкого перетворення Фур'є (ШПФ). 29. Безпровідний термінал за п. 28, який також містить засіб для визначення щонайменше одного з ID сектора і ID стільника на основі частоти компонента сигналу, що перевищує порогове значення. 30. Безпровідний термінал за п. 29, в якому перший період часу є періодом часу передачі символу OFDM. 31. Безпровідний термінал за п. 30, який також містить модуль детектування символів, що детектує символи, вміщені у прийнятому сигналі, за тонами, які не мають рівні енергії, що перевищують порогове значення. 32. Безпровідний термінал за п. 25, в якому порогове значення є пороговим значенням, що динамічно формується, безпровідний термінал також містить модуль формування порогового значення, приєднаний до засобу для виконання часчастотного перетворення. 33. Безпровідний термінал за п. 25, який також містить засіб для збереження інформації про визначені енергію і частоту першого компонента сигналу, прийнятого протягом першого періоду часу, який був визначений таким, що має рівень енергії компонента сигналу, який перевищує пороговий рівень енергії. 34. Безпровідний термінал за п. 33, в якому перший компонент сигналу приймається з передавача сектора базової станції, що відповідає сектору базової станції, в якому розташований безпровідний термінал, що виконує етап прийому. 35. Безпровідний термінал за п. 33, в якому більша частина енергії, вміщеної у першому компоненті сигналу, приймається з сектора базової станції, що відповідає сектору базової станції, розташованому суміжним сектору базової станції, в якому розташований безпровідний термінал, що приймає перший компонент сигналу. 36. Безпровідний термінал за п. 33, який також містить засіб для прийому другого сигналу у другому періоді часу, згаданий другий сигнал включає в себе множину тонів сигналу, кожний тон сигналу у другому сигналі відповідає різній частоті, засіб для виконання час-частотного перетворення над прийнятим другим сигналом, щоб формувати набір компонентів сигналу, які відповідають різним тонам сигналу у першій смузі частот, засіб для визначення енергії кожного з множини різних компонентів сигналу у другому наборі компонентів сигналу, щоб формувати другий набір значень енергії кожного тону сигналу, кожне значення енергії тону сигналу у другому наборі значень енергії тонів сигналу відповідає різній частоті, засіб для порівняння визначеної енергії кожного з множини різних компонентів сигналу з пороговим рівнем енергії і засіб для визначення, чи повинна бути ініційована естафетна передача обслуговування. 37. Безпровідний термінал за п. 34, який також містить засіб для визначення, який сектор базової станції потрібно використовувати як мережну точку приєднання, на основі порівняння визначеної енергії першого компонента сигналу і визначеної енергії компонента сигналу у другому сигналі, визначеному таким, що має рівень енергії, який перевищує пороговий рівень енергії. Даний винахід стосується систем зв'язку, а більш точно, даний винахід направлений на способи і пристрій для визначення експлуатаційної готовності несучих, вибору несучих і/або визначення, коли ініціювати естафетну передачу обслуговування з однієї асоціативно зв'язаної точки мережного приєднання, наприклад, асоціативно зв'язаної з однією несучою, на іншу точку мережного приєднання, наприклад, асоціативно зв'язану з іншою несучою. З ракурсу реалізації, може бути корисним використовувати різні несучі у різних частинах системи зв'язку, наприклад, тому, що права на різні частоти знаходяться у власності у різних географічних місцеположеннях і/або і ому, що бажано мінімізувати сигнальні перешкоди за допомогою використання різних несучих. Системи безпровідного зв'язку з розширеним спектром можуть використовувати різні несучі по всій системі, причому кожна несуча є асоціативно зв'язаною з різною смугою частот. У деяких системах безпровідного зв'язку, різні стільники і/або сектори використовують різні несучі. У деяких системах, один і гой же сектор або один і той же стільник використовує різні несу чі, колена з асоціативно зв'язаною смугою частот, наприклад, де повна наявна у розпорядженні смуга пропускання у стільнику або секторі розділена на різні смуги частот, наприклад, окремі смуги частот. Безпровідні термінали (WT), наприклад, мобільні вузли, можуть переміщуватися по всій системі зв'язку і встановлювати з'єднання із заданою базовою станцією сектора/стільника з використанням конкретної частоти несучої і асоціативно зв'язаної смуги, наприклад, для сигналізації низхідної лінії зв'язку. У гой час, як умови змінюються, наприклад, внаслідок зміни умов завантаження, наприклад, більшої кількості користувачів на частоті несучої, внаслідок змін у рівнях перешкод, або внаслідок переміщення WT, наприклад, підходу до межі стільника/сектора, для WT може бути корисним або необхідним перейти на іншу несучу і приєднатися до іншої комбінації стільника/сектора/частоти несучої, що відповідає передавачу базової станції. Типово, у відомих системах, багато з реалізацій приймачів безпровідних терміналів використовують одиночні тракти приймача, а безпровідний термінал залишається на тій 7 же самій частоті доти, доки не вимушений перемкнутися, наприклад, через обрив у зв'язку з базовою станцією. Цей підхід небажаний, оскільки WT зазнає переривань у зв'язку на межах і зазнає змін у якості прийому, наприклад, завмирання, у той час як WT переміщується по всій системі. Інші відомі реалізації приймачів використовують одиночний тракт приймача, де приймач перериває зв'язок зі зв'язаним передавачем базової станції і тимчасово перемикається з несучої у використанні, щоб відшукати і оцінити альтернативні потенційні несучі. Цей підхід небажаний, оскільки WT розриває нормальний сеанс зв'язку під час пошукових інтервалів, затрачає час, перенастроюючи фільтр, наприклад (радіочастотний, RF) РЧ-фільтр, щоб настроїтися на кожну частоту пошуку, затрачає час на очікування детектованої несучої, накопичення і оцінки будь-яких прийнятих сигналів, наприклад, контрольних сигналів, а потім, затрачає час, щоб повторно настроїтися на початкову настройку несучої. У світлі наведеного вище обговорення, очевидно, що є потреба у поліпшених способах і пристрої, направлених на ефективну конструкцію і роботу приймача безпровідного термінала. Могло б бути корисним, якби такі пристрій і способипередбачали оцінку якості двох альтернативних каналів з використанням різних смуг частот несучої і в один і той же момент часу, не розриваючи діючий сеанс зв'язку. Також могло б бути корисним, якби такі способи передбачали безперервне відстежування точки приєднання базової станції частоти/стільника/сектора, надаючи можливість для перемикання до зривів у зв'язку, надаючи можливість для перемикання, що відбувається у зручний момент, і надаючи можливість перемикання у відповідь на інші міркування, наприклад, умови завантаження системи. Даний винахід направлений на способи і пристрій для визначення експлуатаційної готовності несучих, вибору несучих і/або визначення, коли ініціювати естафетну передачу обслуговування з однієї асоціативно зв'язаної точки мережного приєднання, наприклад, асоціативно зв'язаної з однією несучою, на іншу точку мережного приєднання, наприклад, асоціативно зв'язану з іншою несучою. Кожна несуча відповідає конкретній частоті несучої і точці мережного приєднання базової станції, яка може використовуватися безпровідним терміналом для приєднання до мережі зв'язку через канал безпровідного зв'язку. Точка приєднання може бути, наприклад, базовою станцією, сектором базової станції або модулем зв'язку у межах сектора базової станції, наприклад, у випадках, де численні несучі використовуються у секторі, який використовується для формування і/або обробки сигналів, що відповідають конкретній частоті несучої, що використовується точкою мережного приєднання. Способи і пристрій за даним винаходом можуть використовуватися у системі безпровідного зв'язку, наприклад, системах OFDM (мультиплексування з ортогональним частотним розділенням каналів) і/або CDMA (множинного доступу з кодовим розділенням каналів), що використовують чи 86061 8 сленні несучі у системі, наприклад, де повна наявна у розпорядженні смуга пропускання розділена на різні смуги частот, кожна смуга з асоціативно зв'язаною частотою несучої. Різні стільники у системі можуть використовувати різні частоти несучих; різні сектори одного і того ж стільника можуть використовувати різні частоти несучих. У деяких варіантах здійснення, один і той же сектор стільника може використовувати різні частоти несучих, наприклад, на різних рівнях потужності, забезпечуючи додаткове рознесення і додаткові альтернативні варіанти з'єднання базової станції, наприклад альтернативні точки приєднання для передачі сигналів каналу потоку обміну низхідної лінії зв'язку. Винахід надає приймачу безпровідного термінала можливість залишатися на його поточній робочій смузі частої несучої і, проте, приймати інформацію з передавачів базових станцій суміжного сектора і/або стільника, яка може використовуватися для ідентифікації несучої, що використовується сусіднім сектором або стільником, і визначати, коли повинно проводитися перемикання на іншу несучу. У системі, що використовує винахід, передавачі базової станції у різних секторах і/або стільниках періодично передають сигнал високої потужності, що іноді називається маяковим сигналом, у смузі частот, що використовується у сусідньому секторі або стільнику. Маяковими сигналами є сигнали, які включають в себе один або більше вузькосмугових (у показниках частоти) компонентів сигналу, наприклад, тонів сигналу, які передаються на відносно високій потужності у порівнянні з іншими сигналами, такими як сигнали користувацьких даних. У деяких варіантах здійснення, кожний з маякових сигналів включає в себе один або більше компонентів сигналу, де кожний компонент сигналу відповідає різному гону. Компонент маякового сигналу у деяких варіантах здійснення включає в себе потонову енергію сигналу, яка є 10, 20, 30 і більше разів взятою середньою потоновою енергією сигналу тонів сигналу, що використовуються для передачі користувацьких даних і/або немаякових керуючих сигналів. Численні маякові сигнали, наприклад, численні тони високої потужності, можуть передаватися одночасно, хоча, у багатьох варіантах здійснення, найбільше один маяковий сигнал передається передавачем у будь-якому заданому періоді часу передачі, наприклад, періоді передачі символу. Одиночний маяковий сигнал може включати в себе одиночний тон сигналу високої потужності або, у деяких варіантах здійснення, декілька тонів високої потужності. Кожний компонент маякового сигналу передається, наприклад, на визначеній частоті, тим самим, надаючи частоті компонентів маякового сигналу можливість використовуватися при передачі інформації, наприклад, інформації про стільник, сектор і/або несучу. У деяких варіантах здійснення, маяковий сигнал відповідає одиночному тону. Компоненти маякового сигналу можуть бути постійними у показниках частоти, або вони можуть передаватися у різні моменти у часі на різних час 9 ютах, наприклад, відповідно до визначеної схеми, такої як конкретна послідовність стрибкоподібної перестройки частоти, що відповідає стільнику або сектору. Відповідно до даного винаходу, безпровідні термінали, наприклад, мобільні вузли, детектують компоненти маякового сигналу, що передаються різними мережними точками приєднання у смузі частот, яка є використовуваною, наприклад, відстежуваною, мобільним вузлом. Відносно високий рівень потужності компонентів маякового сигналу забезпечує їм легкість у детектуванні з використанням способів детектування енергії, які не потребують синхронізації часових характеристик символів з передавальною базовою станцією. Частота детектованих компонентів маякового сигналу, яка є частотою самого маякового сигналу у випадку маякового сигналу з одним юном, потім, визначається безпровідним терміналом, наприклад, за допомогою визначення частоти, на якій сконцентрована енергія компонента, що детектується, маякового сигналу Детектування частоти компонента маякового сигналу може і, часто, у багатьох випадках відбувається, до того, як безпровідний термінал визначив частоту несучої або часові характеристики символу, що мають відношення до стільника або сектора, які передають маяковий сигнал. Частоти компонентів прийнятого маякового сигналу можуть, а у різних варіантах здійснення, використовуються для визначення сектора або стільника, з яких детектовані компоненти маякового сигналу передавалися, і/або частоти несучої, асоціативно зв'язаної з передавальним сектором або стільником. За допомогою збереження інформації про інтенсивність сигналу прийнятого компонента маякового сигналу, наприклад, потужності, і порівняння інтенсивності компонентів маякових сигналів, що відповідають різним мережним точкам приєднання, мобільний пристрій може вибирати частоту несучої, яка повинна використовуватися, і/або визначати, коли повинна бути виконана естафетна передача обслуговування. Поточна частота, на яку повинна здійснюватися естафетна передача обслуговування, може бути визначена за частотою (що іноді розглядається у поєднанні з іншою інформацією) компонента прийнятого маякового сигналу, який ініціював операцію естафетної передачі обслуговування. У багатьох випадках, частота несучої сусіднього сектора або стільника визначається за збереженою інформацією, яка вказує частоту несучої, що використовується різними секторами і/або стільниками для передачі маякових сигналів. Інформація, яку одержують по компонентах маякових сигналів, що передаються сусідніми секторами або стільниками у смузі частот суміжного сектора або стільника, надає безпровідним терміналам у суміжному секторі або стільнику можливість ідентифікувати, коли наближається гранична область, коли безпровідний термінал повинен виконувати естафетну передачу обслуговування, і яка нова частота несучої повинна використовуватися після естафетної передачі обслуговування. Це може досягатися без примушення безпровідного термінала перемикати його приймач на іншу 86061 10 смугу частот при спробі ідентифікувати несучу сусіднього сектора і/або стільника. В одному конкретному зразковому варіанті здійснення численні смуги частої використовуються у системі зв'язку, де кожна смуга частот використовує різну частоту несучої. Безпровідний термінал, наприклад, мобільний вузол, за раз прослуховує одну смугу частот, наприклад, смугу частот, що відповідає несучій, яку мобільний пристрій використовує для прийому і/або передачі користувацьких даних, таких як голос, текст, відео або інші прикладні дані. У той час як безпровідний термінал приймає сигнали, у цьому конкретному зразковому варіанті здійснення, він виконує операцію перетворення з часової у частотну область, наприклад, за допомогою виконання операції перетворення Фур'є над прийнятим сигналом, такої як ШПФ (швидке перетворення Фур'є, FFT) або ДПФ (дискретне перетворення Фур'є, DFT). Результуюча операція час-частотного перетворення формує множину компонентів сигналу, наприклад, тонів сигналу, що відповідають різним частотам смуги сигналу, яка є відстежуваною. Детектування енергії виконується над різними компонентами сигналу, щоб сформувати оцінку енергії кожного компонента сигналу,наприклад, формується оцінка енергії у коленому або множині різних тонів сигналу, присутніх у прийнятому сигналі. На основі енергії компонента сигналу виконується визначення відносно того, чи відповідає компонент сигналу прийнятому маяковому сигналу. Цей етап визначення маякового сигналу може бути реалізований за допомогою порівняння енергії компонента сигналу з пороговим рівнем енергії, який, коли перевищений, вказує наявність маякового сигналу. Коли детектований компонент сигналу, що відповідає маяковому сигналу, частота компонента сигналу і, відповідно, частота детектованого маякового сигналу, використовується потім для визначення інформації про стільник, сектор і/або несучу, що відповідає передавачу базової станції, який передавав маяковий сигнал, що детектувався. У різних варіантах здійснення, детектована енергія компонентів маякових сигналів, які відповідають маяковим сигналам, прийнятим з різних передавачів, порівнюється. Вибір несучої і рішення естафетної передачі обслуговування базуються на результаті порівнянь інтенсивності, наприклад, енергії, маякового сигналу. Рішення реалізувати естафетну передачу обслуговування з точки приєднання, що відповідає першому прийнятому маяковому сигналу, і на іншу точку приєднання, що відповідає іншому маяковому сигналу, може базуватися на різноманітті факторів, на додаток до відносної інгенсивності маякового сигналу, у тому числі, наприклад, змінах у відносній інтенсивності маякового сигналу з часом, поточній інтенсивності маякового сигналу, що падає нижче визначеного порогового значення або перевищує визначене порогове значення, і/або інтенсивності маякового сигналу, яка відповідає конкретному передавачу, що залишається вище визначеного порогового рівня протягом періоду часу. Наведений вище зразковий варіант здійснення мається на увазі ілюстративним. Деякі реалізації, 11 що використовують у своїх інтересах даний винахід, будуть виконувати всі, більшість або багато з описаних вище етапів. Однак, повинно бути зазначено, що інші реалізації будуть використовувати у поєднанні лише небагато описаних вище етапів, як і раніше нарівні з досягненням корисних результатів за даним винаходом. Численні додаткові ознаки, переваги і варіанти здійснення даного винаходу обговорені нижче у докладному описі. Фіг.1 - зображення зразкової системи безпровідного зв'язку, що підтримує численні несучі, яка реалізована відповідно до винаходу і використовує способи за даним винаходом. Фіг.2 - зображення зразкової базової станції, яка реалізована відповідно до даного винаходу і використовує способи за даним винаходом. Фіг.3 - зображення зразкового безпровідного термінала, який реалізований відповідно до даного винаходу і використовує способи за даним винаходом. Фіг.4 - зображення зразкового варіанту здійснення приймача, який може одночасно обробляти два компоненти прийнятого сигналу з однієї і тієї ж вибраної смути несучої, кожний компонент передає різну інформацію, наприклад, інформацію, що відповідає одній з двох різних смуг несучої, приймач реалізований відповідно до даного винаходу і використовує способи за даним винаходом. Фіг.5 - креслення, що ілюструє зразкову сигналізацію базової станції, асоціативно зв'язану зі зразковим варіантом здійснення безпровідного термінала, що використовує зразковий варіант здійснення приймача з одиночним каскадом приймача за Фіг.4, відповідно до винаходу. Фіг.6 - блок-схема послідовності операцій способу, що ілюструє зразковий спосіб керування системою зв'язку, яка включає в себе зразковий безпровідний термінал, що використовує зразковий приймач з одиночним каскадом приймача за Фіг.4, відповідно до даного винаходу. Фіг.7 - зображення частини зразкових систем безпровідного зв'язку, реалізованих відповідно до винаходу, система включає в себе зразковий безпровідний термінал у русі і використовується з метою додаткового роз'яснення винаходу. Фіг.8 - зображення ще одного зразкового варіанту здійснення приймача, реалізованого відповідно до даного винаходу, приймач може використовуватися у безпровідному терміналі, зображеному на Фіг.7. Фіг.9 - креслення, що ілюструє зразкову сигналізацію передавача сектора базової станції, у тому числі, маякові сигнали, що відповідають передавачу сектора, маякові сигнали є такими, що передаються у численних смугах, відповідно до даного винаходу; сигналізація може передаватися зі зразкової базової станції, показаної на Фіг.7. Фіг.10 - креслення, що ілюструє зразковий сигнал, що приймається, на приймачі зразкового безпровідного термінала, показаного на Фіг.7. Фіг.11 - зображення, що ілюструє зразкову обробку приймача безпровідного термінала зразкового сигналу, що приймається, за Фіг.10 і зразкового вибору смуги, відповідно до даного винаходу. 86061 12 Фіг.12 - креслення, що ілюструє зразкову сигналізацію передавача сектора базової станції, у тому числі, маякові сигнали, що відповідають передавачу сектора, маякові сигнали є такими, що передаються у численних смугах відповідно до даного винаходу, сигналізація може передаватися зі зразкової базової станції, показаної на Фіг.7, після того, як безпровідний термінал вибрав нову смугу і змінив точку приєднання. Фіг.13 - ілюстрація зразкового маякового сигналу зі зміщенням часових характеристик відносно суміжного сектора, що використовується з метою додаткового роз'яснення ознак винаходу. Фіг.14 - ілюстрація безпровідного термінала і різних елементів, включених у безпровідний термінал, що мають відношення до визначення експлуатаційної готовності несучої, яка може використовуватися для визначення, коли ініціювати естафетну передачу обслуговування з однієї частоти несучої на іншу. Фіг.15 - ілюстрація зразкового модуля обробки прийнятого безпровідним терміналом сигналу, реалізованого відповідно до даного винаходу, який може використовуватися у без провідному терміналі за Фіг.14. Фіг.16 - блок-схема послідовності операцій способу зразкового способу керування WT у системі зв'язку OFDM відповідно до даного винаходу. Фіг.1 показує зразкову систему 100 безпровідного зв'язку, що підтримує сигналізацію численних несучих і розширеного спектра, реалізовану відповідно до даного винаходу. Система 100 використовує пристрій і способи за даним винаходом. Фіг.1 включає в себе множину зразкових багатосекторних стільників, стільник 1 102, стільник 2 104, стільник 3 106. Кожний стільник (102, 104, 106) представляє зону безпровідного обслуговування для базової станції (BS), (BS 1 108, BS 2 110, BS 3 112), відповідно. У зразковому варіанті здійснення, кожній стільник 102, 104, 106 включає в себе три сектори (А, В, С). Стільник 1 102 включає в себе сектор А 114, сектор В 116 і сектор С 118. Стільник 2 104 включає в себе сектор А 120, сектор В 122 і сектор С 124. Стільник 3 106 включає в себе сектор А 126, сектор В 128 і сектор С 130. В інших варіантах здійснення, можливі різні кількості секторів на стільник, наприклад, 1 сектор на стільник, 2 сектори на стільник або більш ніж 3 сек юри на стільник. На додаток, різні стільники можуть включати в себе різні кількості секторів. Безпровідні термінали (WT), наприклад, мобільні вузли (MN), можуть переміщуватися по всій системі і зв'язуватися з рівноправними вузлами, наприклад, іншими MN, через безпровідні лінії зв'язку на BS. У секторі А 114 стільника 1 102, WТ (132, 134) приєднані до BS 1 108, відповідно, через безпровідні лінії (133, 135) зв'язку. У секторі В 116 стільника 1 102, WT (136, 138) приєднані до BS 1 108, відповідно, через безпровідні лінії (137, 139) зв'язку. У секторі С 118 стільника 1 102, WT (140, 142) приєднані до BS 1 108, відповідно, через безпровідні лінії (141, 143) зв'язку. У секторі А 120 стільника 2 104, WT (144, 146) приєднані до BS 2 110, відповідно, через безпровідні лінії (145, 147) зв'язку. У секторі В 122 стільника 2 104, WT (148, 13 150) приєднані до BS 2 110, відповідно, через безпровідні лінії (149, 151) зв'язку. У секторі С 124 стільника 2 104, WT (152, 154) приєднані до BS 2 110, відповідно, через безпровідні лінії (153, 155) зв'язку. BS можуть бути з'єднані через мережу, відповідно, передбачаючи можливість з'єднання WT у межах заданого стільника з рівноправними учасниками, розташованими поза заданим стільником. У системі 100, BS (108, 110, 112) приєднані до мережного вузла 168 через мережні лінії (170, 172, 174) зв'язку, відповідно. Мережний вузол 168, наприклад, маршрутизатор, приєднаний до інших мережних вузлів, наприклад, інших базових станцій, маршрутизаторів, вузлів базових агентів, вузлів серверів ААО (аутентифікації, авторизації і обліку), і так далі, і мережі Інтернет через мережну лінію 176 зв'язку. Мережні лінії 170, 172, 174, 176 зв'язку можуть бути, наприклад, оптоволоконними лініями зв'язку. BS 108, 110, 112 включають в себе секторизовані приймачі, кожний приймач сектора використовує окрему призначену частоту несучої для рядової сигналізації, наприклад сигналів потоку обміну низхідної лінії зв'язку, направлених на окремий WT, відповідно до винаходу. Призначена частота несучої передавача сектора, що використовується для рядової сигналізації, також передає широкомовні сигнали, такі як, наприклад, сигнали надання, контрольні сигнали і/або маякові сигнали, з BS на WT. На додаток, відповідно до винаходу, кожний передавач сектора базової станції передає додаткові сигнали низхідної лінії зв'язку, такі як, наприклад, контрольні сигнали і/або маякові сигнали у межах смуг частот несучих, виділених передавачам суміжних стільників/секторів для їх рядової сигналізації. Такі сигнали низхідної лінії зв'язку постачають інформацію на WT, наприклад, WT 132, яка може використовуватися для оцінки і прийняття рішення, яку частоту несучої вибрати і які відповідні сектор/стільник базової станції використовувати як точку приєднання. WT, наприклад, WT 132, включають в себе приймачі з можливістю обробляти інформацію з передавачів секторів BS 108, 110, 112, що постачають інформацію про альтернативні смуги частот несучих, які можуть використовуватися для рядового зв'язку, наприклад, сигналізації каналу потоку обміну низхідної лінії зв'язку, і які можуть вибиратися WT. Фіг.2 ілюструє зразкову базову станцію 200, що альтернативно вказується посиланням як вузол доступу, реалізовану відповідно до даного винаходу. BS називається вузлом доступу, оскільки вона служить як точка мережного приєднання WT і надає WT доступ до мережі. Базова станція 200 за Фіг.2 може бути більш докладним представленням будь-якої з базових станцій 108, 110, 112, системи 100 за Фіг.1. Базова станція 200 включає в себе процесор 202, наприклад, ЦП (центральний процесор, CPU), приймач 204, що включає в себе декодер 206, секторизований передавач 208, пам'ять 210 та інтерфейс 212 I/O (введення/виведення), з'єднаний за допомогою шини 214, через яку різні елементи можуть обмінюватися даними та інформацією. Приймач 204 приєднаний 86061 14 до секторизованої антени 216 і може приймати сигнали з безпровідних терміналів 300 (дивіться Фіг.3) у кожному з секторів, що обслуговуються базовою станцією 200. Декодер 206 приймача декодує сигнали, що приймаються, висхідної лінії зв'язку і дістає інформацію, кодовану WT 300 перед передачею. Секторизований передавач 208 включає в себе множину передавачів, передавач 218 сектора 1, передавач 220 секіора N. Кожний передавач (218, 220) сектора включає в себе кодувальник (222, 224) для кодування даних/інформації низхідної лінії зв'язку і приєднаний, відповідно, до антени (226, 228). Кожна антена 226, 228 відповідає різному сектору і звичайно орієнтована, щоб передавати у сектор, якому антена відповідає і може бути розташована. Антени 226, 228 можуть бути окремими або можуть відповідати різним елементам одиночної багатосекторної антени, яка містить різні антенні елементи для різних секторів. Кожний передавач (218, 220) сектора мас у розпорядженні задану смугу частот несучої, яка повинна використовуватися для рядової сигналізації, наприклад, передачі сигналів потоку обміну низхідної лінії зв'язку. Кожний передавач (218, 220) сектора здатний до передачі сигналів низхідної лінії зв'язку, наприклад, сигналів надання, інформаційних і керуючих сигналів і/або маякових сигналів, у своїй власній заданій смузі частот несучої. Кожний передавач (218, 220) сектора, відповідно до даного винаходу, також передає додаткові сигнали низхідної лінії зв'язку, наприклад, контрольні сигнали і/або маякові сигнали, в інші смуги частот несучої, наприклад, смуги частот несучої, призначені суміжним стільникам/секторам для їх рядової сигналізації. Інтерфейс 212 I/O приєднує базову станцію 200 до інших мережних вузлів, наприклад, інших вузлів доступу, маршрутизаторів, серверів ААО, вузлів базових агентів і мережі Інтернет. Пам'ять 210 включає в себе підпрограми 230 і дані/інформацію 232. Процесор 202 виконує підпрограми 230 і використовує дані/інформацію 232 у пам'яті 210 для керування роботою базової станції 200, у тому числі, плануванням користувачів на різні частоти несучих, що використовують різні рівні потужності, регулюванням потужності, керуванням часовими характеристиками, зв'язком, сигналізацією і маяковою сигналізацією відповідно до винаходу. Планування конкретного користувача, наприклад конкретного WT 300, на конкретну частоту несучої може відбуватися у відповідь на вибір, що виконується WT 300, відповідно до винаходу. Дані/інформація 232 у пам'яті 210 включають в себе дані 234, наприклад, користувацькі дані, які повинні передаватися на і прийматися з безпровідних терміналів 300, інформацію 236 про сектор, що включає в себе частоти несучих, асоціативно зв'язані з кожним сектором, і рівні потужності передачі даних, асоційованих з кожною частотою несучої у межах сектора, інформацію про множину частот несучих (інформацію 238 про несучу 1, інформацію 240 про несучу N), інформацію 242 маякових сигналів і широкомовну інформацію 243 про завантаження системи. Інформація (238, 240) про частоти несучих включає в себе інформацію, що 15 визначає частоту несучої і асоціативно зв'язану смугу пропускання. Інформація 242 про маякові сигнали включає в себе інформацію про гони, наприклад, інформацію, що зв'язує маякові сигнали у кожному секторі з окремими частотами і несучими, і часовими характеристиками послідовності, асоціативно зв'язаними з передачею маякових сигналів. Інформація 243 про завантаження системи включає в себе інформацію про змішане завантаження кожної з різних смуг несучих, що підтримуються базовою станцією 200. Інформація 243 про завантаження системи може передаватися з базової станції 200 на WT 300, які можуть використовувати інформацію, у деяких варіантах здійснення, у послідовності операцій прийняття рішення про вибір смуги несучої для встановлення у межах приймача WT. Дані/інформація 232 у пам'яті 210 також включають в себе множину наборів 244 даних/інформації про WT, набір для кожного WT: дані/інформацію 246 про WT 1, дані/інформацію 248 про WT N. Дані/інформація 246 про WT 1 включають в себе користувацькі дані на маршруті з/на WT 1, ID (ідентифікатор) термінала, що прив'язує WT до базової станції 200, ID сектора, що ідентифікує сектор, в якому WT І розташований у даний момент, та інформацію про частоту несучої, що прив'язує WT 1 до окремої частоти несучої, яка використовується для рядової сигналізації. Підпрограми 230 базової станції включають в себе підпрограми 250 зв'язку і підпрограми 252 керування базовою станцією. Підпрограми 250 зв'язку реалізовують різні протоколи зв'язку, що використовуються базовою станцією 200. Підпрограми 252 базової станції включають в себе модуль 254 планувальника і підпрограми 256 сигналізації. Підпрограми 252 керування базовою станцією керують роботою базової станції, у тому числі, приймача 204, передавачів (218, 220), плануванням, сигналізацією і маяковою сигналізацією відповідно до даного винаходу. Модуль 254 планувальника, наприклад, планувальник, використовується для планування ресурсів ефірних ліній зв'язку, наприклад, смуги пропускання у часі, по безпровідних терміналах 300 для висхідного і низхідного зв'язку. Підпрограми 252 керування базовою станцією також включають в себе підпрограми 256 сигналізації, які керують: приймачем 204, декодером 206, передавачами (218, 220), кодувальниками (222, 224), формуванням рядових сигналів, стрибкоподібною перестройкою частоти інформаційних і керуючих тонів, і прийомом сигналів. Підпрограма 258 маякових сигналів, також включена у підпрограми 256 сигналізації, використовує інформацію 242 про маякові сигнали для керування формуванням і передачею маякових сигналів відповідно до винаходу. Відповідно до винаходу, у деяких варіантах здійснення, маякові сигнали, наприклад, сигнали високої потужності, які є відносно вузькими у показниках частоти, можуть передаватися у кожному секторі у кожній зі смуг частот несучих, що використовуються таким сектором/стільником або суміжним сектором/стільником. Ці маякові сигнали у деяких варіантах здійснення використову 86061 16 ються WT 300 для порівняння альтернативних наявних у розпорядженні несучих. Фіг.3 ілюструє зразковий безпровідний термінал 300, наприклад, мобільний вузол, що реалізований відповідно до даного винаходу і використовує способи за даним винаходом. Безпровідний термінал 300 за Фіг.3 може бути більш докладним представленням будь-якого з WT 132, 134, 136, 138, 140, 142, 144, 146, 148, 150, 152, 154, 156, 158, 160, 162, 164, 166 системи 100 за Фіг.1. Безпровідний термінал 300 включає в себе приймач 302, передавач 304, процесор 306, наприклад, ЦП і пам'ять 308, з'єднані за допомогою шини 310, через яку різні елементи можуть обмінюватися даними та інформацією. Приймач 302 приєднаний до антени 312, через яку сигнали низхідної лінії зв'язку приймаються з множини передавачів секторів базової станції і відповідних антен 226, 228 секторів. Приймач 302 включає в себе одиночний тракт 314 приймача розширеного спектра і контролер 316 вибору смуги. Тракт 314 приймача розширеного спектра включає в себе РЧ-модуль (ланцюг синхронізації частоти) (320) для виконання фільтрації та інших операцій. РЧ-модуль 320 включає в себе регульований фільтр 321 смуги пропускання для режекції частот поза вибраною смугою нарівні з пропусканням частот, наприклад, сигналу несучої, яка попадає у межі вибраної смуги. Додаткові модулі 322 також включені у тракт 314 приймача нарівні з модулем 324 цифрової сигнальної обробки і модулем 334 детектування енергії/детектування SNR. Модуль 324 цифрової сигнальної обробки включає в себе декодер 326 і модуль 328 детектора якості сигналу. РЧ-модуль 320, додаткові модулі 322 тракту приймача, модуль 324 цифрової сигнальної обробки і модуль 334 детектування енергії/детектування SNR використовуються для прийому, декодування, вимірювання і оцінок різних сигналів, у тому числі, наприклад, сигналів надання, сигналів даних та інформації каналу потоку обміну, контрольних сигналів і/або маякових сигналів, що передаються множиною передавачів базової станції стільника/сектора з використанням вибраної у даний момент першої смуги, асоціативно зв'язаної з окремою першою частотою несучої. Контролер 316 вибору смуги виводить сигнал у РЧ-модуль 320 і фільтр 321, що перестроюється, включений у нього для вибору окремої частоти несучої; РЧ-модуль 320 пропускає компоненти прийнятого сигналу у межах смуги частот несучої і здійснює режекцію щонайменше деяких з сигналів поза вибраною смугою частот несучої. РЧ-модуль 320 також виконує додаткову обробку, наприклад, сигнали змішуються у смугу модулюючих частот. Вихідні сигнали, що пропускаються РЧ-модулем 320, обробляються, наприклад, фільтруються фільтром смуги модулюючих частот, перетворюються з аналогових у цифрові сигнали і додатково фільтруються цифровим фільтром, додатковими модулями 322 тракту приймача. Потім сигнали виводяться з додаткових модулів 322 і пересилаються у модуль 324 цифрової сигнальної обробки і модуль 334 детектування енергії/детектування 17 SNR. Деякі компоненти сигналу, наприклад, з першою передавача стільника/сектора базової станції, що відповідає вибраній у даний момент смузі, обробляються модулем 324 цифрової сигнальної обробки. У і ой час як інші компоненти сигналу, наприклад, з другого передавача стільника/сектора, що відповідає іншій смузі несучої, обробляються модулем 334 детектування енергії/детектування SNR. Модуль цифрової сигнальної обробки включає в себе декодер 326, який може декодувати сигнали потоку обміну низхідної лінії зв'язку, направлені на окремий WT 300; тоді як модуль 334 детектування енергії/детектування SNR не включає в себе такої здатності декодування. Вихідні дані, наприклад, значення показників якості, з модуля 328 детектора якості сигналу модуля 324 цифрової сигнальної обробки і з модуля детектування енергії/детектування SNR, вводяться у модуль 316 вибору смуги, який керує вибором нас і ройок смуги частот у РЧ-модулі (схемі синхронізації частоти) 320, відповідно до винаходу. Передавач 304 включає в себе кодувальник 336 і приєднаний до антени 338 передавача. Дані/інформація, наприклад, блоки даних/інформації висхідної лінії зв'язку можуть кодуватися кодувальником 336, а потім, передаватися через антену 338 на базову станцію 200. Пам'ять 308 включає в себе підпрограми 340 і дані/інформацію 342. Процесор 306, наприклад, ЦП, виконує підпрограми 340 і використовує дані/інформацію 342 у пам'яті 308 для керування WT 300 і реалізації способів за даним винаходом. Дані/інформація 342 безпровідного термінала включають в себе дані 344 користувача, інформацію 346 про пристрій/користувача/сеанс/ресурси, інформацію 348 про вибрану у даний момент несучу, інформацію 350 про альтернативну несучу, інформацію 352 про стільник/сектор, інформацію 354 про частоту несучої, інформацію 356 про детектований сигнал, інформацію 358 про вибір несучої. Користувацькі дані 344 включають в себе дані, інформацію і файли, які призначені для відправки на/або прийому з рівноправного вузла у сеансі зв'язку за допомогою безпровідного термінала 300. Інформація 346 про користувача/пристрій/сеанс/ресурси включає в себе, наприклад, інформацію ID термінала, інформацію ID базової станції, інформацію ID сектора, інформацію про вибрану частоту несучої, інформацію про режим та інформацію про ідентифіковані маякові сигнали. Інформація ID термінала може бути ідентифікатором, призначеним WT 300 базовою станцією 200, до якої WT приєднаний, який ідентифікує безпровідний термінал 300 для базової станції 200. Інформацією ID базової станції може бути, наприклад, значення крутості, асоціативно зв'язаної з базовою станцією 200 і використовуваної у послідовностях стрибкоподібної перестройки часто їй. Інформація ID сектора включає в себе інформацію, що ідентифікує ID сектора приймача/передавача секторизованої базової станції, за допомогою яких передається рядова сигналізація, і може відповідати сектору стільника, в якому роз 86061 18 міщений безпровідний термінал 300. Інформація про вибрану інформацію несучої включає в себе інформацію, що ідентифікує несучу, наприклад, несучу, на яку був настроєний РЧ-модуль, що є використовуваною BS для передачі сигналів даних низхідної лінії зв'язку, наприклад, сигналів каналу потоку обміну. Інформація про режим ідентифікує, чи знаходиться безпровідний термінал у стані увімкненому/утримання/очікування. Інформація 348 про поточну вибрану несучу включає в себе інформацію, що ідентифікує вибрану несучу, на яку РЧ-модуль 320 був настроєний контролером 316 вибору смуги. Інформація 350 про альтернативну несучу включає в себе інформацію, що ідентифікує альтернативну несучу, якій відповідає інформація, що оцінюється модулем 334 детектування енергії/детектування SNR. Інформація 352 ID стільника/сектора може включати в себе інформацію, що використовується для побудови послідовностей стрибкоподібної перестройки частоти, що використовуються при обробці, передачі та прийомі даних, інформації, керуючих сигналів і маякових сигналів. Інформація 354 про частоту несучої може включати в себе інформацію, що асоціативно зв'язує кожний сектор/стільник базових станцій у системі зв'язку з визначеними частотами несучих або частотами, смугами частот, маяковими сигналами і комбінаціями тонів. Інформація 354 про частоту несучої також включає в себе інформацію 355 порівняння показників якості, яка асоціативно зв'язує кожне значення показника якості з окремою частотою несучої, яка може бути вибрана контролером 316 вибору смуги. Інформація 356 про детектований сигнал включає в себе інформацію 360 енергії сигналу, інформацію 362 SNR, інформацію 364 оцінених помилок, 1-е значення 366 показника якості і 2-е значення 368 показника якості. Інформація 356 про детектований сигнал також включає в себе інформацію 370 синхронізації та інформацію 372 широкомовного сигналу. Інформація 356 про детектований сигнал включає в себе інформацію, яка була виведена з детектора 328 якості сигналу модуля 324 цифрової сигнальної обробки і модуля 334 детектування енергії/детектування SNR у приймачі 302. Модуль 328 детектування якості сигналу може вимірювати і записувати енергію 360 сигналу, SNR 362 і/або оцінену частоту 364 появи помилок компонента сигналу з першого приймача і визначати 1-е значення 366 показника якості, що вказує на якість каналу, наприклад, каналу потоку обміну низхідної лінії зв'язку, між першим передавачем і WT 300 при використанні смуги несучої, на яку приймач 302 настроєний у поточний момент. Модуль 334 детектування енергії/детектування SNR може вимірювати і записувати енергію 360 сигналу і/або SNR 362 компонента сигналу з другого передавача для визначення 2-ого значення 368 показника якості, що вказує на потенційно можливий канал, наприклад, канал потоку обміну низхідної лінії зв'язку між другим передавачем і WT 300 у смузі альтернативної несучої. Інформація 370 синхронізації може включати в себе, у деяких варіантах здійснення CDMA, напри 19 клад, інформацію синхронізації часових характеристик, що базуються на контрольних сигналах, яка використовується і/або одержується приймачем, наприклад, при обробці контрольного сигналу CDMA. У деяких варіантах здійснення OFDM, інформація синхронізації може включати в себе інформацію відновлення часових характеристик символу. Широкомовна інформація 372 може включати в себе, наприклад, інформацію, що має відношення до широкомовної передачі, яка використовується і/або одержується приймачем при обробці сигналів, наприклад, контрольних або маякових сигналів. Інформація 358 вибору несучої включає в себе інформацію 374 визначеного порогового значення, інформацію 376 про заздалегідь вибраний інтервал, інформацію 378 частоти зміни, інформацію 380 про якість обслуговування (QoS), інформацію 382 про завантаження системи. Інформація 358 вибору несучої є інформацією, наприклад, критеріями, граничними значеннями і т.п., що використовуються WT 300 при прийнятті рішень про вибір смуги при оцінці інформації про детектовані сигнали, наприклад, при порівнянні 1-ого значення 366 показника якості з 2-им значенням 368 показника якості. Інформація 374 визначеного порогового значення включає в себе рівні, що використовуються для порівняння зі значеннями 366, 368 показників якості для прийняття рішень про вибір смуги. Інформація 376 про заздалегідь вибраний інтервал включає в себе часові інтервали фіксованої тривалості та інтервали фіксованої кількості вимірювань сигналу, кожний з яких може використовуватися для визначення раніше визначеного інтервалу, в якому повинна існувати несуперечлива умова, наприклад, другий показник якості перевищує перший показник якості, до того, як контролер 316 вибору смуги змінює вибір для РЧ-модуля 320 приймача. Інформація 378 частоти зміни включає в себе критерії, що використовуються для ідентифікації, коли перше значення 366 показника якості сигналу зменшується з часом, у той час як друге значення 368 показника якості сигналу збільшується з часом, а різниця між першим і другим значеннями показника якості сигналу змінює знак. Інформація 380 про якість обслуговування (QoS) включає в себе інформацію відносно QoS, що надається окремим користувачам, вибір смуги як функції рівня QoS, яка повинна бути надана користувачеві, і зміни у виборі як результат змін у рівні QoS, яка повинна бути надана користувачеві. Інформація 382 про завантаження системи включає в себе прийняту інформацію відносно завантаження системи, що передається базовою станцією 200, яка може використовуватися у функції, що керує рішеннями відносно вибору смуги. Підпрограми 340 WT включають в себе підпрограми 384 зв'язку і підпрограми 386 керування безпровідним терміналом. Підпрограма 384 зв'язку безпровідного термінала реалізовує різні протоколи зв'язку, що використовуються безпровідним терміналом 300. Підпрограми 386 керування безпровідним терміналом виконують функціональні операції керування безпровідним терміналом 300, у тому числі, регулювання потужності, керування 86061 20 часовими характеристиками, керування сигналізацією, обробку даних, I/O, функції керування приймачем і вибором смуги несучої відповідно до винаходу. Підпрограми 386 керування WT включають в себе підпрограми 388 сигналізації, модуль 390 контролера приймача і модуль 392 вибору смуги несучої. Підпрограми 388 сигналізації, що використовують дані/інформацію 342 у пам'яті 308, керують сигналізацією, наприклад, сигналами, що передаються по висхідній і низхідній лінії зв'язку, WT 300. Модуль 390 контролера приймача у координації з модулями 324, 334 керує роботою приймача 302, у тому числі, декодуванням, детектуванням енергії і/або детектуванням SNR, що виконується над прийнятими сигналами, і формуванням 1-ого і 2-ого значень 366, 368 показника якості, відповідно до даного винаходу. Модуль 392 вибору смуги несучої у координації з контролером 316 вибору смуги використовує дані/інформацію, що дістали з прийнятого сигналу, у тому числі, 1-е і 2-е значення 366, 368 показника якості, а також інформацію 358 вибору несучої для прийняття рішень відносно тою, яку несучу вибирати для настройки РЧ-модуля 320 приймача 302, відповідно до даного винаходу. Фіг.4 - приклад показової комбінації 500 приймача 501 безпровідного термінала/антени 502, реалізованої відповідно до даного винаходу. Комбінація 500 приймача/антени за Фіг.4 може використовуватися як комбінація приймача 302/атени 312 у WT 300 за Фіг.3. Приймач 501 ілюструє зразковий варіант здійснення приймача відповідно до даного винаходу, який може обробляти два компоненти прийнятого сигналу, одночасно включені в одну і ту ж смугу вибраної несучої, кожний компонент передає різну інформацію, наприклад, інформацію, яка відповідає одній з різних смуг несучих, що передаються різними передавачами і/або різними передавальними антенами. Два компоненти сигналу можуть відповідати різним секторам стільника і/або різним стільникам. Приймач 501 за Фіг.4 використовує єдиний тракт РЧ-обробки, який включає в себе одиночний модуль 502 РЧ-обробки (модуль синхронізації). Приймач 501 прив'язаний до антени 502, яка приймає сигнали низхідної лінії зв'язку з множини передавачів базової станції сектора/стільника. Антена 504 прив'язана до модуля 502 РЧ-обробки. Модуль 502 РЧ-обробки включає в себе селективний РЧ-фільтр 506 і схему 508 мікшера. РЧ-фільтр 506 може бути реалізований у вигляді фільтра смуги пропускання і служить як схема синхронізації частоти. Модуль 502 РЧ-обробки був настроєний на часі оту несучої, вибрану контролером 510 вибору несучої. РЧ-фільтр пропускає компоненти прийнятого сигналу у межах смуги вибраної несучої і здійснює режекцію щонайменше деяких компонентів сигналу поза смугою вибраної несучої. Прийнятий сигнал смуги пропускання з антени 504 вводиться у РЧ-фільтр 506 і обробляється схемою 508 мікшера, даючи у результаті основосмуговий сигнал. Результуючий основосмуговий сигнал виводиться з модуля 502 РЧ-обробки і вводиться у фільтр 512 смуги модулюючих частот. Відфільтро 21 ваний вихідний сигнал з фільтра 512 смуги модулюючих частот вводиться у модуль 514 (аналогово-цифрового) A/D-перетворювача. де виконується аналогово-цифрове перетворення. Результуючий вихідний цифровий сигнал вводиться у цифровий фільтр 516 для додаткової фільтрації. Потім, вихідний сигнал цифрового фільтра 516, перший компонент 517 сигналу, який, наприклад, початково походить з передавача стільника/сектора базової станції, вводиться у модуль 518 цифрової сигнальної обробки, у той час як інший вихідний сигнал цифрового фільтра 516, другий компонент 519 сигналу, який, наприклад, початково походить з другого передавача базової станції стільника/сектора, виводиться у модуль 536 детектування енергії/детектування SNR. Модуль 518 цифрової сигнальної обробки включає в себе модуль 522 часової синхронізації, декодер 523 і детектор 526 якості сигналу. Таким чином, модуль 518 цифрової сигнальної обробки здатний до повного декодування широкомовної, а також специфічної WT інформації, наприклад, інформації, призначеної для окремого WT, а не інших WT. Модуль 522 часової синхронізації використовується для часової синхронізації прийнятих даних, які с такими, що обробляються, наприклад, прийнятих сигналів низхідної лінії зв'язку. Передбачаються варіанти здійснення CDMA, так само як і OFDM. Модуль 522 часової синхронізації, у варіантах здійснення CDMA, може бути реалізований з використанням відомих технологій декодування, зворотного кодуванню з розширенням спектра. Модуль 522 часової синхронізації, у варіантах здійснення OFDM, може бути реалізований у вигляді схеми відновлення часових характеристик символу, що використовує відомі технології. Декодер 523 включає в себе широкомовний модуль 524 для декодування прийнятих широкомовних сигналів, наприклад, маякових сигналів, контрольних сигналів і т.п., і спеціальний мобільний модуль 525 для декодування прийнятих даних/інформації низхідної лінії зв'язку, наприклад, сигналів потоку обміну низхідної лінії зв'язку, призначених для окремого WT 300, якому належить приймач 501. Детектор 526 якості сигналу включає в себе схему 528 вимірювання енергії сигналу, схему 530 SNR і/або блок 532 оцінки помилок. Детектор 526 якості сигналу одержує оцінку якості для каналу, з першого передавача стільника/сектора базової станції на WT 300, що використовується для сигналізації каналу потоку обміну низхідної лінії зв'язку. Оцінка якості базується на вихідному сигналі схеми 528 вимірювання енергії сигналу (наприклад, оцінка якості може бути енергією, виміряною у компоненті сигналу, такого як тон маякового сигналу, або базуватися па енергії сигналу або компонента сигналу), вихідний сигнал схеми 530 SNR, який с функцією виміряної енергії сигналу і/або виміряної або оціненої частоти появи помилок прийнятих даних/інформації, визначеної блоком 532 оцінки помилок. Інформація 533 оцінки якості сигналу, наприклад, значення показника якості, що відповідає вибраній у поточний момент смузі несучої, пересилається у контролер 510 вибору смуги, 86061 22 щоб використовуватися при прийнятті рішення вибору смуги. У реалізації Фіг.4, обробка другого компонента сигналу показана як така, що викопується окремою комбінацією компонентів приймача, наприклад, необов'язкового модуля часової синхронізації, необов'язкового декодера 534 широкомовного сигналу і модуля 536 детектування енергії/детектування SNR. Однак, має бути прийнято до уваги, що елементи модуля 518 цифрової сигнальної обробки можуть використовуватися на основі, що розділяється за часом, де перший і другий компоненти сигналу належать до одного і того ж типу, наприклад, сигналів OFDM. У випадках, де другим компонентом сигналу є маяковий сигнал або інший сигнал, де часова синхронізація і/або декодування не потрібні для формування значення показника якості, модуль 520 часової синхронізації і декодер 534 широкомовного сигналу можуть бути опущені. Однак, у випадках, де перший компонент сигналу відповідає сигналу першого типу, наприклад, сигналу OFDM, a другий компонент сигналу відповідає сигналу другого типу, наприклад, сигналу CDMA, роздільні сигнали і/або модулі для формування значень якості сигналів для першого і другого компонентів сигналу можуть бути більш ефективними за витратами, ніж використання схеми, наприклад, схеми, що реконфігурується, яка може конфігуруватися для маніпулювання сигналами різних типів. У деяких варіантах здійснення, наприклад, варіантах здійснення CDMA, другий компонент 519 сигналу обробляється за допомогою модуля 520 часової синхронізації. Модуль 520 часової синхронізації, у варіантах здійснення CDMA, може бути реалізований з використанням відомих технологій декодування, зворотного кодуванню з розширенням спектра. У деяких варіантах здійснення, наприклад, різних варіантах здійснення CDMA, другий компонент 519 сигналу також обробляється за допомогою декодера 534 широкомовних сигналів. Другий компонент сигналу, який може бути підданий необов'язковій обробці, описаній вище, вводиться у модуль 536 детектування енергії і/або детектування SNR. Оброблений прийнятий компонент сигналу, що є оцінюваним модулем 536 детектування енергії і/або детектування SNR, може бути, наприклад, у деяких варіантах здійснення OFDM, детектованим маяковим сигналом, переданим з другого передавача, наприклад, передавача базової станції сусіднього стільника/сектора відносно першого передавача базової станції стільника/сектора, який передає перший компонент сигналу. Так, у деяких варіантах здійснення, інформація 537 оцінки якості є значенням, що вказує енергію, детектовану у маяковому сигналі, наприклад, гоні маякового сигналу, або базується на енергії маяковою сигналу. Оброблений прийнятий компонент сигналу, що є оцінюваним модулем 536 детектування енергії і/або детектування SNR, може бути, наприклад, у деяких варіантах здійснення CDMA, детектованим контрольним сигналом, переданим з другого передавача, наприклад, передавача базової станції сусіднього стільника/сектора відносно першого передавача базової 23 станції стільника/сектора, який передає перший компонент сигналу. Модуль 536 детектування енергії і/або детектування SNR формує інформацію, яка може використовуватися як оцінка якості для потенційно можливого каналу низхідної лінії зв'язку між другим передавачем базової станції стільника/сектора і WT 300, що відповідає другому компоненту сигналу, який є оцінюваним, інформацію 537 оцінки якості сигналу. Сформована оцінка якості базується на вимірюванні енергії сигналу або на вимірюванні SNR, що є функцією детектованої енергії сигналу. Інформація 537 оцінки якості сигналу пересилається у контролер 510 вибору смуги для використання у прийнятті рішень вибору смуги, наприклад, для вибору між першою і другою смугами частот, що відповідають першому і другому компоненту відповідно. У деяких варіантах здійснення, модуль 536 детектування енергії/детектування SNR є більш простим щодо обчислювальної складності, наприклад, за кількістю вентилів або виконуваних інструкцій, ніж модуль 518 цифрової сигнальної обробки. Це є можливим, оскільки, у багатьох випадках, для формування інформації оцінки якості, що відповідає другому компоненту сигналу, не с необхідним декодувати прийнятий компонент сигналу, а у випадках, де використовується декодування, воно може бути обмежене до декодування широкомовних даних, які звичайно більш легкі для декодування, ніж специфічні мобільному пристрою дані, внаслідок використовуваного типу кодування, у порівнянні з випадком специфічних мобільному пристрою даних, і/або рівня передачі потужності широкомовних даних, який часто вищий, ніж рівень передачі потужності специфічних мобільному пристрою даних, оскільки широкомовний сигнал призначений для досягнення численних мобільних пристроїв. Інформація (533, 537) про якість компонента сигналу, переправлена з модуля 518 цифрової сигнальної обробки і модуля 536 детектування енергії/детектування SNR, використовується контролером 510 вибору смуги, для прийняття рішень відносно настройок смуги частот несучої, які повинні використовуватися модулем 502 РЧобробки, наприклад, яка смуга, і, відповідно, який передавач сектора базової станції повинні бути вибрані для прийому передач низхідної лінії зв'язку. У деяких варіантах здійснення, приймач 501 за Фіг.4 є приймачем розширеного спектра, який обробляє сигнал розширеного спектра, наприклад, CDMA і/або OFDM. У деяких варіантах здійснення OFDM, необов'язковий модуль 520 часової синхронізації, що відповідає другому компонент)-, не використовується. У деяких варіантах здійснення OFDM, може використовуватися декодер 534 широкомовного сигналу, у той час як в інших варіантах здійснення OFDM, декодер 534 широкомовного сигналу не с необхідним і опущений. У варіантах здійснення, де другий компонент сигналу є сигналом CDMA, використовується модуль 520 часової синхронізації, у той час як декодер 534 широкомовного сигналу може використовуватися або може не використовуватися. 86061 24 Приймач 501 за Фіг.4 включає в себе інтерфейс 507 I/O, приєднаний до модуля 518 цифрової сигнальної обробки, модуля 536 детектування енергії/детектування SNR і контролера 510 вибору смуги через шину 509, за допомогою якої різні елементи можуть обмінюватися даними та інформацією. В інших варіантах здійснення, шина 509 може бути приєднана до інших компонентів приймача, наприклад, декодера 534 широкомовного сигналу і/або декодера 534 часової синхронізації. Приймач 501 може зв'язуватися з іншими елементами WT 300 через інтерфейс 507 I/O, який приєднує приймач 501 до шини 312. Декодовані сигнали каналу потоку обміну низхідної лінії зв'язку можуть передаватися через інтерфейс 507, наприклад, на один або більше зовнішніх пристроїв, таких як дисплей і/або інші компоненти WT. Фіг.5 - ілюстрація 600, що використовується для пояснення зразкового варіанту здійснення винаходу, що використовує приймач 500 з одиночним модулем РЧ-обробки за Фіг.4. Показані дві точки 601, 607 мережного приєднання. Кожна ι очка мережного приєднання може служити як точка приєднання безпровідного термінала, за допомогою безпровідного з'єднання, до мережі. Точки 601, 607 мережного приєднання можуть бути в одному і тому ж стільнику, різних стільниках і навіть у межах одного і того ж сектора стільника, в залежності від варіанту здійснення. Кожна з точок 601, 602 мережного приєднання використовує різну смугу частот для передачі користувацьких даних. Модуль 1 601 точки мережного приєднання включає в себе перший передавач 602 BS, перший приймач 603 сектора BS. Другий модуль 607 точки мережного приєднання включає в себе другий передавач 604 сектора базової станції і відповідний приймач 605 сектора BS. Використання першого і другого передавачів 602, 604, що відповідають різним точкам мережного приєднання, далі буде описано з використанням як прикладу випадку, де перший передавач 602 відповідає сектору А зразкового стільника 102, а другий передавач 602 відповідає сектору В зразкового стільника 102. Передавачі 602, 604 передають сигнали низхідної лінії зв'язку, у тому числі, рядові сигнали каналу потоку обміну, наприклад, користувацькі дані, необов'язково, контрольні сигнали і маякові сигнали. Передавачі 602, 604 можуть використовувати різні антени, направлені на різні сектори або стільники. Сигналізація з кожного передавача сектора включає в себе рядову сигналізацію, наприклад, сигнали надання, необов'язково, контрольні сигнали і/або, необов'язково, маякові сигнали, на своїй власній заданій смузі частот несучої, а маякові сигнали на одній або більше, наприклад, інших двох, смугах частот несучих, що використовуються у стільнику. Передавач 602 сектора A BS передає сигнали 606 низхідної лінії зв'язку, у тому числі, наприклад, сигнали потоку обміну низхідної лінії зв'язку сектора А, сигнали надання сектора А, необов'язково, контрольні сигнали сектора А і/або, необов'язково, маякові сигнали сектора А у смузі 618 часті з частотою f0 624 несучої, маякові сигнали 608 сектора А у смузі 620 частот з частотою f1 626 несучої і маякові сигнали 25 сектора 610 сектора А у смузі 622 частот з частотою f2 628 несучої. Передавач 604 сектора В BS передає сигнали 612 низхідної лінії зв'язку, у тому числі, наприклад, сигнали потоку обміну низхідної лінії зв'язку сектора В, сигнали надання сектора В, необов'язково, контрольні сигнали сектора В і/або, необов'язково, маякові сигнали сектора В у смузі 622 частої з частотою f2 628 несучої. Передавач 604 сектора В BS також передає маякові сигнали сектора В у смузі 618 частот з частотою f0 624 несучої, і маякові сигнали 616 сектора В у смузі 620 частот з частотою f1 626 несучої. Припустимо, що приймач 630, наприклад, зразковий варіант здійснення приймача 500 за Фіг.4, настроєний на смугу 618 частот несучої з частотою f0 624 несучої Приймач 630 приймає два компоненти 632, 634 сигналу, перший компонент 632 сигналу, що включає в себе, наприклад, рядову сигналізацію, сигнали надання, контрольні сигнали і/або маякові сигнали з передавача 602 сектора А, обробляється модулем 518 цифрової сигнальної обробки, тоді як другий компонент 634 сигналу, наприклад, маяковий сигнал з передавача 604 сектора В обробляється модулем 536 детектування енергії/детектування SNR. По першому компоненту 632 і з використанням модуля 518 цифрової сигнальної обробки, приймач 630 визначає оцінку якості каналу потоку обміну низхідної лінії зв'язку між передавачем сектора A BS і приймачем 630, що використовує частоту f0 624 несучої і смугу 618 частот. По другому компоненту 634 і з використанням модуля 536 детектування енергії/детектування SNR, приймач 630 визначає оцінку якості потенційно можливого альтернативного каналу потоку обміну низхідної лінії зв'язку між передавачем 604 сектора В BS і приймачем 630, що використовує частоту f2 628 несучої і смугу 622 частот. У деяких варіантах здійснення винаходу, маякові сигнали можуть не використовуватися, а інші сигнали низхідної лінії зв'язку можуть прийматися і оброблятися заради рішень вибору смуги. Наприклад, кожний передавач сектора і/або стільника передає деякі сигнали низхідної лінії зв'язку, наприклад, сигнали надання, сигнали ідентифікації базової станції сектора/стільника і/або контрольні сигнали, у смузі частот, що використовується таким передавачем для рядової сигналізації каналу потоку обміну низхідної лінії зв'язку, а також передає деякі додаткові сигнали низхідної лінії зв'язку, наприклад, сигнали ідентифікації базової станції сектора/стільника, і/або контрольні сигнали, в інших смугах частот, що використовуються іншими, сусідніми, передавачами стільника/сектора для їх рядової сигналізації потоку обміну низхідної лінії зв'язку. Передача в інших смугах частот може відбуватися з періодичними інтервалами і може відповідати за тривалістю невеликій кількості часу відносно передачі сигналів у сектор, якому відповідає передавач. Приймач, такий як приймач 500 з одиночним РЧ-трактом за Фіг.4, відповідно до винаходу, настроєний на смугу частот, але приймає компоненти сигналу низхідної лінії зв'язку з численних передавачів стільника/або сектора, які здійснюють 86061 26 передачу у смузі частот. Приймач приймає і обробляє композитний сигнал, композитний сигнал у межах настроєної смуги частот, композитний сигнал включає в себе перший і другий компоненти з двох різних передавачів. Інформація може формуватися по першому і другому компонентами сигналу, які можуть, і використовуються для з'ясування інформації вказівки якості щодо двох альтернативних смуг частот, кожна смуга частот відповідає різному компоненту сигналу. В одному конкретному зразковому варіанті здійснення OFDM (мультиплексування з ортогональним частотним розділенням каналів), маяковий сигнал реалізований у вигляді забезпеченого відносно високою потужністю сигналу, який передається як вузькосмуговий сигнал у показниках частоти, наприклад, з використанням одиночної або невеликої кількості тонів. Коли маяковий сигнал передається у зразковому варіанті здійснення OFDM, найбільша частина потужності передачі сконцентрована в одній або невеликій кількості тонів, які складають маяковий сигнал. У деяких варіантах здійснення, перший компонент 632 сигналу включає в себе компонент маякового сигналу, що відповідає першому передавачу, тоді як другий компонент сигналу включає в себе маяковий сигнал, що відповідає другому, наприклад, іншому передавачу, який, нормально, буде відповідати іншому сектору і/або стільнику. В одному з таких варіантів здійснення, вибір несучої базується на оцінці маякових сигналів. У деяких варіантах здійснення, маякові сигнали є вузькими за шириною частот у порівнянні зі смугою фільтра смуги пропускання, наприклад, якнайбільше 1/20 ширини частот фільтра смуги пропускання. Відповідно до даного винаходу, перший і другий компоненти сигналу можуть передаватися одночасно, наприклад, на різних частотах у межах вибраної у по і очний момент смуги частої. Як альтернатива, перший і другий компоненти сигналу можуть передаватися і прийматися один за одним. Фіг.6 - блок-схема 700 послідовності операцій способу, що ілюструє зразковий спосіб керування системою зв'язку відповідно до даного винаходу. Фіг.6 містить комбінацію Фіг.6Л і 6В. Дія починається на етапі 702, де система зв'язку ініціалізується, наприклад, базові станції повторно ініціалізуються, а мобільні вузли підключаються до живлення. Дія переходить з етапу 702 на етап 704. На етапі 704, перший передавач базової станції, який переважно здійснює передачу у першій смузі частот, керується, щоб передавати перший компонент сигналу у згаданій першій смузі частот. Дія переходить з етапу 704 на етап 706. На етапі 706, другий передавач базової станції, який переважно здійснює передачу у другій смузі частот, керується, щоб передавати, наприклад, періодично, другий компонент сигналу у згаданій першій смузі частот. На етапі 708, згаданий перший передавач базової станції керується, щоб передавати, наприклад, періодично, сигнал у згаданій другій смузі частот, яка є відмінною від першої смуги частот. У деяких варіантах здійснення, друга смуга частот повністю за межами першої смуги частот, годі як в інших варіантах здійснення, може бути 27 часткове перекривання у першій і другій смугах частот. У деяких варіантах здійснення, перший передавач і другий передавач розташовані у різних секторах одного і того ж стільника; перший компонент сигналу передається з використанням першої антени або ані енного елемента, що відповідають першому сектору у першому секторі згаданого того ж самою стільника; а другий компонент сигналу передається з використанням другої антени або ані енної о елемента, що відповідають другому сектору згаданого того ж самого стільника. У деяких варіантах здійснення, перший передавач і другий передавач розташовані у різних стільниках. У такому варіанті здійснення, перший компонент сигналу передається з використанням першої антени або антенного елемента, що відповідають першому стільнику, а другий компонент сигналу передається з використанням другої антени або антенного елемента, що відповідають другому стільнику. Дія переходить з етапу 708 на етап 710. На етапі 710, приймач мобільного вузла керується, щоб передавати сигнал, який включає в себе перший компонент і другий компонент сигналу. У деяких варіантах здійснення, сигнал приймається за період часу, а перший і другий компоненти сигналу приймаються у різні моменти часу. У деяких варіантах здійснення, перший і другий компоненти сигналу приймаються одночасно, наприклад, на різних частотах у межах першої смуги частот. Потім, на етапі 712, фільтр смуги пропускання у згаданому приймачі мобільного вузла керується, щоб пропускати перший і другий компоненти сигналу, згаданий перший і другий частотні компоненти знаходяться у межах вибраної смуги частот. Фільтр смуги пропускання здійснює режекцію сигналів поза першою смугою частої. У деяких варіантах здійснення, наприклад варіанті здійснення OFDM, в якому перший і другий частотні компоненти є маяковими сигналами, перший і другий компоненти сигналу є вузькими за частотою у порівнянні з шириною згаданого фільтра смуги пропускання, наприклад, якнайбільше 1/20 ширини частот фільтра смуги пропускання. У деяких варіантах здійснення, перша і друга смуги частот займають щонайменше 1МГц у ширину, фільтр смуги пропускання має смугу пропускання меншу, ніж 2МГц за шириною. Дія переходить з етапу 712 на етап 714. На етапі 714, згаданий мобільний вузол керується, щоб виконувати перше вимірювання сигналу над згаданим першим компонентом сигналу для формування першого показника якості сигналу. Па етапі 716, згаданий мобільний вузол керується, щоб виконувати друге вимірювання сигналу над згаданим другим компонентом сигналу для формування другого показника якості сигналу. Дія переходить з етапу 716 на етап 718. На етапі 718, мобільний вузол керується, щоб вибирати між роботою у першій смузі частот і другій смузі частот, асоціативно зв'язаній зі згаданим другим частотним компонентом, як функція згаданих першого і другого показників якості. Дія переходить з етапу 718 на етап 720. 86061 28 У деяких варіантах здійснення, етап 710 фільтрації, етап 712 фільтрації і етапи 714, 716 вимірювання повторюються багато разів, а вибір між згаданими першою і другою смугами частот за етапом 718 виконується після того, як другий показник якості перевищує згаданий перший показник якості протягом визначеного інтервалу, наприклад, часового інтервалу визначеної тривалості або, фіксованої кількості вимірювань сигналу. Це робиться, щоб запобігти перемиканню смуг у відповідь на короткострокову або таку, що не встановилася, зміну в умовах. У деяких варіантах здійснення, вибір базується на визначеному пороговому значенні. Наприклад, вибір включає в себе: вибір смуги частот, що відповідає більш низькому значенню показника якості сигналу, коли перше і друге значення показників якості обидва перевищують згадане порогове значення протягом визначеного інтервалу. Таким чином, коли обидва компоненти сигналу показують задовільні умови, смуга більш низької якості, наприклад, більш низької потужності, може вибиратися зі звільненням смуги більш високої потужності для використання іншим мобільним пристроєм. Вибір може спричиняти вибір смуги частот, що відповідає більш високому значенню якості сигналу, коли одне зі згаданих першого і другого значень якості сигналу знаходиться нижче згаданого визначеного порогового значення, тим самим, вибір кращої смуги, коли якість сигналу є предметом розгляду. Вибір також може спричинити вибір другої смуги частот, коли згадане перше значення якості сигналу зменшується з часом, а згадане друге значення якості сигналу підвищується з часом, і різниця у першому і другому значеннях якості змінює знак, вказуючи, що безпровідний термінал направляється до передавача другого компонента сигналу і від передавача першого компонента. У деяких варіантах здійснення, етап вибору є функцією якості обслуговування (QoS), яка повинна бути надана мобільному вузлу, наприклад, користувачеві, згадана функція вибору змінюється у відповідь на інформацію, що вказує зміну в QoS, яка повинна надаватися згаданому користувачеві. Ця зміна може бути реалізована у вигляді зміни у пороговій якості, що використовується згаданим модулем вибору для вибору смуги частот. У деяких варіантах здійснення, етап вибору є функцією завантаження системи зв'язку, а спосіб додатково містить прийом мобільним вузлом, наприклад, з базової станції, інформації, що вказує на завантаження системи зв'язку, і модифікацію згаданої функції вибору у відповідь на показання у зміні завантаження системи зв'язку. Наприклад, у випадку, де безпровідний термінал виявляє інтенсивне використання першої смуги частот, вибір може змінювати ваговий коефіцієнт, що використовується при визначенні вибору, щоб створити більш сильну перевагу для другої смуги частот. На етапі 720, дія направляється на основі того, вибрана перша смуга частот або вибрана друга смуга частот. Якщо вибрана перша смуга частот, то дія переходить через з'єднувальну вершину А 29 722 на етап 704; однак, якщо вибрана друга смуга частот, дія переходить на етап 724. На етапі 724, фільтр смуги пропускання регулюється, щоб пропускати згадану другу смугу замість згаданої першої смуги. Дія переходить з етапу 724 через з'єднувальну вершину В 726 на етап 728. Па етапі 728, другий передавач базової станції, який переважно здійснює передачу у другій смузі частот, керується, щоб передавати третій компонент сигналу у згаданій другій смузі частот. На етапі 730, перший передавач базової станції або третій передавач базової станції, який переважно здійснює передачу у першій смузі частот, керується, щоб передавати четвертий компонент сигналу у згаданій другій смузі частот. На етапі 732, друга базова станція керується, щоб передавати сигнал у згаданій першій смузі частот. На етапі 734, приймач мобільного вузла керується, щоб приймати сигнал, що включає в себе третій компонент сигналу і четвертий компонент сигналу. Дія переходить з етапу 734 на етап 736. На етапі 736, згаданий фільтр смуги пропускання у мобільному вузлі керується, щоб пропускати третій і четвертий компоненти сигналу, що знаходяться у межах другої смуги частот. На етапі 738, мобільний вузол керується, щоб виконувати третє вимірювання сигналу над згаданим третім компонентом сигналу для формування третього показника якості. На етапі 740, мобільний вузол керується, щоб виконувати четверте вимірювання сигналу над згаданим четвертим компонентом сигналу для формування четвертого показника якості. Дія переходить з етапу 740 на етап 742. На етапі 742, мобільний вузол керується, щоб вибирати між роботою у першій смузі час і от і роботою у другій смузі частот, як функція згаданих третього і четвертого показників якості сигналу. Дія переходить з етапу 742 на етап 744. На етапі 744, дія направляється на основі того, перша або друга смуга частот вибрана. Якщо вибрана друга смуга частот, дія переходить з етапу 744 через з'єднувальну вершину С 748 на етап 728. Однак, якщо вибрана перша смуга частот, то дія переходить з етапу 744 на етап 746, де фільтр смуги пропускання у мобільному вузлі керується для пропускання згаданої першої смуги частот замість згаданої другої смуги частот. Дія переходить з етапу 746 через з'єднувальну вершину А 722 на етап 704. Фіг.7-12 використовуються для ілюстрації зразкового вибору сигналів і смуги зразковим приймачем безпровідного термінала відповідно до даного винаходу. Фіг.7 показує частину зразкової системи 800 безпровідного зв'язку, що підтримує численні несучі та сигналізацію OFDM розширеного спектра, реалізовану відповідно до даного винаходу. Система 800 може бути зразковим варіантом здійснення системи 100 за Фіг.1. Фіг.7 включає в себе множину багатосекторних стільників, стільник 1 802, стільник 2 804, стільник 3 806. Кожний сіільник (802, 804, 806) представляє зону безпровідного обслуговування для базової станції (BS), (BS1 808, BS2 810, BS 3 812), відповідно. BS 808, 810, 812 86061 30 можуть бути зразковими варіантами здійснення BS 200 за Фіг.2. BS 808, 810, 812 з'єднані через мережу і приєднані до інших мережних вузлів і мережі Інтернет. У зразковому варіанті здійснення, кожній стільник 802, 804, 806 включає в себе три сектори (А, В, С). Стільник 1 802 включає в себе сектор А 814, сектор В 816 і сектор С 818. Стільник 2 804 включає в себе сектор А 820, сектор В 822 і сектор С 824. Стільник 3 806 включає в себе сектор А 826, сектор В 828 і сектор С 830. Фіг.7 також включає в себе зразковий WT 801, реалізований відповідно до даного винаходу. WT 801 може бути зразковим варіантом здійснення WT 300 за Фіг.3. Поточна точка приєднання зразкового WT 801 є передавачем сектора 3 818 BS 1 808. WT 801 є таким, що переміщується у напрямі до BS 2 810, як показано сірілкою 803. Фіг.8 - приклад показової комбінації 900 приймача 901 безпровідного термінала/антени 902, реалізованої відповідно до даного винаходу. Комбінація 900 приймача/антени за Фіг.8 може використовуватися як комбінація приймача 302/антсни 312 у WT 300 за Фіг.3 або WT 801 за Фіг.7. Приймач 901 ілюструє зразковий варіант здійснення приймача відповідно до даного винаходу, який може обробляти численні компоненти прийнятого сигналу, включені в одну і ту ж смугу вибраної несучої, кожний компонент передає різну інформацію, наприклад, інформацію, яка відповідає різним смугам несучих, що передаються різними передавачами і/або різними передавальними антенами. Варіант здійснення за Фіг.8 є добре пристосованим там, де компоненти сигналу передаються з використанням однієї і тієї ж технології, наприклад, одного типу модуляції. Приймач 901 за Фіг.8 використовує єдиний тракт РЧ-обробки, який включає в себе одиночний модуль 902 РЧ-обробки (модуль синхронізації). Приймач 901 приєднаний до антени 904, яка приймає сигнали низхідної лінії зв'язку з множини передавачів базової станції сектора/стільника. Антена 904 приєднана до модуля 902 РЧ-обробки. Модуль 902 РЧ-обробки включає в себе керований РЧ-фільтр 906 і схему 908 мікшера. РЧ-фільтр 906 може бути реалізований у вигляді фільтра смуги пропускання і служить як схема синхронізації частоти. Модуль 902 РЧ-обробки був настроєний на частоту несучої, вибрану контролером 910 вибору несучої. РЧ-фільтр пропускає компоненти прийнятого сигналу у межах смуги вибраної несучої і здійснює режекцію щонайменше деяких компонентів сигналу поза смугою вибраної несучої. Прийняти сигнал смуги пропускання з антени 904 вводиться у РЧ-фільтр 906 і обробляється схемою 908 мікшера, даючи у результаті основосмуговий сигнал. Результуючий основосмуговий сигнал виводиться з модуля 902 РЧ-обробки і вводиться у фільтр 912 смуги модулюючих частот. Відфільтрований вихідний сигнал з фільтра 912 смуги модулюючих частот вводиться у модуль 914 A/D-перетворювача, де виконується аналоговоцифрове перетворення. Результуючий вихідний цифровий сигнал вводиться у цифровий фільтр 916 для додаткової фільтрації. Потім, вихідний сигнал цифрового фільтра 916 вводиться у мо 31 дуль 918 цифрової сигнальної обробки. Модуль 918 цифрової сигнальної обробки включає в себе модуль 922 часової синхронізації, декодер 923, модуль 927 ідентифікації маякового сигналу і детектор 926 якості сигналу. Таким чином, модуль 918 цифрової сигнальної обробки здатний до повного декодування широкомовної, а також специфічної WT інформації, наприклад, інформації, призначеної для окремого WT, а не інших WT. Модуль 922 часової синхронізації використовується для часової синхронізації прийнятих даних, які є такими, що обробляються, наприклад, прийнятих сигналів низхідної лінії зв'язку. Модуль 922 часової синхронізації може бути реалізований як схема відновлення часових характеристик символу, що використовує відомі технології. Декодер 923 включає в себе широкомовний модуль 924 для декодування прийнятих широкомовних сигналів, наприклад, сигналів надання, контрольних сигналів і т.п., і специфічний мобільному пристрою модуль 925 для декодування прийнятих даних/інформації низхідної лінії зв'язку, наприклад, сигналів потоку обміну низхідної лінії зв'язку, призначених для окремого WT 300 (або WT 801), якому належить приймач 901. Модуль 927 ідентифікації маякового сигналу ідентифікує прийнятий маяковий сигнал, що обробляється окремим передавачем сектора базової станції, асоціативно зв'язаним з окремою частотою несучої, що використовується для його початкової сигналізації низхідної лінії зв'язку. Кожний маяковий сигнал може бути, наприклад, сигналом, що займає час одиночного символу OFDM з повною або майже повною енергією передавача сектора, що концентрується в одному тоні. Внаслідок характеристик маякових сигналів OFDM, модуль 927 ідентифікації маякового сигналу може ідентифікувати маякові сигнали без необхідності обробляти сигнали за допомогою модуля 922 часової синхронізації або модуля 923 декодера. Детектор 926 якості сигналу включає в себе схему 928 вимірювання енергії сигналу і схему 930 SNR. Детектор 926 якості сигналу формує оцінки якості для різних каналів, з множини передавачів стільника/сектора базової станції на WT 300, на основі вимірювань по прийнятих ідентифікованих маякових сигналах. Оцінка якості базується на вихідному сигналі схеми 928 вимірювання енергії сигналу і/або вихідному сигналі схеми 930 SNR, який є функцією виміряної енергії сигналу. Інформація 933, 935, 937 оцінки якості сигналу, наприклад, значення показників якості, що відповідають кожному прийнятому ідентифікованому маяковому сигналу, відправляються у контролер 910 вибору смуги для використання при прийнятті рішення вибору смуги. Інформація (933, 935, 937) про якість компонента сигналу, відправлена з модуля 918 цифрової сигнальної обробки, використовується контролером 910 вибору смуги для прийняття рішення відносно настройок смуги частот несучої, які повинні використовуватися модулем 902 РЧ-обробки, наприклад, яка смуга, і, відповідно, який передавач сектора базової станції повинні бути вибрані для прийому передач низхідної лінії зв'язку. 86061 32 Приймач 901 за Фіг.8 включає в себе інтерфейс 907 I/O, приєднаний до модуля 918 цифрової сигнальної обробки і контролера 910 вибору смуги за допомогою шини 909, через яку різні елементи можуть обмінюватися даними та інформацією. В інших варіантах здійснення, шина 509 може бути приєднана до інших компонентів приймача, наприклад, цифрового фільтра 916. Приймач 901 може зв'язуватися з іншими елементами WT 300 через інтерфейс 907 I/O, який приєднує приймач 901 до шини 312. Декодовані сигнали каналу потоку обміну низхідної лінії зв'язку можуть передаватися через інтерфейс 907, наприклад, на один або більше зовнішніх пристроїв, таких як дисплей і/або інші компоненти WT На Фіг.8, вихідний сигнал контролера 910 вибору смуги використовується для керування модулем 902 РЧ-обробки. В інших варіантах здійснення, контролер 910 вибору смуги може бути приєднаний до цифрового фільтра 916 і/або модуля 918 цифрової сигнальної обробки, а вихідний сигнал контролера 910 вибору смуги може використовуватися для керування цифровим фільтром 916 і/або модулем 918 цифрової сигнальної обробки. У таких випадках, модуль 902 РЧ-обробки приймає і пропускає значну частину прийнятого сигналу, наприклад, численні смуги, а цифровий фільтр 916 і/або модуль 918 цифрової сигнальної обробки вибирають частину прийнятого сигналу для додаткової обробки і фільтрації або відкидають частину, що залишилася, прийнятого сигналу відповідно до керуючого сигналу або сигналів, що прийняті з контролера 910 вибору смуги. Фіг.9 - креслення 1000, що ілюструє зразкову сигналізацію передавача відповідно до винаходу. Припустимо, що є зразковий безпровідний термінал, наприклад, WT 801, у зразковій, з трьома секторами на стільник, багатостільниковій системі 800 безпровідного зв'язку за Фіг.7, що використовує повну BW системи у 5МГц 1001. Припустимо, що безпровідний термінал 801, наприклад, мобільний вузол у русі, у поточний момент розташований у системі 800, з умови щоб він міг приймати: деякі сигнали з передавача 1002 сектора С стільника 1 базової станції, деякі сигнали з передавача 1004 сектора В стільника 2 базової станції і деякі сигнали з передавача 1006 сектора стільника 3 базової станції. Припустимо, що WT 801 заздалегідь був ближче всього до передавача 1002, але тепер ближче всього до передавача 1004. Передавач 1002 сектора С стільника 1 BS передає сигнали 1020 низхідної лінії зв'язку з використанням частоти f0 1008 несучої у межах смуги 1010 BW 1,25МГц. Сигнали 1020 включають в себе сигнали 1021 каналу потоку обміну низхідної лінії зв'язку для WT, які зображені невеликими прямокутниками, і маяковий сигнал 1024, зображений великим затушованим прямокутником. Маякові сигнали були зображені більшими за розміром, ніж рядові сигнали, щоб проілюструвати, що маякові сигнали володіють набагато більш високою концентрацією енергії передачі у кожному тоні, ніж рядовий сигнал, роблячи такі сигнали легкими для детектування. Сигнали 1022 потоку обміну низхідної лінії зв'язку, наприклад, сигнал OFDM розши 33 реного спектра, призначені для окремого цікавлячого WT 801, були затушовані. На додаток, передавач 1002 сектора С стільника 1 BS передає сигнали 1026 низхідної лінії зв'язку у смузі 1014 частот 1,25МГц з частотою f, 1012 несучої. Сигнали 1026 низхідної лінії зв'язку включають в себе маяковий сигнал 1028. Передавач 1002 сектора С стільника 1 BS також передає сигнали 1030 низхідної лінії зв'язку у смузі 1018 частот 1,25МГц з частотою f2 1016 несучої. Сигнали 1030 низхідної лінії зв'язку включають в себе маяковий сигнал 1032. У цьому зразковому варіанті здійснення, маякові сигнали (1024, 1028, 1032) і рядова сигналізація (1021) передаються передавачем 1002 у різні моменти часу. Велику частину часу, передавач 1002 передає рядові сигнали 1021 низхідної лінії зв'язку, але іноді, наприклад, періодично, передавач 1002 передає маяковий сигнал (1024, 1028 або 1032) замість рядової сигналізації, з повною або майже повною потужністю передачі сектора, що концентрується у маяковому сигналі. Часова послідовність може бути побудована з умови, щоб передавач 1002 періодично циклічно повторював маякові сигнали 1024, 1028, 1032. Передавач 1004 сектора В стільника 2 BS передає сигнали 1038 низхідної лінії зв'язку з використанням частоти f, 1012 несучої у межах смуги 1014 BW 1,25МГц. Сигнали 1038 включають в себе сигнали 1040 потоку обміну низхідної лінії зв'язку для WT, які зображені невеликими прямокутниками, і маяковий сигнал 1042, зображений великим затушованим прямокутником. На додаток, передавач 1004 сектора В стільника 2 BS передає сигнали 1034 низхідної лінії зв'язку у смузі 1010 частот. Сигнали 1034 низхідної лінії зв'язку включають в себе маяковий сигнал 1036. Передавач 1004 сектора В стільника 2 BS також передає сигнали 1044 низхідної лінії зв'язку у смузі 1018 частот. Сигнали 1044 низхідної лінії зв'язку включають в себе маяковий сигнал 1046. У цьому зразковому варіанті здійснення, маякові сигнали (1036, 1042, 1046) і рядова сигналізація (1040) передаються передавачем 1004 у різні моменти часу. Велику частину часу, передавач 1004 передає рядові сигнали 1040 низхідної лінії зв'язку, але іноді, наприклад, періодично, передавач 1004 передає маяковий сигнал (1036, 1042 або 1046) замість рядової сигналізації, з повною або майже повною потужністю передачі сектора, що концентрується у маяковому сигналі. Часова послідовність може бути побудована з умови, щоб передавач 1004 періодично циклічно повторював маякові сигнали 1036, 1042, 1046. Передавач 1006 сектора А стільника 3 BS передає сигнали 1056 низхідної лінії зв'язку з використанням частоти f2 1016 несучої у межах смуги 1018 BW 1,25МГц. Сигнали 1056 включають в себе сигнали 1058 потоку обміну низхідної лінії зв'язку для WT, які зображені невеликими прямокутниками, і маяковий сигнал 1060, зображений великим затушованим прямокутником. На додаток, передавач 1006 сектора А стільника 3 BS передає сигнали 1048 низхідної лінії зв'язку у смузі 1010 частот. Сигнали 1048 низхідної лінії зв'язку включають в себе маяковий сигнал 1050. Передавач 1006 сек 86061 34 тора А стільника 3 BS також передає сигнали 1052 низхідної лінії зв'язку у смузі 1014 частот. Сигнали 1052 низхідної лінії зв'язку включають в себе маяковий сигнал 1054. У цьому зразковому варіанті здійснення, маякові сигнали (1050, 1054, 1060) і рядова сигналізація (1058) передаються передавачем 1006 у різні моменти часу. Більшу частину часу, передавач 1006 передає рядову сигналізацію 1058 низхідної лінії зв'язку, але іноді, наприклад, періодично, передавач 1006 передає маяковий сигнал (1050, 1054 або 1060) замість рядової сигналізації, з повною або майже повною потужністю передачі сектора, що концентрується у маяковому сигналі. Часова послідовність може бути побудована з умови, щоб передавач 1006 періодично циклічно повторював маякові сигнали 1050, 1054, 1060. У цьому зразковому варіанті здійснення, кожний з маякових сигналів (1024, 1028, 1032, 1036, 1042, 1046, 1050, 1054, 1060) передається на одному і тому ж рівні потужності передачі. В інших варіантах здійснення, можуть використовуватися різні рівні потужності передачі для різних маякових сигналів, за умови, що WT проінформовані про потужність передачі, задану кожному маяковому сигналу, або проінформовані про співвідношення між рівнями потужності передачі, заданими різним маяковим сигналам. Фіг.10 - креслення 1100, що ілюструє зразковий композитний сигнал 1002 на антені приймача у приймача 801 безпровідного термінала і асоціативно зв'язану інформацію про частоту. Сигнал 1102 включає в себе компоненти 1104, 1106, 1108, 1110, 1112, 1114 і 1116. Компоненти 1104, 1108, 1112 і 1116 представляють шумові сигнали поза цікавлячими смугами 1010, 1014, 1018 частот. Сигнали 1106 представляють змішану прийняту копію сигналів 1020, 1034 і 1048, які передавалися у межах смуги 1010 з частотою f0 1008 несучої; сигнал 1106 також включає в себе адитивний шум. Передані маяковий сигнал 1024 і рядова сигналізація 1021, 1022 були помірно зменшені за амплітудою, наприклад, внаслідок коефіцієнта передачі каналу, даючи у результаті прийняті сигнали (1024', 1021', 1022'). Переданий маяковий сигнал 1036 був злегка зменшений за амплітудою, наприклад, внаслідок коефіцієнта передачі каналу, даючи у результаті прийняти маяковий сигнал 1036'. Маяковий сигнал 1050 був значно зменшений за амплітудою, наприклад, внаслідок коефіцієнта передачі каналу, даючи у результаті прийняти маяковий сигнал 1050'. Подібно до того, що описано відносно Фіг.9, сигнали 1024', 1022' і 1021', 1050' і 1036' за Фіг.10 можуть прийматися у різні моменти часу. Сигнали 1110 представляють змішану прийняту копію сигналів 1026, 1038, 1052. які передавалися у межах смуги 1014 з частотою f1 1012 несучої; сигнал 1110 також включає в себе адитивний шум. Передані маяковий сигнал 1042 і рядова сигналізація 1040 були злегка зменшені за амплітудою, наприклад, внаслідок коефіцієнта передачі каналу, даючи у результаті прийняті сигнали (1042', 1040') Переданий маяковий сигнал 1028 був помірно зменшений за амплітудою, наприклад, 35 внаслідок коефіцієнта передачі каналу, даючи у результаті прийнятий маяковий сигнал 1028' Переданий маяковий сигнал 1054 був значно зменшений за амплітудою, наприклад, внаслідок коефіцієнта передачі каналу, даючи у результаті прийнятий маяковий сигнал 1054'. Сигнали 1114 представляють змішану прийняту копію сигналів 1030, 1044, 1056, які передавалися у межах смуги 1018 з частотою f2 1016 несучої; сигнал 1114 також включає в себе адитивний шум. Переданий маяковий сигнал 1060 і рядова сигналізація 1058 були значно зменшені за амплітудою, наприклад, внаслідок коефіцієнта передачі каналу, даючи у результаті прийняті сигнали (1060', 1058'). Переданий маяковий сигнал 1032 був помірно зменшений за амплітудою, наприклад, внаслідок коефіцієнта передачі каналу, даючи у результаті прийнятий маяковий сигнал 1032'. Переданий маяковий сигнал 1046 був злегка зменшений за амплітудою, наприклад, внаслідок коефіцієнта передачі каналу, даючи у результаті прийнятий маяковий сигнал 1046'. Фіг.11 - креслення 1200, що ілюструє зразкову обробку приймачем 900 за Фіг.8 зразкового композитного прийнятого сигналу 1102 за Фіг.10, відповідно до даною винаходу. WT 801, що включає в себе приймач 900, у поточний момент приєднаний до сектора 3 базової станції 1, що використовує передавач 1002 для сигналізації потоку обміну низхідної лінії зв'язку, і тому, модуль 902 РЧобробки керується сигналом 1202 з контролера 910 вибору смуги, щоб вибирати смугу 1010 з частотою ίο 1008 несучої. Модуль 902 РЧ-обробки дістає основосмуговий сигнал 1106' з сигналу 1102, відфільтроване представлення інформації, що вміщена у сигнали 1106. Сигнали 1106' включають в себе рядову сигналізацію 1021", рядову сигналізацію 1022", направлену спеціально на WT 801, і маякові сигнали 1024", 1036", 1050", що відповідають сигналам (1021', 1022', 1024', 1036', 1050'), відповідно. Стрілка 1206 представляє додаткову обробку, наприклад, фільтрацію смуги модулюючих частот, A/D-перетворення і цифрову фільтрацію, за допомогою компонентів 912, 914, 916 тракту приймача. Потім, сигнали вводяться у модуль 918 цифрової сигнальної обробки. Модуль 927 ідентифікації маякового сигналу ідентифікує маяковий сигнал 1024" як такий, що є асоціативно зв'язаним з передавачем 1002 сектора С стільника 1, який використовує частоту f0 1008 несучої і смугу 1010 як свою задану смугу для передачі каналу потоку обміну низхідної лінії зв'язку. Модуль 927 ідентифікації маякового сигналу ідентифікує маяковий сигнал 1036" як такий, що є асоціативно зв'язаним з передавачем 1004 сектора В стільника 2, який використовує частоту f1 1012 несучої і смугу 1014 як свою задану смугу для передачі каналу потоку обміну низхідної лінії зв'язку. Модуль 927 ідентифікації маякового сигналу ідентифікує маяковий сигнал 1050" як такий, що с асоціативно зв'язаним з передавачем 1006 сектора А стільника 3, який використовує частоту f2 1016 несучої і смугу 1018 як свою задану смугу для передачі каналу потоку обміну низхідної лінії зв'язку. 86061 36 Інформація про ідентифікований маяковий сигнал і маякові сигнали 1024", 1036" і 1050" пересилаються у детектор 926 якості сигналу, де одержують інформацію про запас енергії і/або інформацію про SNR, і формується інформація (933, 935, 937) оцінки якості, що відповідає маяковим сигналам (1024", 1036", 1050"). У цьому варіанті здійснення OFDM ідентифікація маякового сигналу, вимірювання маякового сигналу і формування інформації про якість сигналу виконуються без використання модуля часової синхронізації або необхідності декодувати модульовану інформацію з маякового сигналу. В інших варіантах здійснення інформація може модулюватися за маяковими сигналами, і може використовуватися модуль декодування широкомовного сигналу. На додаток, в інших варіантах здійснення, при формуванні значень оцінки якості може враховуватися додаткова інформація. Наприклад, частоти появи помилок у декодованій інформації за прийнятими рядовими сигналами 1022", наприклад, сигналами каналу потоку обміну низхідної лінії зв'язку, призначеними для окремого WT 801, можуть враховуватися при оцінці якості каналу, що відповідає маяковому сигналу 1024". На додаток, у тих випадках, коли різні детектовані маякові сигнали можуть відповідати одній і тій же несучій, наприклад, з іншого стільника, співвідношення між маяковими сигналами можуть використовуватися при визначенні рівнів перешкод. Інформація 1 933 оцінки якості базується на оцінках енергії і/або SNR обробленою маякового сигналу 1024", і відповідає передавачу 1002, що використовує частоту f0 несучої. Інформація 2 935 оцінки якості базується на оцінках енергії і/або SNR обробленого маякового сигналу 1036", і відповідає передавачу 1004, що використовує частоту f1 несучої. Інформація 1 937 оцінки якості базується на оцінках енергії і/або SNR обробленого маякового сигналу 1050", і відповідає передавачу 1006, що використовує частоту f2 несучої. Контролер вибору смуги приймає інформацію 933, 935 і 937, робить висновок, що якість каналу 2 є кращою, ніж якість каналу 1, яка краща, ніж якість каналу 3, і що WT 801 повинен змінити точку свого приєднання. У належний момент часу, наприклад, щоб мінімізувати перерив в обслуговуванні, контролер 910 вибору смуги відправляє сигнал 1202' у модуль 902 РЧ-обробки, щоб змінити вибір на часюту f1. Фіг.12 - креслення 1300, що ілюструє зразкову сигналізацію передавача після того, як WF 801 змінив свій вибір смуги і точку приєднання. WT 801 може приймати деякі сигнали з передавача 1002 сектора С стільника 1 BS, деякі сигнали з передавача 1004 сектора В BS 2 і деякі сигнали з передавача 1006 сектора BS 3. Припустимо, що WT 801 заздалегідь був ближче всього до передавача 1002, але тепер ближче всього до передавача 1004. Передавач 1002 сектора С стільника 1 BS передає сигнали 1320 низхідної лінії зв'язку з використанням частоти f0 1008 несучої у межах смути 1010. Сигнали 1320 включають в себе сигнали 1321 потоку обміну низхідної лінії зв'язку для WT, 37 які зображені невеликими прямокутниками, і маяковий сигнал 1024, зображений великим затушованим прямокутником. На додаток, передавач 1002 сектора С стільника 1 BS передає сигнали 1326 низхідної лінії зв'язку у смузі 1014 частот з час і отою f1 1012 несучої. Сигнали 1326 низхідної лінії зв'язку включають в себе маяковий сигнал 1028. Передавач 1002 сектора С стільника 1 BS також передає сигнали 1330 низхідної лінії зв'язку у смузі 1018 частот з частотою f2 1018 несучої. Сигнали 1330 низхідної лінії зв'язку включають в себе маяковий сигнал 1032. Передавач 1004 сектора В стільника 2 BS передає сигнали 1338 низхідної лінії зв'язку з використанням частоти f1 1012 несучої у межах смуги 1014. Сигнали 1338 включають в себе сигнали 1340 потоку обміну низхідної лінії зв'язку для WT, які зображені невеликими прямокутниками, у тому числі, сигнали 1341 потоку обміну низхідної лінії зв'язку для окремого WT 801, зображені невеликими прямокутниками із затемненням, і маяковий сигнал 1042, зображений великим затушованим прямокутником. На додаток, передавач 1004 сектора В стільника 2 BS передає сигнали 1334 низхідної лінії зв'язку у смузі 1010 частот. Сигнали 1034 низхідної лінії зв'язку включають в себе маяковий сигнал 1036. Передавач 1004 сектора В стільника 2 BS також передає сигнали 1344 низхідної лінії зв'язку у смузі 1018 частот. Сигнали 1344 низхідної лінії зв'язку включають в себе маяковий сигнал 1046. Передавач 1006 сектора А стільника 3 BS передає сигнали 1356 низхідної лінії зв'язку з використанням частоти f2 1016 несучої у межах смуги 1018. Сигнали 1356 включають в себе сигнали 1358 потоку обміну низхідної лінії зв'язку для WT, які зображені невеликими прямокутниками, і маяковий сигнал 1060, зображений великим затушованим прямокутником. На додаток, передавач 1006 сектора А стільника 3 BS передає сигнали 1348 низхідної лінії зв'язку у смузі 1010 частот. Сигнали 1348 низхідної лінії зв'язку включають в себе маяковий сигнал 1050. Передавач 1006 сектора А стільника З BS також передає сигнали 1352 низхідної лінії зв'язку у смузі 1014 частот. Сигнали 1352 низхідної лінії зв'язку включають в себе маяковий сигнал 1054. Фіг.13 - креслення 1400 зразкового маякового сигналу 1420 з часовим зсувом 1418 відносно суміжного сектора, проілюстроване з метою додаткового пояснення ознак винаходу. Фіг.13 включає в себе зразковий WT 1402, реалізований відповідно до даного винаходу, наприклад, WT 801 за Фіг.7. Припустимо, що зразкова система є системою OFDM розширеного спектра зі стрибкоподібним перемиканням частоти, що використовує маякову сигналізацію відповідно до даною винаходу. Припустимо, що часова шкала 1404 представляє час у приймачі 1402 WT, що WT 1402 у поточний момент приєднаний до передавача сектора С BS 1, чия смуга частот несучої у поточний момент є використовуваною для сигналізації каналу потоку обміну низхідної лінії зв'язку, і що WT 1402 володіє синхронізованими часовими характеристиками символу OFDM no відношенню до передавача 86061 38 сектора С BS 1. Три часових інтервали, що йдуть один за одним, (Г406, 1408, 1410) символу OFDM показані для передачі інформації передавача сектора С BS 1. Подібним чином, три часових інтервали, що йдуть один за одним, (1412, 1414, 1416) символу OFDM показані для передачі інформації передавача сектора В BS 2 Кожний часовий інтервал (1406, 1408, 1410, 1412, 1414, 1416) символу OFDM приблизно займає одну і ту ж тривалість; однак, є зсув 1418 10% між початком часового інтервалу символу OFDM сектора С BS 1 і початком часового інтервалу символу OFDM сектора В BS 2. Цей часовий зсув міг бути, наприклад, через непогодження між генераторами, що задають час, базових станцій, такими як різні початкові моменти точного часу і/або непогодження, обумовлені різними відстанями між WT 1402 і передавачем кожної базової станції. Маяковий сигнал 1420 OFDM сектора В стільника 2 BS був переданий на WT 1402, як показано стрілкою 1422. Протягом часового інтервалу 1414, маяковий сигнал 1420 OFDM сектора В стільника 2 BS присутній у приймачі 1402 WT. Однак, оскільки WT приєднаний і синхронізований відносно передавача сектора С BS 1, WT 1402 детектує тільки 90% енергії маякового сигналу 1420, наприклад, він втрачає останні 10% сигналу. Однак, цей відносно високий рівень детектування енергії і відносно мала величина асоціативно зв'язаної невизначеності, у багатьох випадках, достатня відносно підтримки порівняння маякових сигналів з суміжного стільника і/або секторів. Відповідно до винаходу, у багатьох варіантах здійснення OFDM, приймач) не потрібно повторно синхронізувати приймач щодо часових характеристик для кожного маякового сигналу, що обробляється. Фіг.14 - зображення 1400 зразкового WT 1400, реалізованого відповідно до одного зі зразкових варіантів здійснення даного винаходу. Фіг.14 включає в себе мобільний пристрій 1401 приймача і мобільний пристрій 1402 передавача, з'єднаний через шину 1404. Шина 1404 також приєднана до процесора WT, пам'яті і пристроїв I/O, за допомогою яких різні елементи можуть обмінюватися даними та інформацією. Приймач 1401 включає в себе модуль 1410 РЧ-обробки, модуль 1412 фільтрації смуги модулюючих частот, модуль 1414 A/D, модуль 1416 обробки прийнятого безпровідним терміналом сигналу та інтерфейс 1418 I/O. Модуль 1410 РЧ-обробки включає в себе модуль 1422 РЧфільтрації, наприклад, керований фільтр смуги пропускання. Модуль 1410 РЧ-обробки приєднаний до приймальної антени 1406, через яку приймач 1401 може приймати множину сигналів низхідної лінії зв'язку, у тому числі, маякові сигнали з множини точок приєднання секторів BS, наприклад, різних стільників, різних секторів і/або з використанням різних несучих рядової сигналізації. Прийняті маякові сигнали з передавачів, які використовують різні несучі для передачі користувацьких даних, відповідно до винаходу, будуть попадати у межі тієї ж самої смуги несучої, на яку настроєний модуль 1422 РЧ-фільтрації (фільтр смуги пропускання), тим самим, уникаючи необхідності настроювати РЧ-смугу для прийому мая 39 кових сигналів з передавачів, що використовують різні смуги частоти для передач користувацьких даних. Тобто, як обговорювалося вище, передавачі передають маякові сигнали не тільки у смузі частот, яку вони використовують для передачі користувацьких даних, але і у смугах частот сусідніх секторів, стільників або інших несучих, що використовуються у тому ж секторі. На додаток до маякових сигналів зі стільників і/або секторів, з якими безпровідний термінал не має встановленої лінії зв'язку, модуль 1410 РЧ-обробки також може приймати маякові сигнали з точки мережного приєднання, яку він продовжує використовувати як поточну точку приєднання. Сигналізація користувацьких даних/інформації і керування, така як контрольні сиі пали, сигнали керування синхронізацією і регулювання потужності, також можуть прийматися з передавача у поточній точці мережного приєднання, оскільки ці сигнали будуть передаватися у смузі частот, на яку настроєний модуль 1410 РЧ-обробки. Вихідні сигнали з модуля 1410 РЧ-обробки служать як вхідний сигнал для фільтра 1412 смуги модулюючих частот, який виконує аналогову фільтрацію. Потім, відфільтрований сигнал вводиться у модуль 1414 A/D-перетворювача, де відфільтрований аналоговий сигнал перетворюється у цифровий сигнал, який вводиться у модуль 1416 обробки прийнятого безпровідним терміналом сигналу. Модуль 1416 обробки прийнятого безпровідним терміналом сигналу, прийнявши цифровий сигнал, виконує ДПФ (дискретне перетворення Фур'є, DFT) або ШПФ (швидке перетворення Фур'є, FFT), виконує оцінку енергії, виконує детектування маяковою сигналу, наприклад, на основі рівнів енергії тонів, що перевищують порогове значення, виконує детектування символу, наприклад, рядової сигналізації, такої як надання, визначає передавач, асоціативно зв'язаний з кожним детектованим маяковим сигналом, оцінює і визначає точку мережного приєднання для використання на основі порівнянь енергії маякових сигналів, і ініціює запити естафетної передачі обслуговування, коли він визначає, що повинна використовуватися інша точка мережного приєднання. Сигнал 1420 вибору смуги, виведений з модуля 1416 обробки прийнятого безпровідним терміналом сигналу, вводиться у РЧ-фільтр 1422 і керує вибором смуги несучої, на яку настроєний приймач 1401, і моментом часу, в який відбувається перемикання. Сигнал 1424, наприклад запит естафетної передачі обслуговування на нову і очку приєднання сектора BS, відправляється з модуля 1416 обробки прийнятого безпровідним терміналом сигналу через його інтерфейс 1418 I/O по шині 1404 WT, на інтерфейс 1426 I/O модуля передавача, коли модуль 1416 визначає, що повинна бути виконана естафетна передача обслуговування. Модуль 1402 передавача приєднаний до передавальної антени 1408, через яку WT може передавати сигнали висхідної лінії зв'язку з використанням поточної безпровідної лінії зв'язку. Сигнали висхідної лінії зв'язку можуть включати в себе запит у поточну точку мережного приєднання, наприклад, сек 86061 40 тор BS, ініціювати естафетну передачу обслуговування па нову точку мережного приєднання, вибрану на основі прийнятого маякового сигналу. Керуючий сигнал вибору смуги, виведений модулем 1416 обробки прийнятою безпровідним терміналом сигналу, подається у модуль 1402 передавача. Цей сигнал може використовуватися для перемикання смуги несучої передавача і приймача на смугу, що відповідає новій точці приєднання сектора BS, наприклад, безпосередньо перед моментом часу, що відповідає заданому виділеному сегменту висхідної лінії зв'язку, який відповідає новій частоті несучої, яка може використовуватися для реєстрації новою точкою приєднання. Фіг.15 - зображення зразкового модуля 1500 обробки прийнятого безпровідним терміналом сигналу, реалізованого відповідно до варіанту здійснення даного винаходу. Модуль обробки прийнятого WT сигналу може бути зразковим варіантом здійснення модуля 1416 за Фіг.14. Зразковий модуль 1500 обробки прийнятого WT сигналу включає в себе модуль 1502 перетворення Фур'є, наприклад, дискретного перетворення Фур'є і/або швидкого перетворення Фур'є (ДПФ/ШПФ), модуль 1504 оцінки енергії, модуль 1506 детектування символу, модуль 1508 детектування порогового рівня енергії, модуль 1510 визначення порогового значення, модуль 1512 мережного керування, модуль 1514 визначення інформації про передавач, модуль 1516 визначення приєднання мережної точки і модуль 1570 контролера естафетної передачі обслуговування. Модуль 1502 ДПФ/ШПФ приймає як вхідний сигнал прийнятий сигнал 1518, наприклад, сигнал у першому періоді часу, такому як часовий період передачі символу OFDM, згаданий сигнал включає в себе множину тонів сигналу, наприклад, 113 тонів в одному з варіантів здійснення. Кожний тон сигналу, відповідає різній частоті у межах смуги частот низхідної лінії зв'язку. Модуль 1502 ДПФ/ШПФ виконує ШПФ або ДПФ над прийнятим сигналом 1518, щоб сформувати і вивести множину окремих компонентів (1520, 1522, 1524,...,1526) сигналу, кожний компонент (1520, 1522, 1524,...,1526) сигналу відповідає різній частоті прийнятого сигналу. Таким чином, модуль 1502 використовується для виконання операції часчастотного перетворення сигналу. Компоненти (1520, 1522, 1524,...,1566) сигналу, що виводяться з модуля 1502 ДПФ/ШПФ вводяться у модуль 1504 оцінки енергії і модуль 1506 детектування символу. Модуль 1504 оцінки енергії виконує оцінку енергії над кожним з компонентів (1520, 1522, 1524,...,1526) сигналу, формуючи і виводячи відповідний набір значень (1528, 1530, 1532, ..., 1534) енергії, кожна оцінка енергії відповідає різній час юті. Модуль 1506 детектування символу детектує і виводить символи 1536, наприклад, символи модуляції, що переносять дані користувача, наприклад, текст, аудіо або відео, і т.п., і/або керуючі дані. Значення (1528, 1530, 1532,...,1534) енергії вводяться у модуль 1510 визначення порогового значення і модуль 1508 детектування порогового 41 рівня енергії. Модуль 1510 визначення порогового значення включає в себе схему 1560 усереднення і перетворювач 1562 масштабу. Схема 1560 усереднення приймає значення (1528, 1530, 1532,...,1534) енергії і визначає середню почастотну енергію прийнятого сигналу. Вихідний сигнал схеми 1560 усереднення вводиться у перетворювач 1562 масштабу, який приводить визначену усереднену енергію до масштабу за допомогою множника, більшого ніж 4, наприклад, 5, 20, 99, 150 або більше разів, в залежності від конкретного варіанту здійснення, формуючи вихідний сигнал 1538 порогового рівня. Сигнал 1538 порогового рівня вводиться у модуль 1008 детектування порогового рівня енергії. Модуль 1508 детектування порогового рівня енергії порівнює кожне зі значень (1528, 1530, 1532,...,1534) енергії компонентів з пороговим рівнем 1538. Коли один з компонентів (1528. 1530, 1532,...,1534) значень енергії перевищує пороговий рівень 1538, модуль детектування порогового рівня енергії формує і виводить сигнал 1540 ознаки маякового сигналу. Модуль 1508 детектування також формує і виводить інформаційний сигнал 1542 про енергію/частоту маякового сигналу, який надає інформацію, що вказує частоту детектованого компонента маякового сигналу, наприклад, тони, і детектований рівень енергії тону. Сигнал 1540 ознаки маякового сигналу, що вказує наявність детектованого маякового сигналу, вводиться у модуль 1512 керування, що запускає керуючий сигнал 1544 у модуль 1514 визначення інформації про передавач і керуючий сигнал 1546 у модуль 1516 визначення точки мережного приєднання. Керуючі сигнали (1544, 1546) ініціюють дію і керують процесом обробки маякових сигналів у модулях (1514, 1516) відповідно, у відповідь на детектований маяковий сигнал. Модуль 1514 визначення інформації про приймач включає в себе інформацію про енергію, що детектована у маяковому сигналі, яка зберігається в інформації 1564 енергії, інформацію про частоту детектованого маякового сигналу, яка зберігається в інформації 1566 частоти, та інформацію про можливі маякові сигнали 1568, наприклад, збережену інформацію про місцеположення частоти, на якій будуть з'являтися маякові сигнали, що передаються різними точками мережного приєднання. Модуль 1544 визначення інформації про приймач приймає інформаційний сигнал 1542 енергії/частоти маякового сигналу, зберігає рівень енергії, що відповідає прийнятому маяковому сигналу, в інформації 1564 енергії і зберігає інформацію частоти, наприклад, ідентифікацію тону, що відповідає високому рівню енергії, в інформації 1566 частоти. Інформація про можливі маякові сигнали 1568, включає в себе, наприклад, очікувану частоту і/або періодичність та інформацію про приймач, що відповідає можливим маяковим сигналам. Модуль 1514 визначення інформації про приймач порівнює інформацію по прийнятому маяковому сигналу, у тому числі, інформацію 1566 частоти, з інформацією можливих маякових сигналів 1568, щоб визначити інформацію про приймач, який передавав маяковий сигнал, наприклад, сектор, сті 86061 42 льник або частоту несучої, що використовується у секторі або стільнику, з яких передавався детектований маяковий сигнал. Модуль 1514 визначення інформації про передавач виводить інформаційні сигнали, що відповідають детектованому маяковому сигналу, у модуль 1516 визначення точки мережного приєднання. Наприклад, виведені інформаційні сигнали можуть включати в себе інформацію 1548 потужності, інформацію 1550 частоти, інформацію 1552 ідентифікації стільника, інформацію 1554 ідентифікації сектора і/або інформацію 1556 ідентифікації несучої. У деяких варіантах здійснення, маякові сигнали різних моментів часу переносять різну інформацію. Модуль 1516 визначення точки мережного приєднання включає в себе множину наборів інформації маякових сигналів (інформацію 1558 маякового сигналу 1, інформацію 1560 маякового сигналу п). Кожний набір інформації (1558, 1560) маякових сигналів відповідає прийнятому маяковому сигналу, і набір визначеної інформації включає в себе щонайменше деякі з інформації 1548 потужності, інформації 1550 частоти, інформації 1552 ID стільника, інформації 1554 ID сектора та інформації 1556 ID несучої або інформацію, виведену з інформації (1548, 1550, 1552, 1554, 1556). Модуль 1516 визначення точки мережного приєднання асоціативно зв'язує кожний набір інформації (1558, 1560) маякових сигналів з точкою мережного приєднання у системі зв'язку, наприклад, окремим передавачем сектора базової станції, що використовує конкретну частоту несучої, і його відповідним приймачем. Модуль 1516 визначення точки мережного приєднання порівнює інформацію (1558, 1560) маякових сигналів для різних точок мережного приєднання і приймає рішення щодо естафетних передач обслуговування з однієї точки мережного приєднання на іншу точку мережного приєднання. Можливі різні типи естафетних передач обслуговування, відповідно до даного винаходу, у тому числі, внутрішньостільникові естафетні передачі обслуговування, міжстільникові естафетні передачі обслуговування і/або естафетні передачі обслуговування у межах несучої. Наприклад, у деяких варіантах здійснення, модуль 1516 визначення точки мережного приєднання ініціює запит естафетної передачі обслуговування на іншу точку мережного приєднання, коли маяковий сигнал, асоціативно зв'язаний з іншою точкою мережного приєднання володіє більшим значенням енергії, ніж маяковий сигнал, асоціативно зв'язаний з поточною точкою мережного приєднання. Можливі численні варіанти у послідовності операцій прийняття рішення естафетної передачі обслуговування відповідно до даного винаходу. Наприклад, у деяких варіантах здійснення, рівні енергії маякового сигналу численних маякових сигналів з точки мережного приєднання можуть фільтруватися за часом, наприклад, усереднюватися, перед тим, як виконується порівняння для прийняття рішення естафетної передачі обслуговування. У деяких варіантах здійснення запаси різниці між поточним і потенційно можливим маяковими сигналами точки приєднання можуть вимірюватися і порівнюватися з критеріями естафетної передачі обслуговування, 43 що використовуються для визначення, чи існує достатня різниця у рівнях потужності для виправдання естафетної передачі обслуговування. У деяких варіантах здійснення, мінімально прийнятні рівні енергії маякових сигналів можуть використовуватися і враховуватися у рішеннях естафетної передачі обслуговування, наприклад, маякові сигнали нижче заздалегідь вибраного рівня енергії не розглядаються як кандидати естафетної передачі обслуговування. Коли модуль 1516 визначення і очки мережного приєднання вирішує, на основі інформації енергії компонента маякового сигналу, запитати естафетну передачу обслуговування на іншу точку мережного приєднання, наприклад, в іншому стільнику, в іншому секторі або у тому ж самому секторі, що використовує іншу частоту, модуль 1516 відправляє сигнал 1562 вибору точки приєднання у контролер 1570 естафетної передачі обслуговування. Контролер 1570 естафетної передачі обслуговування керує роботою WT щодо процесу естафетної передачі обслуговування. Контролер 1570 естафетної передачі обслуговування включає в себе модуль 1572 контролера вибору смуги. Контролер 1570 естафетної передачі обслуговування приймає сигнал 1562 вибору точки приєднання, наприклад, сигнал, що запитує заміни по точці мережного приєднання на нову точку мережного приєднання, що відповідає детектованому маяковому сигналу. Відповідно до прийнятого запиту заміни, контролер 1570 естафетної передачі обслуговування формує сигнал 1576 запиту естафетної передачі обслуговування, направлений у модуль передавача WT. Сигнал 1576 запиту естафетної передачі обслуговування повинен передаватися у вигляді сигналу висхідної лінії зв'язку по поточній ефірній лінії зв'язку у поточну точку мережного приєднання сектора BS і пересилатися у точку мережною приєднання сектора BS, що вибрана для обслуговування як нова точка мережного приєднання. Для запиту внутрішньостільникової естафетної передачі обслуговування, пересилання між поточною і запитуваною точкою мережного приєднання сектора BS відбувається через лінію зв'язку транзитного з'єднання, і оді як для запиту міжстільникової естафетної передачі обслуговування або внутрішньосекторної естафетної передачі обслуговування у межах несучої, пересилання і сигналізація є внутрішньою по відношенню до BS. У прийнятий детектований символ 1536 включені сигнали надавань, і т.п., такі як, наприклад, надання запитаною точкою мережного приєднання сектора BS виділених ресурсів, наприклад, ідентифікаторів і/або виділених сегментів лінії зв'язку, для WT, які повинні використовуватися при реєстрації новою точкою мережного приєднання. Виділення передаються WT через поточну встановлену безпровідну лінію зв'язку. Виділений сегмент висхідної лінії зв'язку, наприклад, виділений сегмент доступу, що є набором тонів протягом заданих часових інтервалів передачі OFDM, по відношенню до маякового сигналу, що відповідає запитаній точці мережного приєднання, яка повинна використовуватися WI, використовується при 86061 44 встановленні нової безпровідної лінії зв'язку на нову точку мережного приєднання. Наприклад, у випадку міжстільникової естафетної передачі обслуговування, виділений сегмент висхідної лінії зв'язку використовується для відправки сигналу керування часовими характеристиками і/або потужністю висхідної лінії зв'язку, який повинен використовуватися новою точкою мережного приєднання сектора BS для формування сигналів регулювання часових характеристик і/або потужності, які повинні відправлятися на WT для підстроювання його сигналізації висхідної лінії зв'язку. Контролер 1570 естафетної передачі обслуговування приймає надання 1574 виділених ресурсів з нової запитаної точки приєднання сектора BS, використовує інформацію часового і/або інформаційного обрамлення лінії зв'язку, що відповідає новій точці приєднання сектора, наприклад, інформацію про те, які тони використовуються, для яких типів даних і протягом яких часових інтервалів, і використовує часові співвідношення між маяковим сигналом, асоціативно зв'язаним з новою точкою приєднання сектора BS, і виділеним сегментом заданої висхідної лінії зв'язку, щоб вирішувати, коли завершити стару безпровідну лінію зв'язку, перемкнутися на нову смугу частот, за умови, що нова точка приєднання сектора BS використовує іншу смугу частот, ніж поточна точка приєднання сектора BS, і встановлює нову безпровідну лінію зв'язку з новою точкою приєднання сектора BS. Контролер 1572 вибору смуги формує сигнал 1578 вибору смуги у належний момент часу. Сигнал 1572 вибору смуги відправляється у модуль РЧ-обробки приймача з одиночним трактом для перемикання смуг. Фіг.16, що містить комбінацію Фіг.16А і Фіг.16В, є блок-схемою 1600 послідовності операцій зразкового способу керування безпровідним терміналом (WF), наприклад, мобільним вузлом, таким як WT 300, який може використовуватися у зразковій системі зв'язку мультиплексування з ортогональним частотним розділенням каналів (OFDM), відповідно до даного винаходу. Дія починається на етапі 1602, де WT запитується та ініціалізується для прийому сигналів низхідної лінії зв'язку з базових станцій Дія переходить з етапу 1602 на етап 1604. На етапі 1604, WT керується, щоб приймати сигнал, що відповідає першій смузі частот, яка включає в себе множину тонів у першому періоді часу. Сигнал включає в себе множину тонів сигналу, які можуть нести або можуть не нести інформацію, наприклад, ніяка потужність могла б не передаватися у деяких з тонів. Тони сигналу можуть включати в себе користувацькі дані, керуючі сигнали і/або маякові сигнали. Маякові сигнали могли б передаватися передавачем, наприклад, передавачем сектора базової станції, який WT використовує як мережну точку приєднання, і з якого приймає користувацькі дані, або з іншого передавача, наприклад, передавача, що відповідає суміжному сектору, стільнику або іншій частоті несучої у тому ж секторі, з якого WT приймає користувацькі дані, і який служить як поточна точка мережного приєднання WT. Таким чином, у той час як маяковий сигнал приймається у поточній смузі частот WT, 45 він може фактично відповідати передавачу, який використовує частоту несучої поза поточною смугою частот для передачі і прийому користувацьких даних, наприклад, тексту, аудіо, відео і т.п., згаданий сигнал можливо включає в себе маяковий сигнал. У деяких варіантах здійснення, перший період часу є періодом часу передачі символу. Численні символи можуть прийматися на різних тонах, наприклад, по одному на тон, вміщених у сигналі, прийнятому на етапі 1604. Дія переходить з етапу 1604 на етап 1606. На етапі 1606, WT керується, щоб виконувати час-частотне перетворення згаданого прийнятого сигналу для формування набору компонентів сигналу, що відповідають різним тонам сигналу у першій смузі частот. Вихідний сигнал звичайно буде включати в себе один компонент сигналу для кожного тону у першій смузі частот, яка використовується, у деякий момент часу, для передачі компонента маякового сигналу або символу, що передає користувацькі дані або керуючу інформацію. У деяких варіантах здійснення, WT використовує дискретне перетворення Фур'є (ДПФ) при виконанні час-частотного перетворення, тоді як в інших варіантах здійснення, WT використовує швидке перетворення Фур'є при виконанні час-частотного перетворення. Потім, на етапі 1608, WT визначає енергію кожного з множини різних компонентів сигналу, які відповідають різним частотам у межах згаданої першої смуги частот, для формування набору значень посигнальної енергії тонів, кожне значення посигнальної енергії тону відповідає різному тону. Це можна здійснити з використанням будь-якої з великої кількості добре відомих технологій вимірювання енергії сигналів. У випадках, де порогове значення детектування маяковою сигналу формується динамічно по одному або більше прийнятими сигналами, дія переходить з етапу 1608 на етап 1612, який є етапом формування порогового значення. Дія також переходить з етапу 1608 на етап 1610, де виконується обробка прийнятого сигналу для виявлення наявності маякового сигналу. Етап 1612 є необов'язковим етапом, що використовується у різних варіантах здійснення, які використовують динамічно сформоване порогове значення для детектування тонів маякового сигналу. На етапі 1612, WT формує порогове значення щонайменше по одному прийнятому сигналу. Етап 1612 включає в себе підетапи 1614, 1616, 1618 і, необов'язково, підетап 1620. На підетапі 1614, WT підсумовує повну енергію за набором значень посигнальної енергії тонів, що одержаний на етапі 1608. Наприклад, якщо перша смуга частот включала в себе X іонів, де X перевищує 100 у деяких, але необов'язково всіх, варіантах здійснення, енергія X тонів повинна підсумовуватися разом, щоб сформувати оцінку повної енергії сигналу у прийнятого сигналу. Потім, на підетапі 1616, WT ділить визначену суму енергії по етапу 1614 на кількість тонів, наприклад, X, у прийнятому сигналі, наприклад, одержуючи середнє значення потонової енергії. Дія переходить з підетапу 1616 на підетап 1618, де WT керується, щоб масштабувати результат етапу 1616 за допомогою множника, біль 86061 46 шого ніж 4, наприклад, 5, 6, 10, 20, 100 або більшої кратності, в залежності від реалізації, щоб одержати порогове значення. У деяких варіантах здійснення, дія переходить з підетапу 1618 прямо на етап 1610, де сформоване порогове значення використовується. В інших варіантах здійснення, дія переходить з підетапу 1618 на підетап 1620, де виконується операція усереднення. На підетапі 1620, WT керується, щоб об'єднувати, наприклад, усереднювати порогове значення по етапу 1618 з використанням заздалегідь сформованих порогових значень, одержуючи відфільтроване пороговое значення. У деяких варіантах здійснення, динамічно сформоване порогове значення формується з сигналів, у тому числі, щонайменше одного прийнятого сигналу, який приймався у періоді часу передачі символу OFDM, що перевищує перший період часу. Порогове значення, виведене з етапу 1618 або етапу 1620, використовується на етапі 1610. В одному зі зразкових варіантів здійснення, в якому етап 1620 пропускається, динамічно сформоване порогове значення визначається таким, що базується на прийнятому сигналі протягом першого періоду часу, наприклад, того ж періоду часу передачі символу OFDM, в якому детектувався маяковий сигнал, і не базується на попередніх періодах часу передачі символу OFDM. У деяких варіантах здійснення, етап 1612 динамічного формування порогового значення опущений, а етап 1610 використовує постійне порогове значення, наприклад, значення, що зберігається. У деяких варіантах здійснення, постійне порогове значення, що зберігається, є одним з множини збережених порогових значень. В одному з таких варіантів здійснення, WT може починати роботу з використанням найвищого значення, що зберігається, з набору пороговых значень, що зберігаються, протягом визначеної кількості часу, і, якщо не виявлений маяковий сигнал, то вибране значення, що зберігається, по порогових значеннях може змінюватися, наприклад, знижуватися поетапно з часом доти, доки не виявлений маяковий сигнал. Звертаючись до етапу 1610, на етапі 1610, WT керується, щоб порівнювати визначену енергію кожного зі згаданої множини різних компонентів сигналу з пороговим рівнем енергії маякового сигналу, який визначений на етапі 1612, або який с заздалегідь вибраним значенням. Порогове значення детектування маякового сигналу є більшим, ніж середня потонова енергія сигналу згаданого прийнятого сигналу. Дія переходить з етапу 1610 на етап 1622. На етапі 1622, WT визначає, чи вказує якенебудь з порівнянь по етапу 1610, що пороговий рівень був перевищений, вказуючи, що був детектований компонент маякового сигналу у тоні, що володіє значенням енергії, яке перевищує порогове значення. Якщо пороговий рівень був перевищений у відношенні щонайменше одного компонента сигналу, дія переходить з етапу 1622 на з'єднувальну вершину В 1626. Однак, якщо порогове значення не було перевищене, дія переходить на з'єднувальну вершину А 1624. 47 Зі з'єднувальної вершини В 1626, дія продовжується на етапах 1630 і 1632. На етапі 1630, WT керується, щоб ідентифікувати тони, що володіють рівнями енергії, які не перевищують порогове значення, як інформаційні/керуючі тони, годі як на етапі 1632, WT ідентифікує тони, що включають в себе щонайменше один тон, який володіє рівнем енергії, що перевищує порогове значення, як тон маякового сигналу. Дія переходить з етапу 1630 на етап 1634, де обробляються тони, що не перевищують порогове значення маякового сигналу. Зі з'єднувальної вершини А 1624 дія переходить на етап 1628, де WT керується, щоб ідентифікувати повний набір порівняних тонів як інформаційні/керуючі тони. Дія переходить з етапу 1628 на етап 1634. На етапі 1634, WT керується, щоб детектувати символи OFDM, наприклад, символи модуляції OFDM, включені у згаданий прийнятий сигнал, за ідентифікованими інформаційними/керуючими тонами. Це звичайно залучає використання синхросигналу, який був синхронізований з часовими характеристиками символу базової станції, яка передавала інформаційні/керуючі іони, наприклад, тактового генератора, синхронізованого з поточною точкою мережною приєднання. Інформаційні/керуючі тони можуть передавати користувацькі дані, що виникли з інших WT, з якими приймаючий WT має сеанс зв'язку через мережну точку приєднання, інформацію каналу регулювання потужності, інформацію керування часовими характеристиками, інформацію надання і/або інформацію підтвердження. Звертаючись до етапу 1632, дія переходить з етапу 1632 на етап 1636, де WT керується, щоб формувати сигнал ознаки, який вказує наявність маякового сигналу або сигналів. Дія переходить з етапу 1636 на етап 1638. На етапі 1638, WT керується, щоб зберігати інформацію про визначені енергію і частоту, що відповідають ідентифікованому тону маякового сигналу. На етапі 1640, WТ визначає частоту несучої, яка відповідає детектованому маяковому сигналу, наприклад, на основі частоти маякового сигналу. Він також може визначати ID сектора і ID стільника за частотою, що відповідає гону маякового сигналу. Дія переходить з етапу 1640 на етап 1642. На етапі 1642, WT зберігає визначену інформацію ідентифікації, що відповідає прийнятому сигналу та ідентифікованому юну маякового сигналу. Дія переходить з етапу 1642 на етап 1644 і етап 1646. Оскільки детектування та інтерпретація маякового сигналу переважно базуються на частоті компонента або компонентів, наприклад, тонів, прийнятого маякового сигналу і/або інтервалі, в якому маякові сигнали приймаються на конкретних частотах, інформація про передавач може бути одержана з маякового сигналу, без змушення WT добиватися або підтримувати синхронізацію часових характеристик символу з передавачем маякових сигналів. На етапі 1644, WT керується, щоб почати обробку іншого сигналу у наступному часовому інтервалі, наприклад, періоді передачі символ). Дія переходить з етапу 1644 через з'єднувальну вершину С 1650 на етап 1604 для прийому і обробки 86061 48 наступного прийнятого сигналу, наприклад, протягом наступного інтервалу символу OFDM. На етапі 1646, WT керується, щоб перевіряти, чи було детектовано щонайменше два маякових сигнали, і чи збережена інформація, яка відповідає різним передавачам, наприклад, іншому стільнику, сектору або передавачам у межах сектора, які використовують інші частоти несучих. Якщо маякові сигнали, що відповідають іншим передавачам, були детектовані, то дія переходить на етап 1648, де WT керується, щоб визначати, який сектор базової станції використовувати як мережну точку приєднання, на основі порівняння енергії, асоціативно зв'язаної з компонентами сигналу, що відповідають різним детектованим маяковим сигналам. Наприклад, на етапі 1648, WT може вибирати точку приєднання, яка відповідає маяковому сигналу, асоціативно зв'язаному з найвищим рівнем енергії. Вибір може бути обумовлений різними критеріями естафетної передачі обслуговування, щоб запобігти частому і/або зайвому перемиканню між частотами. Наприклад, рівню потужності компонента або компонентів маякового сигналу, асоціативно зв'язаних з конкретною точкою приєднання, що розглядається, може бути потрібно перевищувати рівень потужності маякового сигналу, асоціативно зв'язаного з іншою мережною точкою приєднання, протягом визначеного часу до того, як вибрана мережна точка приєднання, яка с відмінною від поточної мережної точки приєднання. Дія переходить з етапу 1648 на етап 1650, де вибрана точка мережного приєднання порівнюється з поточною точкою мережного приєднання. Якщо вони є різними, вказуючи необхідність в естафетній передачі обслуговування, дія переходить на етап 1652, на якому WT ініціює естафетну передачу обслуговування на знову вибрану точку приєднання. У деяких варіантах здійснення, це спричиняє відправку одного або більше сигналів через поточну мережну точку приєднання у нову мережну точку приєднання і прийом, через поточну точку приєднання, одного або більше виділених ресурсів ефірної лінії зв'язку. За умови, що нова точка мережного приєднання використовує частоту несучої, відмінну від поточного мережного приєднання, дія буде переходити з етапу 1652 на етап 1654, на якому WT перемикає смугу частот своїх приймача і передавача на таку у нової точки мережного приєднання. Дія переходить з етапу 1654 на етап 1644. Якщо смуга частот нової точки мережного приєднання була такою ж, як у старої точки мережного приєднання, ніякої зміни у смузі частот WT не потрібно, і етап 1654 пропускається з дією, що переходить з етапу 1652 на етан 1644. З часом, на основі прийнятих маякових сигналів, вибір точки мережного приєднання періодично переоцінюється з перемиканням WT між точками мережного приєднання і частотами несучих, у той час як змінюються умови сигналу, наприклад, внаслідок WT, що змінює місцеположення або внаслідок інших умов. У деяких, але необов'язково всіх, варіантах здійснення, тони маякового сигналу передаються з потоновою енергією сигналу, яка є взятою 10, 20, 49 30 або більше разів середньою потоновою енергією сигналу тонів сигналу, що використовуються для передачі користувацьких даних і/або немаякових керуючих сигналів. У випадку маякового сигналу з одним тоном, частота маякового сигналу може бути швидко визначена за частотою одиночного тону високої потужності, який складає маяковий сигнал. Незважаючи на те, що вибір між несучими був описаний як такий, що базується на порівнянні детектованої енергії маякових сигналів, прийнятих з двох різних передавачів маякових сигналів, може бути прийнято до уваги, що це порівняння може спричинити усереднення потужності маякових сигналів, прийнятих з передавача, за часом, щоб створювати середню потужність прийнятого маякового сигналу, яка відповідає першому передавачу, а потім, іншу середню потужність прийнятого маякового сигналу, яка відповідає другому приймачу. Ці два середніх значення, потім, могли б порівнюватися для визначення, який маяковий сигнал потужніший за середнім за період часу, а потім, вибору несучої, асоціативно зв'язаної з маяковим сигналом, який був визначений більш потужним маяковим сигналом за декілька періодів часу. Як альтернатива, повна потужність маякового сигналу могла б накопичуватися з часом, а потім, порівнюватися щодо маякових сигналів, прийнятих з різних передавачів. У кожному з цих випадків, вибір частоти несучої міг би базуватися на порівнянні енергії, прийнятої в одному або більше маякових сигналів з різних передавачів. Незважаючи на те, що описані переважно у контексті системи OFDM, способи і пристрій за даним винаходом застосовні до широкого діапазону систем зв'язку, у і ому числі, багатьох не OFDM і/або нестільникових систем. У різних варіантах здійснення, вузли, описані у матеріалах даної заявки, реалізовані з використанням одного або більше модулів для виконання етапів, що відповідають одному або більше способам за даним винаходом, наприклад, вибору смуги несучої, цифрової сигнальної обробки, детектування енергії/детектування SNR, декодування, часової синхронізації, детектування якості сигналу, і т.д. У деяких варіантах здійснення, різні ознаки даного винаходу реалізовані з використанням модулів. Такі модулі можуть бути реалізовані з використанням програмного забезпечення, апаратних засобів або поєднання програмного забезпечення і апаратних засобів. Багато з описаних вище способів або етапів способів можуть бути реалізовані з використанням машинно-виконуваних інструкцій, таких як програмне забезпечення, включене у машинно-зчитуваний носій, такий як пристрій пам'яті, наприклад, ОЗП (оперативний запам'ятовуючий пристрій, RAM), гнучкий диск, і т.п., для керування машиною, наприклад, комп'ютером загального застосування, з або без додаткового програмного забезпечення, для реалізації цілого або частин описаних вище способів, наприклад, в одному або більше вузлах. Відповідно, серед іншого, даний винахід направлений па машинно-зчитуваний носій, що включає в себе машинно-виконувані інструкції для спонукання машини, наприклад, про 86061 50 цесора і асоціативно зв'язаних апаратних засобів, виконувати один або більше етапів описаного вище способу(ів). Численні додаткові варіанти щодо способів і пристроїв даного винаходу, описаного вище, будуть очевидні фахівцям у даній галузі техніки у зв'язку з наведеним вище описом винаходу. Ці варіанти повинні вважатися такими, що входять в об'єм винаходу. Способи і пристрій за даним винаходом можуть бути, і у різних варіантах здійснення є використовуваними з CDMA, мультиплексуванням з ортогональним частотним розділенням каналів (OFDM) і/або різними іншими типами технологій зв'язку, які можуть використовуватися для надання ліній безпровідного зв'язку між вузлами доступу і мобільними вузлами. У деяких варіантах здійснення, вузли доступу реалізовані як базові станції, які встановлюють лінії зв'язку з мобільними вузлами, використовуючи OFDM і/або CDMA. У різних варіантах здійснення мобільні вузли реалізовані у вигляді блокнотних комп'ютерів, персональних цифрових секретарів (PDA) або інших портативних пристроїв, що включають в себе схеми приймача/передавача і логіку і/або підпрограми для реалізації способів за даним винаходом. Перелік посилальних позицій 200 Базова станція (вузол доступу) 202 Процесор 204 Приймач 206 Декодер 208 Секторизований передавач 210 Пам'ять 212 Інтерфейс I/O 218 Передавач сектора 1 220 Передавач сектора 1 222 Кодувальник 230 Підпрограми 232 Дані/інформація 234 Дані 236 Інформація про сектор 238 Інформація про несучу 1 240 Інформація про несучу 1 242 Інформація про маяковий сигнал 243 Інформація про завантаження системи 244 Дані/інформація WT 246 Дані/Інформація WT 1 248 Дані/інформація WT N 250 Підпрограми зв'язку 252 Підпрограми базової станції 254 Модуль планувальника 256 Підпрограми сигналізації 258 Підпрограма маятникових сигналів 300 Безпровідний термінал (мобільний вузол) 302 Приймач 314 Тракт приймача розширеного спектра 324 Модуль цифрової сигнальної обробки 320 РЧ-модуль 322 Додаткові модулі тракту приймача 321 Фільтр смуги пропускання 326 Декодер 328 Декодер якості сигналу 316 Контролер вибору смуги 334 Модуль детектування енергії/детектування SNR 304 Передавач 51 336 Кодувальник 306 Процесор 308 Пам'ять 340 Підпрограми 384 Підпрограми зв'язку 386 Підпрограми керування безпровідним терміналом 388 Підпрограми сигналізації 390 Модуль керування приймачем 392 Модуль вибору смуги несучої 358 Інформація вибору несучої 374 Інформація визначеного порогового значення 376 Інформація про заздалегідь вибраний інтервал 378 Інформація про частоту змін 380 Інформація QoS 382 Інформація про завантаження системи 342 Дані/інформація 344 Користувацькі дані 346 Інформація про ресурс/сеанс/пристрій/користувача 348 Інформація про поточну вибрану несучу 350 Інформація про альтернативну несучу 352 Інформація про стільник/сектор 354 Інформація про частоту несучої 355 Ас. зв'яз. інф-я показн. якості 356 Інформація про детектований сигнал 360 Інформація енергії сигналу 362 Інформація SNR 364 Інформація про оцінені помилки 370 Інформація синхронізації 372 Широкомовна інформація 366 1-е значення показника якості 368 2-е значення показника якості 501 Приймач 502 Модуль РЧ-обробки (модуль синхронізації частоти) 506 РЧ-фільтрація (фільтр смуги пропускання) 512 Фільтрація смуги модулюючих частот 516 Цифрова фільтрація 517 Перший компонент сигналу 519 Другий компонент сигналу 520 Модуль часової синхронізації 534 Декодер широкомовного сигналу 536 Модуль детектування енергії/детектування SNR для другого компонента сигналу 533, 537 Інформація оцінки якості 510 Контролер вибору смуги 518 Модуль цифрової сигнальної обробки 522 Модуль часової синхронізації 523 Декодер 524 Широкомовний модуль 525 Специфічний до мобільного пристрою модуль 526 Декодер якості сигналу 528 Схема вимірювання енергії сигналу 530 Схема SNR 532 Блок оцінки помилок 601 Модуль 1 точки мережного приєднання 602 Передавач 1 сектора В S 603 Приймач 1 сектора BS 604 Передавач 2 сектора BS 605 Приймач 2 сектора BS 607 Модуль 2 точки мережного приєднання 86061 52 606 Сигнали низхідної лінії зв'язку сектора А 608, 610 Маяковий сигнал сектора А 612 Сигнали низхідної лінії зв'язку сектора В 614, 616 Маяковий сигнал сектора В 632 Перший компонент 630 Приймач WT, настроєний на f0 634 Другий компонент 702 Початок 704 Керувати першим передавачем базової станції, який здійснює передачу переважно у першій смузі частот, щоб передати перший компонент сигналу у згаданій першій смузі частот 706 Керувати другим передавачем базової станції, який здійснює передачу переважно у другій смузі частот, щоб передати другий компонент сигналу у згаданій першій смузі частот 708 Керувати першим передавачем базової станції, щоб передати сигнал у згаданій другій смузі частот 710 Керувати приймачем мобільного вузла, щоб прийняти сигнал, що включає в себе перший компонент сигналу і другий компонент сигналу 712 Керувати фільтром смуги пропускання у згаданому приймачі мобільного вузла для пропускання згаданих першого і другого компонентів сигналу, згадані перший і другий частотні компоненти знаходяться у межах першої смуги частот 714 Керувати згаданим мобільним вузлом, щоб виконати перше вимірювання сигналу над згаданим першим компонентом сигналу для формування першого показника якості сигналу 716 Керувати згаданим мобільним вузлом, щоб виконати друге вимірювання сигналу над згаданим другим компонентом сигналу для формування другого показника якості сигналу 718 Керувати згаданим мобільним вузлом для вибору між роботою у першій смузі частот і другій смузі частот, асоціативно зв'язаній зі згаданим другим частотним компонентом, як функція згаданого першого і другого показників якості 720 Вибрана перша і друга смуга частот? 724 Керувати згаданим фільтром смуги пропускання згаданої другої смуги замість згаданої першої смуги 728 Керувати другим передавачем базової станції, який здійснює передачу переважно у другій смузі частої, щоб передати третій компонент сигналу у згаданій другій смузі частот 730 Керувати першим передавачем базової станції або третім передавачем базової станції, які здійснюють передачу переважно у першій смузі частот, щоб передати четвертий компонент сигналу у згаданій другій смузі частот 732 Керувати згаданим другим передавачем базової станції, щоб передати сигнал у згаданій першій смузі частот 734 Керувати приймачем мобільного вузла, щоб прийняти сигнал, що включає в себе третій компонент сигналу і четвертий компонент сигналу 736 Керувати згаданим фільтром смуги пропускання для пропускання третього і четвертого компонентів сигналу, згадані третій і четвертий частотні компоненти знаходяться у межах першої смуги частот 53 738 Керувати згаданим мобільним вузлом, щоб виконати третє вимірювання сигналу над згаданим третім компонентом сигналу для формування третього показника якості 740 Керувати згаданим мобільним вузлом, щоб виконати четверте вимірювання сигналу над згаданим четвертим компонентом сигналу для формування четвертого показника якості сигналу 742 Керувати згаданим мобільним вузлом для вибору між роботою у першій смузі частот і другій смузі частот як функція згаданого третього і четвертого показників якості 744 Вибрана перша і друга смуга частот? 746 Керувати згаданим фільтром смуги пропускання для пропускання згаданої першої смуги частот замість згаданої другої смуги частот 901 Приймач 902 Модуль РЧ-обробки (модуль синхронізації частоти) 906 РЧ-фільтрація (фільтр смуги пропускання) 910 Контролер вибору смуги (якість каналу 2 > якість каналу 1 > якість каналу 3) (перемикання на канал 2) 912 Фільтрація смуги модулюючих частої 916 Цифрова фільтрація 918 Модуль цифрової сигнальної обробки 922 Модуль часової синхронізації 923 Декодер 924 Широкомовний модуль 925 Специфічний до мобільного пристрою модуль 927 Модуль ідентифікації маякового сигналу 926 Декодер якості сигналу 928 Схема вимірювання енергії сигналу 930 Схема SNR 933 Інформація 1 оцінки якості 935 Інформація 2 оцінки якості 937 Інформація 3 оцінки якості 910 Контролер вибору смуги 1001 Загальна смуга пропускання системи 5МГц 1002 Передавач стільника 1 сектора С 1004 Передавач стільника 2 сектора В 1006 Передавач стільника 3 сектора А 1101 Загальна смуга пропускання системи 5МГц 1102 Композитний сигнал на антені приймача WT 1401 Приймач 1402 Приймач WT (приєднаний до передавача стільника С BS 1) детектує 90% енергії маякового сигналу з передавача сектора В стільника 2 BS 1404 Час 1406, 1408, 1410 Часовий інтервал символу OFDM сектора С BS 1 1412, 1414, 1416 Часовий інтервал символу OFDM сектора В BS 2 1420 Маяковий сигнал OFDM сектора В стільника BS 1402 Модуль передавача 1406 Антена 1410 Модуль РЧ-обробки 1412 Фільтрація смуги модулюючих частот 86061 54 1416 Модуль обробки прийнятого безпровідним терміналом сигналу 1420 Сигнал вибору смуги 1422 РЧ-фільтрація (фільтр смуги пропускання) 1424 Сигнали у модуль передавача, наприклад, сигнал запиту естафетної передачі обслуговування 1500 Модуль обробки прийнятого безпровідним терміналом сигналу 1502 Модуль ДПФ/ШПФ 1504 Модуль оцінки енергії 1506 Модуль детектування символу 1508 Модуль детектування порогового рівня енергії 1510 Перетворювач масштабу 1512 Модуль керування 1514 Модуль визначення інформації про приймач 1516 Модуль визначення точки мережного приєднання 1518 Сигнал прийому 1520, 1522, 1524, 1526 Компоненти сигналу 1528, 1530, 1532, 1534 Значення енергії 1536 Символи 1538 Пороговий рівень 1540 Сигнал ознаки маякового сигналу 1542 Сигнал інформації енергії/частоти маякового сигналу 1548 Інформація потужності 1550 Інформація частоти 1552 Інформація ID стільника 1554 Інформація ID сектора 1556 Інформація ID несучої 1560 Інформація про маяковий сигнал N 1562 Сигнал вибору точки приєднання 1564 Інформація енергії 1562 Сигнал вибору точки приєднання 1566 Інформація частоти 1568 Інформація про можливі маякові сигнали 1570 Контролер естафетної передачі обслуговування 1572 Контролер вибору смуги 1574 Падання і т.п., наприклад, виділені ресурси висхідної лінії зв'язку 1576 У модуль передавача, наприклад, сигнал запиту естафетної передачі обслуговування 1578 Сигнал вибору смуги 1602 Почати спосіб зв'язку з керування безпровідним терміналом (WT) у системі зв'язку OFDM 1604 Прийняти сигнал у першій смузі частої, у тому числі, множину тонів у першому періоді часу, згаданий сигнал можливо включає в себе один або більше маякових сигналів 1606 Виконати час-частотне перетворення над згаданим прийнятим сигналом, щоб сформувати набір компонентів сигналу, що відповідають різним тонам сигналу у першій смузі частот 1608 Визначити енергію кожного з множини різних компонентів сигналу, які відповідають різним частотам у межах згаданої першої смуги частот, щоб сформувати набір значень посигнальної енергії тонів, кожне значення посигнальної енергії тону відповідає різному тону 55 1610 Порівняти визначену енергію кожного з множини різних компонентів сигналу з пороговим рівнем енергії, який є більшим, ніж середня потонова енергія сигналу згаданого прийнятого сигналу 1612 Сформувати порогове значення з щонайменше одного прийнятого сигналу 1614 Підсумувати повну енергію по набору значень посигнальної енергії тонів 1622 Порівняння показує, що пороговий рівень був перевищений? 1616 Поділити суму на кількість тонів у прийнятому сигналі 1618 Масштабувати результат за допомогою множника, більшого ніж 4, щоб одержати порогове значення 1620 Комбінувати, наприклад, усереднити за допомогою заздалегідь сформованого порогового значення 1628 Ідентифікувати повний набір з порівняних тонів як інформаційні/керуючі тони 1630 Ідентифікувати тони, що володіють рівнем енергії, який не перевищує порогове значення, як інформаційні/керуючі тони 1632 Ідентифікувати тон, що володіє рівнем енергії, який перевищує порогове значення, як тон маякового сигналу 1634 Детектувати символи OFDM, включені у згаданий прийнятий сигнал, за ідентифікованими/керуючими гонами 1636 Сформувати сигнал ознаки, який вказує на наявність маякового сигналу 86061 56 1638 Зберегти інформацію про визначені енергію і частоту, що відповідають тону маякового сигналу 1640 Визначити щонайменше частоту несучої і, необов'язково, ID сектора і/або ID стільника за частотою, що відповідає тону маякового сигналу 1642 Зберегти визначену інформацію ідентифікації, що відповідає прийнятому сигналу і тону маякового сигналу 1644 Почати обробку іншого сигналу у наступному часовому інтервалі 1646 Було детектовано щонайменше два маякових сигнали і збережена інформація, що відповідає різним мережним точкам приєднання? 1648 Визначити, яку мережну точку приєднання і несучу потрібно використовувати, на основі порівняння енергії, асоціативно зв'язаної з компонентами сигналу, що відповідають різним детектованим маяковим сигналам, деякі з яких відповідають передавачам мережних точок приєднання WT з несучою поза першою смугою частот для передачі користувацьких даних і, необов'язково, на основі критеріїв естафетної передачі обслуговування, наприклад, вибрати точку приєднання, яка відповідає маяковому сигналу з найвищим рівнем енергії 1650 Вибрана мережна точка приєднання є відмінною від поточної мережної точки приєднання? 1654 Перемкнутися на смугу частот нової мережної точки приєднання 1652 Ініціювати естафетну передачу обслуговування на нову мережну точку приєднання 57 86061 58 59 86061 60
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and device for carrier frequency selection based on measurement of signal energy
Автори англійськоюLaroia Rajiv, Lee Tsiuniui, Lane Frank A.
Назва патенту російськоюСпособ и устройство для выбора между многочисленными несущими на основе измерений энергии сигналов
Автори російськоюЛароя Раджив, Ли Цзюньюй, Лейн Френк А.
МПК / Мітки
МПК: H04B 1/38
Мітки: несучими, численними, спосіб, вимірювань, основі, сигналів, вибору, пристрій, енергії
