Витратомір

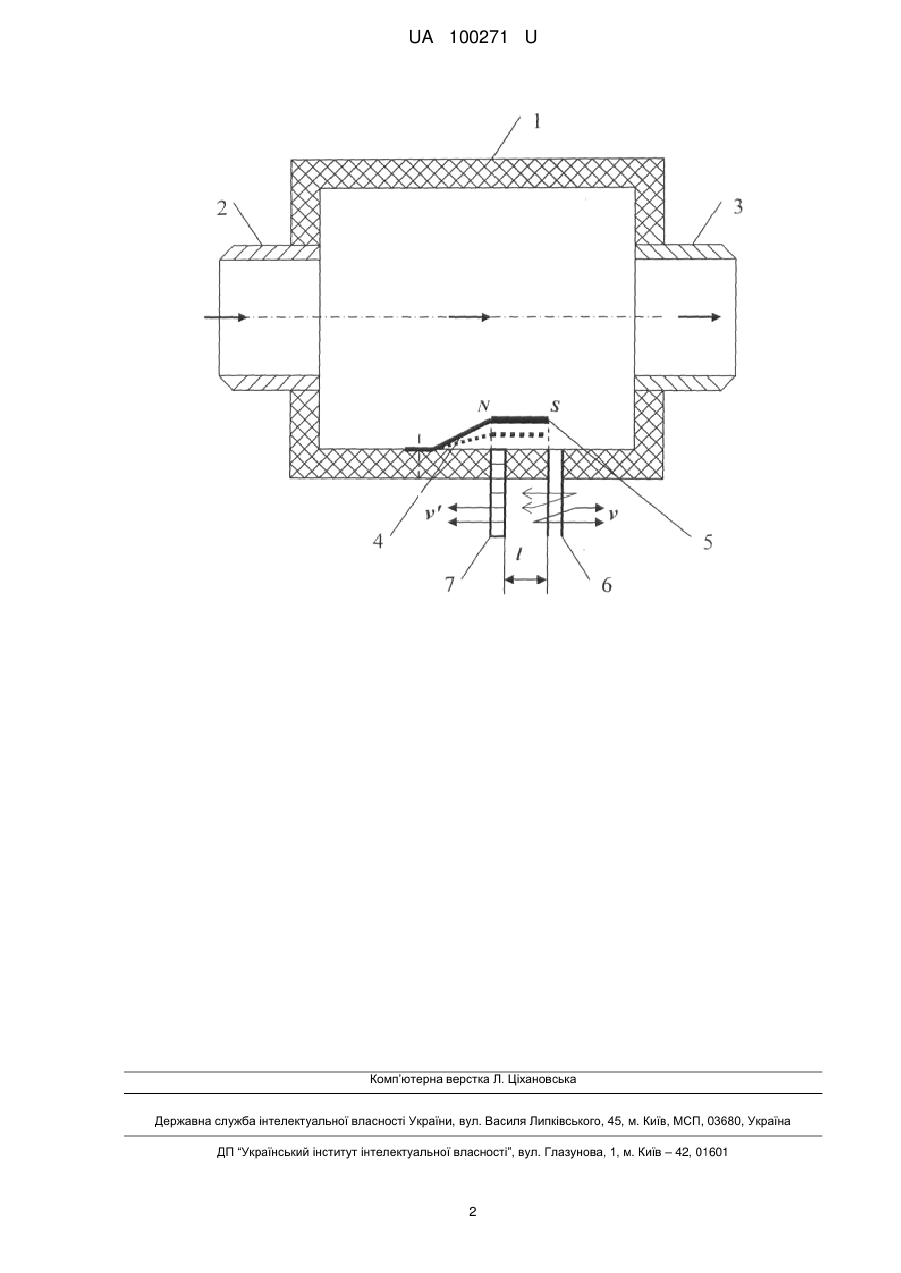

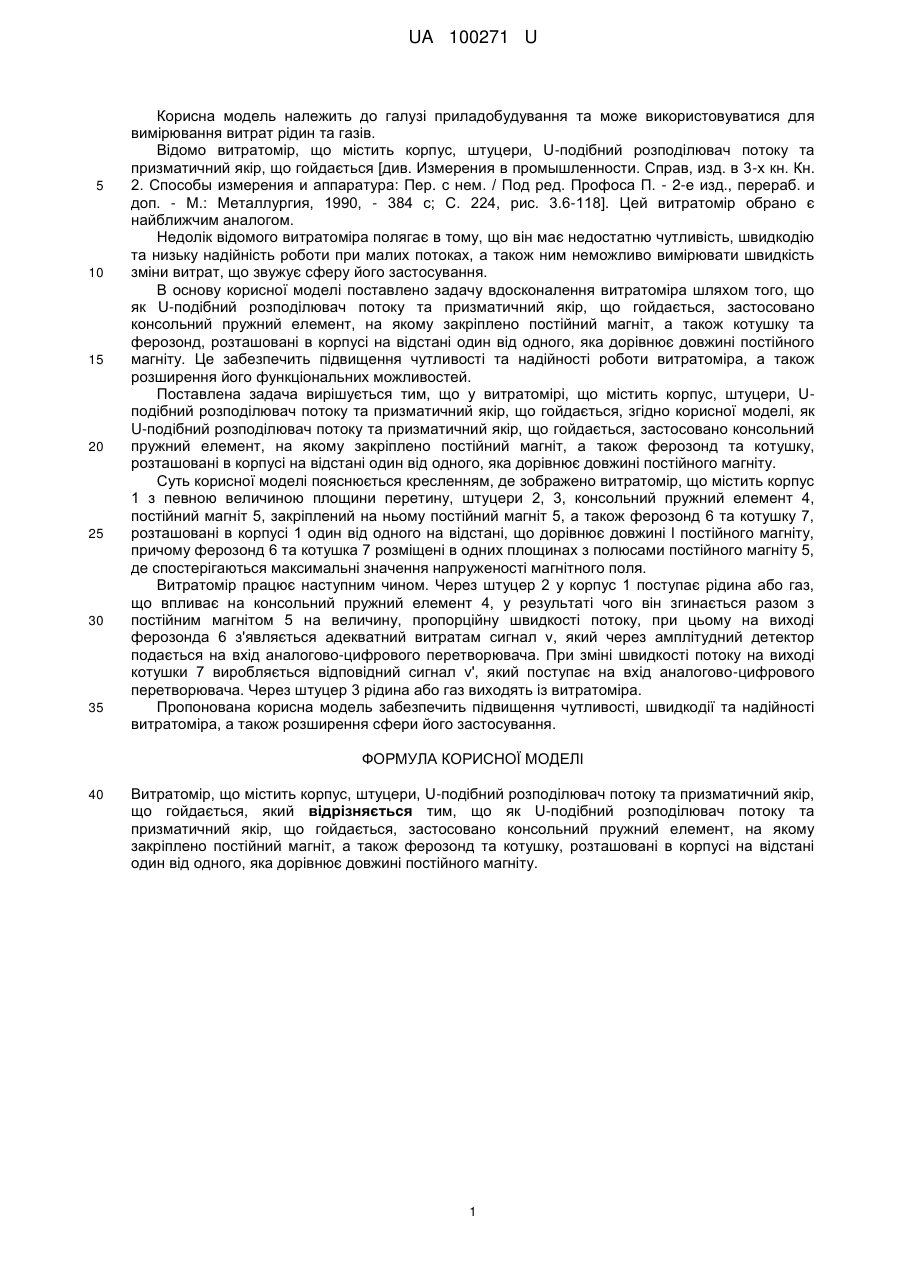

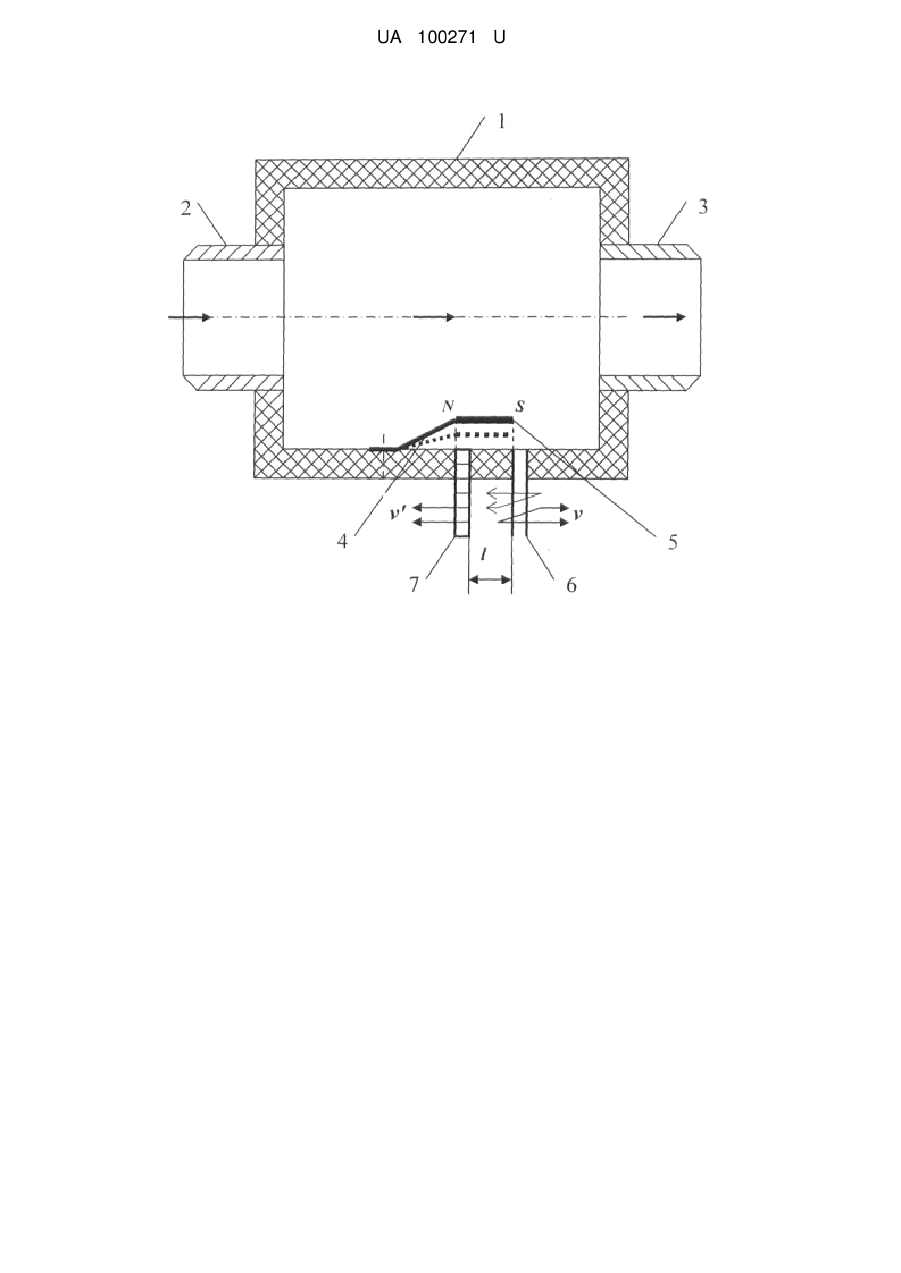

Реферат: Витратомір містить корпус, штуцери, U-подібний розподілювач потоку та призматичний якір, що гойдається. Як U-подібний розподілювач потоку та призматичний якір, що гойдається, застосовано консольний пружний елемент, на якому закріплено постійний магніт, а також ферозонд та котушку, розташовані в корпусі на відстані один від одного, яка дорівнює довжині постійного магніту. UA 100271 U (54) ВИТРАТОМІР UA 100271 U UA 100271 U 5 10 15 20 25 30 35 Корисна модель належить до галузі приладобудування та може використовуватися для вимірювання витрат рідин та газів. Відомо витратомір, що містить корпус, штуцери, U-подібний розподілювач потоку та призматичний якір, що гойдається [див. Измерения в промышленности. Справ, изд. в 3-х кн. Кн. 2. Способы измерения и аппаратура: Пер. с нем. / Под ред. Профоса П. - 2-е изд., перераб. и доп. - М.: Металлургия, 1990, - 384 с; С. 224, рис. 3.6-118]. Цей витратомір обрано є найближчим аналогом. Недолік відомого витратоміра полягає в тому, що він має недостатню чутливість, швидкодію та низьку надійність роботи при малих потоках, а також ним неможливо вимірювати швидкість зміни витрат, що звужує сферу його застосування. В основу корисної моделі поставлено задачу вдосконалення витратоміра шляхом того, що як U-подібний розподілювач потоку та призматичний якір, що гойдається, застосовано консольний пружний елемент, на якому закріплено постійний магніт, а також котушку та ферозонд, розташовані в корпусі на відстані один від одного, яка дорівнює довжині постійного магніту. Це забезпечить підвищення чутливості та надійності роботи витратоміра, а також розширення його функціональних можливостей. Поставлена задача вирішується тим, що у витратомірі, що містить корпус, штуцери, Uподібний розподілювач потоку та призматичний якір, що гойдається, згідно корисної моделі, як U-подібний розподілювач потоку та призматичний якір, що гойдається, застосовано консольний пружний елемент, на якому закріплено постійний магніт, а також ферозонд та котушку, розташовані в корпусі на відстані один від одного, яка дорівнює довжині постійного магніту. Суть корисної моделі пояснюється кресленням, де зображено витратомір, що містить корпус 1 з певною величиною площини перетину, штуцери 2, 3, консольний пружний елемент 4, постійний магніт 5, закріплений на ньому постійний магніт 5, а також ферозонд 6 та котушку 7, розташовані в корпусі 1 один від одного на відстані, що дорівнює довжині l постійного магніту, причому ферозонд 6 та котушка 7 розміщені в одних площинах з полюсами постійного магніту 5, де спостерігаються максимальні значення напруженості магнітного поля. Витратомір працює наступним чином. Через штуцер 2 у корпус 1 поступає рідина або газ, що впливає на консольний пружний елемент 4, у результаті чого він згинається разом з постійним магнітом 5 на величину, пропорційну швидкості потоку, при цьому на виході ферозонда 6 з'являється адекватний витратам сигнал ν, який через амплітудний детектор подається на вхід аналогово-цифрового перетворювача. При зміні швидкості потоку на виході котушки 7 виробляється відповідний сигнал ν', який поступає на вхід аналогово-цифрового перетворювача. Через штуцер 3 рідина або газ виходять із витратоміра. Пропонована корисна модель забезпечить підвищення чутливості, швидкодії та надійності витратоміра, а також розширення сфери його застосування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Витратомір, що містить корпус, штуцери, U-подібний розподілювач потоку та призматичний якір, що гойдається, який відрізняється тим, що як U-подібний розподілювач потоку та призматичний якір, що гойдається, застосовано консольний пружний елемент, на якому закріплено постійний магніт, а також ферозонд та котушку, розташовані в корпусі на відстані один від одного, яка дорівнює довжині постійного магніту. 1 UA 100271 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
