Спосіб улаштування теплоізоляції конструктивного вузла “балконна плита-зовнішня стіна-плита перекриття”

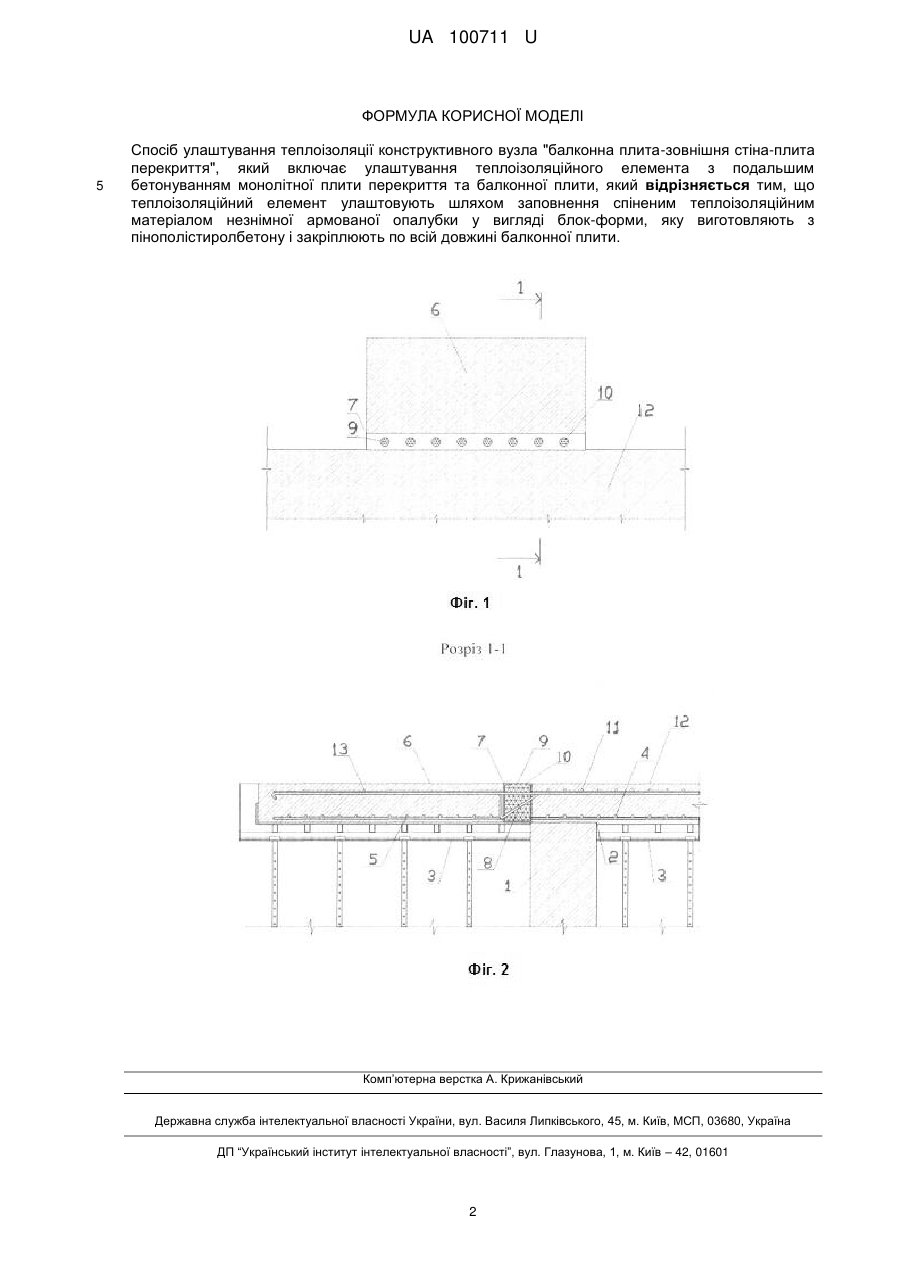

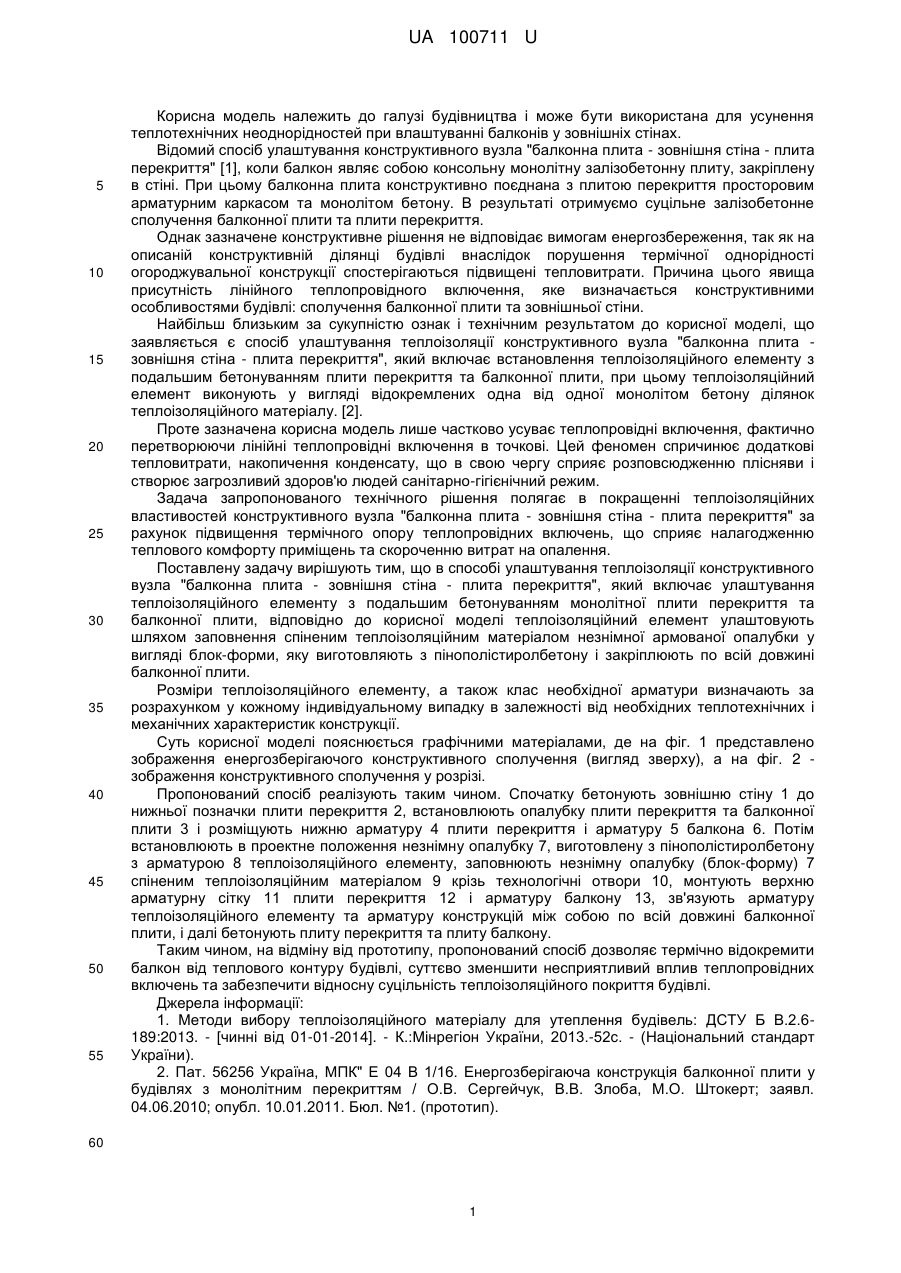

Реферат: Спосіб улаштування теплоізоляції конструктивного вузла "балконна плита-зовнішня стіна-плита перекриття" включає улаштування теплоізоляційного елемента з подальшим бетонуванням монолітної плити перекриття та балконної плити. Теплоізоляційний елемент улаштовують шляхом заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки у вигляді блок-форми, яку виготовляють з пінополістиролбетону і закріплюють по всій довжині балконної плити. UA 100711 U (12) UA 100711 U UA 100711 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана для усунення теплотехнічних неоднорідностей при влаштуванні балконів у зовнішніх стінах. Відомий спосіб улаштування конструктивного вузла "балконна плита - зовнішня стіна - плита перекриття" [1], коли балкон являє собою консольну монолітну залізобетонну плиту, закріплену в стіні. При цьому балконна плита конструктивно поєднана з плитою перекриття просторовим арматурним каркасом та монолітом бетону. В результаті отримуємо суцільне залізобетонне сполучення балконної плити та плити перекриття. Однак зазначене конструктивне рішення не відповідає вимогам енергозбереження, так як на описаній конструктивній ділянці будівлі внаслідок порушення термічної однорідності огороджувальної конструкції спостерігаються підвищені тепловитрати. Причина цього явища присутність лінійного теплопровідного включення, яке визначається конструктивними особливостями будівлі: сполучення балконної плити та зовнішньої стіни. Найбільш близьким за сукупністю ознак і технічним результатом до корисної моделі, що заявляється є спосіб улаштування теплоізоляції конструктивного вузла "балконна плита зовнішня стіна - плита перекриття", який включає встановлення теплоізоляційного елементу з подальшим бетонуванням плити перекриття та балконної плити, при цьому теплоізоляційний елемент виконують у вигляді відокремлених одна від одної монолітом бетону ділянок теплоізоляційного матеріалу. [2]. Проте зазначена корисна модель лише частково усуває теплопровідні включення, фактично перетворюючи лінійні теплопровідні включення в точкові. Цей феномен спричинює додаткові тепловитрати, накопичення конденсату, що в свою чергу сприяє розповсюдженню плісняви і створює загрозливий здоров'ю людей санітарно-гігієнічний режим. Задача запропонованого технічного рішення полягає в покращенні теплоізоляційних властивостей конструктивного вузла "балконна плита - зовнішня стіна - плита перекриття" за рахунок підвищення термічного опору теплопровідних включень, що сприяє налагодженню теплового комфорту приміщень та скороченню витрат на опалення. Поставлену задачу вирішують тим, що в способі улаштування теплоізоляції конструктивного вузла "балконна плита - зовнішня стіна - плита перекриття", який включає улаштування теплоізоляційного елементу з подальшим бетонуванням монолітної плити перекриття та балконної плити, відповідно до корисної моделі теплоізоляційний елемент улаштовують шляхом заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки у вигляді блок-форми, яку виготовляють з пінополістиролбетону і закріплюють по всій довжині балконної плити. Розміри теплоізоляційного елементу, а також клас необхідної арматури визначають за розрахунком у кожному індивідуальному випадку в залежності від необхідних теплотехнічних і механічних характеристик конструкції. Суть корисної моделі пояснюється графічними матеріалами, де на фіг. 1 представлено зображення енергозберігаючого конструктивного сполучення (вигляд зверху), а на фіг. 2 зображення конструктивного сполучення у розрізі. Пропонований спосіб реалізують таким чином. Спочатку бетонують зовнішню стіну 1 до нижньої позначки плити перекриття 2, встановлюють опалубку плити перекриття та балконної плити 3 і розміщують нижню арматуру 4 плити перекриття і арматуру 5 балкона 6. Потім встановлюють в проектне положення незнімну опалубку 7, виготовлену з пінополістиролбетону з арматурою 8 теплоізоляційного елементу, заповнюють незнімну опалубку (блок-форму) 7 спіненим теплоізоляційним матеріалом 9 крізь технологічні отвори 10, монтують верхню арматурну сітку 11 плити перекриття 12 і арматуру балкону 13, зв'язують арматуру теплоізоляційного елементу та арматуру конструкцій між собою по всій довжині балконної плити, і далі бетонують плиту перекриття та плиту балкону. Таким чином, на відміну від прототипу, пропонований спосіб дозволяє термічно відокремити балкон від теплового контуру будівлі, суттєво зменшити несприятливий вплив теплопровідних включень та забезпечити відносну суцільність теплоізоляційного покриття будівлі. Джерела інформації: 1. Методи вибору теплоізоляційного матеріалу для утеплення будівель: ДСТУ Б В.2.6189:2013. - [чинні від 01-01-2014]. - К.:Мінрегіон України, 2013.-52с. - (Національний стандарт України). 2. Пат. 56256 Україна, МПК" Е 04 В 1/16. Енергозберігаюча конструкція балконної плити у будівлях з монолітним перекриттям / О.В. Сергейчук, В.В. Злоба, М.О. Штокерт; заявл. 04.06.2010; опубл. 10.01.2011. Бюл. №1. (прототип). 60 1 UA 100711 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб улаштування теплоізоляції конструктивного вузла "балконна плита-зовнішня стіна-плита перекриття", який включає улаштування теплоізоляційного елемента з подальшим бетонуванням монолітної плити перекриття та балконної плити, який відрізняється тим, що теплоізоляційний елемент улаштовують шляхом заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки у вигляді блок-форми, яку виготовляють з пінополістиролбетону і закріплюють по всій довжині балконної плити. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
