Агрегат для потокового приготування комбікормів

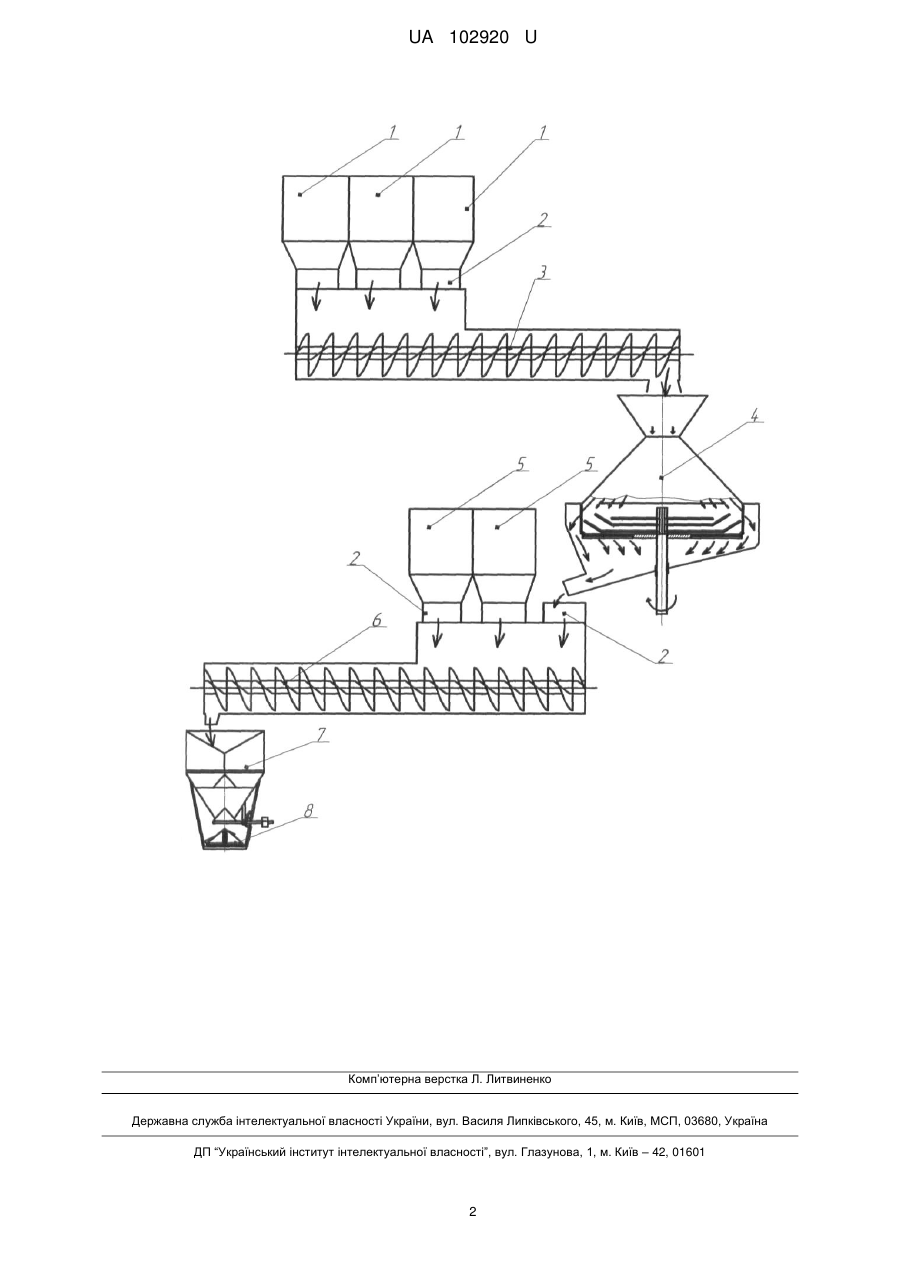

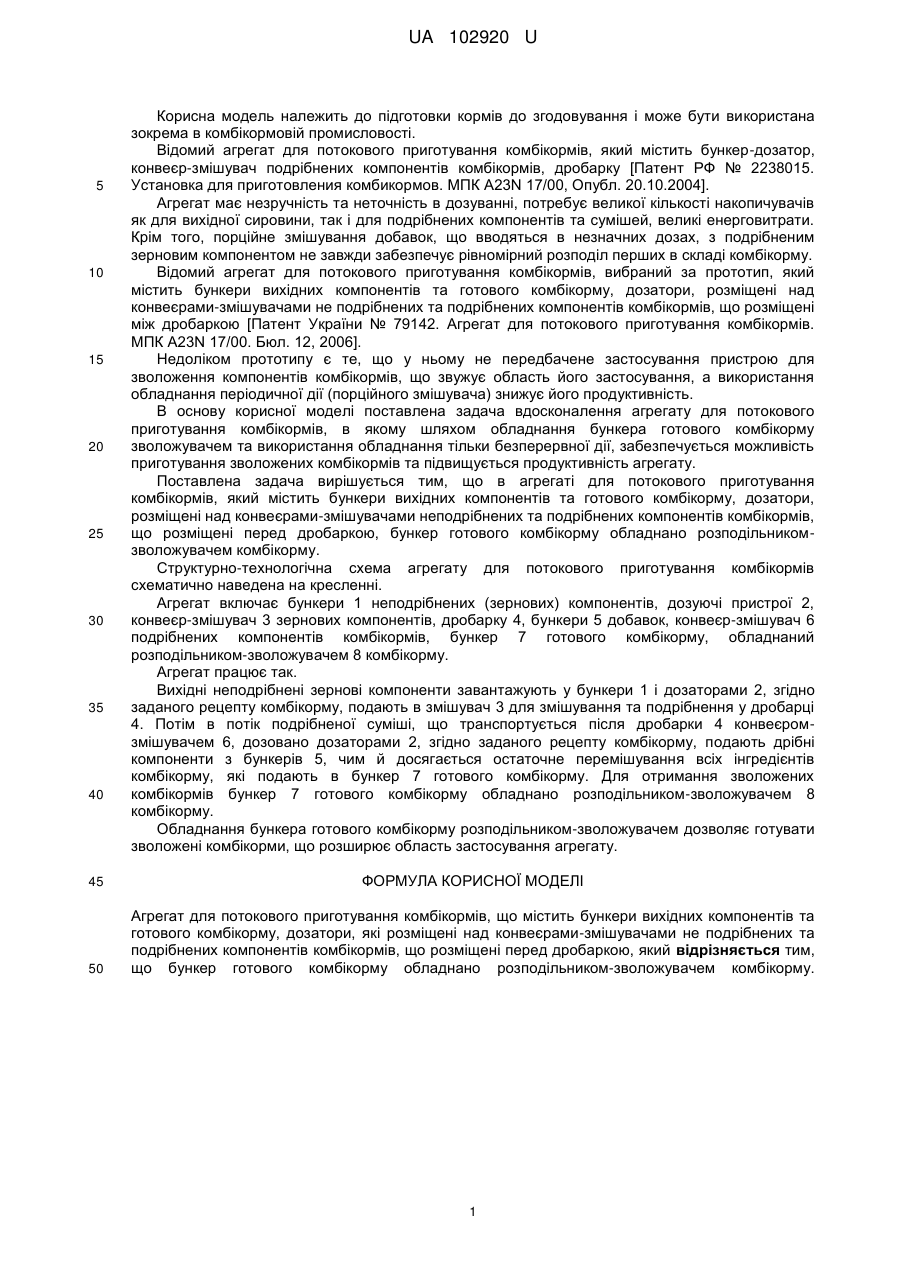

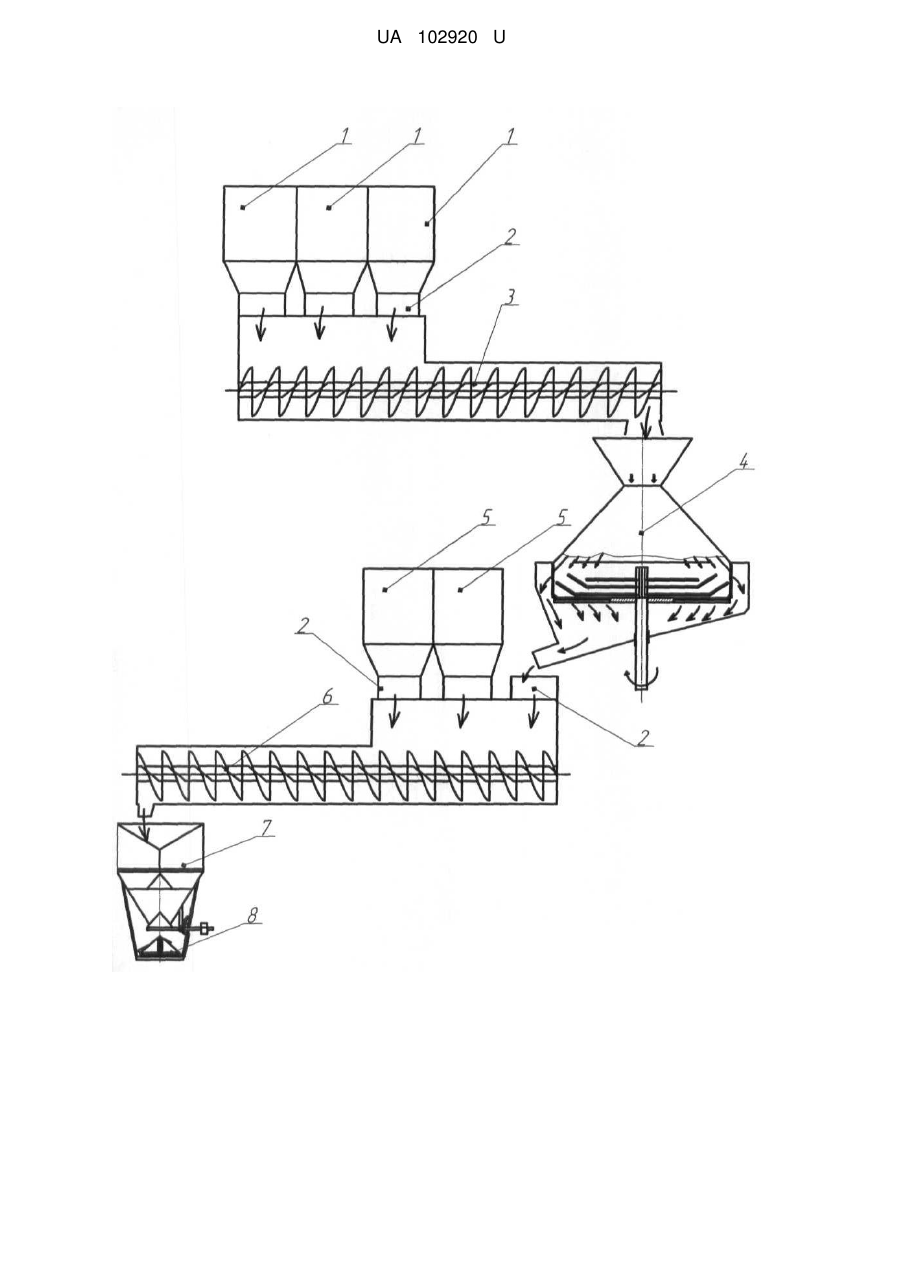

Реферат: Агрегат для потокового приготування комбікормів містить бункери вихідних компонентів та готового комбікорму, дозатори, які розміщені над конвеєрами-змішувачами неподрібнених та подрібнених компонентів комбікормів, що розміщені перед дробаркою. Бункер готового комбікорму обладнано розподільником-зволожувачем комбікорму. UA 102920 U (54) АГРЕГАТ ДЛЯ ПОТОКОВОГО ПРИГОТУВАННЯ КОМБІКОРМІВ UA 102920 U UA 102920 U 5 10 15 20 25 30 35 40 Корисна модель належить до підготовки кормів до згодовування і може бути використана зокрема в комбікормовій промисловості. Відомий агрегат для потокового приготування комбікормів, який містить бункер-дозатор, конвеєр-змішувач подрібнених компонентів комбікормів, дробарку [Патент РФ № 2238015. Установка для приготовления комбикормов. МПК A23N 17/00, Опубл. 20.10.2004]. Агрегат має незручність та неточність в дозуванні, потребує великої кількості накопичувачів як для вихідної сировини, так і для подрібнених компонентів та сумішей, великі енерговитрати. Крім того, порційне змішування добавок, що вводяться в незначних дозах, з подрібненим зерновим компонентом не завжди забезпечує рівномірний розподіл перших в складі комбікорму. Відомий агрегат для потокового приготування комбікормів, вибраний за прототип, який містить бункери вихідних компонентів та готового комбікорму, дозатори, розміщені над конвеєрами-змішувачами не подрібнених та подрібнених компонентів комбікормів, що розміщені між дробаркою [Патент України № 79142. Агрегат для потокового приготування комбікормів. МПК A23N 17/00. Бюл. 12, 2006]. Недоліком прототипу є те, що у ньому не передбачене застосування пристрою для зволоження компонентів комбікормів, що звужує область його застосування, а використання обладнання періодичної дії (порційного змішувача) знижує його продуктивність. В основу корисної моделі поставлена задача вдосконалення агрегату для потокового приготування комбікормів, в якому шляхом обладнання бункера готового комбікорму зволожувачем та використання обладнання тільки безперервної дії, забезпечується можливість приготування зволожених комбікормів та підвищується продуктивність агрегату. Поставлена задача вирішується тим, що в агрегаті для потокового приготування комбікормів, який містить бункери вихідних компонентів та готового комбікорму, дозатори, розміщені над конвеєрами-змішувачами неподрібнених та подрібнених компонентів комбікормів, що розміщені перед дробаркою, бункер готового комбікорму обладнано розподільникомзволожувачем комбікорму. Структурно-технологічна схема агрегату для потокового приготування комбікормів схематично наведена на кресленні. Агрегат включає бункери 1 неподрібнених (зернових) компонентів, дозуючі пристрої 2, конвеєр-змішувач 3 зернових компонентів, дробарку 4, бункери 5 добавок, конвеєр-змішувач 6 подрібнених компонентів комбікормів, бункер 7 готового комбікорму, обладнаний розподільником-зволожувачем 8 комбікорму. Агрегат працює так. Вихідні неподрібнені зернові компоненти завантажують у бункери 1 і дозаторами 2, згідно заданого рецепту комбікорму, подають в змішувач 3 для змішування та подрібнення у дробарці 4. Потім в потік подрібненої суміші, що транспортується після дробарки 4 конвеєромзмішувачем 6, дозовано дозаторами 2, згідно заданого рецепту комбікорму, подають дрібні компоненти з бункерів 5, чим й досягається остаточне перемішування всіх інгредієнтів комбікорму, які подають в бункер 7 готового комбікорму. Для отримання зволожених комбікормів бункер 7 готового комбікорму обладнано розподільником-зволожувачем 8 комбікорму. Обладнання бункера готового комбікорму розподільником-зволожувачем дозволяє готувати зволожені комбікорми, що розширює область застосування агрегату. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Агрегат для потокового приготування комбікормів, що містить бункери вихідних компонентів та готового комбікорму, дозатори, які розміщені над конвеєрами-змішувачами не подрібнених та подрібнених компонентів комбікормів, що розміщені перед дробаркою, який відрізняється тим, що бункер готового комбікорму обладнано розподільником-зволожувачем комбікорму. 1 UA 102920 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
