Банка

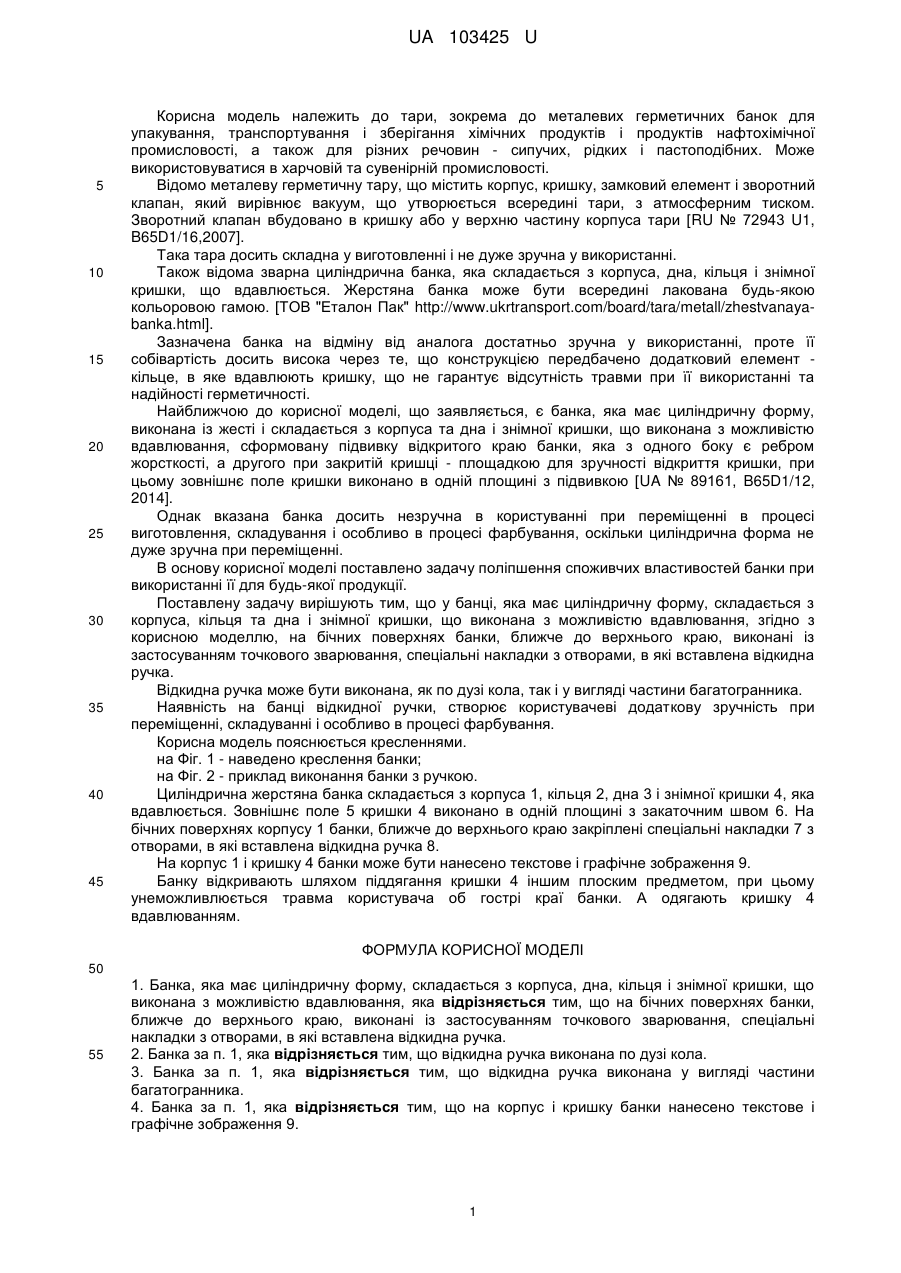

Реферат: Банка, яка має циліндричну форму, складається з корпуса, дна, кільця і знімної кришки, що виконана з можливістю вдавлювання. При цьому на бічних поверхнях банки, ближче до верхнього краю, виконані із застосуванням точкового зварювання, спеціальні накладки з отворами, в які вставлена відкидна ручка. UA 103425 U (54) БАНКА UA 103425 U UA 103425 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до тари, зокрема до металевих герметичних банок для упакування, транспортування і зберігання хімічних продуктів і продуктів нафтохімічної промисловості, а також для різних речовин - сипучих, рідких і пастоподібних. Може використовуватися в харчовій та сувенірній промисловості. Відомо металеву герметичну тару, що містить корпус, кришку, замковий елемент і зворотний клапан, який вирівнює вакуум, що утворюється всередині тари, з атмосферним тиском. Зворотний клапан вбудовано в кришку або у верхню частину корпуса тари [RU № 72943 U1, B65D1/16,2007]. Така тара досить складна у виготовленні і не дуже зручна у використанні. Також відома зварна циліндрична банка, яка складається з корпуса, дна, кільця і знімної кришки, що вдавлюється. Жерстяна банка може бути всередині лакована будь-якою кольоровою гамою. [ТОВ "Еталон Пак" http://www.ukrtransport.com/board/tara/metall/zhestvanayabanka.html]. Зазначена банка на відміну від аналога достатньо зручна у використанні, проте її собівартість досить висока через те, що конструкцією передбачено додатковий елемент кільце, в яке вдавлюють кришку, що не гарантує відсутність травми при її використанні та надійності герметичності. Найближчою до корисної моделі, що заявляється, є банка, яка має циліндричну форму, виконана із жесті і складається з корпуса та дна і знімної кришки, що виконана з можливістю вдавлювання, сформовану підвивку відкритого краю банки, яка з одного боку є ребром жорсткості, а другого при закритій кришці - площадкою для зручності відкриття кришки, при цьому зовнішнє поле кришки виконано в одній площині з підвивкою [UA № 89161, B65D1/12, 2014]. Однак вказана банка досить незручна в користуванні при переміщенні в процесі виготовлення, складування і особливо в процесі фарбування, оскільки циліндрична форма не дуже зручна при переміщенні. В основу корисної моделі поставлено задачу поліпшення споживчих властивостей банки при використанні її для будь-якої продукції. Поставлену задачу вирішують тим, що у банці, яка має циліндричну форму, складається з корпуса, кільця та дна і знімної кришки, що виконана з можливістю вдавлювання, згідно з корисною моделлю, на бічних поверхнях банки, ближче до верхнього краю, виконані із застосуванням точкового зварювання, спеціальні накладки з отворами, в які вставлена відкидна ручка. Відкидна ручка може бути виконана, як по дузі кола, так і у вигляді частини багатогранника. Наявність на банці відкидної ручки, створює користувачеві додаткову зручність при переміщенні, складуванні і особливо в процесі фарбування. Корисна модель пояснюється кресленнями. на Фіг. 1 - наведено креслення банки; на Фіг. 2 - приклад виконання банки з ручкою. Циліндрична жерстяна банка складається з корпуса 1, кільця 2, дна 3 і знімної кришки 4, яка вдавлюється. Зовнішнє поле 5 кришки 4 виконано в одній площині з закаточним швом 6. На бічних поверхнях корпусу 1 банки, ближче до верхнього краю закріплені спеціальні накладки 7 з отворами, в які вставлена відкидна ручка 8. На корпус 1 і кришку 4 банки може бути нанесено текстове і графічне зображення 9. Банку відкривають шляхом піддягання кришки 4 іншим плоским предметом, при цьому унеможливлюється травма користувача об гострі краї банки. А одягають кришку 4 вдавлюванням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Банка, яка має циліндричну форму, складається з корпуса, дна, кільця і знімної кришки, що виконана з можливістю вдавлювання, яка відрізняється тим, що на бічних поверхнях банки, ближче до верхнього краю, виконані із застосуванням точкового зварювання, спеціальні накладки з отворами, в які вставлена відкидна ручка. 2. Банка за п. 1, яка відрізняється тим, що відкидна ручка виконана по дузі кола. 3. Банка за п. 1, яка відрізняється тим, що відкидна ручка виконана у вигляді частини багатогранника. 4. Банка за п. 1, яка відрізняється тим, що на корпус і кришку банки нанесено текстове і графічне зображення 9. 1 UA 103425 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
