Спосіб отримання безперервного вітрового потоку з метою генерації електричної енергії

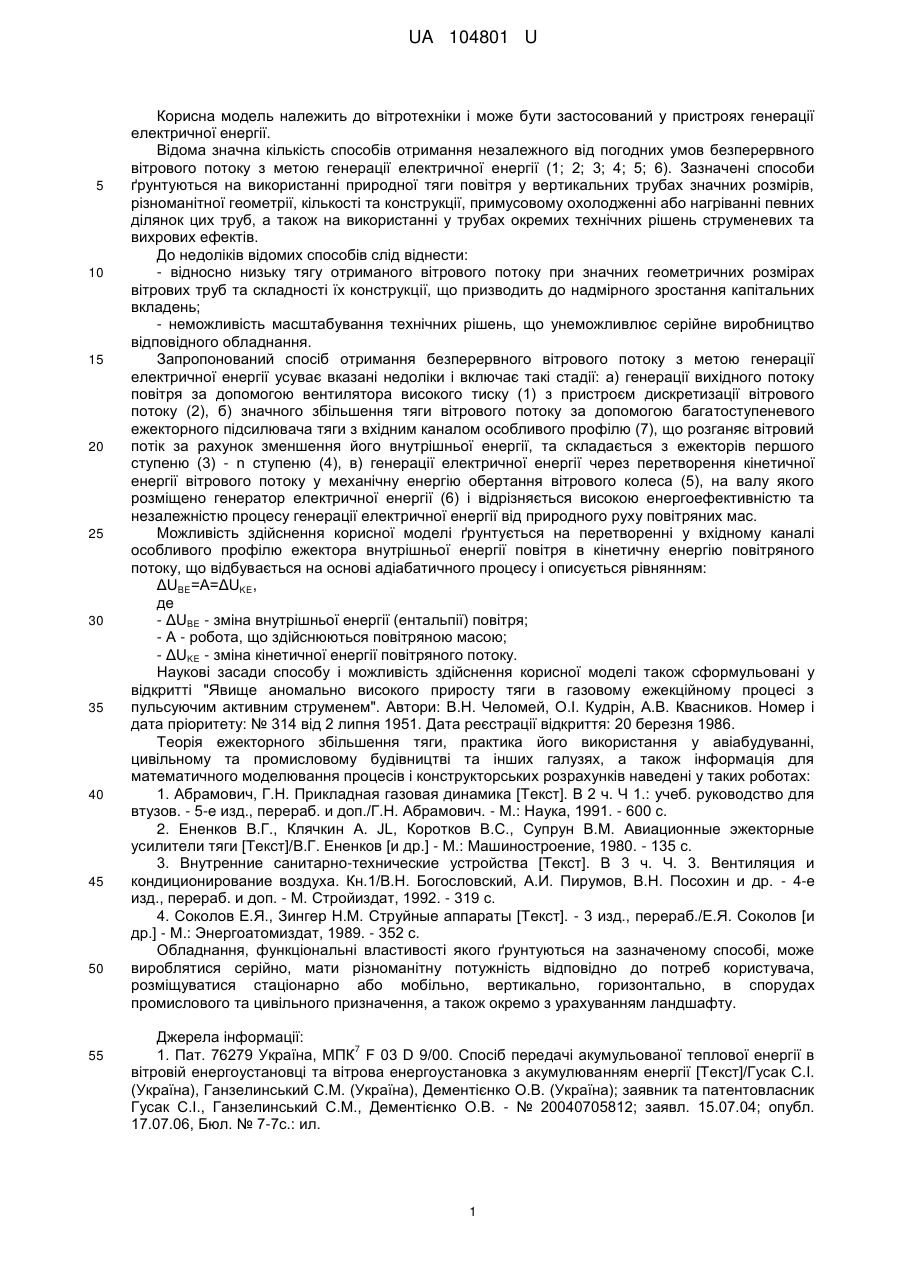

Реферат: Спосіб отримання безперервного вітрового потоку з метою генерації електричної енергії включає стадії: генерації вихідного потоку повітря за допомогою вентилятора високого тиску з пристроєм дискретизації вітрового потоку, значного збільшення тяги вітрового потоку за допомогою багатоступеневого ежекторного підсилювача тяги, генерації електричної енергії через перетворення кінетичної енергії вітрового потоку у механічну енергію обертання вітрового колеса, на валу якого розміщено генератор електричної енергії . UA 104801 U (54) СПОСІБ ОТРИМАННЯ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ UA 104801 U UA 104801 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вітротехніки і може бути застосований у пристроях генерації електричної енергії. Відома значна кількість способів отримання незалежного від погодних умов безперервного вітрового потоку з метою генерації електричної енергії (1; 2; 3; 4; 5; 6). Зазначені способи ґрунтуються на використанні природної тяги повітря у вертикальних трубах значних розмірів, різноманітної геометрії, кількості та конструкції, примусовому охолодженні або нагріванні певних ділянок цих труб, а також на використанні у трубах окремих технічних рішень струменевих та вихрових ефектів. До недоліків відомих способів слід віднести: - відносно низьку тягу отриманого вітрового потоку при значних геометричних розмірах вітрових труб та складності їх конструкції, що призводить до надмірного зростання капітальних вкладень; - неможливість масштабування технічних рішень, що унеможливлює серійне виробництво відповідного обладнання. Запропонований спосіб отримання безперервного вітрового потоку з метою генерації електричної енергії усуває вказані недоліки і включає такі стадії: а) генерації вихідного потоку повітря за допомогою вентилятора високого тиску (1) з пристроєм дискретизації вітрового потоку (2), б) значного збільшення тяги вітрового потоку за допомогою багатоступеневого ежекторного підсилювача тяги з вхідним каналом особливого профілю (7), що розганяє вітровий потік за рахунок зменшення його внутрішньої енергії, та складається з ежекторів першого ступеню (3) - n ступеню (4), в) генерації електричної енергії через перетворення кінетичної енергії вітрового потоку у механічну енергію обертання вітрового колеса (5), на валу якого розміщено генератор електричної енергії (6) і відрізняється високою енергоефективністю та незалежністю процесу генерації електричної енергії від природного руху повітряних мас. Можливість здійснення корисної моделі ґрунтується на перетворенні у вхідному каналі особливого профілю ежектора внутрішньої енергії повітря в кінетичну енергію повітряного потоку, що відбувається на основі адіабатичного процесу і описується рівнянням: ΔUBE=А=ΔUKE, де - ΔUBE - зміна внутрішньої енергії (ентальпії) повітря; - А - робота, що здійснюються повітряною масою; - ΔUKE - зміна кінетичної енергії повітряного потоку. Наукові засади способу і можливість здійснення корисної моделі також сформульовані у відкритті "Явище аномально високого приросту тяги в газовому ежекційному процесі з пульсуючим активним струменем". Автори: В.Н. Челомей, О.І. Кудрін, А.В. Квасников. Номер і дата пріоритету: № 314 від 2 липня 1951. Дата реєстрації відкриття: 20 березня 1986. Теорія ежекторного збільшення тяги, практика його використання у авіабудуванні, цивільному та промисловому будівництві та інших галузях, а також інформація для математичного моделювання процесів і конструкторських розрахунків наведені у таких роботах: 1. Абрамович, Г.Н. Прикладная газовая динамика [Текст]. В 2 ч. Ч 1.: учеб. руководство для втузов. - 5-е изд., перераб. и доп./Г.Н. Абрамович. - М.: Наука, 1991. - 600 с. 2. Ененков В.Г., Клячкин A. JL, Коротков В.С., Супрун В.М. Авиационные эжекторные усилители тяги [Текст]/В.Г. Ененков [и др.] - М.: Машиностроение, 1980. - 135 с. 3. Внутренние санитарно-технические устройства [Текст]. В 3 ч. Ч. 3. Вентиляция и кондиционирование воздуха. Кн.1/В.Н. Богословский, А.И. Пирумов, В.Н. Посохин и др. - 4-е изд., перераб. и доп. - М. Стройиздат, 1992. - 319 с. 4. Соколов Е.Я., Зингер Н.М. Струйные аппараты [Текст]. - 3 изд., перераб./Е.Я. Соколов [и др.] - М.: Энергоатомиздат, 1989. - 352 с. Обладнання, функціональні властивості якого ґрунтуються на зазначеному способі, може вироблятися серійно, мати різноманітну потужність відповідно до потреб користувача, розміщуватися стаціонарно або мобільно, вертикально, горизонтально, в спорудах промислового та цивільного призначення, а також окремо з урахуванням ландшафту. Джерела інформації: 7 1. Пат. 76279 Україна, МПК F 03 D 9/00. Спосіб передачі акумульованої теплової енергії в вітровій енергоустановці та вітрова енергоустановка з акумулюванням енергії [Текст]/Гусак С.І. (Україна), Ганзелинський С.М. (Україна), Дементієнко О.В. (Україна); заявник та патентовласник Гусак С.І., Ганзелинський С.М., Дементієнко О.В. - № 20040705812; заявл. 15.07.04; опубл. 17.07.06, Бюл. № 7-7с.: ил. 1 UA 104801 U 7 5 10 15 20 25 30 2. Пат. 95740 Україна, МПК F 02 D 3/00, F 02 D 11/00, F 03 D 3/04 (2006.01), F 03 D 7/02 (2006.01), F 03 D 11/00. Ежекційна вітрова електростанція Димєнка [Текст]/Димєнко Л.О. (Україна), Одрінський О.Ю. (Україна), Димєнко Л.О. (Україна), Дмитренко В.В. (Україна); заявник та патентовласник Димєнко Л.О. - № а201009794; заявл. 06.08.10; опубл. 25.08.11, Бюл. № 16 3 с.: ил. 7 3. Пат. 2504685 Россия, МПК F 03 D 1/02 (2006.01), F 03 D 11/00 (2006.01). Ветровая электростанция [Текст]/Перфилов А.А. (Россия); заявник та патентовласник Перфилов А.А. - № 2012152209/06; заявл. 04.12.12; опубл. 20.01.14 Бюл. № 2 - 9 с.: ил. 7 4. Пат. 2339842 Россия, МПК F 03 D 9/00 (2006.01). Способ работы ветроэнергетической системы и ветроэнергетическая система [Текст] / Гусак С.И. (Украина), Ганзелинский С.Н. (Украина), Дементиенко А.В. (Украина); заявник та патентовласник Гусак С.И., Ганзелинский С.Н., Дементиенко А.В. - № 2007114395/06; заявл. 16.04.07; опубл. 27.11.08 Бюл. № 33 - 26 с.: ил. 4 5. Пат. 20120175882 США, МПК F 03 D 9/00 (2006.01). Injector venturi accelerated, wind turbine [Text]/Sterling P. J., Sterling Z., Sterling K., Woods G. (США) - № 12/930542; заявл. 10.01.12; опубл. 12.07.12. - 11 с.: ил. 4 6. Пат. 6590300 США, МПК F 03 D 9/00 (2006.01). Cyclonic or anti-cyclonic conversion tower [Text]/Preito Santiago F. J. (Испания) - № 09/979,604; заявл. 19.05.00; опубл. 08.07.03. - 20 с.: ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб отримання безперервного вітрового потоку з метою генерації електричної енергії, що включає стадії: генерації вихідного потоку повітря за допомогою вентилятора високого тиску з пристроєм дискретизації вітрового потоку, значного збільшення тяги вітрового потоку за допомогою багатоступеневого ежекторного підсилювача тяги з вхідним каналом особливого профілю, що розганяє вітровий потік за рахунок зменшення його внутрішньої енергії, генерації електричної енергії через перетворення кінетичної енергії вітрового потоку у механічну енергію обертання вітрового колеса, на валу якого розміщено генератор електричної енергії і відрізняється високою енергоефективністю та незалежністю процесу генерації електричної енергії від природного руху повітряних мас. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
