Кавітаційне сопло
Номер патенту: 105578
Опубліковано: 26.05.2014
Автори: Анісімов Володимир Володимирович, Єрмаков Петро Петрович
Формула / Реферат

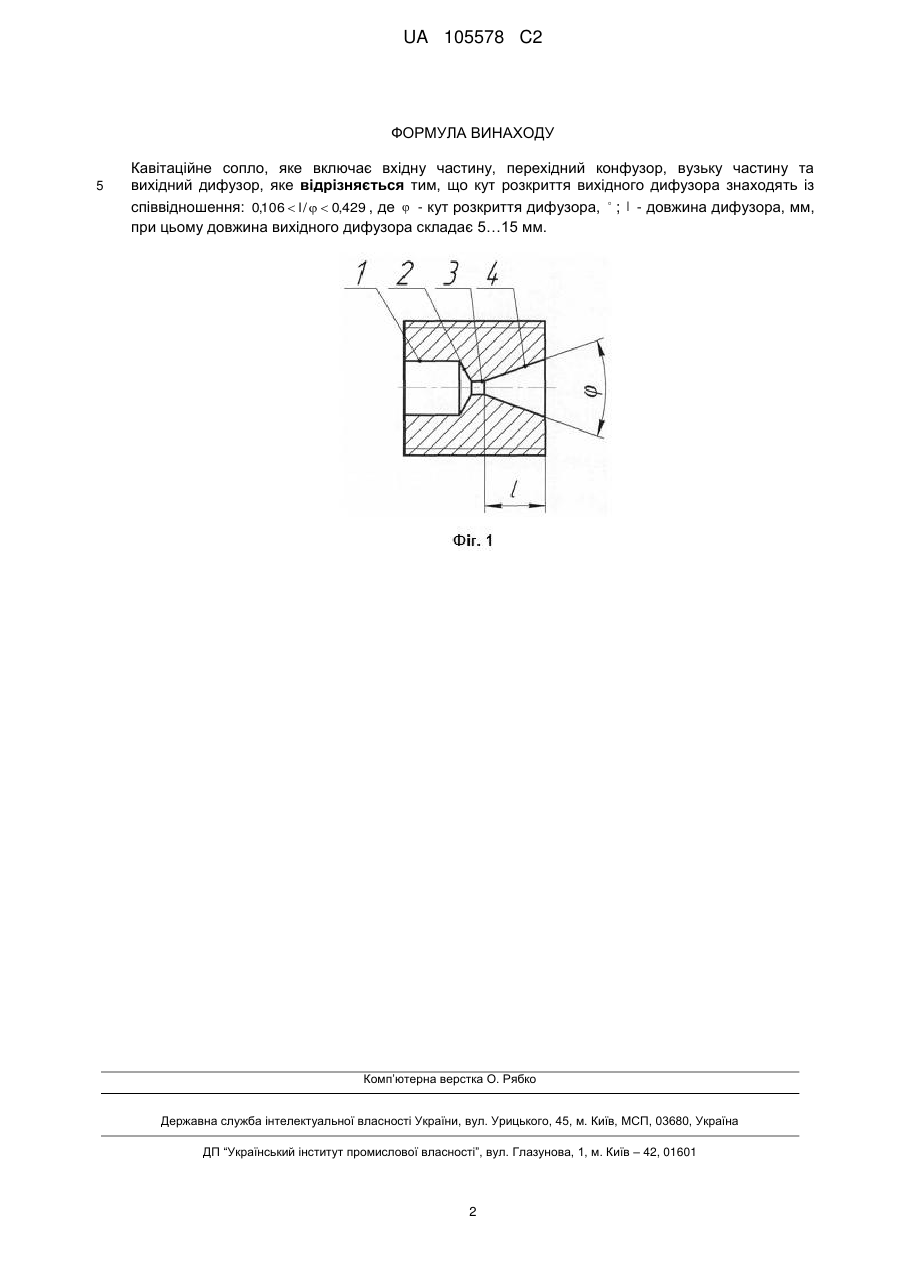

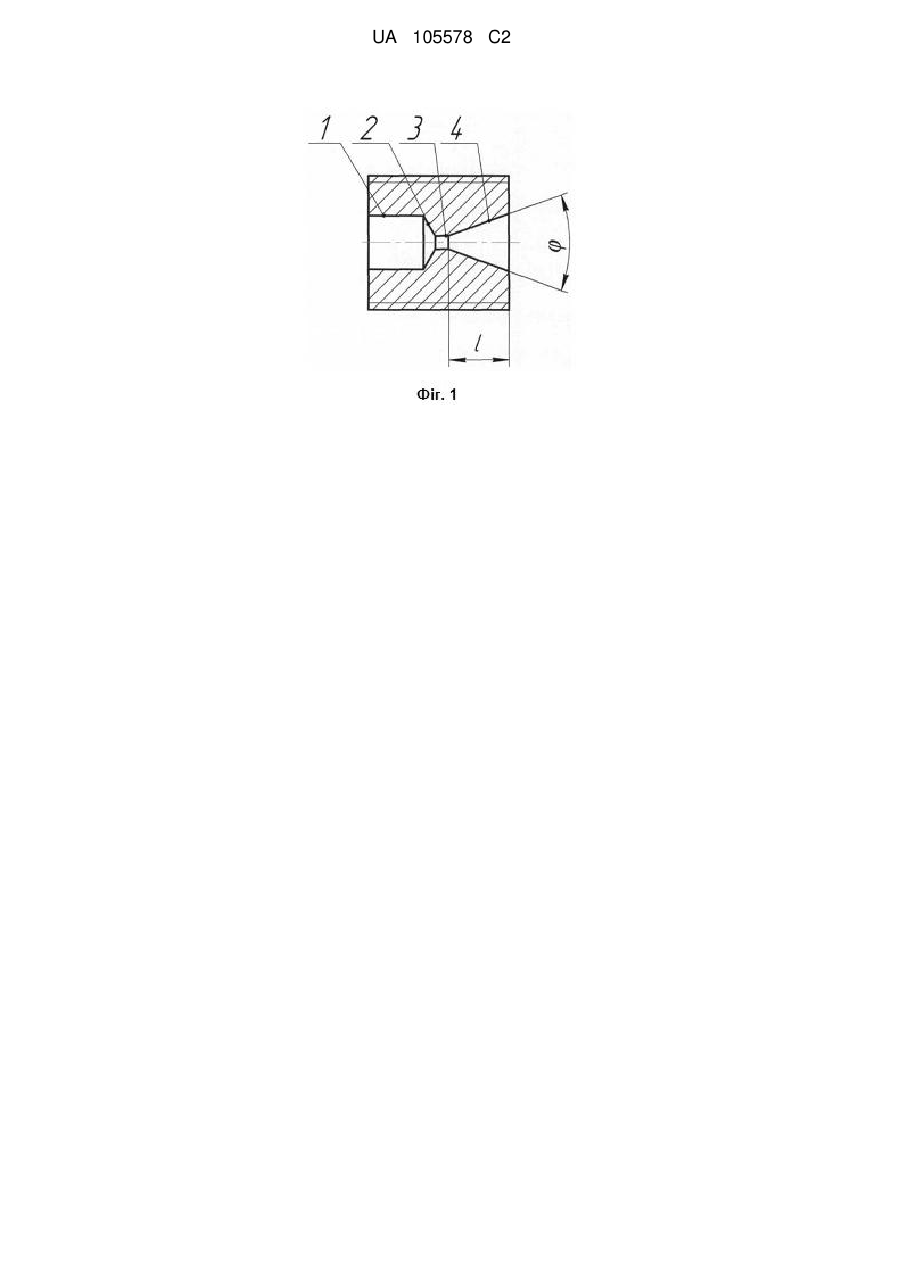

Кавітаційне сопло, яке включає вхідну частину, перехідний конфузор, вузьку частину та вихідний дифузор, яке відрізняється тим, що кут розкриття вихідного дифузора знаходять із співвідношення:
, де
- кут розкриття дифузора,
;
- довжина дифузора, мм, при цьому довжина вихідного дифузора складає 5…15 мм.
Текст

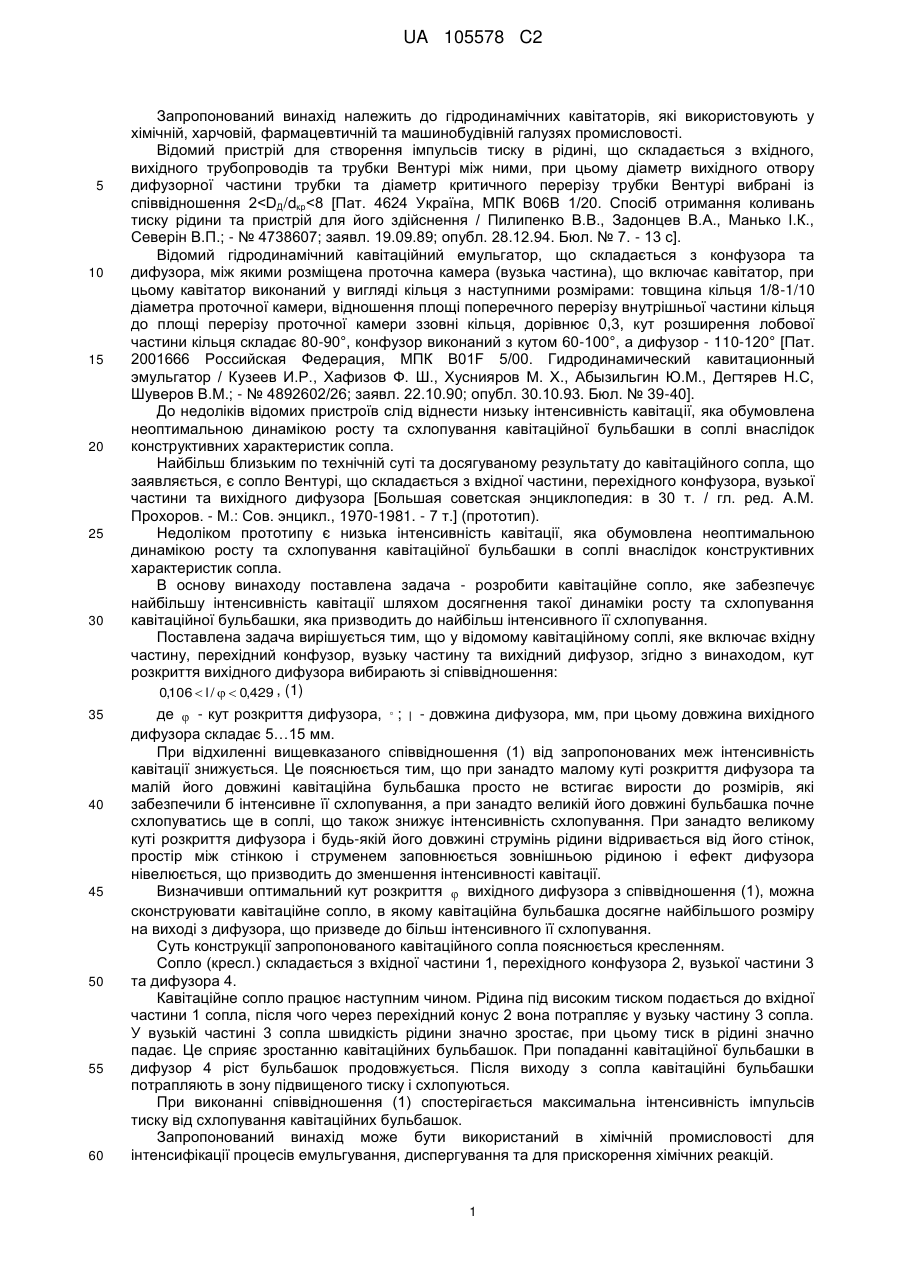

Реферат: Винахід належить до гідродинамічних кавітаторів і може бути застосований у хімічній, харчовій, фармацевтичній та машинобудівній галузях промисловості. Кавітаційне сопло включає вхідну частину, перехідний конфузор, вузьку частину та вихідний дифузор. Кут розкриття вихідного дифузора вибирають із співвідношення: 0,106 l / 0,429 , де l - кут розкриття дифузора, l ; l довжина дифузора, мм. При цьому довжина вихідного дифузора складає 5…15 мм. Квітаційне сопло забезпечує найбільшу інтенсивність кавітації шляхом досягнення такої динаміки росту та схлопування кавітаційної бульбашки, яка приводить до найбільш інтенсивного її схлопування. UA 105578 C2 (12) UA 105578 C2 UA 105578 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований винахід належить до гідродинамічних кавітаторів, які використовують у хімічній, харчовій, фармацевтичній та машинобудівній галузях промисловості. Відомий пристрій для створення імпульсів тиску в рідині, що складається з вхідного, вихідного трубопроводів та трубки Вентурі між ними, при цьому діаметр вихідного отвору дифузорної частини трубки та діаметр критичного перерізу трубки Вентурі вибрані із співвідношення 2
ДивитисяДодаткова інформація
Автори англійськоюYermakov Petro Petrovych
Автори російськоюЕрмаков Петр Петрович
МПК / Мітки
Мітки: кавітаційне, сопло
