Спосіб рекультивації земель, порушених відкритими гірничими роботами

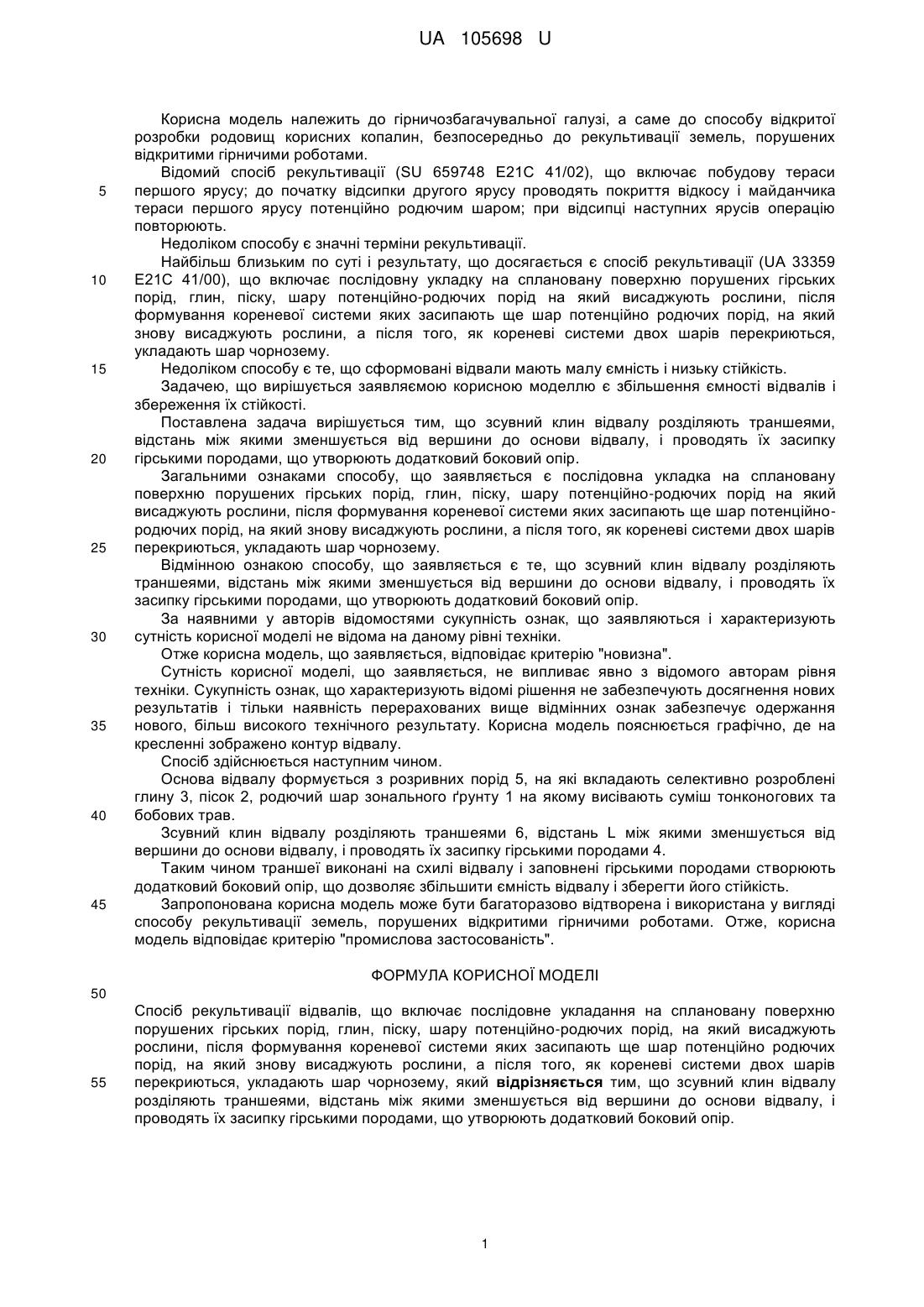

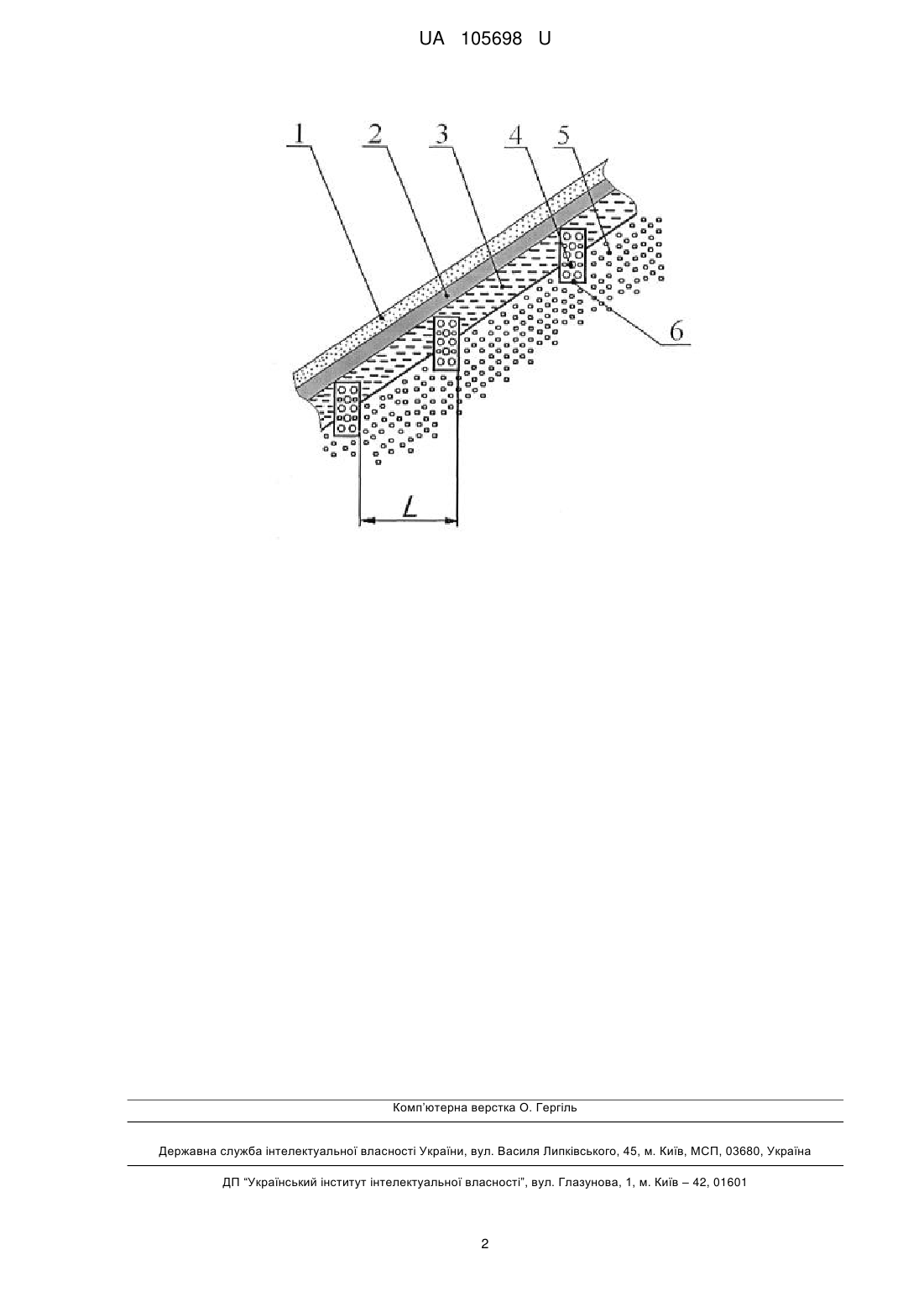

Реферат: Спосіб рекультивації відвалів включає послідовне укладання на сплановану поверхню порушених гірських порід, глин, піску, шару потенційно-родючих порід, на який висаджують рослини, після формування кореневої системи яких засипають ще шар потенційно родючих порід, на який знову висаджують рослини. Після того, як кореневі системи двох шарів перекриються, укладають шар чорнозему. Зсувний клин відвалу розділяють траншеями, відстань між якими зменшується від вершини до основи відвалу, і проводять їх засипку гірськими породами, що утворюють додатковий боковий опір. UA 105698 U (12) UA 105698 U UA 105698 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничозбагачувальної галузі, а саме до способу відкритої розробки родовищ корисних копалин, безпосередньо до рекультивації земель, порушених відкритими гірничими роботами. Відомий спосіб рекультивації (SU 659748 Е21С 41/02), що включає побудову тераси першого ярусу; до початку відсипки другого ярусу проводять покриття відкосу і майданчика тераси першого ярусу потенційно родючим шаром; при відсипці наступних ярусів операцію повторюють. Недоліком способу є значні терміни рекультивації. Найбільш близьким по суті і результату, що досягається є спосіб рекультивації (UA 33359 Е21С 41/00), що включає послідовну укладку на сплановану поверхню порушених гірських порід, глин, піску, шару потенційно-родючих порід на який висаджують рослини, після формування кореневої системи яких засипають ще шар потенційно родючих порід, на який знову висаджують рослини, а після того, як кореневі системи двох шарів перекриються, укладають шар чорнозему. Недоліком способу є те, що сформовані відвали мають малу ємність і низьку стійкість. Задачею, що вирішується заявляємою корисною моделлю є збільшення ємності відвалів і збереження їх стійкості. Поставлена задача вирішується тим, що зсувний клин відвалу розділяють траншеями, відстань між якими зменшується від вершини до основи відвалу, і проводять їх засипку гірськими породами, що утворюють додатковий боковий опір. Загальними ознаками способу, що заявляється є послідовна укладка на сплановану поверхню порушених гірських порід, глин, піску, шару потенційно-родючих порід на який висаджують рослини, після формування кореневої системи яких засипають ще шар потенційнородючих порід, на який знову висаджують рослини, а після того, як кореневі системи двох шарів перекриються, укладають шар чорнозему. Відмінною ознакою способу, що заявляється є те, що зсувний клин відвалу розділяють траншеями, відстань між якими зменшується від вершини до основи відвалу, і проводять їх засипку гірськими породами, що утворюють додатковий боковий опір. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено контур відвалу. Спосіб здійснюється наступним чином. Основа відвалу формується з розривних порід 5, на які вкладають селективно розроблені глину 3, пісок 2, родючий шар зонального ґрунту 1 на якому висівають суміш тонконогових та бобових трав. Зсувний клин відвалу розділяють траншеями 6, відстань L між якими зменшується від вершини до основи відвалу, і проводять їх засипку гірськими породами 4. Таким чином траншеї виконані на схилі відвалу і заповнені гірськими породами створюють додатковий боковий опір, що дозволяє збільшити ємність відвалу і зберегти його стійкість. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді способу рекультивації земель, порушених відкритими гірничими роботами. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб рекультивації відвалів, що включає послідовне укладання на сплановану поверхню порушених гірських порід, глин, піску, шару потенційно-родючих порід, на який висаджують рослини, після формування кореневої системи яких засипають ще шар потенційно родючих порід, на який знову висаджують рослини, а після того, як кореневі системи двох шарів перекриються, укладають шар чорнозему, який відрізняється тим, що зсувний клин відвалу розділяють траншеями, відстань між якими зменшується від вершини до основи відвалу, і проводять їх засипку гірськими породами, що утворюють додатковий боковий опір. 1 UA 105698 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
