Пристрій для введення лікувальних засобів

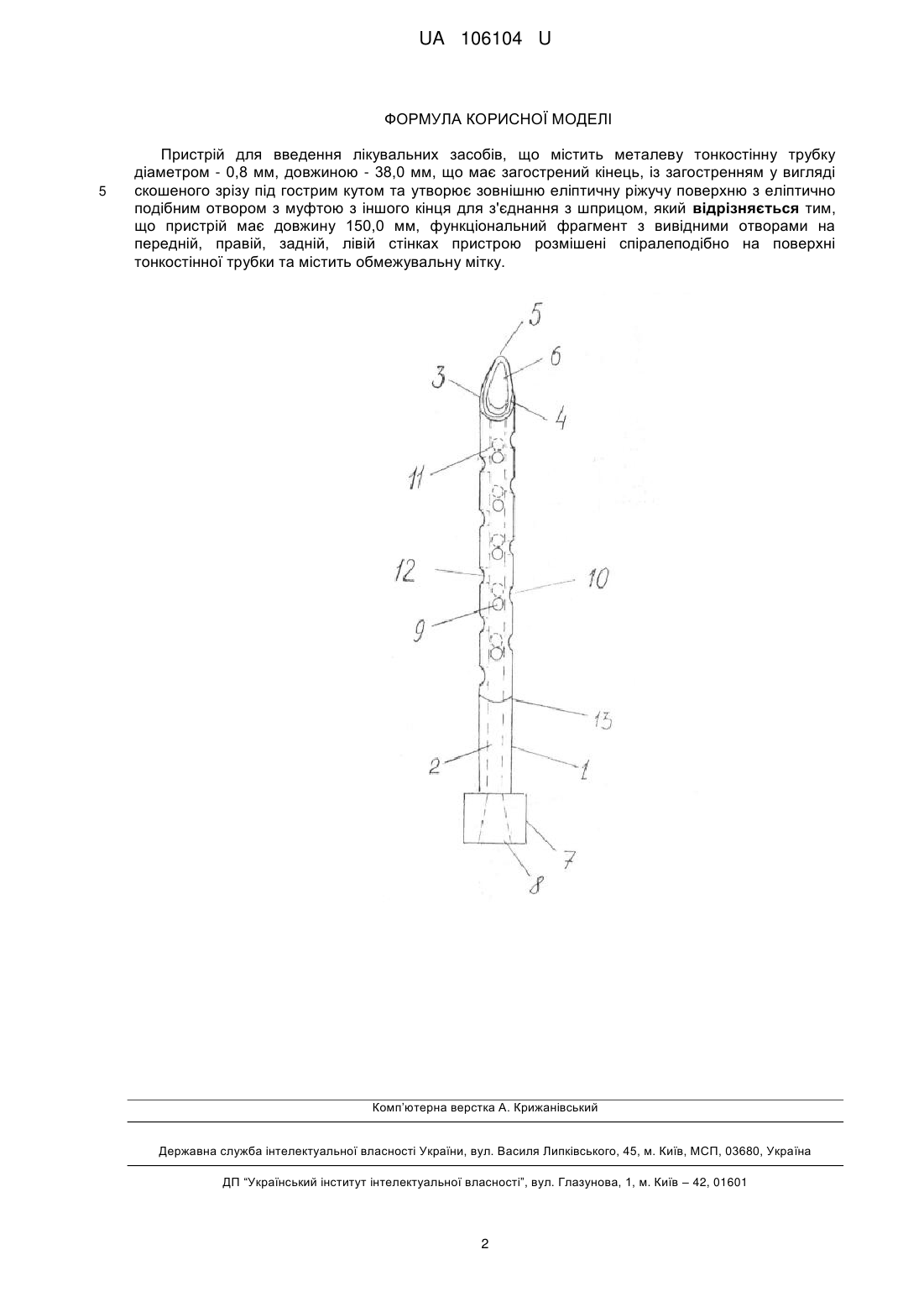

Реферат: Пристрій для введення лікувальних засобів містить металеву тонкостінну трубку діаметром 0,8 мм, довжиною - 38,0 мм, що має загострений кінець, із загостренням у вигляді скошеного зрізу під гострим кутом та утворює зовнішню еліптичну ріжучу поверхню з еліптично подібним отвором з муфтою з іншого кінця для з'єднання з шприцом. Пристрій має довжину 150,0 мм, функціональний фрагмент з вивідними отворами на передній, правій, задній, лівій стінках пристрою розмішені спіралеподібно на поверхні тонкостінної трубки та містить обмежувальну мітку. UA 106104 U (12) UA 106104 U UA 106104 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки та використовується для підшкірного введення лікувальних засобів для інфільтрації підшкірно - жирової тканини по ходу пошкодженої патологічним процесом підшкірної вени нижньої кінцівки з метою захисту вводять розчин Кляйна. Відома голка містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець із загостренням у вигляді скошеного зрізу під гострим кутом та утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором з муфтою з іншого кінця для з'єднання з шприцом. [1] Недоліком відомої голки є те, що виведення лікувальних засобів проходить через еліптичноподібний отвір в незначну обмежену ділянку тканини за одне введення. В основу корисної моделі поставлено задачу удосконалити відому голку та створити пристрій для введення лікувальних засобів шляхом конструктивних змін дистального функціонального фрагмента збільшивши довжину та надати функцію виведення лікувальних засобів, завдяки яким досягають рівномірне введення з насиченням лікувальних засобів у велику ділянку тканин за одне введення. Поставлена задача вирішує пристрій для введення лікувальних засобів довжиною 150,0 мм та містить тонкостінну трубку з гострим кінцем із загостренням у вигляді скошеного зрізу під гострим кутом та утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором з зовнішнім та внутрішнім еліптичними краями, муфту з іншого кінця для з'єднання з шприцом, пристрій поділений на два фрагменти, дистальний фрагмент - дві третини, функціональний з отворами, проксимальний фрагмент - одна третина, з провідниковою та провідною функцією, вивідні отвори на передній стінці пристрою розмішені на 10,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та через кожні 10,0 мм до обмежувальної мітки, вивідні отвори на правій стінці пристрою розмішені на 3,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та через кожні 10,0 мм від попереднього отвору до обмежувальної мітки, вивідні отвори на задній стінці пристрою розмішені на 5,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та через кожні 10,0 мм від попереднього отвору до обмежувальної мітки, вивідні отвори на лівій стінці пристрою розміщені на 7,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та через кожні 10,0 мм від попереднього отвору до обмежувальної мітки, вивідні отвори функціонального фрагмента пристрою розмішені спіралеподібно на поверхні тонкостінної трубки, отвори одного діаметра з каналом пристрою, мітка як орієнтир межі введення пристрою в тканини та насичення лікувальними засобами. Пристрій для введення лікувальних засобів довжиною 150,0 мм, що містить тонкостінну трубку - 1 , канал трубки — 2, зовнішній еліптичний край гострого закінчення пристрою - 3, внутрішній еліптичний край гострого закінчення пристрою-4, еліптичний край гострого закінчення кінця пристрою - 5, вивідний отвір пристрою - 6, муфта пристрою - 7, простір для з’єднання з канюлею шприца - 8, вивідні отвори на передній стінці пристрою - 9, вивідні отвори на правій стінці пристрою - 10, вивідні отвори на задній стінці пристрою - 11, вивідні отвори на лівій стінні пристрою - 12, обмежувальна мітка - 13. Корисна модель працює таким чином: ділянку шкіри перед введенням пристрою обробляють розчином 96 градусною спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, еліптичним краєм гострого закінчення пристрою -5 проколюють ділянку шкіри та вводять пристрій в необхідні тканини до мітки - 13 при введенні, лікувальні засоби, через всі отвори пристрою, що зменшує кількість проколювань шкіри. Суть корисної моделі пояснює креслення, де зображено пристрій для введення лікувальних засобів. Тонкостінна трубка - 1, канал трубки - 2, зовнішній еліптичний край гострого закінчення пристрою-3, внутрішній еліптичний край гострого закінчення пристрою - 4, еліптичний край гострого закінчення кінця голки - 5, вивідний отвір пристрою - 6, муфта пристрою - 7, простір для з'єднання з канюлею шприца - 8, вивідні отвори на передній стінці пристрою-9, вивідні отвори на правій стінці пристрою – 10, вивідні отвори на задній стінці пристрою - 11 , вивідні отвори на лівій стінці пристрою - 12, обмежувальна мітка - 13. При використанні запропонованого пристрою для введення лікувальних засобів досягають рівномірного виведення лікувальних засобів у велику, розширену ділянку тканини за одне введення. Література: 1. ШПРИЦ 10 мл. ЛУЄРА . ЮРІЯ-ФАРМ. ТУУ 33.1 - 30109129 -001: 2007 . м. Черкаси, вул. Чегеринська, 21. 60 1 UA 106104 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для введення лікувальних засобів, що містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець, із загостренням у вигляді скошеного зрізу під гострим кутом та утворює зовнішню еліптичну ріжучу поверхню з еліптично подібним отвором з муфтою з іншого кінця для з'єднання з шприцом, який відрізняється тим, що пристрій має довжину 150,0 мм, функціональний фрагмент з вивідними отворами на передній, правій, задній, лівій стінках пристрою розмішені спіралеподібно на поверхні тонкостінної трубки та містить обмежувальну мітку. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
