Азотна адсорбційна відцентрова станція нафтогазопромислу

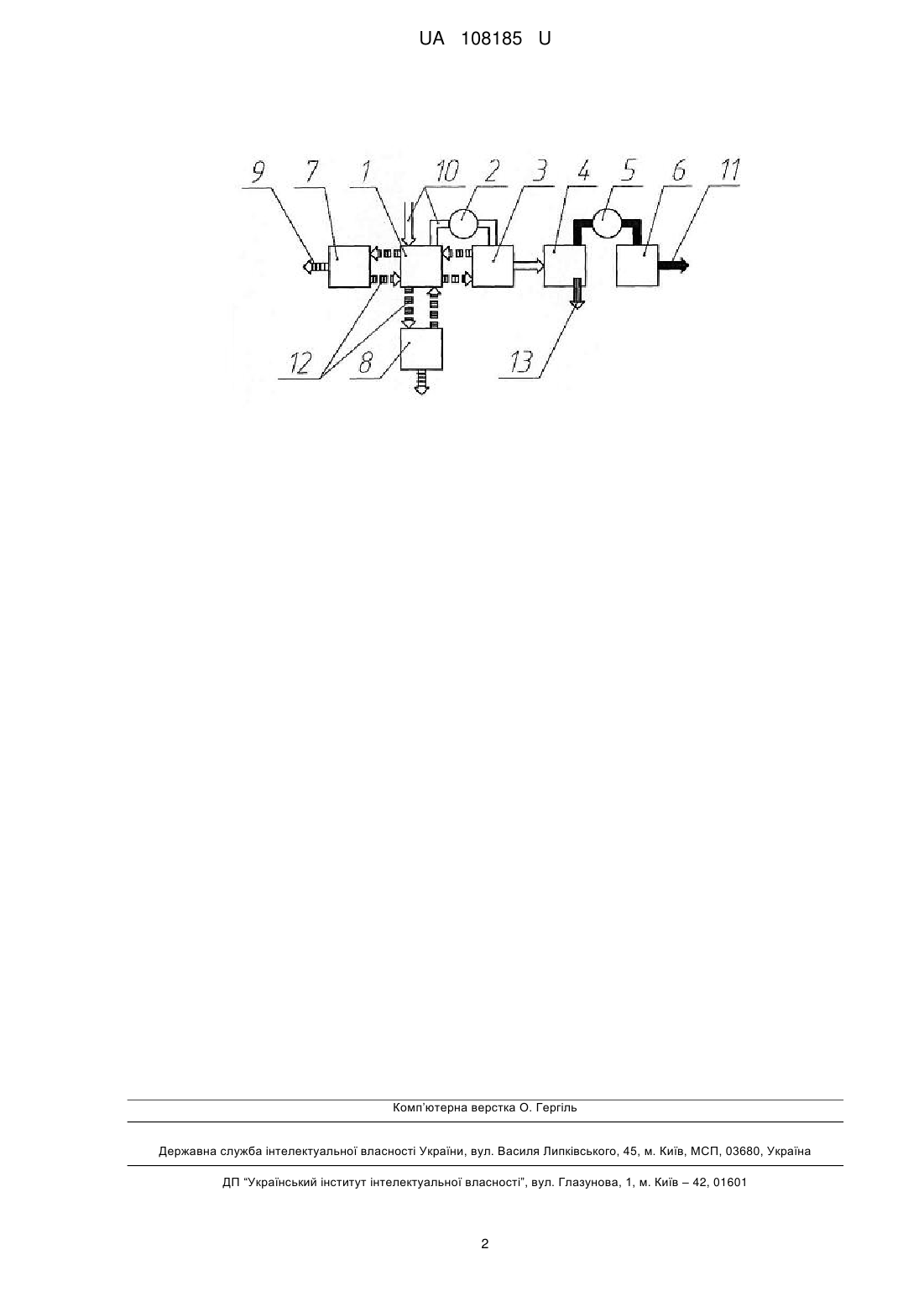

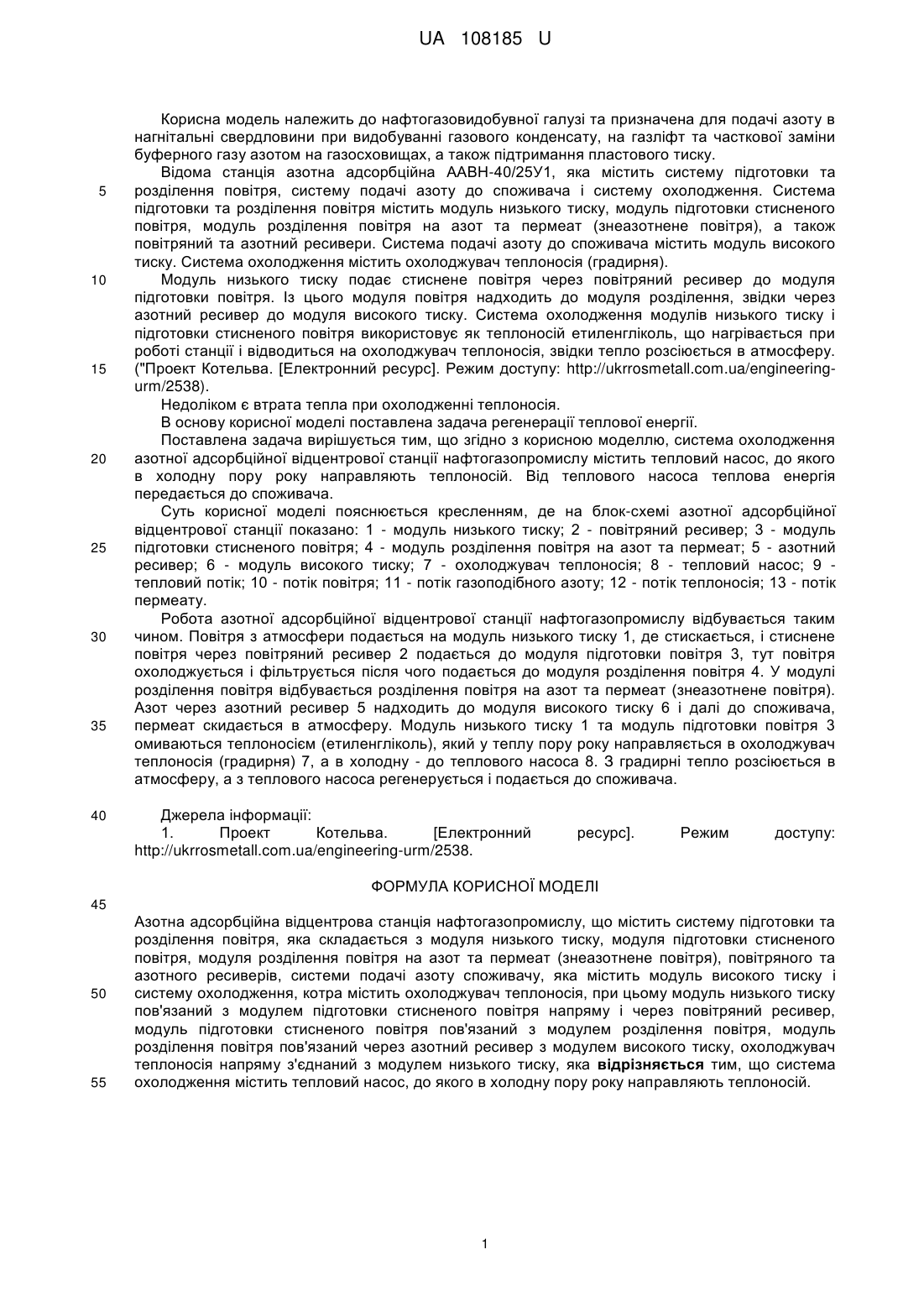

Реферат: Азотна адсорбційна відцентрова станція нафтогазопромислу містить систему підготовки та розділення повітря, яка складається з модуля низького тиску, модуля підготовки стисненого повітря, модуля розділення повітря на азот та пермеат (знеазотнене повітря), повітряного та азотного ресиверів, системи подачі азоту споживачу, яка містить модуль високого тиску і систему охолодження, котра містить охолоджувач теплоносія, при цьому модуль низького тиску пов'язаний з модулем підготовки стисненого повітря напряму і через повітряний ресивер, модуль підготовки стисненого повітря пов'язаний з модулем розділення повітря, модуль розділення повітря пов'язаний через азотний ресивер з модулем високого тиску, охолоджувач теплоносія напряму з'єднаний з модулем низького тиску. Система охолодження має тепловий насос, до якого в холодну пору року направляють теплоносій. UA 108185 U (54) АЗОТНА АДСОРБЦІЙНА ВІДЦЕНТРОВА СТАНЦІЯ НАФТОГАЗОПРОМИСЛУ UA 108185 U UA 108185 U 5 10 15 20 25 30 35 40 Корисна модель належить до нафтогазовидобувної галузі та призначена для подачі азоту в нагнітальні свердловини при видобуванні газового конденсату, на газліфт та часткової заміни буферного газу азотом на газосховищах, а також підтримання пластового тиску. Відома станція азотна адсорбційна ААВН-40/25У1, яка містить систему підготовки та розділення повітря, систему подачі азоту до споживача і систему охолодження. Система підготовки та розділення повітря містить модуль низького тиску, модуль підготовки стисненого повітря, модуль розділення повітря на азот та пермеат (знеазотнене повітря), а також повітряний та азотний ресивери. Система подачі азоту до споживача містить модуль високого тиску. Система охолодження містить охолоджувач теплоносія (градирня). Модуль низького тиску подає стиснене повітря через повітряний ресивер до модуля підготовки повітря. Із цього модуля повітря надходить до модуля розділення, звідки через азотний ресивер до модуля високого тиску. Система охолодження модулів низького тиску і підготовки стисненого повітря використовує як теплоносій етиленгліколь, що нагрівається при роботі станції і відводиться на охолоджувач теплоносія, звідки тепло розсіюється в атмосферу. ("Проект Котельва. [Електронний ресурс]. Режим доступу: http://ukrrosmetall.com.ua/engineeringurm/2538). Недоліком є втрата тепла при охолодженні теплоносія. В основу корисної моделі поставлена задача регенерації теплової енергії. Поставлена задача вирішується тим, що згідно з корисною моделлю, система охолодження азотної адсорбційної відцентрової станції нафтогазопромислу містить тепловий насос, до якого в холодну пору року направляють теплоносій. Від теплового насоса теплова енергія передається до споживача. Суть корисної моделі пояснюється кресленням, де на блок-схемі азотної адсорбційної відцентрової станції показано: 1 - модуль низького тиску; 2 - повітряний ресивер; 3 - модуль підготовки стисненого повітря; 4 - модуль розділення повітря на азот та пермеат; 5 - азотний ресивер; 6 - модуль високого тиску; 7 - охолоджувач теплоносія; 8 - тепловий насос; 9 тепловий потік; 10 - потік повітря; 11 - потік газоподібного азоту; 12 - потік теплоносія; 13 - потік пермеату. Робота азотної адсорбційної відцентрової станції нафтогазопромислу відбувається таким чином. Повітря з атмосфери подається на модуль низького тиску 1, де стискається, і стиснене повітря через повітряний ресивер 2 подається до модуля підготовки повітря 3, тут повітря охолоджується і фільтрується після чого подається до модуля розділення повітря 4. У модулі розділення повітря відбувається розділення повітря на азот та пермеат (знеазотнене повітря). Азот через азотний ресивер 5 надходить до модуля високого тиску 6 і далі до споживача, пермеат скидається в атмосферу. Модуль низького тиску 1 та модуль підготовки повітря 3 омиваються теплоносієм (етиленгліколь), який у теплу пору року направляється в охолоджувач теплоносія (градирня) 7, а в холодну - до теплового насоса 8. З градирні тепло розсіюється в атмосферу, а з теплового насоса регенерується і подається до споживача. Джерела інформації: 1. Проект Котельва. [Електронний http://ukrrosmetall.com.ua/engineering-urm/2538. ресурс]. Режим доступу: ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Азотна адсорбційна відцентрова станція нафтогазопромислу, що містить систему підготовки та розділення повітря, яка складається з модуля низького тиску, модуля підготовки стисненого повітря, модуля розділення повітря на азот та пермеат (знеазотнене повітря), повітряного та азотного ресиверів, системи подачі азоту споживачу, яка містить модуль високого тиску і систему охолодження, котра містить охолоджувач теплоносія, при цьому модуль низького тиску пов'язаний з модулем підготовки стисненого повітря напряму і через повітряний ресивер, модуль підготовки стисненого повітря пов'язаний з модулем розділення повітря, модуль розділення повітря пов'язаний через азотний ресивер з модулем високого тиску, охолоджувач теплоносія напряму з'єднаний з модулем низького тиску, яка відрізняється тим, що система охолодження містить тепловий насос, до якого в холодну пору року направляють теплоносій. 1 UA 108185 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
