Пристрій для рентгенологічного дослідження ділянки надп’ятково-гомілкового суглоба

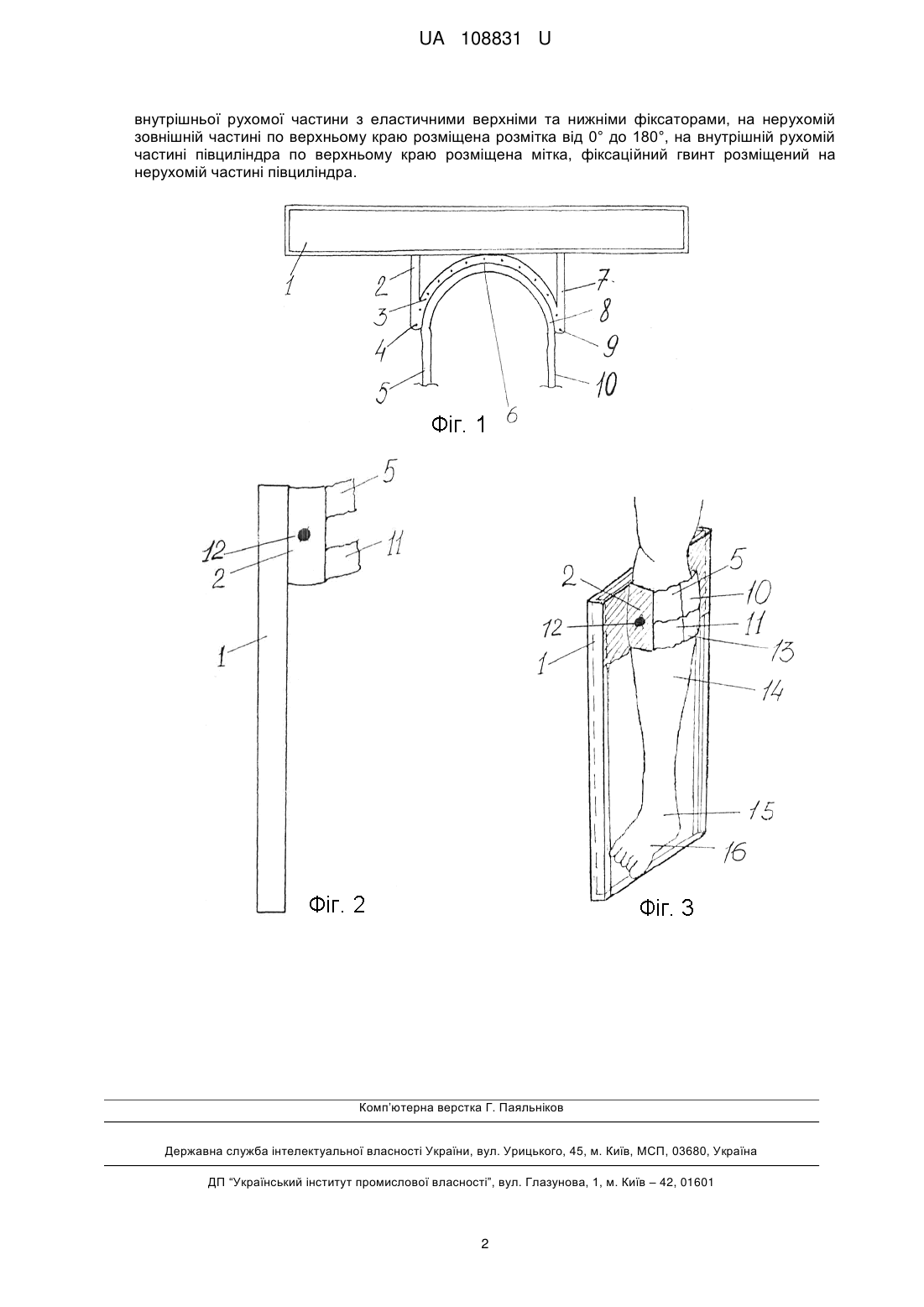

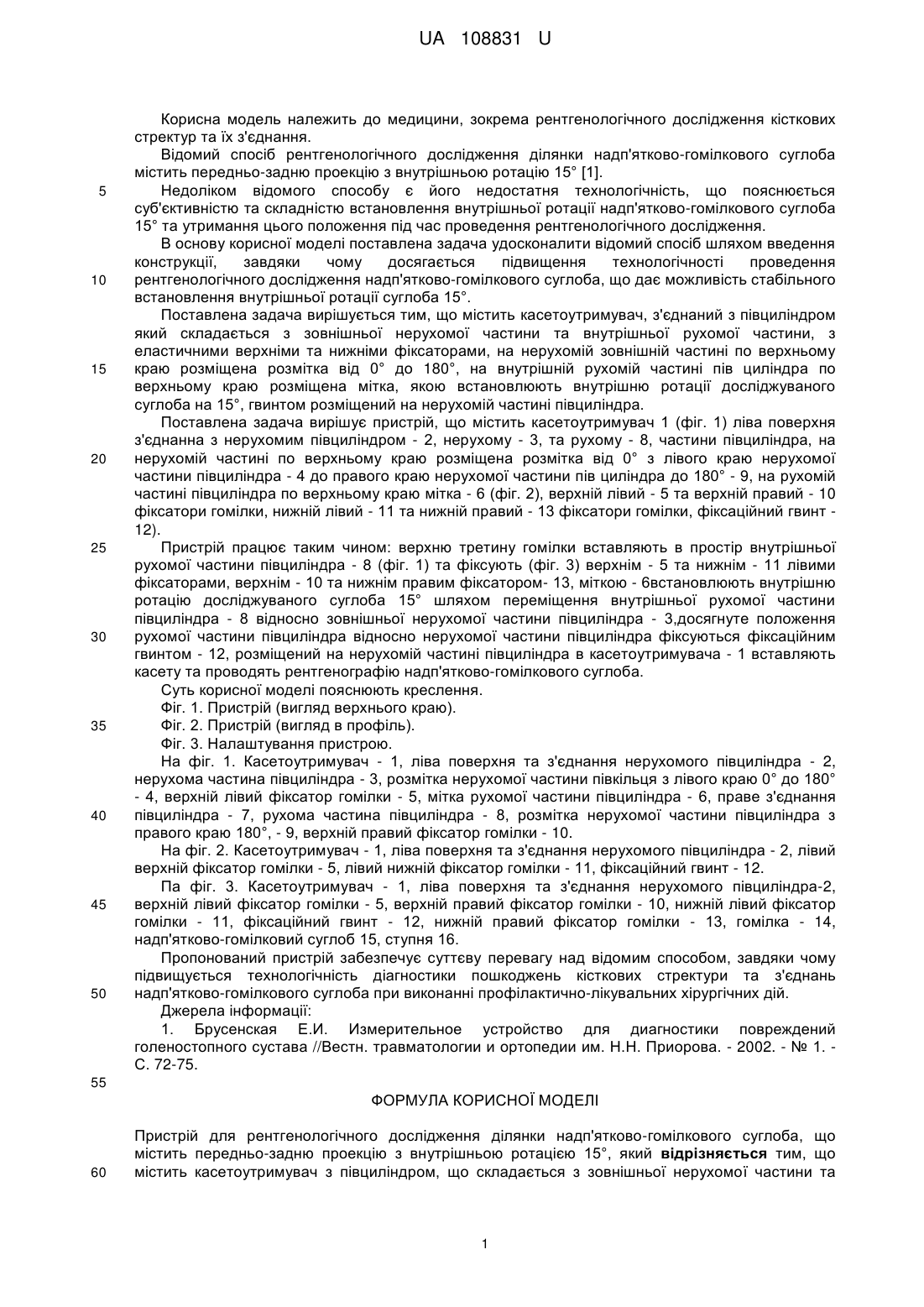

Реферат: Пристрій для рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба містить передньо-задню проекцію з внутрішньою ротацією 15°. Містить касетоутримувач з півциліндром, що складається з зовнішньої нерухомої частини та внутрішньої рухомої частини з еластичними верхніми та нижніми фіксаторами, на нерухомій зовнішній частині по верхньому краю розміщена розмітка від 0° до 180°, на внутрішній рухомій частині півциліндра по верхньому краю розміщена мітка, фіксаційний гвинт розміщений на нерухомій частині півциліндра. UA 108831 U (12) UA 108831 U UA 108831 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, зокрема рентгенологічного дослідження кісткових стректур та їх з'єднання. Відомий спосіб рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба містить передньо-задню проекцію з внутрішньою ротацію 15° [1]. Недоліком відомого способу є його недостатня технологічність, що пояснюється суб'єктивністю та складністю встановлення внутрішньої ротації надп'ятково-гомілкового суглоба 15° та утримання цього положення під час проведення рентгенологічного дослідження. В основу корисної моделі поставлена задача удосконалити відомий спосіб шляхом введення конструкції, завдяки чому досягається підвищення технологічності проведення рентгенологічного дослідження надп'ятково-гомілкового суглоба, що дає можливість стабільного встановлення внутрішньої ротації суглоба 15°. Поставлена задача вирішується тим, що містить касетоутримувач, з'єднаний з півциліндром який складається з зовнішньої нерухомої частини та внутрішньої рухомої частини, з еластичними верхніми та нижніми фіксаторами, на нерухомій зовнішній частині по верхньому краю розміщена розмітка від 0° до 180°, на внутрішній рухомій частині пів циліндра по верхньому краю розміщена мітка, якою встановлюють внутрішню ротації досліджуваного суглоба на 15°, гвинтом розміщений на нерухомій частині півциліндра. Поставлена задача вирішує пристрій, що містить касетоутримувач 1 (фіг. 1) ліва поверхня з'єднанна з нерухомим півциліндром - 2, нерухому - 3, та рухому - 8, частини півциліндра, на нерухомій частині по верхньому краю розміщена розмітка від 0° з лівого краю нерухомої частини півциліндра - 4 до правого краю нерухомої частини пів циліндра до 180° - 9, на рухомій частині півциліндра по верхньому краю мітка - 6 (фіг. 2), верхній лівий - 5 та верхній правий - 10 фіксатори гомілки, нижній лівий - 11 та нижній правий - 13 фіксатори гомілки, фіксаційний гвинт 12). Пристрій працює таким чином: верхню третину гомілки вставляють в простір внутрішньої рухомої частини півциліндра - 8 (фіг. 1) та фіксують (фіг. 3) верхнім - 5 та нижнім - 11 лівими фіксаторами, верхнім - 10 та нижнім правим фіксатором- 13, міткою - 6встановлюють внутрішню ротацію досліджуваного суглоба 15° шляхом переміщення внутрішньої рухомої частини півциліндра - 8 відносно зовнішньої нерухомої частини півциліндра - 3,досягнуте положення рухомої частини півциліндра відносно нерухомої частини півциліндра фіксуються фіксаційним гвинтом - 12, розміщений на нерухомій частині півциліндра в касетоутримувача - 1 вставляють касету та проводять рентгенографію надп'ятково-гомілкового суглоба. Суть корисної моделі пояснюють креслення. Фіг. 1. Пристрій (вигляд верхнього краю). Фіг. 2. Пристрій (вигляд в профіль). Фіг. 3. Налаштування пристрою. На фіг. 1. Касетоутримувач - 1, ліва поверхня та з'єднання нерухомого півциліндра - 2, нерухома частина півциліндра - 3, розмітка нерухомої частини півкільця з лівого краю 0° до 180° - 4, верхній лівий фіксатор гомілки - 5, мітка рухомої частини півциліндра - 6, праве з'єднання півциліндра - 7, рухома частина півциліндра - 8, розмітка нерухомої частини півциліндра з правого краю 180°, - 9, верхній правий фіксатор гомілки - 10. На фіг. 2. Касетоутримувач - 1, ліва поверхня та з'єднання нерухомого півциліндра - 2, лівий верхній фіксатор гомілки - 5, лівий нижній фіксатор гомілки - 11, фіксаційний гвинт - 12. Па фіг. 3. Касетоутримувач - 1, ліва поверхня та з'єднання нерухомого півциліндра-2, верхній лівий фіксатор гомілки - 5, верхній правий фіксатор гомілки - 10, нижній лівий фіксатор гомілки - 11, фіксаційний гвинт - 12, нижній правий фіксатор гомілки - 13, гомілка - 14, надп'ятково-гомілковий суглоб 15, ступня 16. Пропонований пристрій забезпечує суттєву перевагу над відомим способом, завдяки чому підвищується технологічність діагностики пошкоджень кісткових стректури та з'єднань надп'ятково-гомілкового суглоба при виконанні профілактично-лікувальних хірургічних дій. Джерела інформації: 1. Брусенская Е.И. Измерительное устройство для диагностики повреждений голеностопного сустава //Вестн. травматологии и ортопедии им. Н.Н. Приорова. - 2002. - № 1. С. 72-75. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба, що містить передньо-задню проекцію з внутрішньою ротацією 15°, який відрізняється тим, що містить касетоутримувач з півциліндром, що складається з зовнішньої нерухомої частини та 1 UA 108831 U внутрішньої рухомої частини з еластичними верхніми та нижніми фіксаторами, на нерухомій зовнішній частині по верхньому краю розміщена розмітка від 0° до 180°, на внутрішній рухомій частині півциліндра по верхньому краю розміщена мітка, фіксаційний гвинт розміщений на нерухомій частині півциліндра. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
