Спосіб калібрування і повірки кранових ваг

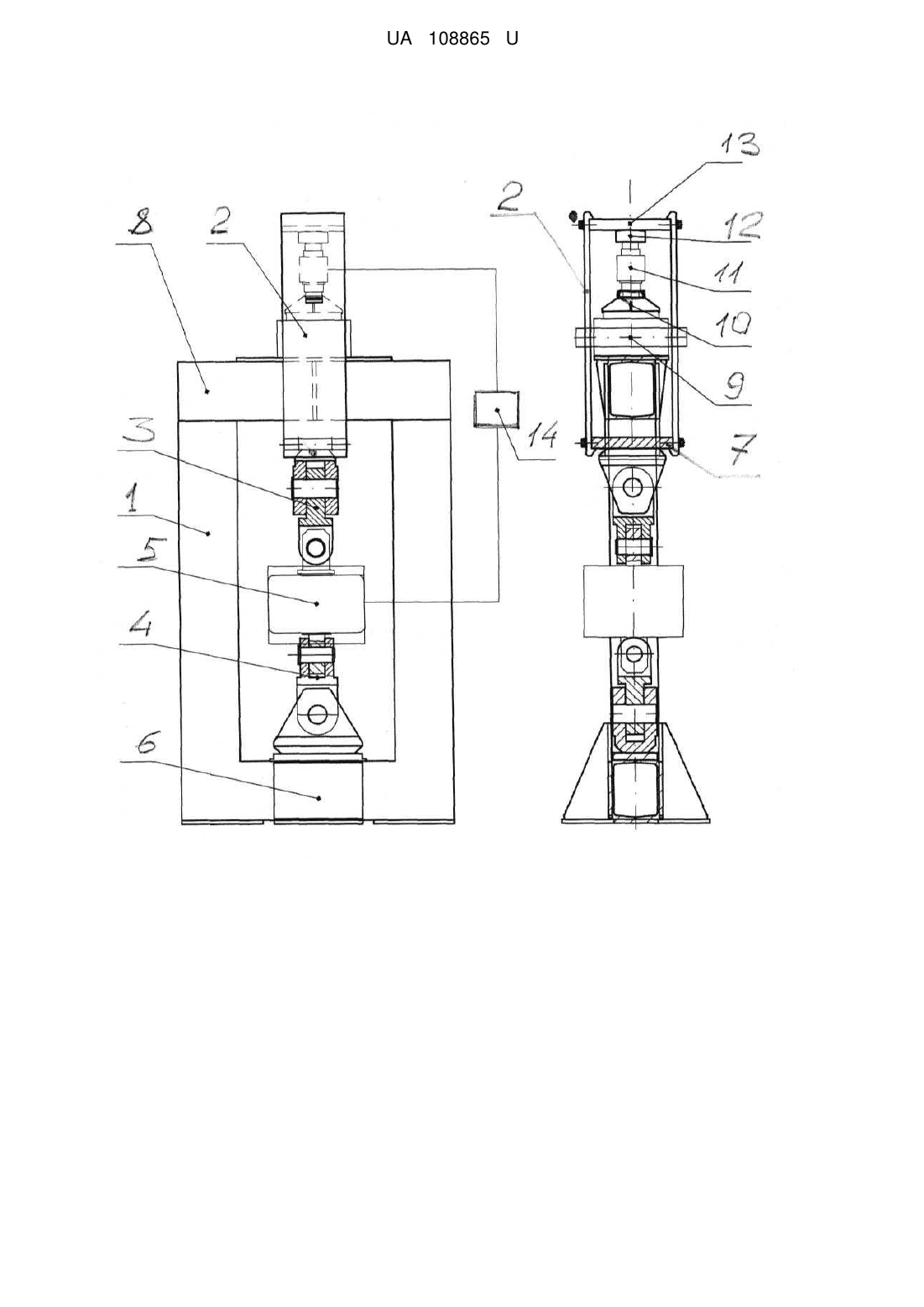

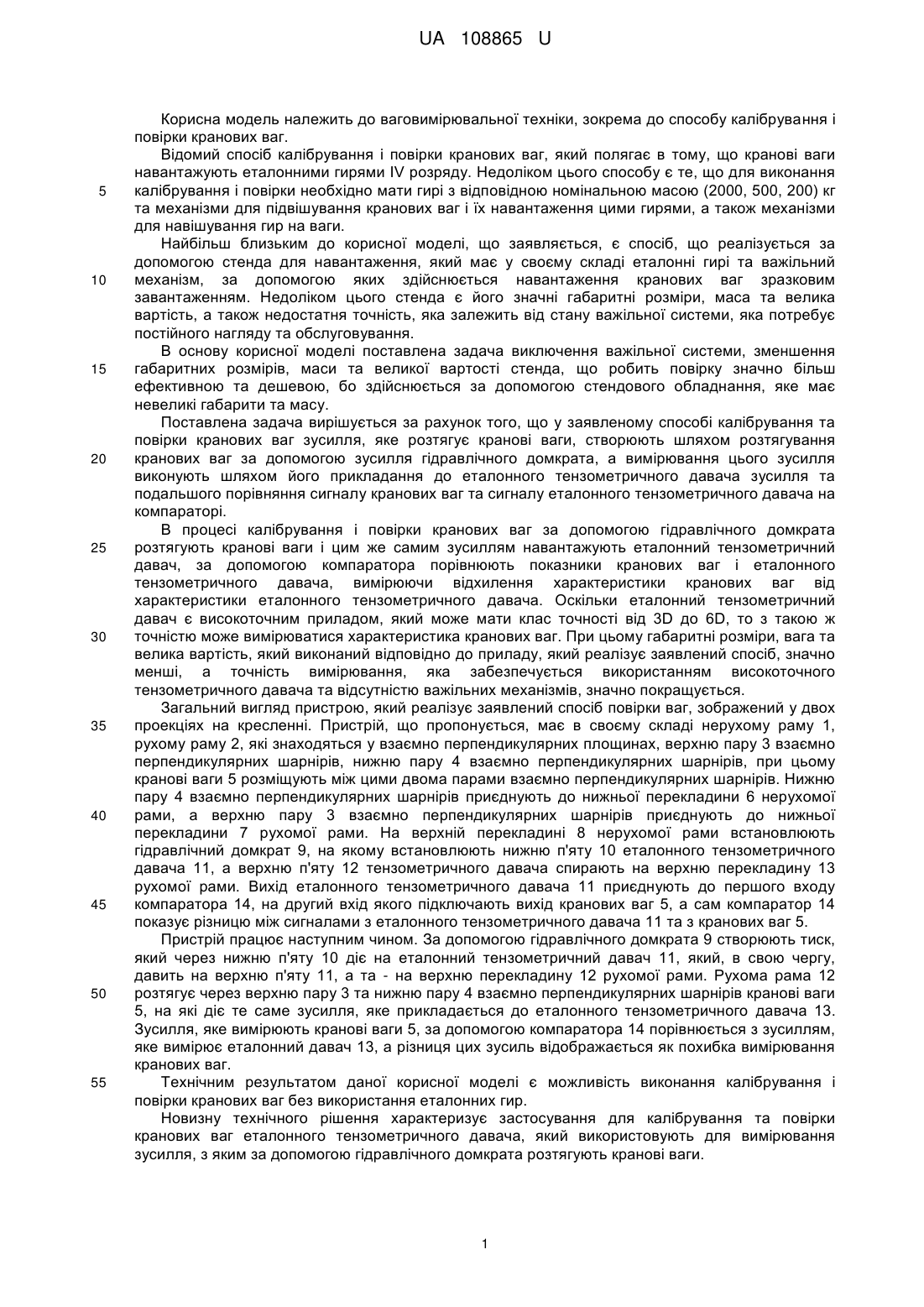

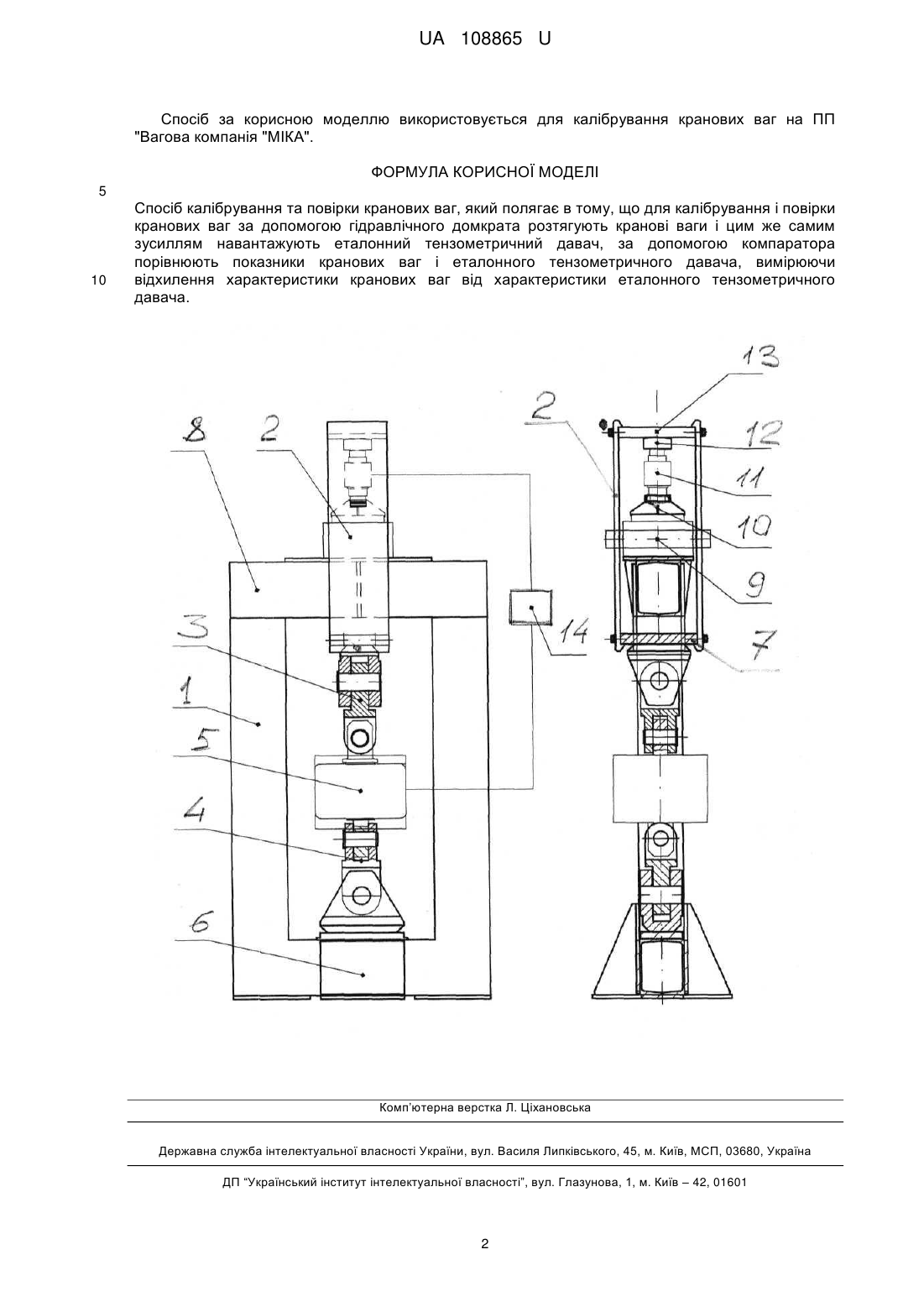

Реферат: Спосіб калібрування та повірки кранових ваг полягає в тому, що для калібрування і повірки кранових ваг за допомогою гідравлічного домкрата розтягують кранові ваги і цим же самим зусиллям навантажують еталонний тензометричний давач. Далі за допомогою компаратора порівнюють показники кранових ваг і еталонного тензометричного давача, вимірюючи відхилення характеристики кранових ваг від характеристики еталонного тензометричного давача. UA 108865 U (54) СПОСІБ КАЛІБРУВАННЯ І ПОВІРКИ КРАНОВИХ ВАГ UA 108865 U UA 108865 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ваговимірювальної техніки, зокрема до способу калібрування і повірки кранових ваг. Відомий спосіб калібрування і повірки кранових ваг, який полягає в тому, що кранові ваги навантажують еталонними гирями IV розряду. Недоліком цього способу є те, що для виконання калібрування і повірки необхідно мати гирі з відповідною номінальною масою (2000, 500, 200) кг та механізми для підвішування кранових ваг і їх навантаження цими гирями, а також механізми для навішування гир на ваги. Найбільш близьким до корисної моделі, що заявляється, є спосіб, що реалізується за допомогою стенда для навантаження, який має у своєму складі еталонні гирі та важільний механізм, за допомогою яких здійснюється навантаження кранових ваг зразковим завантаженням. Недоліком цього стенда є його значні габаритні розміри, маса та велика вартість, а також недостатня точність, яка залежить від стану важільної системи, яка потребує постійного нагляду та обслуговування. В основу корисної моделі поставлена задача виключення важільної системи, зменшення габаритних розмірів, маси та великої вартості стенда, що робить повірку значно більш ефективною та дешевою, бо здійснюється за допомогою стендового обладнання, яке має невеликі габарити та масу. Поставлена задача вирішується за рахунок того, що у заявленому способі калібрування та повірки кранових ваг зусилля, яке розтягує кранові ваги, створюють шляхом розтягування кранових ваг за допомогою зусилля гідравлічного домкрата, а вимірювання цього зусилля виконують шляхом його прикладання до еталонного тензометричного давача зусилля та подальшого порівняння сигналу кранових ваг та сигналу еталонного тензометричного давача на компараторі. В процесі калібрування і повірки кранових ваг за допомогою гідравлічного домкрата розтягують кранові ваги і цим же самим зусиллям навантажують еталонний тензометричний давач, за допомогою компаратора порівнюють показники кранових ваг і еталонного тензометричного давача, вимірюючи відхилення характеристики кранових ваг від характеристики еталонного тензометричного давача. Оскільки еталонний тензометричний давач є високоточним приладом, який може мати клас точності від 3D до 6D, то з такою ж точністю може вимірюватися характеристика кранових ваг. При цьому габаритні розміри, вага та велика вартість, який виконаний відповідно до приладу, який реалізує заявлений спосіб, значно менші, а точність вимірювання, яка забезпечується використанням високоточного тензометричного давача та відсутністю важільних механізмів, значно покращується. Загальний вигляд пристрою, який реалізує заявлений спосіб повірки ваг, зображений у двох проекціях на кресленні. Пристрій, що пропонується, має в своєму складі нерухому раму 1, рухому раму 2, які знаходяться у взаємно перпендикулярних площинах, верхню пару 3 взаємно перпендикулярних шарнірів, нижню пару 4 взаємно перпендикулярних шарнірів, при цьому кранові ваги 5 розміщують між цими двома парами взаємно перпендикулярних шарнірів. Нижню пару 4 взаємно перпендикулярних шарнірів приєднують до нижньої перекладини 6 нерухомої рами, а верхню пару 3 взаємно перпендикулярних шарнірів приєднують до нижньої перекладини 7 рухомої рами. На верхній перекладині 8 нерухомої рами встановлюють гідравлічний домкрат 9, на якому встановлюють нижню п'яту 10 еталонного тензометричного давача 11, а верхню п'яту 12 тензометричного давача спирають на верхню перекладину 13 рухомої рами. Вихід еталонного тензометричного давача 11 приєднують до першого входу компаратора 14, на другий вхід якого підключають вихід кранових ваг 5, а сам компаратор 14 показує різницю між сигналами з еталонного тензометричного давача 11 та з кранових ваг 5. Пристрій працює наступним чином. За допомогою гідравлічного домкрата 9 створюють тиск, який через нижню п'яту 10 діє на еталонний тензометричний давач 11, який, в свою чергу, давить на верхню п'яту 11, а та - на верхню перекладину 12 рухомої рами. Рухома рама 12 розтягує через верхню пару 3 та нижню пару 4 взаємно перпендикулярних шарнірів кранові ваги 5, на які діє те саме зусилля, яке прикладається до еталонного тензометричного давача 13. Зусилля, яке вимірюють кранові ваги 5, за допомогою компаратора 14 порівнюється з зусиллям, яке вимірює еталонний давач 13, а різниця цих зусиль відображається як похибка вимірювання кранових ваг. Технічним результатом даної корисної моделі є можливість виконання калібрування і повірки кранових ваг без використання еталонних гир. Новизну технічного рішення характеризує застосування для калібрування та повірки кранових ваг еталонного тензометричного давача, який використовують для вимірювання зусилля, з яким за допомогою гідравлічного домкрата розтягують кранові ваги. 1 UA 108865 U Спосіб за корисною моделлю використовується для калібрування кранових ваг на ПП "Вагова компанія "МІКА". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб калібрування та повірки кранових ваг, який полягає в тому, що для калібрування і повірки кранових ваг за допомогою гідравлічного домкрата розтягують кранові ваги і цим же самим зусиллям навантажують еталонний тензометричний давач, за допомогою компаратора порівнюють показники кранових ваг і еталонного тензометричного давача, вимірюючи відхилення характеристики кранових ваг від характеристики еталонного тензометричного давача. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
