Котел твердопаливний водогрійний циліндричний

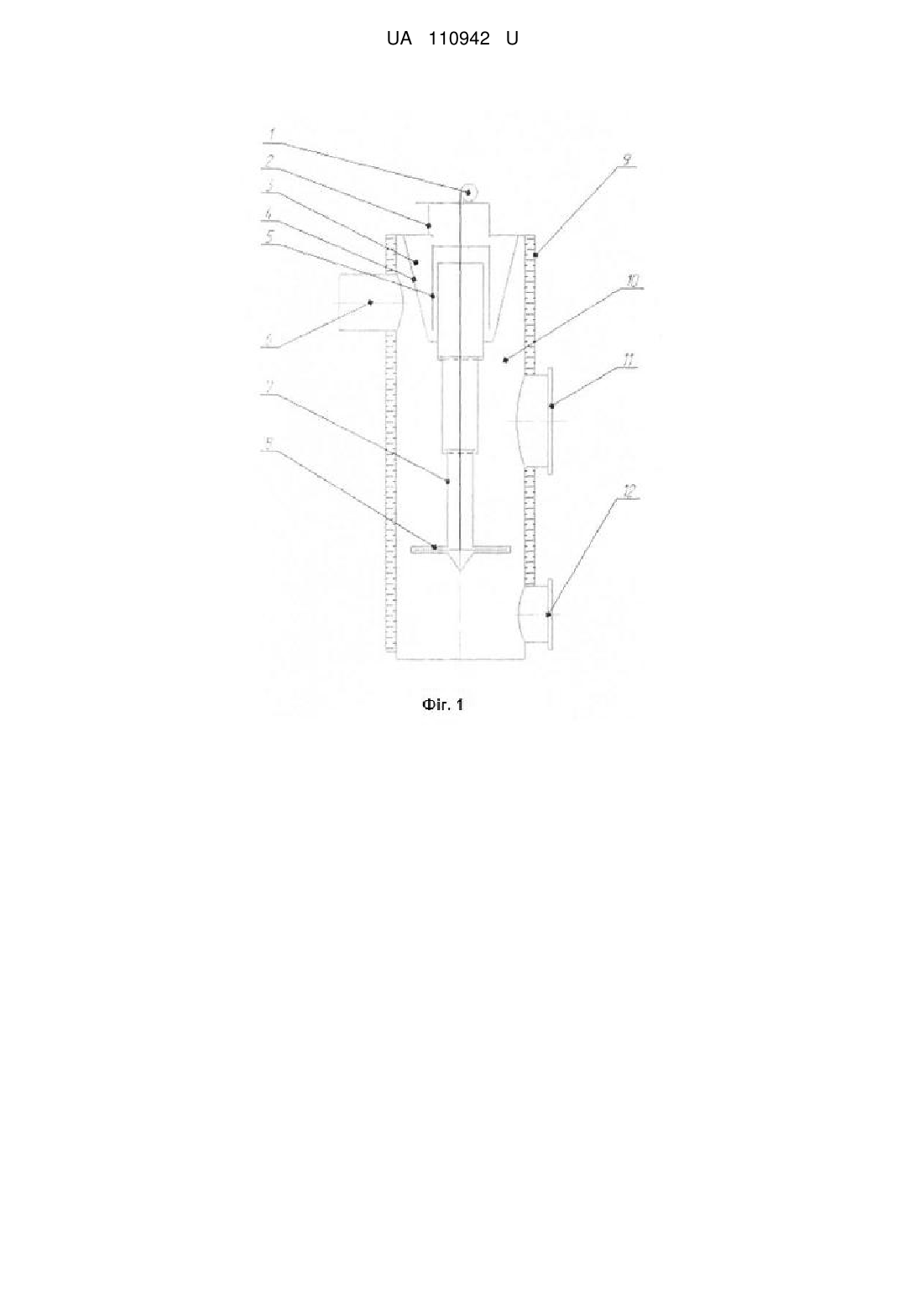

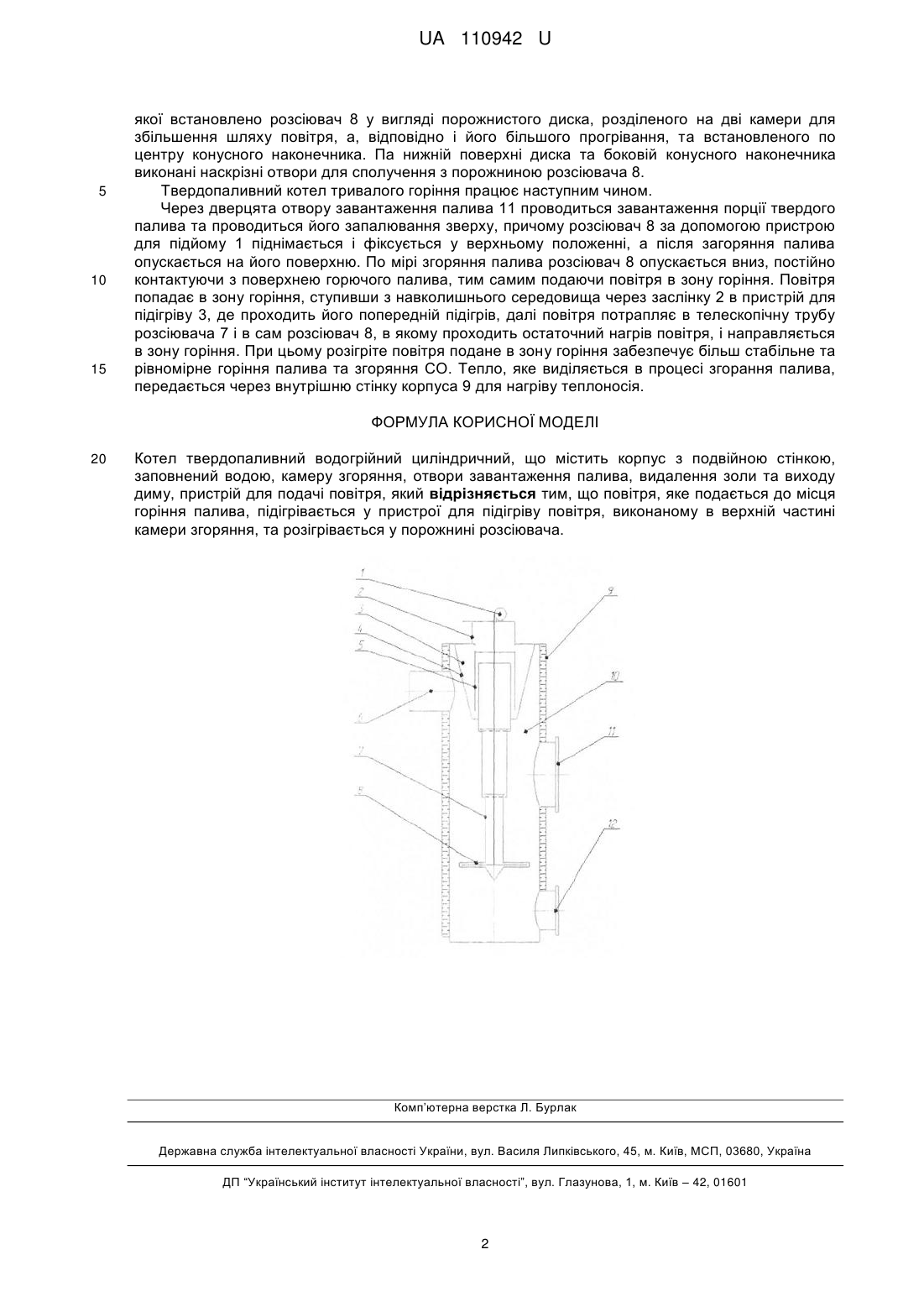

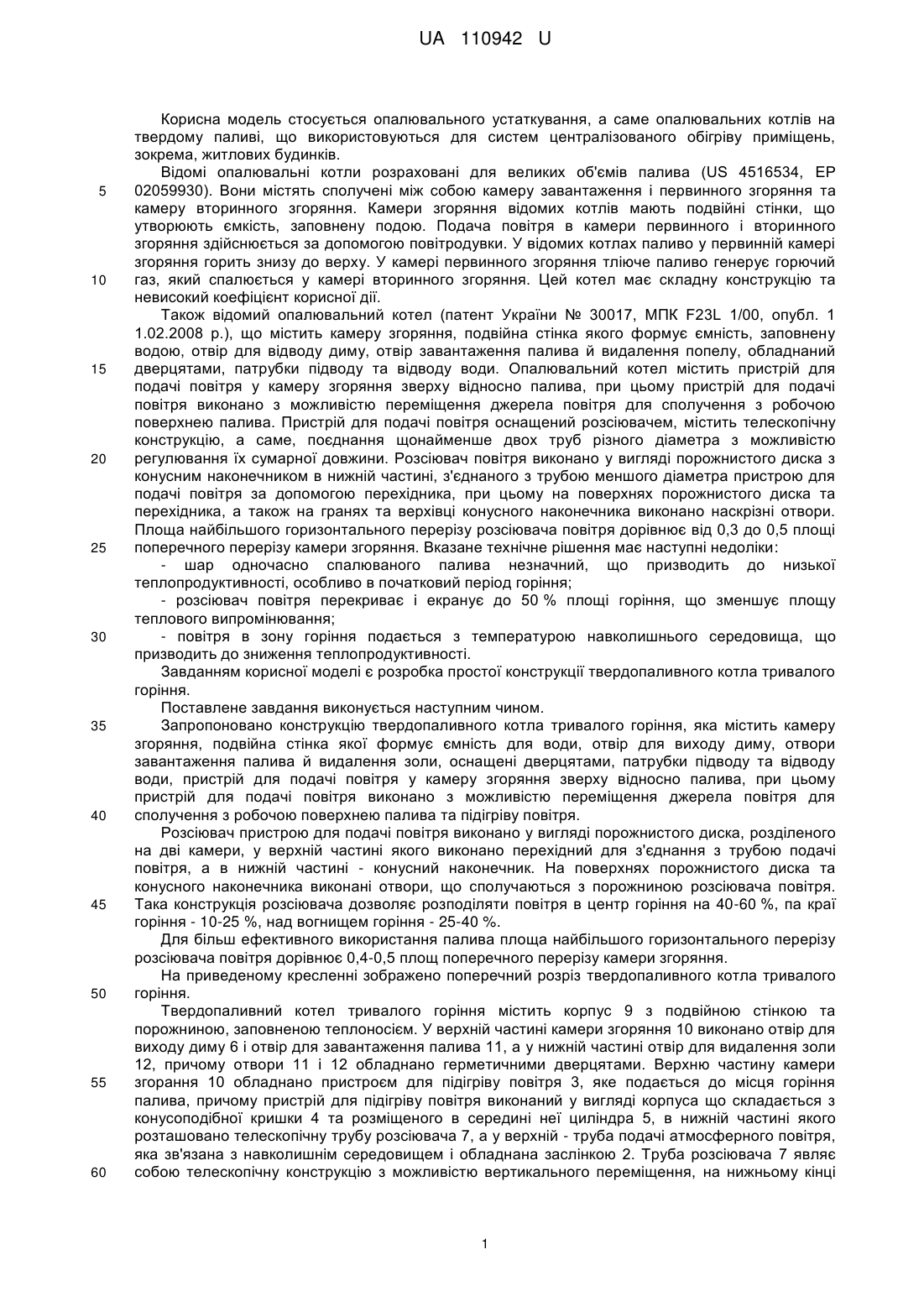

Реферат: Котел твердопаливний водогрійний циліндричний містить корпус з подвійною стінкою, заповнений водою, камеру згоряння, отвори завантаження палива, видалення золи та виходу диму, пристрій для подачі повітря. Повітря, яке подається до місця горіння палива, підігрівається у пристрої для підігріву повітря, виконаному в верхній частині камери згоряння, та розігрівається у порожнині розсіювача. UA 110942 U (12) UA 110942 U UA 110942 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується опалювального устаткування, а саме опалювальних котлів на твердому паливі, що використовуються для систем централізованого обігріву приміщень, зокрема, житлових будинків. Відомі опалювальні котли розраховані для великих об'ємів палива (US 4516534, ЕР 02059930). Вони містять сполучені між собою камеру завантаження і первинного згоряння та камеру вторинного згоряння. Камери згоряння відомих котлів мають подвійні стінки, що утворюють ємкість, заповнену подою. Подача повітря в камери первинного і вторинного згоряння здійснюється за допомогою повітродувки. У відомих котлах паливо у первинній камері згоряння горить знизу до верху. У камері первинного згоряння тліюче паливо генерує горючий газ, який спалюється у камері вторинного згоряння. Цей котел має складну конструкцію та невисокий коефіцієнт корисної дії. Також відомий опалювальний котел (патент України № 30017, МПК F23L 1/00, опубл. 1 1.02.2008 p.), що містить камеру згоряння, подвійна стінка якого формує ємність, заповнену водою, отвір для відводу диму, отвір завантаження палива й видалення попелу, обладнаний дверцятами, патрубки підводу та відводу води. Опалювальний котел містить пристрій для подачі повітря у камеру згоряння зверху відносно палива, при цьому пристрій для подачі повітря виконано з можливістю переміщення джерела повітря для сполучення з робочою поверхнею палива. Пристрій для подачі повітря оснащений розсіювачем, містить телескопічну конструкцію, а саме, поєднання щонайменше двох труб різного діаметра з можливістю регулювання їх сумарної довжини. Розсіювач повітря виконано у вигляді порожнистого диска з конусним наконечником в нижній частині, з'єднаного з трубою меншого діаметра пристрою для подачі повітря за допомогою перехідника, при цьому на поверхнях порожнистого диска та перехідника, а також на гранях та верхівці конусного наконечника виконано наскрізні отвори. Площа найбільшого горизонтального перерізу розсіювача повітря дорівнює від 0,3 до 0,5 площі поперечного перерізу камери згоряння. Вказане технічне рішення має наступні недоліки: - шар одночасно спалюваного палива незначний, що призводить до низької теплопродуктивності, особливо в початковий період горіння; - розсіювач повітря перекриває і екранує до 50 % площі горіння, що зменшує площу теплового випромінювання; - повітря в зону горіння подається з температурою навколишнього середовища, що призводить до зниження теплопродуктивності. Завданням корисної моделі є розробка простої конструкції твердопаливного котла тривалого горіння. Поставлене завдання виконується наступним чином. Запропоновано конструкцію твердопаливного котла тривалого горіння, яка містить камеру згоряння, подвійна стінка якої формує ємність для води, отвір для виходу диму, отвори завантаження палива й видалення золи, оснащені дверцятами, патрубки підводу та відводу води, пристрій для подачі повітря у камеру згоряння зверху відносно палива, при цьому пристрій для подачі повітря виконано з можливістю переміщення джерела повітря для сполучення з робочою поверхнею палива та підігріву повітря. Розсіювач пристрою для подачі повітря виконано у вигляді порожнистого диска, розділеного на дві камери, у верхній частині якого виконано перехідний для з'єднання з трубою подачі повітря, а в нижній частині - конусний наконечник. На поверхнях порожнистого диска та конусного наконечника виконані отвори, що сполучаються з порожниною розсіювача повітря. Така конструкція розсіювача дозволяє розподіляти повітря в центр горіння на 40-60 %, па краї горіння - 10-25 %, над вогнищем горіння - 25-40 %. Для більш ефективного використання палива площа найбільшого горизонтального перерізу розсіювача повітря дорівнює 0,4-0,5 площ поперечного перерізу камери згоряння. На приведеному кресленні зображено поперечний розріз твердопаливного котла тривалого горіння. Твердопаливний котел тривалого горіння містить корпус 9 з подвійною стінкою та порожниною, заповненою теплоносієм. У верхній частині камери згоряння 10 виконано отвір для виходу диму 6 і отвір для завантаження палива 11, а у нижній частині отвір для видалення золи 12, причому отвори 11 і 12 обладнано герметичними дверцятами. Верхню частину камери згорання 10 обладнано пристроєм для підігріву повітря 3, яке подається до місця горіння палива, причому пристрій для підігріву повітря виконаний у вигляді корпуса що складається з конусоподібної кришки 4 та розміщеного в середині неї циліндра 5, в нижній частині якого розташовано телескопічну трубу розсіювача 7, а у верхній - труба подачі атмосферного повітря, яка зв'язана з навколишнім середовищем і обладнана заслінкою 2. Труба розсіювача 7 являє собою телескопічну конструкцію з можливістю вертикального переміщення, на нижньому кінці 1 UA 110942 U 5 10 15 якої встановлено розсіювач 8 у вигляді порожнистого диска, розділеного на дві камери для збільшення шляху повітря, а, відповідно і його більшого прогрівання, та встановленого по центру конусного наконечника. Па нижній поверхні диска та боковій конусного наконечника виконані наскрізні отвори для сполучення з порожниною розсіювача 8. Твердопаливний котел тривалого горіння працює наступним чином. Через дверцята отвору завантаження палива 11 проводиться завантаження порції твердого палива та проводиться його запалювання зверху, причому розсіювач 8 за допомогою пристрою для підйому 1 піднімається і фіксується у верхньому положенні, а після загоряння палива опускається на його поверхню. По мірі згоряння палива розсіювач 8 опускається вниз, постійно контактуючи з поверхнею горючого палива, тим самим подаючи повітря в зону горіння. Повітря попадає в зону горіння, ступивши з навколишнього середовища через заслінку 2 в пристрій для підігріву 3, де проходить його попередній підігрів, далі повітря потрапляє в телескопічну трубу розсіювача 7 і в сам розсіювач 8, в якому проходить остаточний нагрів повітря, і направляється в зону горіння. При цьому розігріте повітря подане в зону горіння забезпечує більш стабільне та рівномірне горіння палива та згоряння CO. Тепло, яке виділяється в процесі згорання палива, передається через внутрішню стінку корпуса 9 для нагріву теплоносія. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Котел твердопаливний водогрійний циліндричний, що містить корпус з подвійною стінкою, заповнений водою, камеру згоряння, отвори завантаження палива, видалення золи та виходу диму, пристрій для подачі повітря, який відрізняється тим, що повітря, яке подається до місця горіння палива, підігрівається у пристрої для підігріву повітря, виконаному в верхній частині камери згоряння, та розігрівається у порожнині розсіювача. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
