Спосіб корегування результатів спектрального аналізу матеріалів дистанційного моніторингу рослин

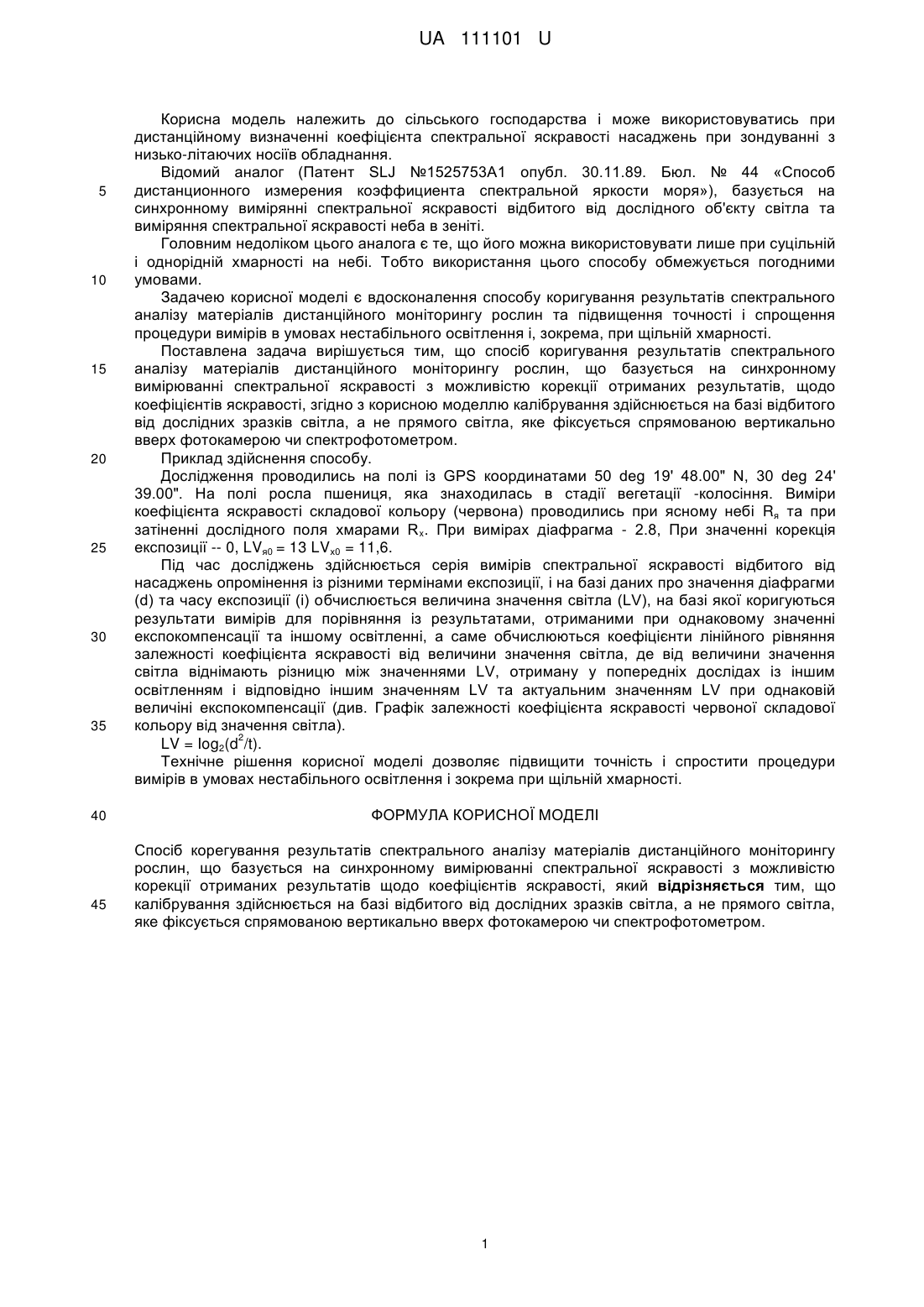

Реферат: Спосіб корегування результатів спектрального аналізу матеріалів дистанційного моніторингу рослин базується на синхронному вимірюванні спектральної яскравості з можливістю корекції отриманих результатів щодо коефіцієнтів яскравості. Калібрування здійснюється на базі відбитого від дослідних зразків світла. UA 111101 U (12) UA 111101 U UA 111101 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільського господарства і може використовуватись при дистанційному визначенні коефіцієнта спектральної яскравості насаджень при зондуванні з низько-літаючих носіїв обладнання. Відомий аналог (Патент SLJ №1525753А1 опубл. 30.11.89. Бюл. № 44 «Способ дистанционного измерения коэффициента спектральной яркости моря»), базується на синхронному вимірянні спектральної яскравості відбитого від дослідного об'єкту світла та виміряння спектральної яскравості неба в зеніті. Головним недоліком цього аналога є те, що його можна використовувати лише при суцільній і однорідній хмарності на небі. Тобто використання цього способу обмежується погодними умовами. Задачею корисної моделі є вдосконалення способу коригування результатів спектрального аналізу матеріалів дистанційного моніторингу рослин та підвищення точності і спрощення процедури вимірів в умовах нестабільного освітлення і, зокрема, при щільній хмарності. Поставлена задача вирішується тим, що спосіб коригування результатів спектрального аналізу матеріалів дистанційного моніторингу рослин, що базується на синхронному вимірюванні спектральної яскравості з можливістю корекції отриманих результатів, щодо коефіцієнтів яскравості, згідно з корисною моделлю калібрування здійснюється на базі відбитого від дослідних зразків світла, а не прямого світла, яке фіксується спрямованою вертикально вверх фотокамерою чи спектрофотометром. Приклад здійснення способу. Дослідження проводились на полі із GPS координатами 50 deg 19' 48.00" N, 30 deg 24' 39.00". На полі росла пшениця, яка знаходилась в стадії вегетації -колосіння. Виміри коефіцієнта яскравості складової кольору (червона) проводились при ясному небі Rя та при затіненні дослідного поля хмарами R x. При вимірах діафрагма - 2.8, При значенні корекція експозиції -- 0, LVя0 = 13 LVх0 = 11,6. Під час досліджень здійснюється серія вимірів спектральної яскравості відбитого від насаджень опромінення із різними термінами експозиції, і на базі даних про значення діафрагми (d) та часу експозиції (і) обчислюється величина значення світла (LV), на базі якої коригуються результати вимірів для порівняння із результатами, отриманими при однаковому значенні експокомпенсації та іншому освітленні, а саме обчислюються коефіцієнти лінійного рівняння залежності коефіцієнта яскравості від величини значення світла, де від величини значення світла віднімають різницю між значеннями LV, отриману у попередніх дослідах із іншим освітленням і відповідно іншим значенням LV та актуальним значенням LV при однаковій величіні експокомпенсації (див. Графік залежності коефіцієнта яскравості червоної складової кольору від значення світла). 2 LV = Iog2(d /t). Технічне рішення корисної моделі дозволяє підвищити точність і спростити процедури вимірів в умовах нестабільного освітлення і зокрема при щільній хмарності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб корегування результатів спектрального аналізу матеріалів дистанційного моніторингу рослин, що базується на синхронному вимірюванні спектральної яскравості з можливістю корекції отриманих результатів щодо коефіцієнтів яскравості, який відрізняється тим, що калібрування здійснюється на базі відбитого від дослідних зразків світла, а не прямого світла, яке фіксується спрямованою вертикально вверх фотокамерою чи спектрофотометром. 1 UA 111101 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
