Апарат для лікування відкритого прикусу

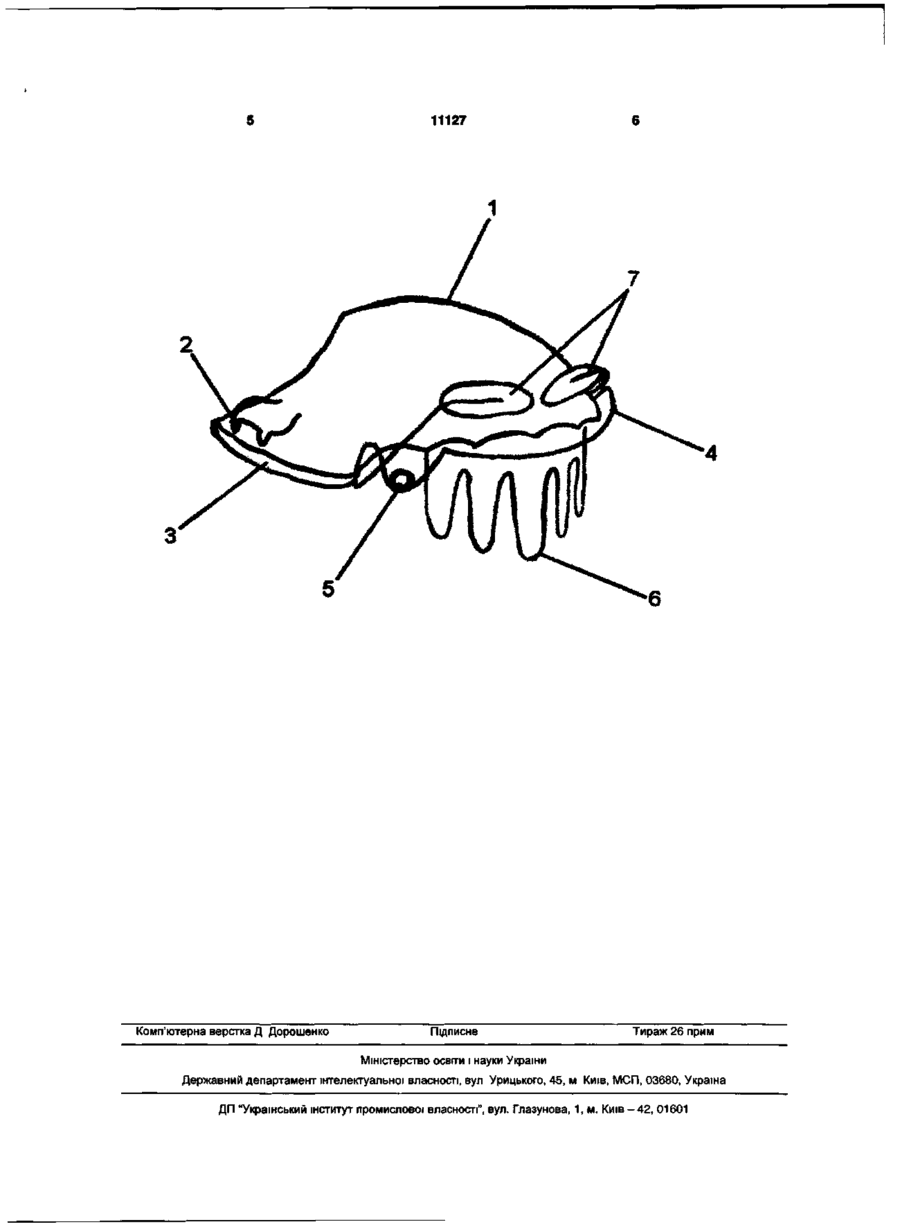

Апарат для лікування відкритого прикусу, що містить опору та активні елементи, який відрізня ється тим, що опора виконана у вигляді базису, що переходить в оклюзивні накладки на бокові зуби, також містить опорні кламери Адамса, вестибулярну дугу, яка переходить в активні елементи, що виконані у вигляді подвійних пружин, причому опора додатково обладнана петлею Рудольфа і надясенними пелотами. Корисна модель відноситься до стоматології, зокрема, до ортодонтії отримання або збереження бажаного положення зубів випрямлюванням, вирівнюванням, регулюванням, переміщенням зубів, зубоальвеолярного подовження, нормалізації функції жування, ковтання, дихання, мовлення. Прототипом корисної моделі є апарат для лікування відкритого прикусу [М.А. Нападов Ортодонтическая аппаратура. - К.: Здоровье. 39 с ] , який складається із опори у вигляді кілець з гачками та активних елементів у вигляді гумових тяг та працює наступним чином: на перші постійні моляри верхньої і нижньої щелепи фіксують кільця з гачками, відкритими дистальне; на фронтальні зуби верхньої і нижньої щелепи готують кільця з гачками, відкритими на верхній щелепі вверх і на нижній щелепі вниз; закріпивши гумову тягу на гачках, припаяних до кілець на перших постійних молярах, гуму перекидають через гачки, припаяні до кілець на фронтальних зубах протилежної щелепи. Ознаками, які співпадають із суттєвими ознаками прототипу, є: наявність опори та активних елементів. Причинами, що перешкоджають досягненню технічного результату при використанні прототипу, є: незнімна конструкція апарата, при якій затрудняється гігієнічний догляд за порожниною рота, кільця, фіксовані на фронтальних зубах, значно порушують естетичний вид пацієнта, гумові тяги затрудняють прийом їжі, велика сила, яка розвивається апаратом, може призвести до ушкодження тканин періодонта і судинно-нервового пучка, а також резорбції верхівок коренів переміщаємих зубів, апарат не усуває причин виникнення відкритого прикусу - інфантильного ковтання і парафункцій язика. В основу корисної моделі поставлена задача удосконалення апарата для лікування відкритого прикусу шляхом виготовлення апарата знімним, верхньощелепним, за рахунок чого спрощується гігієнічний догляд за порожниною рота і самим апаратом. Поставлена технічна задача вирішується Тим, що в апараті для лікування відкритого прикусу, який включає опору та активні елементи, згідно корисної моделі, опора виконана у вигляді базису, що переходить в оклюзивні накладки на бокові зуби, також містить опорні кламери Адамса, вестибулярну дугу, яка переходить в активні елементи, які виконані у вигляді подвійних пружин, причому опора додатково обладнана петлею Рудольфа і надясенними пелотами. Між сукупністю суттєвих ознак винаходу і технічним результатом, що може бути досягнутий, існує наступний причинно-наслідковий зв'язок: виконання опори з опорними елементами у вигляді двох кламерів Адамса та оклюзивних накладок, дозволить при міцній фіксації виготовити апарат знімним; наявність в опорі активних подвійних пружин, які переходять в вестибулярну дугу, розташовану вище екватора фронтальних зубів, дозволяє досягти переміщення фронтальної групи зубів у вертикальному напрямку - зубоальвеолярне подовження; наявність оклюзивних накладок в ділянці бокових зубів дозволяє досягти зубоаль ео CM О) 11127 веолярне укорочення в бокових ділянках зубних дуг, надясенні пелоти стимулюють ріст апікального базису фронтальної ділянки верхньої щелепи, петлі Рудольфа усувають ШКІДЛИВІ ЗВИЧКИ прокладання язика між зубами та інфантильне ковтання як причини виникнення відкритого прикусу, так як апарат є знімним, верхньощелепним, то спрощується ГІГІЄНІЧНИЙ догляд за порожниною рота і самим апаратом Корисну модель проілюстровано графічним матеріалом На Фіг 1 зображено апарат для лікування відкритого прикусу На Фіг 1 наведені наступні позначення 1 опора, 2 - опорні кламери Адамса, 3 - оклюзивні накладки, 4 - вестибулярна дуга, 5 - подвійна пружина, 6 - петлі Рудольфа, 7- надясенні пелоти Апарат для лікування відкритого прикусу містить опору 1, що має опорні кламери Адамса 2 і оклюзивні накладки 3, також містить вестибулярну дугу 4, яка переходить в активний елемент - подвійну пружину 5 та містить петлі Рудольфа 6 і надясенні пелоти 7 За наявності у пацієнта відкритого прикусу, ускладненого інфантильним ковтанням і парафункцією язика, виготовляють апарат, для чого знімають відбитки із зубних рядів, відливають діагностичні і робочі моделі На робочій моделі за відомою технологією виготовляють апарат Апарат працює наступним чином Основним його елементом є подвійна пружина 5 Сила, що виникає при жувальному навантаженні, діє на пружину 5, намагаючись закрити її Пружина 5, намагаючись розкритися, передає силу пружної деформації дроту на вестибулярну дугу 4, розташовану вище екватора фронтальних зубів верхньої щелепи, зміщаючи її вниз і дистальне Таким чином, виникає тиск на фронтальну групу зубів верхньої щелепи, завдяки якому відбувається переміщення зубів у вертикальному напрямку зубоальвеолярне подовження Пружину 5 виготовлюють в два оберти, тоді її дія буде постійно активною Дуга 4, яка безперервено з'єднана з активними елементами 5, служить додатковою фіксацією апарата Надясенні пелоти 7 стимулюють ріст апікального базису фронтальної ділянки верхньої щелепи За допомогою оклюзивних накладок 3, розташованих в області бокових зубів верхньої щелепи, при жуванні досягається зубоальвеолярне укорочення - ефект забивання зубів Необхідність сполучення зубоальвеолярного подовження у фронтальній ДІЛЯНЦІ З укороченням в бокових дозволяє в короткі терміни досягти ортогнатичного свіввідношення зубів і гармонійної посмішки Петля Рудольфа 6 допомагає усунути парафункци язика і ШКІДЛИВІ ЗВИЧКИ, такі, як прокладання язика між зубами та інфантильне ковтання, що є причиною розвитку відкритого прикусу та поглиблює його перебіг Апарат за своєю сутністю нешкідливий, зручний для пацієнтів, оскільки є знімним, не викликає труднощів при гігієнічному догляді в порожнині рота, нескладний у виготовленні За його допомогою вирішуються поставлені задачі при лікуванні пацієнтів з відкритим прикусом, ускладненим наявністю шкідливих звичок зубоальвеолярне подовження у фронтальній ДІЛЯНЦІ верхньої щелепи, укорочення в бокових, стимуляція росту апікального базису фронтальної ділянки верхньої щелепи, усунення парафункцій язика і шкідливих звичок прокладання язика між зубів, інфантильне ковтання В результаті нормалізуються функції жування, ковтання, мовлення та естетичний вид обличчя пацієнта 11127 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
