Пристрій для захисту приладів обліку газу

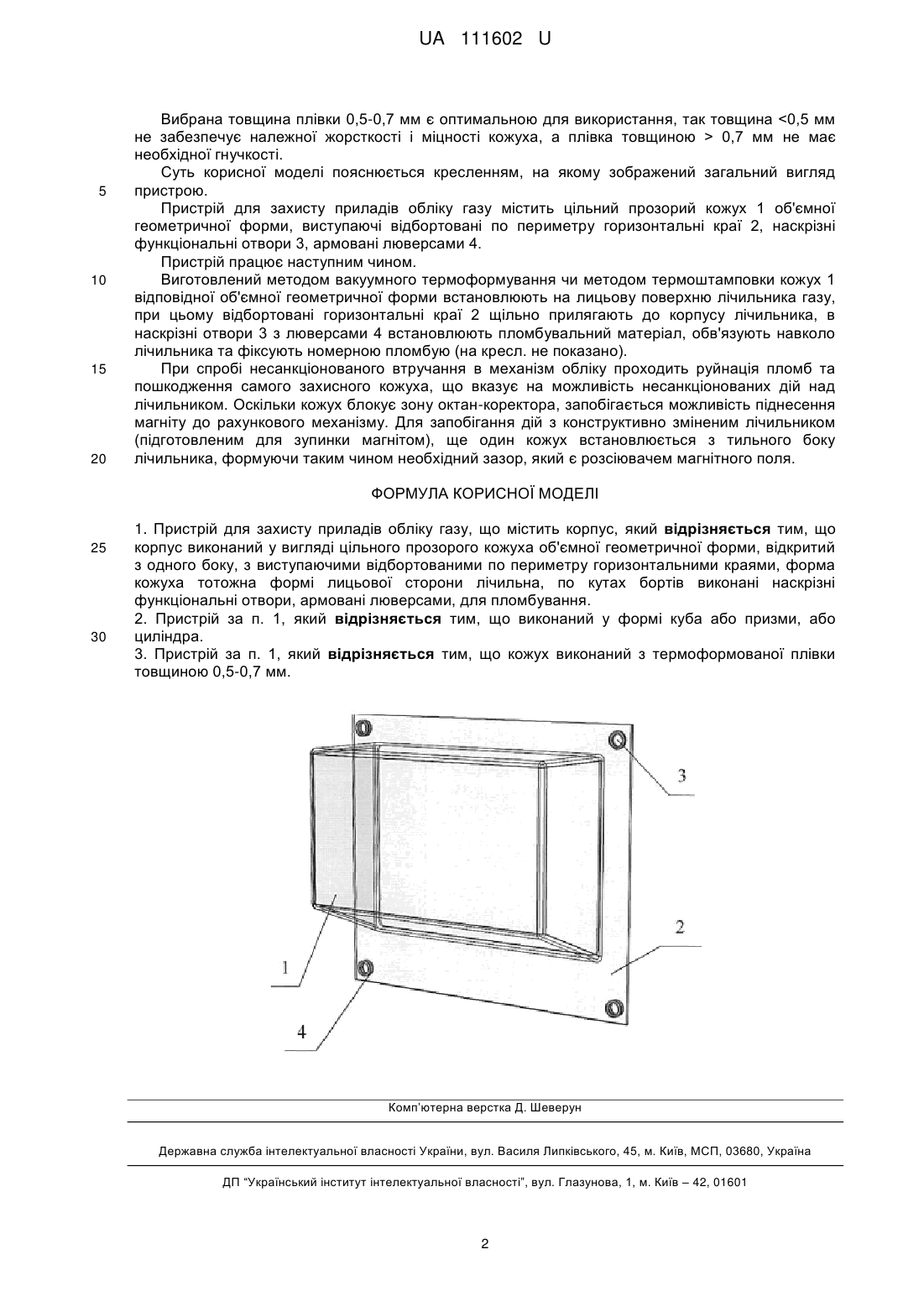

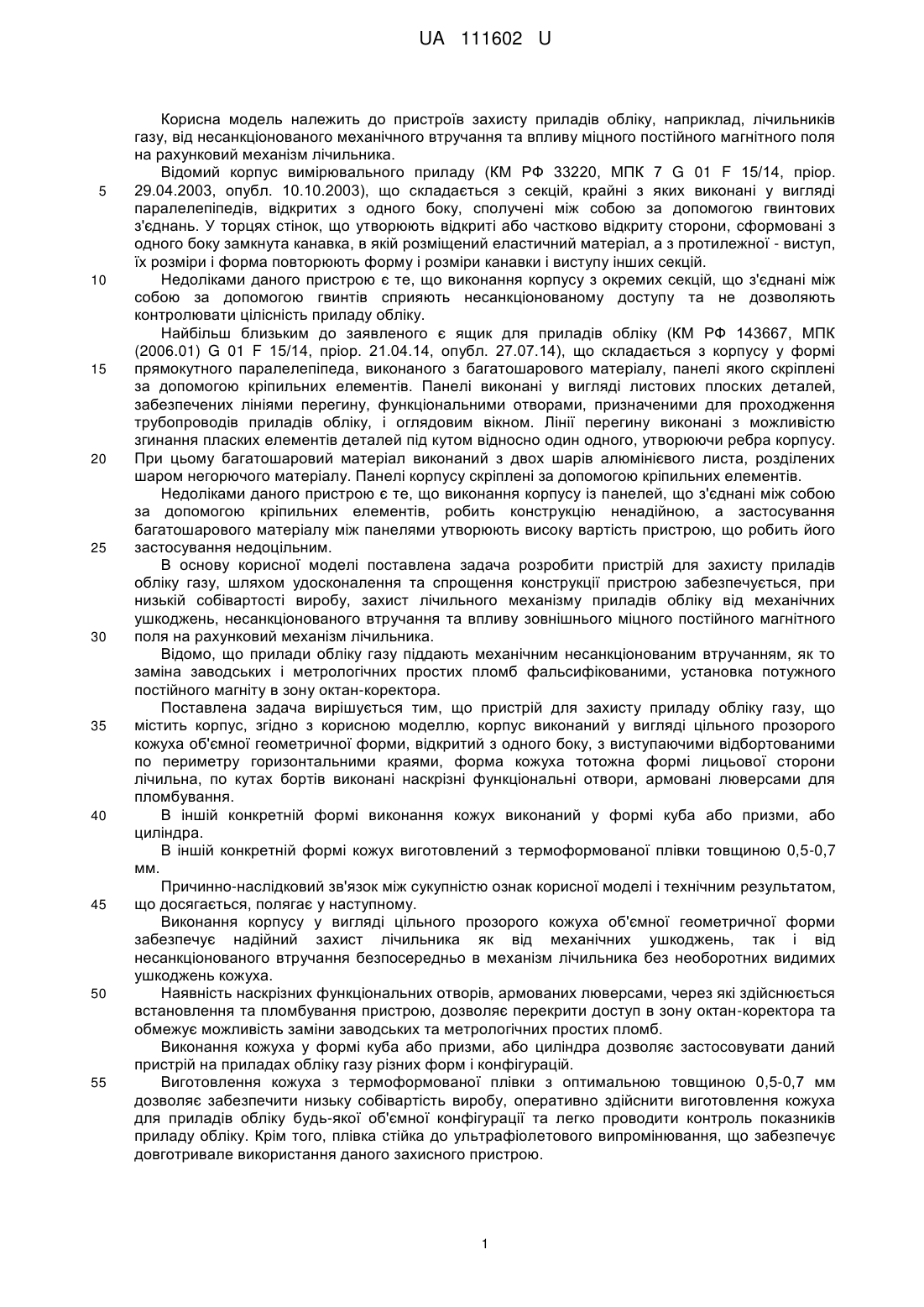

Реферат: Пристрій для захисту приладів обліку газу містить корпус. Корпус виконаний у вигляді цільного прозорого кожуха об'ємної геометричної форми, відкритий з одного боку, з виступаючими відбортованими по периметру горизонтальними краями. Форма кожуха тотожна формі лицьової сторони лічильна. По кутах бортів виконані наскрізні функціональні отвори, армовані люверсами, для пломбування. UA 111602 U (12) UA 111602 U UA 111602 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв захисту приладів обліку, наприклад, лічильників газу, від несанкціонованого механічного втручання та впливу міцного постійного магнітного поля на рахунковий механізм лічильника. Відомий корпус вимірювального приладу (КМ РФ 33220, МПК 7 G 01 F 15/14, пріор. 29.04.2003, опубл. 10.10.2003), що складається з секцій, крайні з яких виконані у вигляді паралелепіпедів, відкритих з одного боку, сполучені між собою за допомогою гвинтових з'єднань. У торцях стінок, що утворюють відкриті або частково відкриту сторони, сформовані з одного боку замкнута канавка, в якій розміщений еластичний матеріал, а з протилежної - виступ, їх розміри і форма повторюють форму і розміри канавки і виступу інших секцій. Недоліками даного пристрою є те, що виконання корпусу з окремих секцій, що з'єднані між собою за допомогою гвинтів сприяють несанкціонованому доступу та не дозволяють контролювати цілісність приладу обліку. Найбільш близьким до заявленого є ящик для приладів обліку (КМ РФ 143667, МПК (2006.01) G 01 F 15/14, пріор. 21.04.14, опубл. 27.07.14), що складається з корпусу у формі прямокутного паралелепіпеда, виконаного з багатошарового матеріалу, панелі якого скріплені за допомогою кріпильних елементів. Панелі виконані у вигляді листових плоских деталей, забезпечених лініями перегину, функціональними отворами, призначеними для проходження трубопроводів приладів обліку, і оглядовим вікном. Лінії перегину виконані з можливістю згинання пласких елементів деталей під кутом відносно один одного, утворюючи ребра корпусу. При цьому багатошаровий матеріал виконаний з двох шарів алюмінієвого листа, розділених шаром негорючого матеріалу. Панелі корпусу скріплені за допомогою кріпильних елементів. Недоліками даного пристрою є те, що виконання корпусу із панелей, що з'єднані між собою за допомогою кріпильних елементів, робить конструкцію ненадійною, а застосування багатошарового матеріалу між панелями утворюють високу вартість пристрою, що робить його застосування недоцільним. В основу корисної моделі поставлена задача розробити пристрій для захисту приладів обліку газу, шляхом удосконалення та спрощення конструкції пристрою забезпечується, при низькій собівартості виробу, захист лічильного механізму приладів обліку від механічних ушкоджень, несанкціонованого втручання та впливу зовнішнього міцного постійного магнітного поля на рахунковий механізм лічильника. Відомо, що прилади обліку газу піддають механічним несанкціонованим втручанням, як то заміна заводських і метрологічних простих пломб фальсифікованими, установка потужного постійного магніту в зону октан-коректора. Поставлена задача вирішується тим, що пристрій для захисту приладу обліку газу, що містить корпус, згідно з корисною моделлю, корпус виконаний у вигляді цільного прозорого кожуха об'ємної геометричної форми, відкритий з одного боку, з виступаючими відбортованими по периметру горизонтальними краями, форма кожуха тотожна формі лицьової сторони лічильна, по кутах бортів виконані наскрізні функціональні отвори, армовані люверсами для пломбування. В іншій конкретній формі виконання кожух виконаний у формі куба або призми, або циліндра. В іншій конкретній формі кожух виготовлений з термоформованої плівки товщиною 0,5-0,7 мм. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Виконання корпусу у вигляді цільного прозорого кожуха об'ємної геометричної форми забезпечує надійний захист лічильника як від механічних ушкоджень, так і від несанкціонованого втручання безпосередньо в механізм лічильника без необоротних видимих ушкоджень кожуха. Наявність наскрізних функціональних отворів, армованих люверсами, через які здійснюється встановлення та пломбування пристрою, дозволяє перекрити доступ в зону октан-коректора та обмежує можливість заміни заводських та метрологічних простих пломб. Виконання кожуха у формі куба або призми, або циліндра дозволяє застосовувати даний пристрій на приладах обліку газу різних форм і конфігурацій. Виготовлення кожуха з термоформованої плівки з оптимальною товщиною 0,5-0,7 мм дозволяє забезпечити низьку собівартість виробу, оперативно здійснити виготовлення кожуха для приладів обліку будь-якої об'ємної конфігурації та легко проводити контроль показників приладу обліку. Крім того, плівка стійка до ультрафіолетового випромінювання, що забезпечує довготривале використання даного захисного пристрою. 1 UA 111602 U 5 10 15 20 Вибрана товщина плівки 0,5-0,7 мм є оптимальною для використання, так товщина 0,7 мм не має необхідної гнучкості. Суть корисної моделі пояснюється кресленням, на якому зображений загальний вигляд пристрою. Пристрій для захисту приладів обліку газу містить цільний прозорий кожух 1 об'ємної геометричної форми, виступаючі відбортовані по периметру горизонтальні краї 2, наскрізні функціональні отвори 3, армовані люверсами 4. Пристрій працює наступним чином. Виготовлений методом вакуумного термоформування чи методом термоштамповки кожух 1 відповідної об'ємної геометричної форми встановлюють на лицьову поверхню лічильника газу, при цьому відбортовані горизонтальні краї 2 щільно прилягають до корпусу лічильника, в наскрізні отвори 3 з люверсами 4 встановлюють пломбувальний матеріал, обв'язують навколо лічильника та фіксують номерною пломбую (на кресл. не показано). При спробі несанкціонованого втручання в механізм обліку проходить руйнація пломб та пошкодження самого захисного кожуха, що вказує на можливість несанкціонованих дій над лічильником. Оскільки кожух блокує зону октан-коректора, запобігається можливість піднесення магніту до рахункового механізму. Для запобігання дій з конструктивно зміненим лічильником (підготовленим для зупинки магнітом), ще один кожух встановлюється з тильного боку лічильника, формуючи таким чином необхідний зазор, який є розсіювачем магнітного поля. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Пристрій для захисту приладів обліку газу, що містить корпус, який відрізняється тим, що корпус виконаний у вигляді цільного прозорого кожуха об'ємної геометричної форми, відкритий з одного боку, з виступаючими відбортованими по периметру горизонтальними краями, форма кожуха тотожна формі лицьової сторони лічильна, по кутах бортів виконані наскрізні функціональні отвори, армовані люверсами, для пломбування. 2. Пристрій за п. 1, який відрізняється тим, що виконаний у формі куба або призми, або циліндра. 3. Пристрій за п. 1, який відрізняється тим, що кожух виконаний з термоформованої плівки товщиною 0,5-0,7 мм. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
