Спосіб багатоканального зв’язку

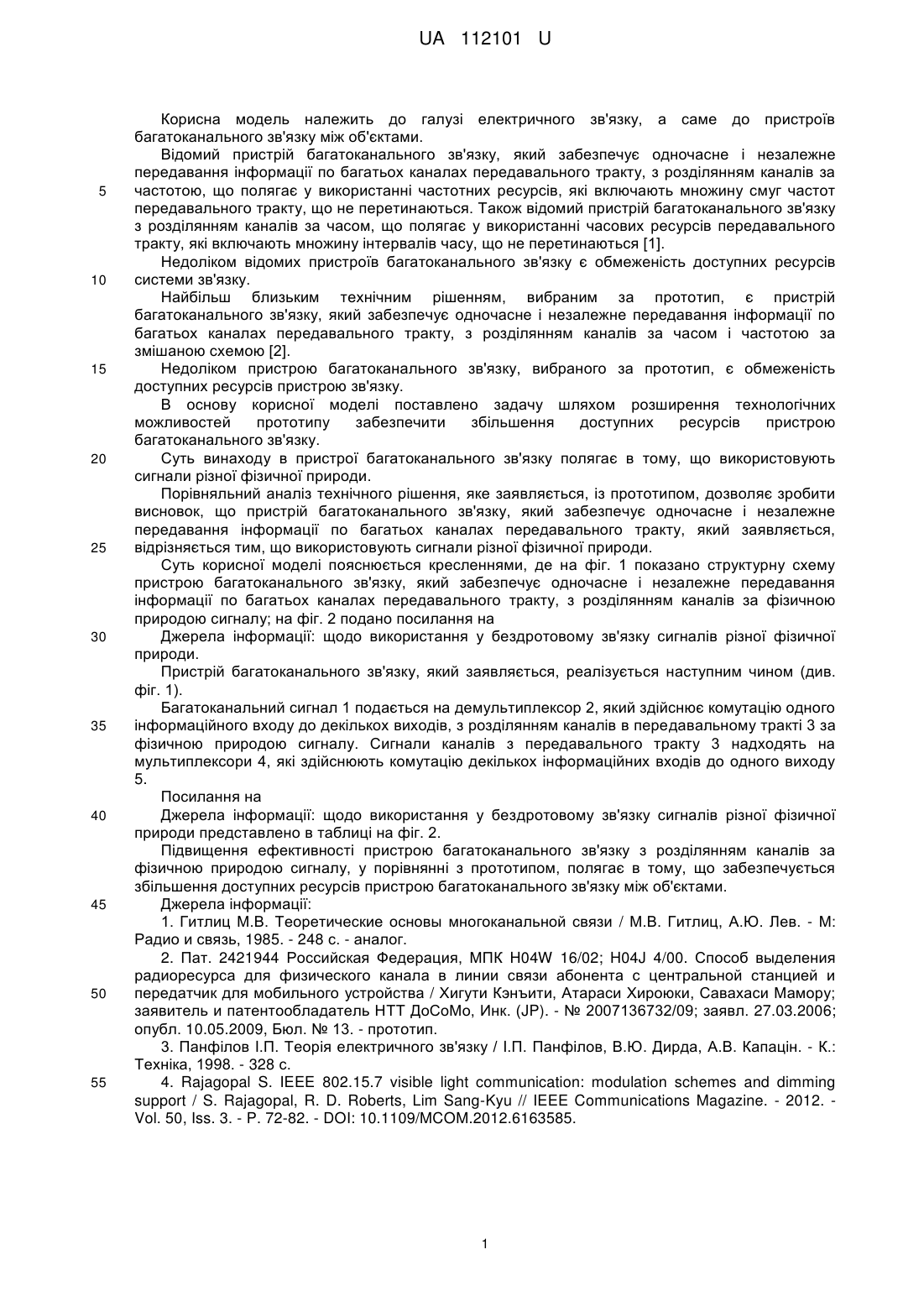

Реферат: UA 112101 U UA 112101 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електричного зв'язку, а саме до пристроїв багатоканального зв'язку між об'єктами. Відомий пристрій багатоканального зв'язку, який забезпечує одночасне і незалежне передавання інформації по багатьох каналах передавального тракту, з розділянням каналів за частотою, що полягає у використанні частотних ресурсів, які включають множину смуг частот передавального тракту, що не перетинаються. Також відомий пристрій багатоканального зв'язку з розділянням каналів за часом, що полягає у використанні часових ресурсів передавального тракту, які включають множину інтервалів часу, що не перетинаються [1]. Недоліком відомих пристроїв багатоканального зв'язку є обмеженість доступних ресурсів системи зв'язку. Найбільш близьким технічним рішенням, вибраним за прототип, є пристрій багатоканального зв'язку, який забезпечує одночасне і незалежне передавання інформації по багатьох каналах передавального тракту, з розділянням каналів за часом і частотою за змішаною схемою [2]. Недоліком пристрою багатоканального зв'язку, вибраного за прототип, є обмеженість доступних ресурсів пристрою зв'язку. В основу корисної моделі поставлено задачу шляхом розширення технологічних можливостей прототипу забезпечити збільшення доступних ресурсів пристрою багатоканального зв'язку. Суть винаходу в пристрої багатоканального зв'язку полягає в тому, що використовують сигнали різної фізичної природи. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що пристрій багатоканального зв'язку, який забезпечує одночасне і незалежне передавання інформації по багатьох каналах передавального тракту, який заявляється, відрізняється тим, що використовують сигнали різної фізичної природи. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано структурну схему пристрою багатоканального зв'язку, який забезпечує одночасне і незалежне передавання інформації по багатьох каналах передавального тракту, з розділянням каналів за фізичною природою сигналу; на фіг. 2 подано посилання на Джерела інформації: щодо використання у бездротовому зв'язку сигналів різної фізичної природи. Пристрій багатоканального зв'язку, який заявляється, реалізується наступним чином (див. фіг. 1). Багатоканальний сигнал 1 подається на демультиплексор 2, який здійснює комутацію одного інформаційного входу до декількох виходів, з розділянням каналів в передавальному тракті 3 за фізичною природою сигналу. Сигнали каналів з передавального тракту 3 надходять на мультиплексори 4, які здійснюють комутацію декількох інформаційних входів до одного виходу 5. Посилання на Джерела інформації: щодо використання у бездротовому зв'язку сигналів різної фізичної природи представлено в таблиці на фіг. 2. Підвищення ефективності пристрою багатоканального зв'язку з розділянням каналів за фізичною природою сигналу, у порівнянні з прототипом, полягає в тому, що забезпечується збільшення доступних ресурсів пристрою багатоканального зв'язку між об'єктами. Джерела інформації: 1. Гитлиц М.В. Теоретические основы многоканальной связи / М.В. Гитлиц, А.Ю. Лев. - М: Радио и связь, 1985. - 248 с. - аналог. 2. Пат. 2421944 Российская Федерация, МПК H04W 16/02; H04J 4/00. Способ выделения радиоресурса для физического канала в линии связи абонента с центральной станцией и передатчик для мобильного устройства / Хигути Кэнъити, Атараси Хироюки, Савахаси Мамору; заявитель и патентообладатель НТТ ДоСоМо, Инк. (JP). - № 2007136732/09; заявл. 27.03.2006; опубл. 10.05.2009, Бюл. № 13. - прототип. 3. Панфілов I.П. Теорія електричного зв'язку / I.П. Панфілов, В.Ю. Дирда, А.В. Капацін. - К.: Техніка, 1998. - 328 с. 4. Rajagopal S. IEEE 802.15.7 visible light communication: modulation schemes and dimming support / S. Rajagopal, R. D. Roberts, Lim Sang-Kyu // IEEE Communications Magazine. - 2012. Vol. 50, Iss. 3. - P. 72-82. - DOI: 10.1109/MCOM.2012.6163585. 1 UA 112101 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій багатоканального зв'язку, що включає демультиплексор, який здійснює комутацію одного інформаційного входу до декількох виходів, передавальний тракт, мультиплексор, який здійснює комутацію декількох інформаційних входів до одного виходу, який відрізняється тим, що демультиплексор виконаний з можливістю розділяти канали за фізичною природою сигналу, передавальний тракт налаштований на передачу сигналів різної фізичної природи, мультиплексом виконаний з можливістю об'єднувати канали з різною фізичною природою сигналу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
