Номер патенту: 11361

Опубліковано: 25.12.1996

Автори: Політіхін Альберт Іванович, Наритник Теодор Миколайович, Очковський Ігор Іванович, Потієнко Валерій Петрович

Завантажити PDF файл.

Формула / Реферат

Способ определения затухання тракта от выхода опорного источника шума до входа усилителя в процессе измерения шумовой температуры последнего путем подачи на вход одного из серии измеряемых усилителей шумовых сигналов с шумовой температурой окружающей среды То непосредственно и с шумовой температурой Т ниже или выше То непосредственно и через измеряемый тракт и измерения отношения Мо уровней мощности шумового сигнала на выходе усилителя на частоте измерения шумовой температуры серия усилителей при подаче непосредственно на вход усилителя шумовых сигналов с шумовой температурой Т и То, отличающийся тем, что, с целью упрощения способа, измеряют отношение М уровней мощности шумового сигнала на выходе усилителя на частоте измерения шумовой температуры серии усилителей при подаче на его вход шумового сигнала с шумовой температурой Т непосредственно и через измеряемый тракт и определяют вносимое затухание измеряемого тракта из выражений

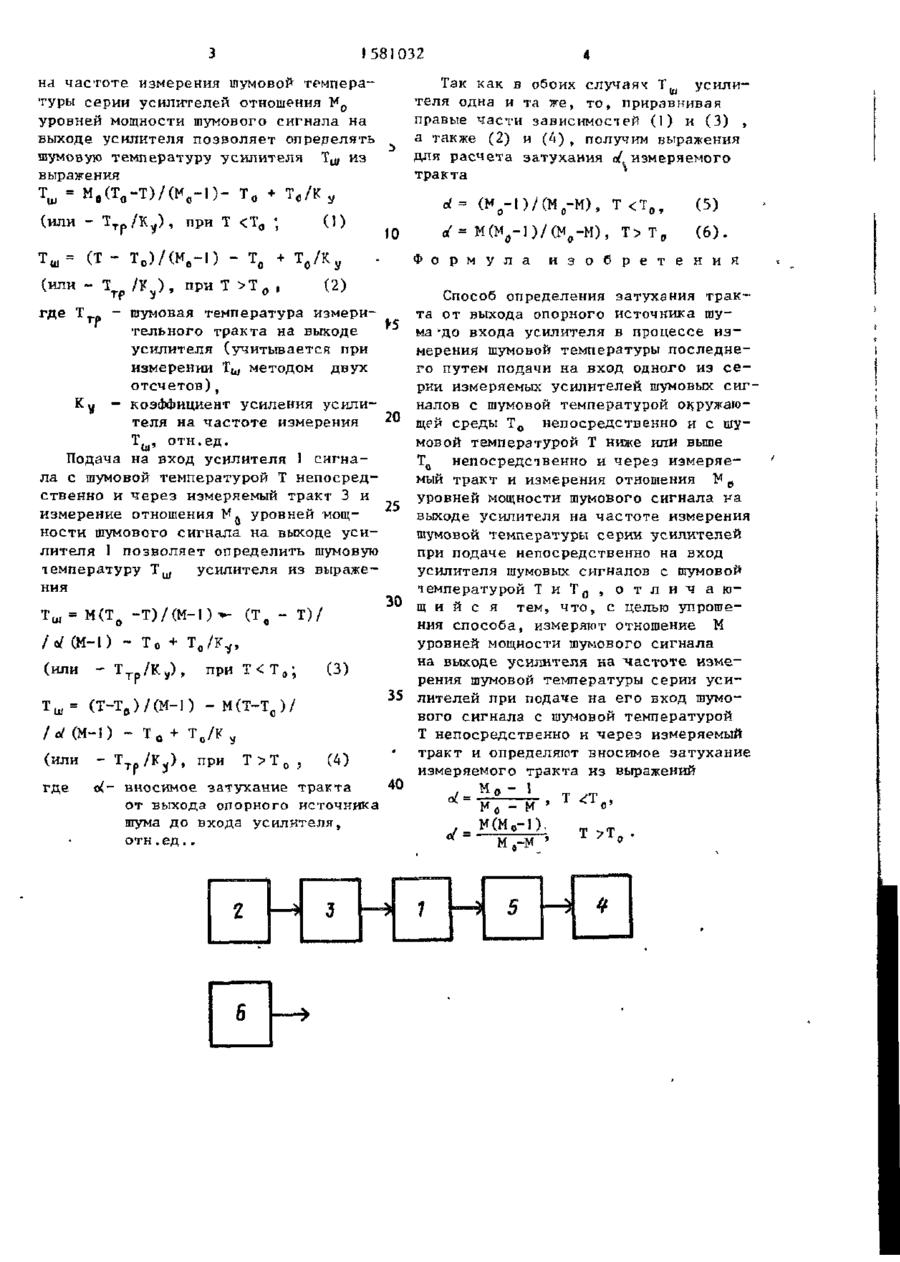

Текст

(ЮЛЬЗОВАНИ-Я-9К9- № союз совєтсних СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН „„SIL1581032 (51)6 G 0 1 'ооосэ А1 * 29/26 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (20 4436152724-21 . ' (22) 03.06.88 (72) Т.Н.Нарытник, И.И. Очковский, А.И. Попитихин и В.П. Потиенко (53) 621.317.75(088.8) (56) Авторское свидетельство СССР Г 1389453, к л . G 01 R 29/26, 1985. Авторское свидетельство СССР 1 1389452, к л . G 01 В 29/26, 1985. С (54) СПОСОБ ОПРЕДЕЛЕНИЯ ЗАТУХАНИЯ (57) Изобретение может быть использовано для прецизионного измерения малого вносимого затухания тракта от выхода опорного источника шума до входа усилителя в процессе измерения шумовой температуры последнего. Цель изобретения - упрощение способа путем сокращения числа необходимых для реализации подключений - отключений, Для этого подают на вход одного из серии измеряемых усилителей непосред ственно и через измеряемый тракт шумовой сигнал с шумовой температурой Т ниже или выше температуры окружающей среды Тс от опорного источника шума, используемого для измерения шумовой температуры серии усилителей, и измеряют отношение М уровней мощности шумового сигнала на выходе усилителя на частоте измерения шумовой температуры серии усилителей. З а тем подают на вход усилителя шумовой сигнал с шумовой температурой Тп, измеряют на частоте измерения шумовой температуры серии усилителей отношение М уровней мощности птумового сигнала на выходе усилителя при подаче на его вход шумового сигнала с шумовой температурой Т и Т о и определяют вносимое затухание d измеряемого трак га из выражения: d - (М о -1)/ /(М о -М), при Т измерительный аттеьюатор 5. Кроме того, к входу усилителя 1 непосредственно или через измерительный трлкт может подключаться согласованная н а грузка 6. Существо способа состоит в следующем. Подача непосредственно на вход усилителя I шу 1ОВых сигналов с шумовой температурой Т и Т о и измерение 1581032 Так как в обоих случаях Т щ усилителя одна и та же, т о , приравнивая правые части зависимостей (1) и (3) , а также (2) и (А), получим выражения для расчета затухания (/измеряемого тракта нл частоте измерения шумовой температуры серии усилителей отношения ¥0 уровней мощности шумового сигнала на выходе усилителя позволяет определять шумовую температуру усилителя Т ш из выражения Т ш = М,(Тв-Т)/(Мв-1)- То + Т о / К , (или - Т т р / К у ) , при 1 Т Л , (1)

Дивитися

Додаткова інформація

Назва патенту англійською

Method for measurement of decay

Автори англійською

Politikhin Albert Ivanovych, Ochkovskyi Ihor Ivanovych, Potiienko Valerii Petrovych

Назва патенту російською

Способ измерения затухания

Автори російською

Политихин Альберт Иванович, Очковский Игорь Иванович, Потиенко Валерий Петрович

МПК / Мітки

Автори: Очковський Ігор Іванович, Бережний Василь Олексійович

МПК: G01R 29/00

Мітки: спосіб, підсилювача, температури, визначення, входу, еквівалентної, шумової

Формула / Реферат:

Способ определения эквивалентной шумовой температуры входа усилителя путем измерения в заданной полосе пропускания уровня мощности шумового сигнала Ро на выходе согласованной нагрузки при температуре окружающей среды То, отличающийся тем, что, сцелью расширения функциональных возможностей при одновременном повышении точности измерения, измеряют в заданной полосе пропускания уровень мощности шумового сигнала Р1 на выходе согласованного по...
