Спосіб визначення межі міцності деревини при місцевому зминанні вздовж волокон

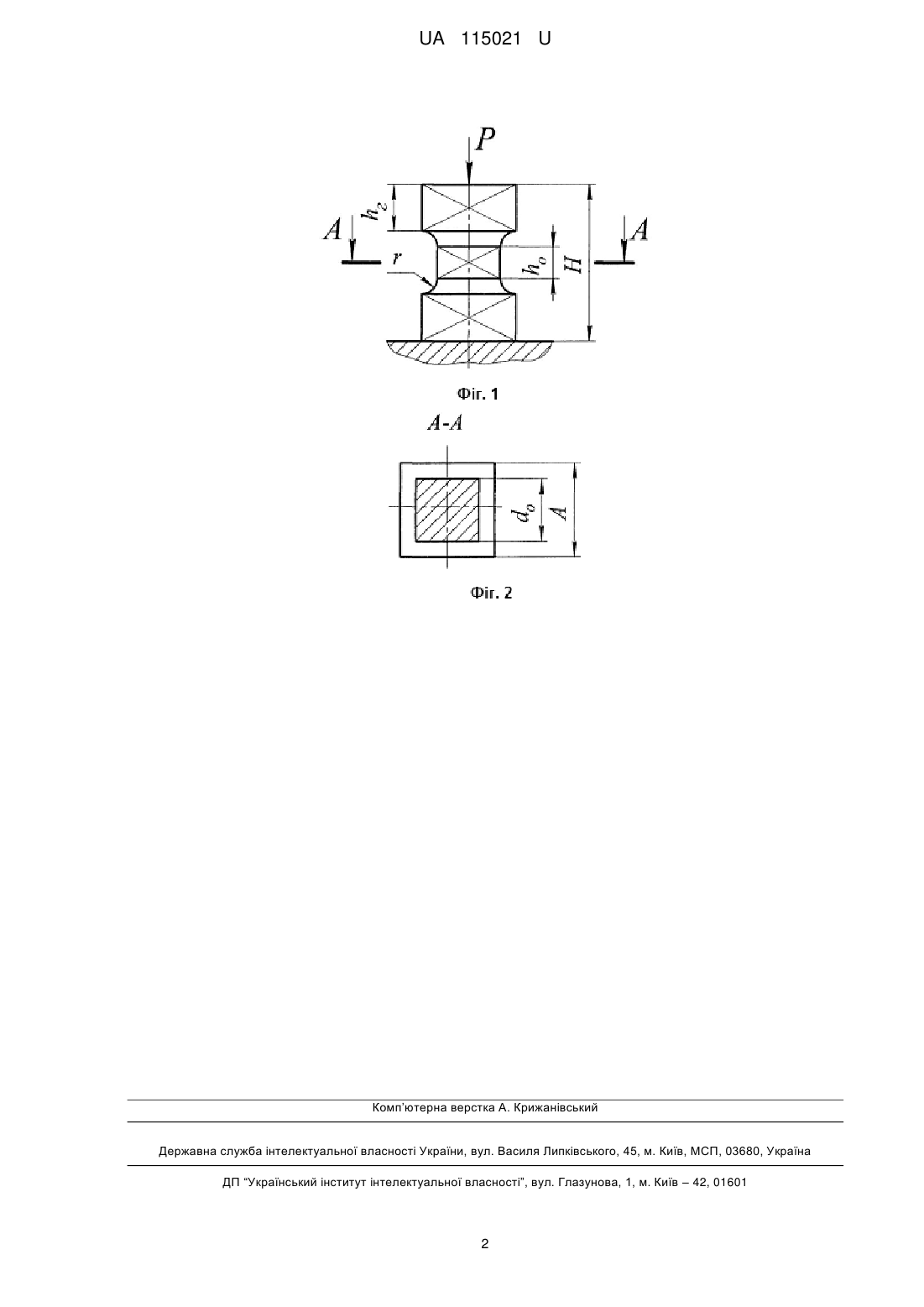

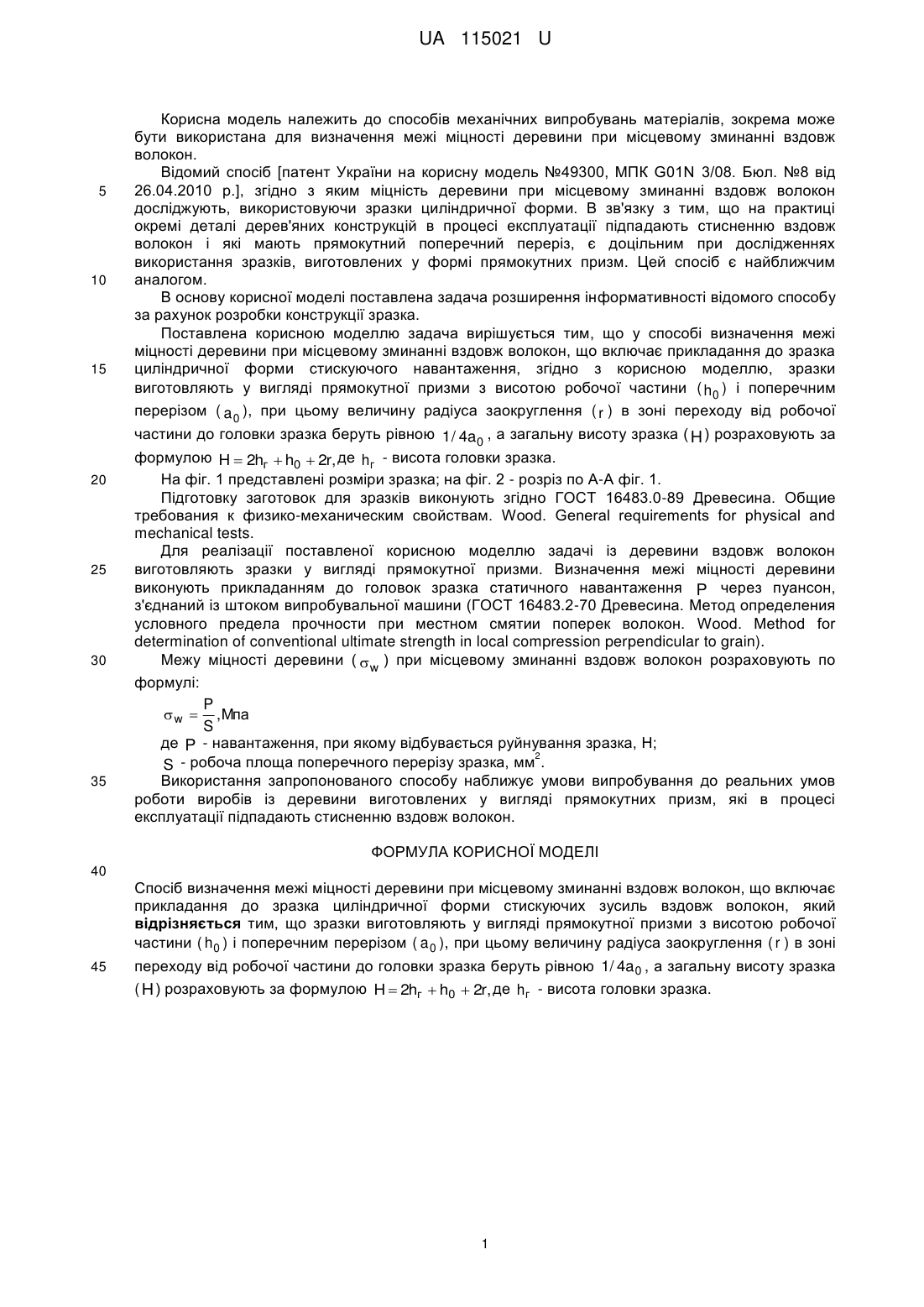

Реферат: Спосіб визначення межі міцності деревини при місцевому зминанні вздовж волокон включає прикладання до зразка циліндричної форми стискуючих зусиль вздовж волокон. Зразки виготовляють у вигляді прямокутної призми з висотою робочої частини ( h0 ) і поперечним перерізом ( a 0 ). Величину радіуса заокруглення ( r ) в зоні переходу від робочої частини до головки зразка беруть рівною 1/ 4a 0 . Загальну висоту зразка ( H ) розраховують за формулою H  2hг  h0  2r, де hг - висота головки зразка. UA 115021 U (12) UA 115021 U UA 115021 U 5 10 15 Корисна модель належить до способів механічних випробувань матеріалів, зокрема може бути використана для визначення межі міцності деревини при місцевому зминанні вздовж волокон. Відомий спосіб [патент України на корисну модель №49300, МПК G01N 3/08. Бюл. №8 від 26.04.2010 p.], згідно з яким міцність деревини при місцевому зминанні вздовж волокон досліджують, використовуючи зразки циліндричної форми. В зв'язку з тим, що на практиці окремі деталі дерев'яних конструкцій в процесі експлуатації підпадають стисненню вздовж волокон і які мають прямокутний поперечний переріз, є доцільним при дослідженнях використання зразків, виготовлених у формі прямокутних призм. Цей спосіб є найближчим аналогом. В основу корисної моделі поставлена задача розширення інформативності відомого способу за рахунок розробки конструкції зразка. Поставлена корисною моделлю задача вирішується тим, що у способі визначення межі міцності деревини при місцевому зминанні вздовж волокон, що включає прикладання до зразка циліндричної форми стискуючого навантаження, згідно з корисною моделлю, зразки виготовляють у вигляді прямокутної призми з висотою робочої частини ( h0 ) і поперечним перерізом ( a 0 ), при цьому величину радіуса заокруглення ( r ) в зоні переходу від робочої частини до головки зразка беруть рівною 1/ 4a0 , а загальну висоту зразка ( H ) розраховують за 20 25 30 35 формулою H  2hг  h0  2r, де hг - висота головки зразка. На фіг. 1 представлені розміри зразка; на фіг. 2 - розріз по А-А фіг. 1. Підготовку заготовок для зразків виконують згідно ГОСТ 16483.0-89 Древесина. Общие требования к физико-механическим свойствам. Wood. General requirements for physical and mechanical tests. Для реалізації поставленої корисною моделлю задачі із деревини вздовж волокон виготовляють зразки у вигляді прямокутної призми. Визначення межі міцності деревини виконують прикладанням до головок зразка статичного навантаження P через пуансон, з'єднаний із штоком випробувальної машини (ГОСТ 16483.2-70 Древесина. Метод определения условного предела прочности при местном смятии поперек волокон. Wood. Method for determination of conventional ultimate strength in local compression perpendicular to grain). Межу міцності деревини (  w ) при місцевому зминанні вздовж волокон розраховують по формулі: P  w  , Мпа S де P - навантаження, при якому відбувається руйнування зразка, Н; 2 S - робоча площа поперечного перерізу зразка, мм . Використання запропонованого способу наближує умови випробування до реальних умов роботи виробів із деревини виготовлених у вигляді прямокутних призм, які в процесі експлуатації підпадають стисненню вздовж волокон. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб визначення межі міцності деревини при місцевому зминанні вздовж волокон, що включає прикладання до зразка циліндричної форми стискуючих зусиль вздовж волокон, який відрізняється тим, що зразки виготовляють у вигляді прямокутної призми з висотою робочої частини ( h0 ) і поперечним перерізом ( a 0 ), при цьому величину радіуса заокруглення ( r ) в зоні 45 переходу від робочої частини до головки зразка беруть рівною 1/ 4a 0 , а загальну висоту зразка ( H ) розраховують за формулою H  2hг  h0  2r, де hг - висота головки зразка. 1 UA 115021 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
