Сплав на основі стибію

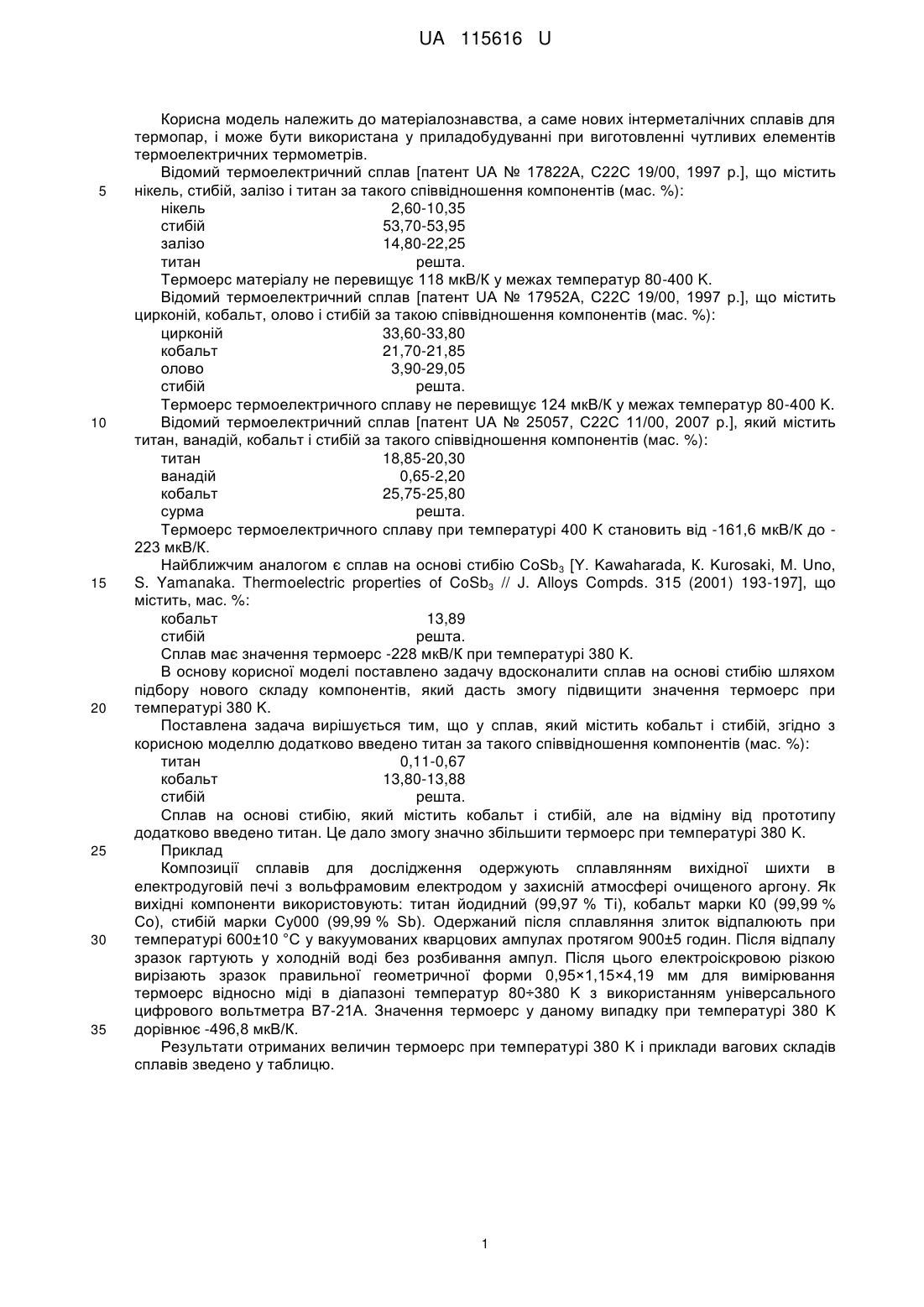

Реферат: Сплав на основі стибію містить кобальт, титан. UA 115616 U (54) СПЛАВ НА ОСНОВІ СТИБІЮ UA 115616 U UA 115616 U 5 10 15 20 25 30 35 Корисна модель належить до матеріалознавства, а саме нових інтерметалічних сплавів для термопар, і може бути використана у приладобудуванні при виготовленні чутливих елементів термоелектричних термометрів. Відомий термоелектричний сплав [патент UA № 17822А, С22С 19/00, 1997 р.], що містить нікель, стибій, залізо і титан за такого співвідношення компонентів (мас. %): нікель 2,60-10,35 стибій 53,70-53,95 залізо 14,80-22,25 титан решта. Термоерс матеріалу не перевищує 118 мкВ/К у межах температур 80-400 K. Відомий термоелектричний сплав [патент UA № 17952А, С22С 19/00, 1997 p.], що містить цирконій, кобальт, олово і стибій за такою співвідношення компонентів (мас. %): цирконій 33,60-33,80 кобальт 21,70-21,85 олово 3,90-29,05 стибій решта. Термоерс термоелектричного сплаву не перевищує 124 мкВ/К у межах температур 80-400 K. Відомий термоелектричний сплав [патент UA № 25057, С22С 11/00, 2007 p.], який містить титан, ванадій, кобальт і стибій за такого співвідношення компонентів (мас. %): титан 18,85-20,30 ванадій 0,65-2,20 кобальт 25,75-25,80 сурма решта. Термоерс термоелектричного сплаву при температурі 400 K становить від -161,6 мкВ/К до 223 мкВ/К. Найближчим аналогом є сплав на основі стибію CoSb3 [Y. Kawaharada, К. Kurosaki, M. Uno, S. Yamanaka. Thermoelectric properties of CoSb3 // J. Alloys Compds. 315 (2001) 193-197], що містить, мас. %: кобальт 13,89 стибій решта. Сплав має значення термоерс -228 мкВ/К при температурі 380 K. В основу корисної моделі поставлено задачу вдосконалити сплав на основі стибію шляхом підбору нового складу компонентів, який дасть змогу підвищити значення термоерс при температурі 380 K. Поставлена задача вирішується тим, що у сплав, який містить кобальт і стибій, згідно з корисною моделлю додатково введено титан за такого співвідношення компонентів (мас. %): титан 0,11-0,67 кобальт 13,80-13,88 стибій решта. Сплав на основі стибію, який містить кобальт і стибій, але на відміну від прототипу додатково введено титан. Це дало змогу значно збільшити термоерс при температурі 380 K. Приклад Композиції сплавів для дослідження одержують сплавлянням вихідної шихти в електродуговій печі з вольфрамовим електродом у захисній атмосфері очищеного аргону. Як вихідні компоненти використовують: титан йодидний (99,97 % Ті), кобальт марки К0 (99,99 % Со), стибій марки Су000 (99,99 % Sb). Одержаний після сплавляння злиток відпалюють при температурі 600±10 °C у вакуумованих кварцових ампулах протягом 900±5 годин. Після відпалу зразок гартують у холодній воді без розбивання ампул. Після цього електроіскровою різкою вирізають зразок правильної геометричної форми 0,95×1,15×4,19 мм для вимірювання термоерс відносно міді в діапазоні температур 80÷380 K з використанням універсального цифрового вольтметра В7-21А. Значення термоерс у даному випадку при температурі 380 K дорівнює -496,8 мкВ/К. Результати отриманих величин термоерс при температурі 380 K і приклади вагових складів сплавів зведено у таблицю. 1 UA 115616 U Таблиця Приклад 1 2 3 4 Найближчий аналог титан 0,11 0,34 0,56 0,67 Склад матеріалу, ваг. % кобальт стибій 13,88 86,01 13,85 85,81 13,82 85,62 13,80 85,53 13,89 86,11 Термоерс, мкВ/К (при 380 K) -488,4 -475,3 -496,8 -453,8 -216,4 Наведені приклади підтверджують одержання передбачуваного технічного результату. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сплав на основі стибію, що містить кобальт, який відрізняється тим, що додатково введено титан, за такого вмісту компонентів (ваг. %): титан 0,11-0,67 кобальт 13,80-13,88 стибій решта. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
