Спосіб спалювання горючих газів у пристроях для горіння

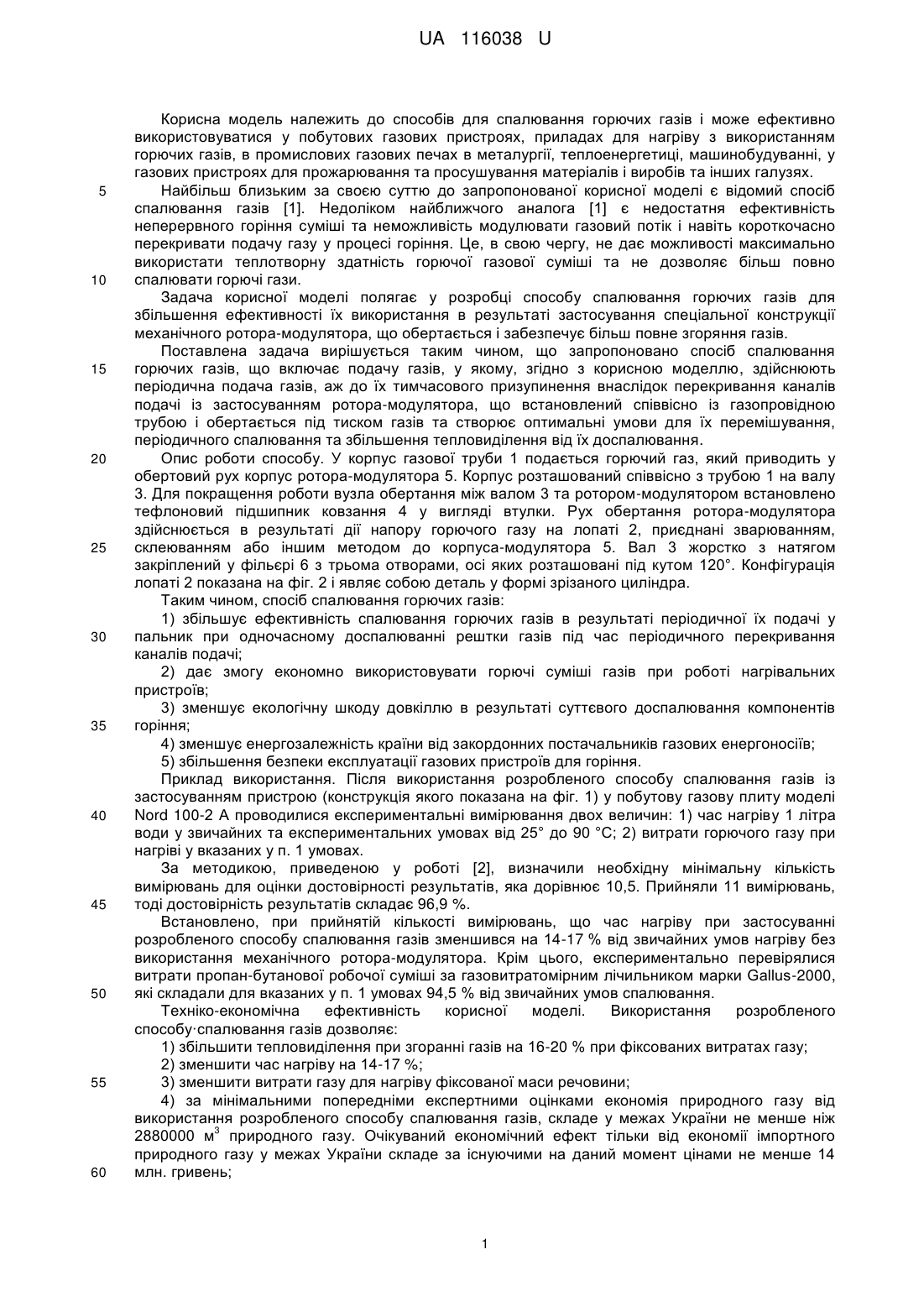

Реферат: Спосіб спалювання горючих газів у пристроях для горіння включає подачу газів у пристрій для горіння. При цьому здійснюють періодичну подачу газів, аж до їх тимчасового призупинення внаслідок перекривання каналів подачі із застосуванням ротора-модулятора, що встановлений співвісно із газопровідною трубою і обертається під тиском газів та створює оптимальні умови для їх перемішування, періодичного спалювання та збільшення тепловиділення від їх доспалювання. UA 116038 U (54) СПОСІБ СПАЛЮВАННЯ ГОРЮЧИХ ГАЗІВ У ПРИСТРОЯХ ДЛЯ ГОРІННЯ UA 116038 U UA 116038 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів для спалювання горючих газів і може ефективно використовуватися у побутових газових пристроях, приладах для нагріву з використанням горючих газів, в промислових газових печах в металургії, теплоенергетиці, машинобудуванні, у газових пристроях для прожарювання та просушування матеріалів і виробів та інших галузях. Найбільш близьким за своєю суттю до запропонованої корисної моделі є відомий спосіб спалювання газів [1]. Недоліком найближчого аналога [1] є недостатня ефективність неперервного горіння суміші та неможливість модулювати газовий потік і навіть короткочасно перекривати подачу газу у процесі горіння. Це, в свою чергу, не дає можливості максимально використати теплотворну здатність горючої газової суміші та не дозволяє більш повно спалювати горючі гази. Задача корисної моделі полягає у розробці способу спалювання горючих газів для збільшення ефективності їх використання в результаті застосування спеціальної конструкції механічного ротора-модулятора, що обертається і забезпечує більш повне згоряння газів. Поставлена задача вирішується таким чином, що запропоновано спосіб спалювання горючих газів, що включає подачу газів, у якому, згідно з корисною моделлю, здійснюють періодична подача газів, аж до їх тимчасового призупинення внаслідок перекривання каналів подачі із застосуванням ротора-модулятора, що встановлений співвісно із газопровідною трубою і обертається під тиском газів та створює оптимальні умови для їх перемішування, періодичного спалювання та збільшення тепловиділення від їх доспалювання. Опис роботи способу. У корпус газової труби 1 подається горючий газ, який приводить у обертовий рух корпус ротора-модулятора 5. Корпус розташований співвісно з трубою 1 на валу 3. Для покращення роботи вузла обертання між валом 3 та ротором-модулятором встановлено тефлоновий підшипник ковзання 4 у вигляді втулки. Рух обертання ротора-модулятора здійснюється в результаті дії напору горючого газу на лопаті 2, приєднані зварюванням, склеюванням або іншим методом до корпуса-модулятора 5. Вал 3 жорстко з натягом закріплений у фільєрі 6 з трьома отворами, осі яких розташовані під кутом 120°. Конфігурація лопаті 2 показана на фіг. 2 і являє собою деталь у формі зрізаного циліндра. Таким чином, спосіб спалювання горючих газів: 1) збільшує ефективність спалювання горючих газів в результаті періодичної їх подачі у пальник при одночасному доспалюванні рештки газів під час періодичного перекривання каналів подачі; 2) дає змогу економно використовувати горючі суміші газів при роботі нагрівальних пристроїв; 3) зменшує екологічну шкоду довкіллю в результаті суттєвого доспалювання компонентів горіння; 4) зменшує енергозалежність країни від закордонних постачальників газових енергоносіїв; 5) збільшення безпеки експлуатації газових пристроїв для горіння. Приклад використання. Після використання розробленого способу спалювання газів із застосуванням пристрою (конструкція якого показана на фіг. 1) у побутову газову плиту моделі Nord 100-2 А проводилися експериментальні вимірювання двох величин: 1) час нагріву 1 літра води у звичайних та експериментальних умовах від 25° до 90 °C; 2) витрати горючого газу при нагріві у вказаних у п. 1 умовах. За методикою, приведеною у роботі [2], визначили необхідну мінімальну кількість вимірювань для оцінки достовірності результатів, яка дорівнює 10,5. Прийняли 11 вимірювань, тоді достовірність результатів складає 96,9 %. Встановлено, при прийнятій кількості вимірювань, що час нагріву при застосуванні розробленого способу спалювання газів зменшився на 14-17 % від звичайних умов нагріву без використання механічного ротора-модулятора. Крім цього, експериментально перевірялися витрати пропан-бутанової робочої суміші за газовитратомірним лічильником марки Gallus-2000, які складали для вказаних у п. 1 умовах 94,5 % від звичайних умов спалювання. Техніко-економічна ефективність корисної моделі. Використання розробленого способу·спалювання газів дозволяє: 1) збільшити тепловиділення при згоранні газів на 16-20 % при фіксованих витратах газу; 2) зменшити час нагріву на 14-17 %; 3) зменшити витрати газу для нагріву фіксованої маси речовини; 4) за мінімальними попередніми експертними оцінками економія природного газу від використання розробленого способу спалювання газів, складе у межах України не менше ніж 3 2880000 м природного газу. Очікуваний економічний ефект тільки від економії імпортного природного газу у межах України складе за існуючими на даний момент цінами не менше 14 млн. гривень; 1 UA 116038 U 5 10 5) зменшити негативний вплив недопалених горючих газів на навколишнє середовище; 6) збільшити безпеку експлуатації пристроїв для спалювання газів в результаті зменшення можливого їх накопичення та утворення вибухонебезпечної і отруйної суміші у приміщенні. Джерела інформації: 1. Способ сжигания газа и устройство для его осуществления: пат. 2008559 Россия: МПК F23C 11/00 Способ сжигания газа и устройство для его осуществления / Шестаков Н.С.; Журавский Г.И. Иванов B.C.; Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова. - № 4925926/06; заявл. 15.04.1991; опубл. 28.02.1994. - найближчий аналог. 2. Горский В.Г. Планирование промышленных экспериментов / В.Г. Горский, Ю.П. Адлер. М: Металлургия, 1974. - 264 c. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб спалювання горючих газів у пристроях для горіння, що включає подачу газів у пристрій для горіння, який відрізняється тим, що здійснюють періодичну подачу газів, аж до їх тимчасового призупинення внаслідок перекривання каналів подачі із застосуванням роторамодулятора, що встановлений співвісно із газопровідною трубою і обертається під тиском газів та створює оптимальні умови для їх перемішування, періодичного спалювання та збільшення тепловиділення від їх доспалювання. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
