Теплообмінний елемент

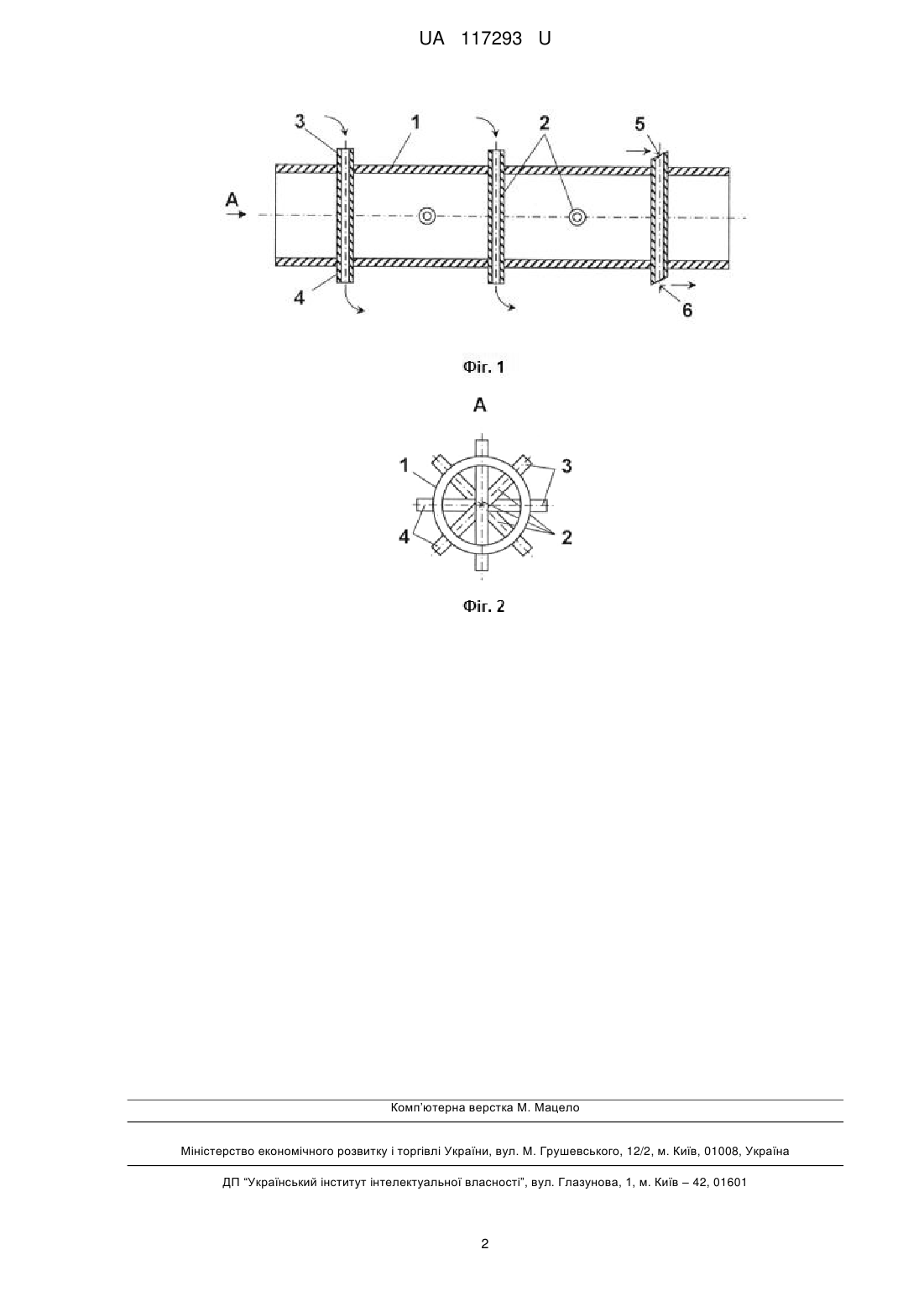

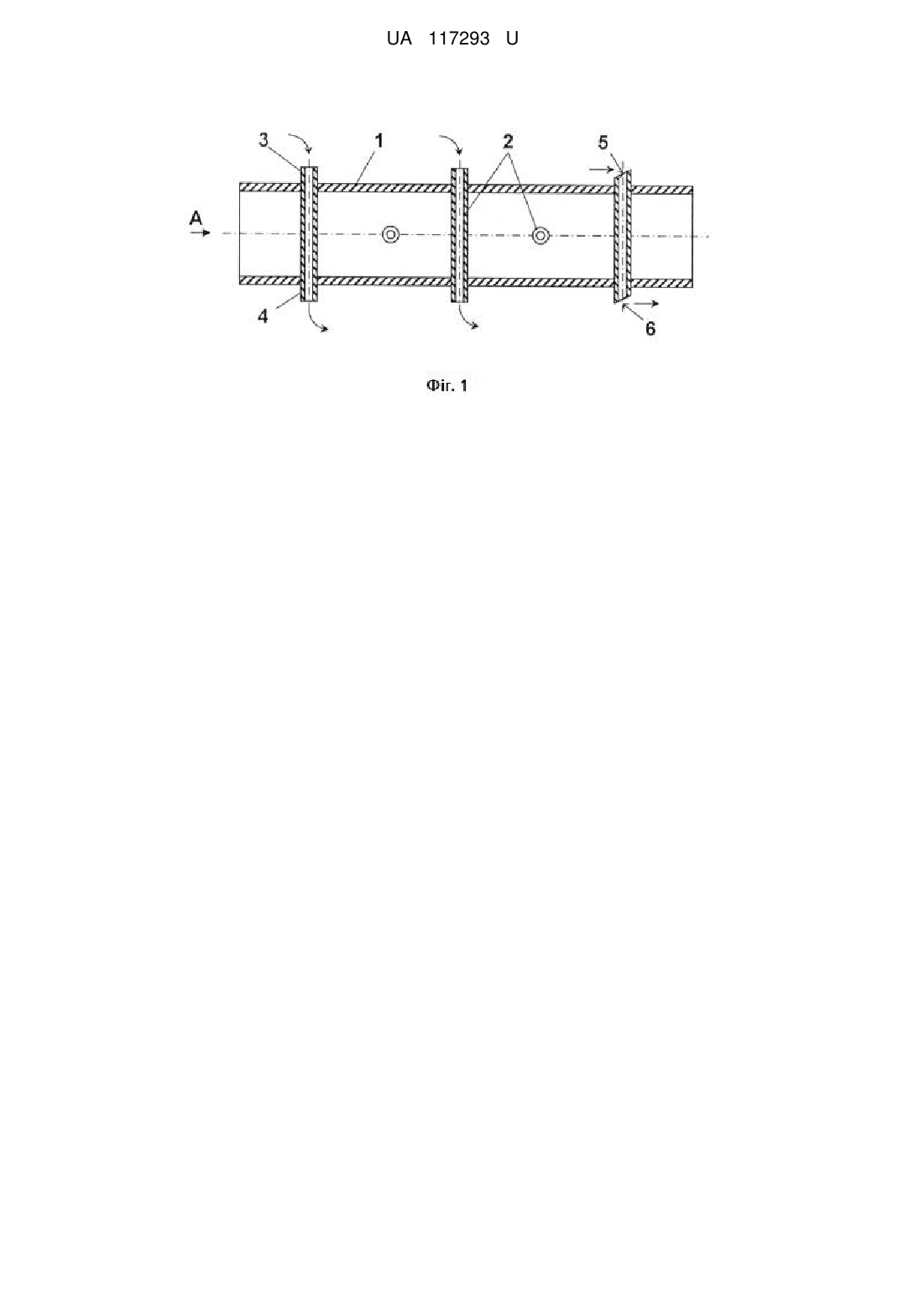

Реферат: Теплообмінний елемент виконаний у вигляді труби зі стрижневими вставками, які проходять крізь її стінку. Кожну зі стрижневих вставок виконано порожнистою, а її кінцеві ділянки розташовані ззовні труби. UA 117293 U (54) ТЕПЛООБМІННИЙ ЕЛЕМЕНТ UA 117293 U UA 117293 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплообмінного обладнання, зокрема до пристроїв для інтенсифікації теплопередачі між теплоносіями, розділеними трубчастою стінкою, і може бути використана передусім для теплообміну в поверхневих теплообмінниках типу «труба в трубі». Відомий теплообмінний елемент, виконаний у вигляді гладкої труби [Дытнерский Ю.И. Процессы и аппараты химической технологии. 4.1. - М.: Химия, 1995. -С. 341, рис. 13-10]. Недоліком цього теплообмінного елемента є його низька ефективність під час теплообміну внаслідок низької питомої поверхні. Найбільш близьким за технічною суттю до пропонованого технічного рішення є теплообмінний елемент, виконаний у вигляді труби з суцільними стрижневими вставками, які проходять крізь її стінку [пат. Росії № 135101 U1, MПK F28D 7/10, опубл. 27.11.2013]. Зазначений теплообмінний елемент більш ефективний, ніж аналог, що розглянуто. Проте тепловий потік проходить крізь стрижневі вставки лише теплопровідністю в діаметральному перерізі, що недостатньо інтенсифікує процес теплообміну між теплоносіями, що рухаються по обидва боки стінки труби. В основу корисної моделі поставлено задачу вдосконалення теплообмінного елемента, у якому нове конструктивне виконання його стрижневих вставок забезпечує теплообмін між теплоносіями по всій поверхні розташованих всередині труб ділянок стрижневих вставок за рахунок обтікання їх обома теплоносіями, що істотно інтенсифікує процес теплообміну між ними. Поставлена задача вирішується тим, що в теплообмінному елементі, виконаному у вигляді труби зі стрижневими вставками, які проходять крізь її стінку, згідно з пропонованою корисною моделлю, новим є те, що кожну зі стрижневих вставок виконано порожнистою, а її кінцеві ділянки розташовані ззовні труби. У найприйнятнішому прикладі виконання елемента торці кожної зі стрижневих вставок виконані скошеними. Виконання стрижневих вставок порожнистими забезпечує інтенсивний теплообмін між обома теплоносіями на ділянках стрижневих вставок, розташованих всередині труб. А виконання торців кожної зі стрижневих вставок скошеними сприяє більш ефективному входу теплоносія, що рухається ззовні теплообмінного елемента в стрижневі вставки, а також виходу з них, що знижує гідравлічний опір теплообмінного елемента. Все це істотно підвищує ефективність теплообмінного елемента. Сутьь корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - поздовжній розріз теплообмінного елемента; - на Фіг. 2 - вид А на Фіг. 1. Теплообмінний елемент виконаний у вигляді труби 1 з порожнистими стрижневими вставками 2, які проходять крізь її стінку, при цьому кінцеві ділянки 3 і 4 кожної зі стрижневих вставок 2 розташовані ззовні труби (Фіг. 1, 2). Також торці 5 і 6 кожної зі стрижневих вставок 2 можуть бути виконані скошеними (див. праву стрижневу вставку 2 на Фіг. 1). Теплообмінний елемент працює в такий спосіб. Під час руху потоків теплоносія ззовні труби 1 він не лише взаємодіє з її стінкою, а й проходить всередині стрижневих вставок 2, що істотно збільшує поверхню теплообміну, а отже й ефективність теплообмінного елемента в цілому. Пропонована конструкція теплообмінного елемента істотно інтенсифікує процес теплообміну між теплоносіями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Теплообмінний елемент, що виконаний у вигляді труби зі стрижневими вставками, які проходять крізь її стінку, який відрізняється тим, що кожну зі стрижневих вставок виконано порожнистою, а її кінцеві ділянки розташовані ззовні труби. 2. Теплообмінний елемент за п. 1, який відрізняється тим, що торці кожної зі стрижневих вставок виконані скошеними. 1 UA 117293 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
