Установка для озонізації повітря

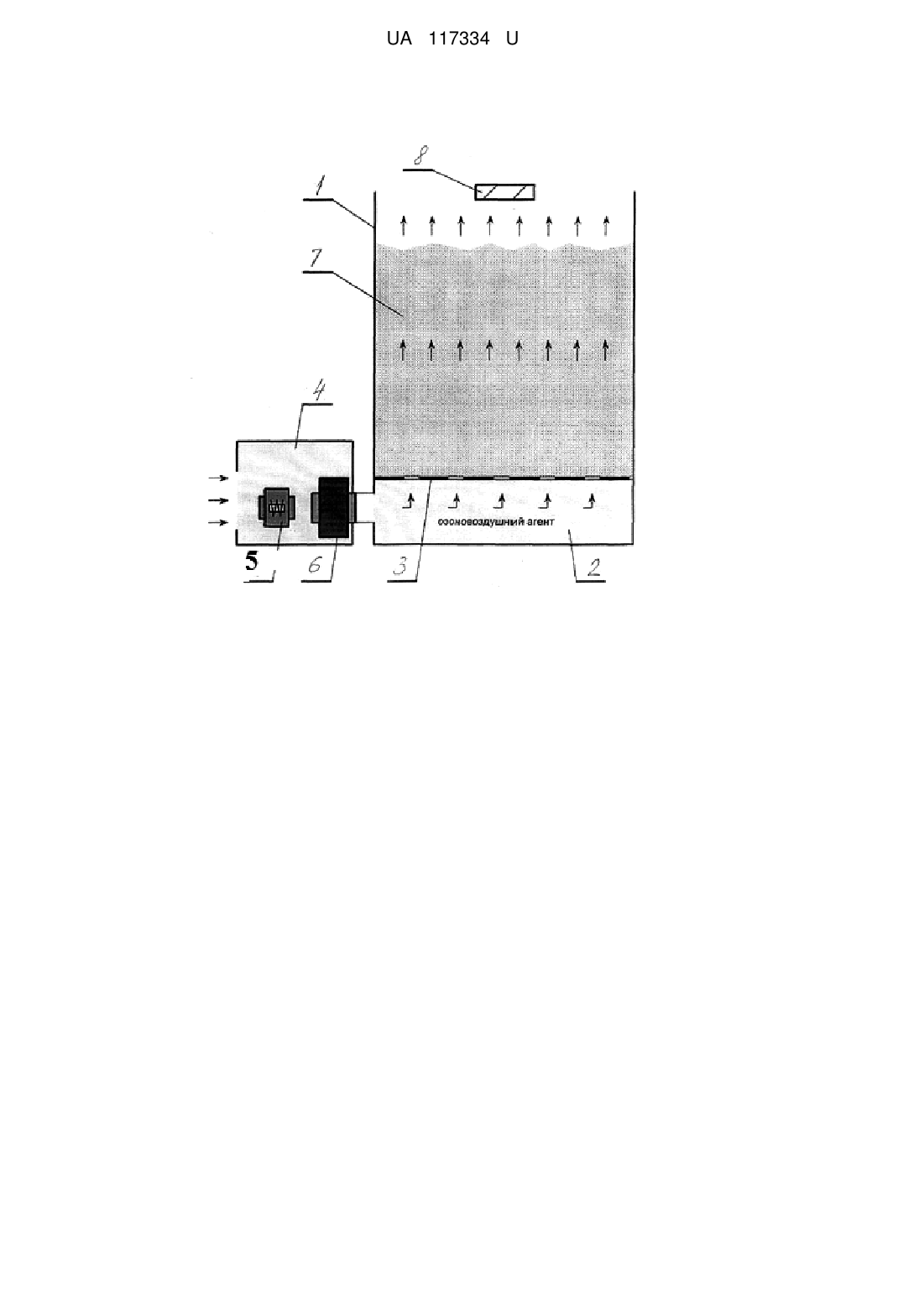

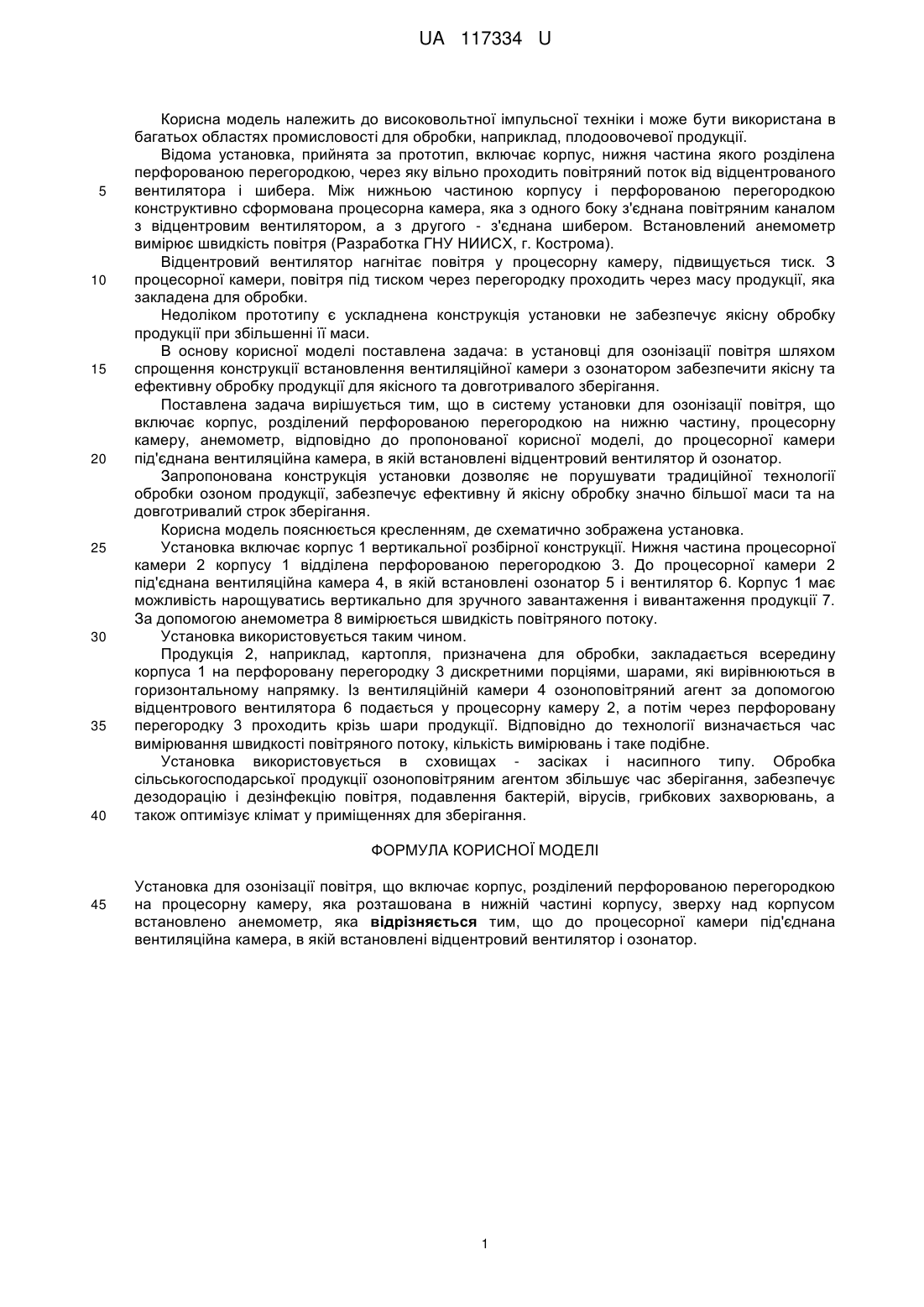

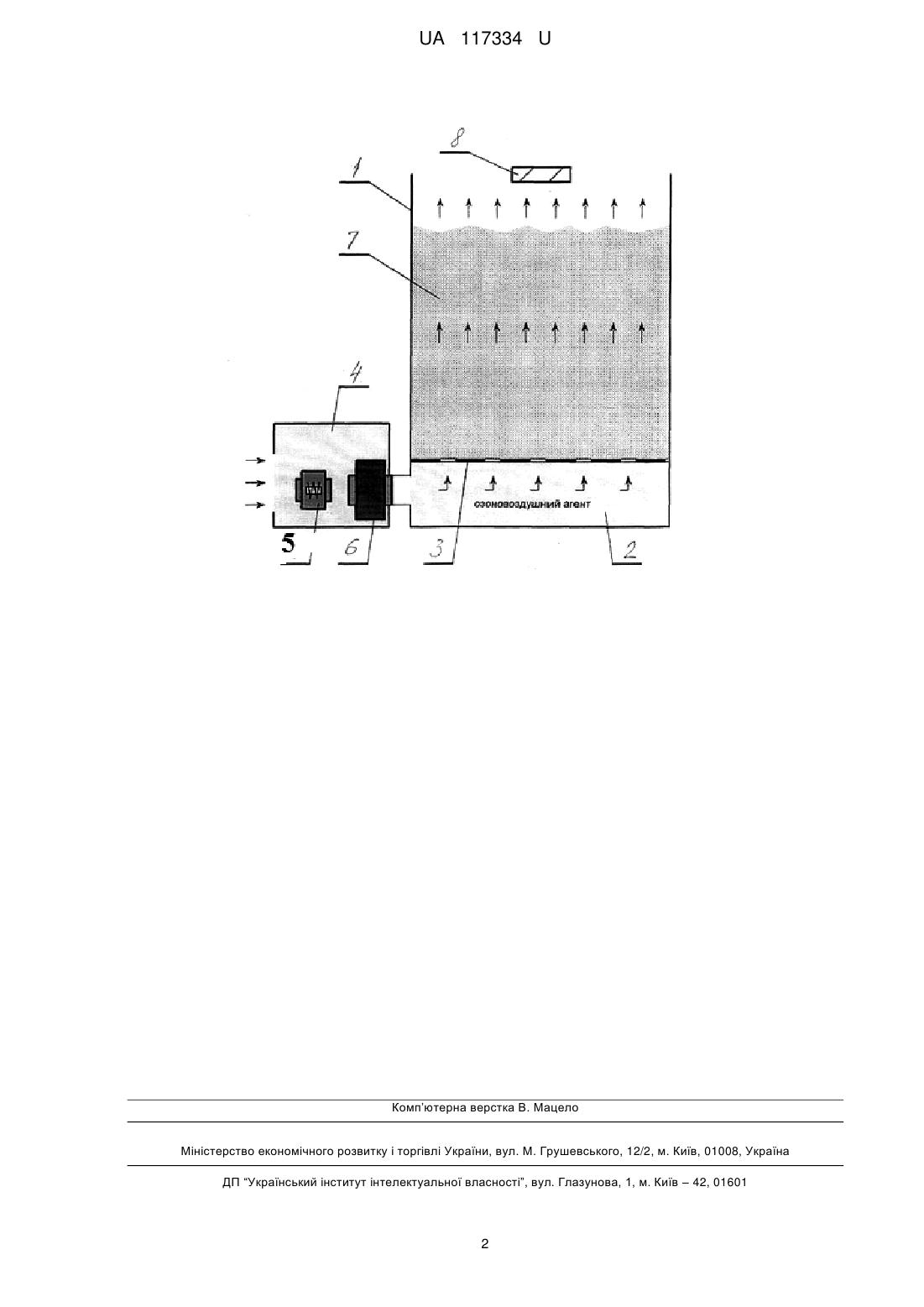

Реферат: Установка для озонізації повітря, що включає корпус, розділений перфорованою перегородкою на процесорну камеру, яка розташована в нижній частині корпусу, зверху над корпусом встановлено анемометр, причому до процесорної камери під'єднана вентиляційна камера, в якій встановлені відцентровий вентилятор і озонатор. UA 117334 U (54) УСТАНОВКА ДЛЯ ОЗОНІЗАЦІЇ ПОВІТРЯ UA 117334 U UA 117334 U 5 10 15 20 25 30 35 40 Корисна модель належить до високовольтної імпульсної техніки і може бути використана в багатьох областях промисловості для обробки, наприклад, плодоовочевої продукції. Відома установка, прийнята за прототип, включає корпус, нижня частина якого розділена перфорованою перегородкою, через яку вільно проходить повітряний поток від відцентрованого вентилятора і шибера. Між нижньою частиною корпусу і перфорованою перегородкою конструктивно сформована процесорна камера, яка з одного боку з'єднана повітряним каналом з відцентровим вентилятором, а з другого - з'єднана шибером. Встановлений анемометр вимірює швидкість повітря (Разработка ГНУ НИИСХ, г. Кострома). Відцентровий вентилятор нагнітає повітря у процесорну камеру, підвищується тиск. З процесорної камери, повітря під тиском через перегородку проходить через масу продукції, яка закладена для обробки. Недоліком прототипу є ускладнена конструкція установки не забезпечує якісну обробку продукції при збільшенні її маси. В основу корисної моделі поставлена задача: в установці для озонізації повітря шляхом спрощення конструкції встановлення вентиляційної камери з озонатором забезпечити якісну та ефективну обробку продукції для якісного та довготривалого зберігання. Поставлена задача вирішується тим, що в систему установки для озонізації повітря, що включає корпус, розділений перфорованою перегородкою на нижню частину, процесорну камеру, анемометр, відповідно до пропонованої корисної моделі, до процесорної камери під'єднана вентиляційна камера, в якій встановлені відцентровий вентилятор й озонатор. Запропонована конструкція установки дозволяє не порушувати традиційної технології обробки озоном продукції, забезпечує ефективну й якісну обробку значно більшої маси та на довготривалий строк зберігання. Корисна модель пояснюється кресленням, де схематично зображена установка. Установка включає корпус 1 вертикальної розбірної конструкції. Нижня частина процесорної камери 2 корпусу 1 відділена перфорованою перегородкою 3. До процесорної камери 2 під'єднана вентиляційна камера 4, в якій встановлені озонатор 5 і вентилятор 6. Корпус 1 має можливість нарощуватись вертикально для зручного завантаження і вивантаження продукції 7. За допомогою анемометра 8 вимірюється швидкість повітряного потоку. Установка використовується таким чином. Продукція 2, наприклад, картопля, призначена для обробки, закладається всередину корпуса 1 на перфоровану перегородку 3 дискретними порціями, шарами, які вирівнюються в горизонтальному напрямку. Із вентиляційній камери 4 озоноповітряний агент за допомогою відцентрового вентилятора 6 подається у процесорну камеру 2, а потім через перфоровану перегородку 3 проходить крізь шари продукції. Відповідно до технології визначається час вимірювання швидкості повітряного потоку, кількість вимірювань і таке подібне. Установка використовується в сховищах - засіках і насипного типу. Обробка сільськогосподарської продукції озоноповітряним агентом збільшує час зберігання, забезпечує дезодорацію і дезінфекцію повітря, подавлення бактерій, вірусів, грибкових захворювань, а також оптимізує клімат у приміщеннях для зберігання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Установка для озонізації повітря, що включає корпус, розділений перфорованою перегородкою на процесорну камеру, яка розташована в нижній частині корпусу, зверху над корпусом встановлено анемометр, яка відрізняється тим, що до процесорної камери під'єднана вентиляційна камера, в якій встановлені відцентровий вентилятор і озонатор. 1 UA 117334 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
