Спосіб дегазації порожнини з метаном

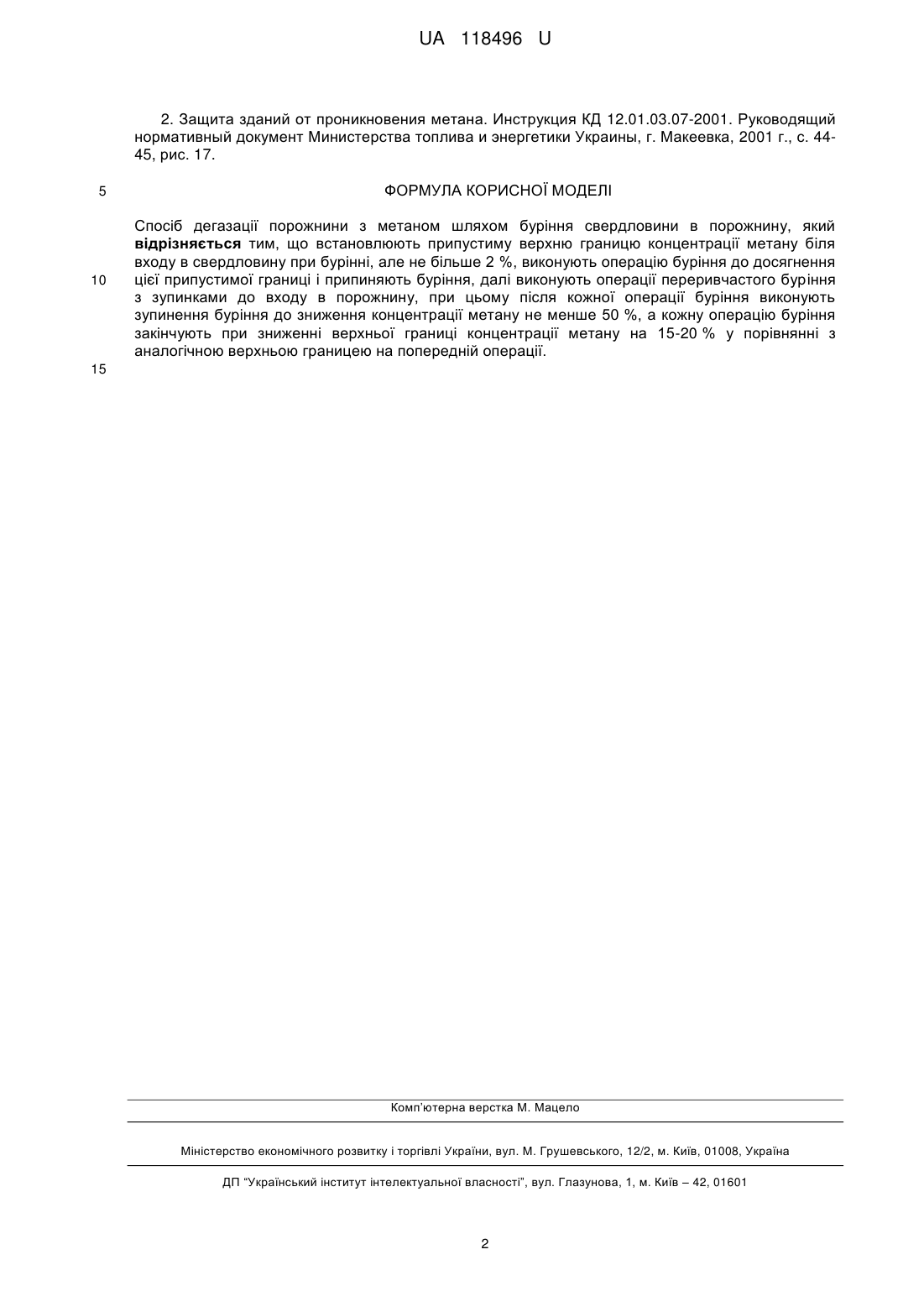

Реферат: Спосіб дегазації порожнини з метаном шляхом буріння свердловини в порожнину, причому встановлюють припустиму верхню границю концентрації метану біля входу в свердловину при бурінні, але не більше 2 %, виконують операцію буріння до досягнення цієї припустимої границі і припиняють буріння, далі виконують операції переривчастого буріння з зупинками до входу в порожнину, при цьому після кожної операції буріння виконують зупинення буріння до зниження концентрації метану не менше 50 %, а кожну операцію буріння закінчують при зниженні верхньої границі концентрації метану на 15-20 % у порівнянні з аналогічною верхньою границею на попередній операції. UA 118496 U (54) СПОСІБ ДЕГАЗАЦІЇ ПОРОЖНИНИ З МЕТАНОМ UA 118496 U UA 118496 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується технологій захисту шахт або поверхневих будинків від метану, що виділяється при добуванні вугілля в шахтах. В існуючому в теперішній час рівні техніки [1] є відомим аналог. Цей спосіб дегазації включає буріння свердловини в зону, що насичена метаном. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Цей спосіб використовується в шахтах при дегазації вугленосної товщі і також включає гідророзрив, фіксацію тріщин твердими матеріалами, буріння свердловин виконують з різних боків відносно зони робіт в лаві. Такий спосіб не дає можливості виконувати безпосередньо дегазацію порожнини з метаном, наприклад, в зоні геологічного порушення, що є недоліком цього способу. Прототипом корисної моделі є спосіб, що відомий з [2]. Цей спосіб включає буріння свердловин в порожнину з метаном. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Недолік прототипу полягає у тому, що при виході свердловини в порожнину з метаном можливе велике загазування міста ведення бурових робіт з перевищенням в цій зоні норми безпечної концентрації метану в повітрі. В основу корисної моделі поставлено задачу - підвищити безпеку дегазації порожнини з метаном за рахунок поступової дегазації порожнини в процесі буріння свердловини. Поставлена задача вирішується тим, що в способі дегазації порожнини з метаном, шляхом буріння свердловини в порожнину, у відзнаку від прототипу - встановлюють припустиму верхню границю концентрації метану біля входу в свердловину при бурінні, але не більше 2 %, виконують операцію буріння до досягнення цієї припустимої границі і припиняють буріння, далі виконують операції переривчастого буріння з зупинками до входу в порожнину, при цьому після кожної операції буріння виконують зупинення буріння до зниження концентрації метану не менше 50 %, а кожну операцію буріння закінчують при зниженні верхньої границі концентрації метану на 15-20 % у порівнянні з аналогічною верхньою границею на попередній операції. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що встановлюють припустиму верхню границю концентрації метану біля входу в свердловину, але не більше 2 %, виконують операцію буріння до досягнення цієї припустимої границі і припиняють буріння, далі виконують операції переривчастого буріння з зупинками до входу в порожнину, при цьому після кожної операції буріння виконують зупинення буріння до зниження концентрації метану не менше 50 %, а кожну операцію буріння закінчують при зниженні верхньої границі концентрації метану на 15-20 % у порівнянні з аналогічною верхньою границею на попередній операції-до входу в порожнину з метаном забезпечують поступове зниження тиску метану в порожнині і попередню дегазацію порожнини з метаном в границях припустимої концентрації метану в зоні ведення бурових робіт. При цьому при виході свердловини в порожнину тиск газу в порожнині стає зниженим і забезпечує вихід метану з порожнини крізь свердловину з концентрацією метану в зоні бурових робіт в межах припустимих норм. Це підвищує безпеку дегазації порожнини з метаном. Спосіб реалізується наступним чином. В зоні буріння свердловини встановлюють припустиму верхню границю концентрації метану біля входу в свердловину при бурінні, але не більше 2 %. Цю границю можуть встановлювати меншою в залежності від степеня вентилювання зони буріння в шахті або в залежносте від відстані до будинків на поверхні і особливостей цих будинків. Далі виконують операцію буріння до досягнення цієї припустимої границі і припиняють буріння. Після цього виконують операції переривчастого буріння з зупинками до входу в порожнину. Після кожної операції буріння виконують зупинення буріння до зниження концентрації метану не менше 50 %. Кожну операцію буріння закінчують при зниженні верхньої границі концентрації метану на 15-20 % у порівнянні з аналогічною верхньою границею на попередній операції. Все це забезпечує поступове зниження тиску метану в порожнині і попередню дегазацію порожнини з метаном. При цьому забезпечують припустиму концентрацію метану в зоні ведення бурових робіт при наближенні свердловини до порожнини. При отриманні виходу свердловини в порожнину забезпечується вихід метану крізь свердловину, при якому концентрація метану в зоні ведення бурових робіт не перевищує допустимий рівень. Все це підвищує рівень безпеки при дегазації порожнини з метаном. Джерела інформації: 1. Деклараційний патент України на корисну модель № 58127, E21F 7/00 від 08.10.2002 р. 1 UA 118496 U 2. Защита зданий от проникновения метана. Инструкция КД 12.01.03.07-2001. Руководящий нормативный документ Министерства топлива и энергетики Украины, г. Макеевка, 2001 г., с. 4445, рис. 17. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб дегазації порожнини з метаном шляхом буріння свердловини в порожнину, який відрізняється тим, що встановлюють припустиму верхню границю концентрації метану біля входу в свердловину при бурінні, але не більше 2 %, виконують операцію буріння до досягнення цієї припустимої границі і припиняють буріння, далі виконують операції переривчастого буріння з зупинками до входу в порожнину, при цьому після кожної операції буріння виконують зупинення буріння до зниження концентрації метану не менше 50 %, а кожну операцію буріння закінчують при зниженні верхньої границі концентрації метану на 15-20 % у порівнянні з аналогічною верхньою границею на попередній операції. 15 Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
