Датчик вимірювання напруги

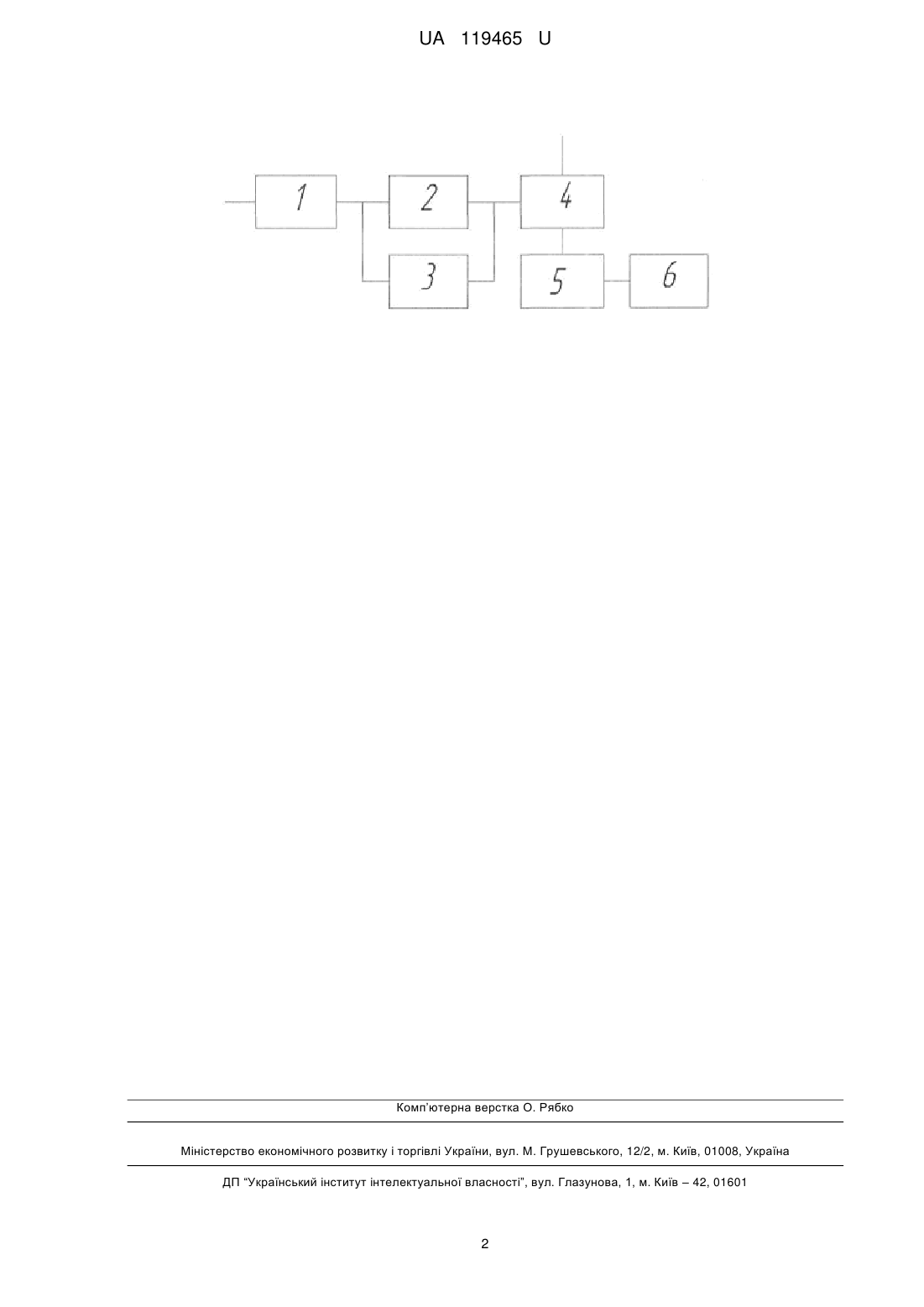

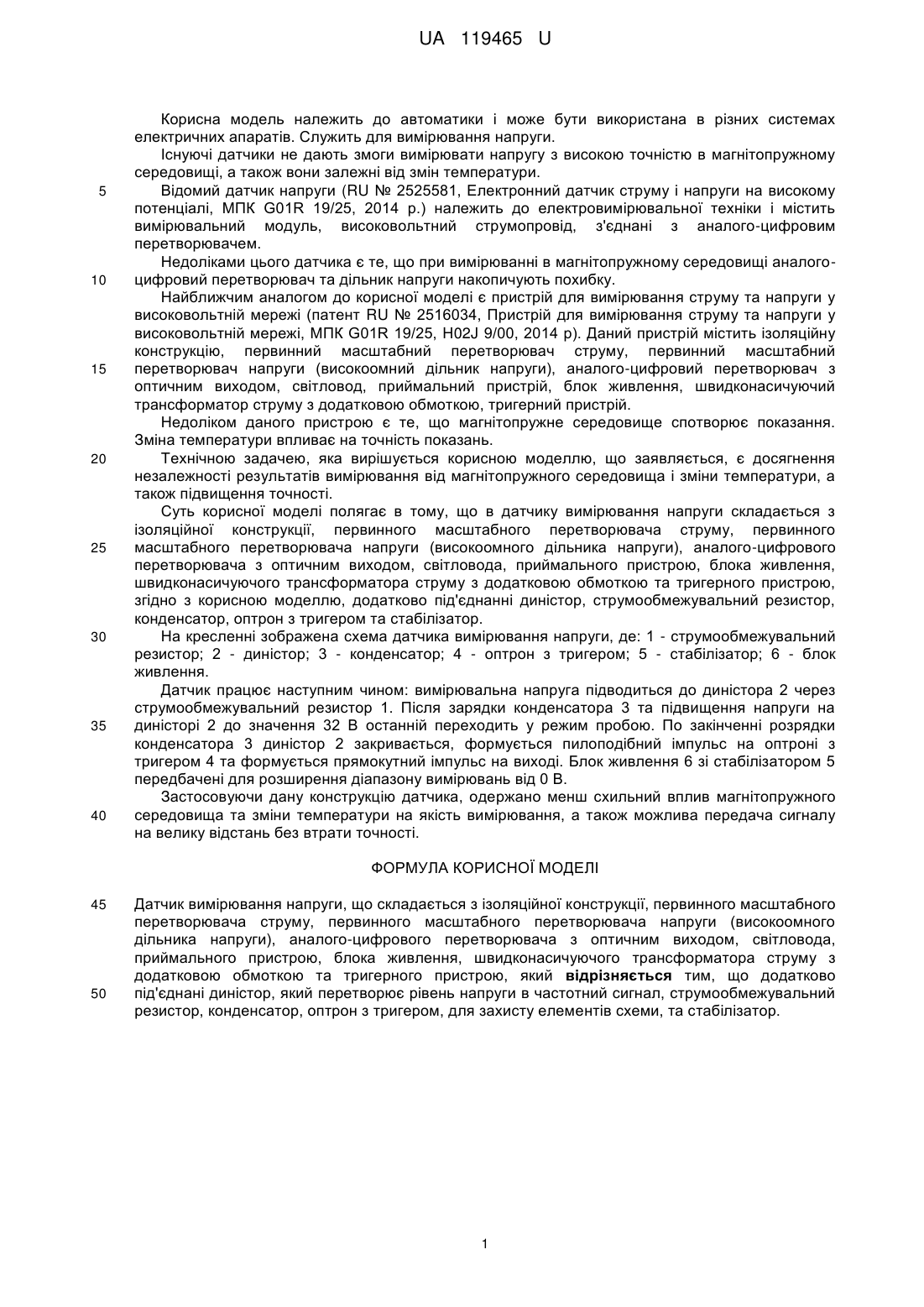

Реферат: Датчик вимірювання напруги складається з ізоляційної конструкції, первинного масштабного перетворювача струму, первинного масштабного перетворювача напруги (високоомного дільника напруги), аналого-цифрового перетворювача з оптичним виходом, світловода, приймального пристрою, блока живлення, швидконасичуючого трансформатора струму з додатковою обмоткою та тригерного пристрою. Додатково під'єднані диністор, який перетворює рівень напруги в частотний сигнал, струмообмежувальний резистор, конденсатор, оптрон з тригером, для захисту елементів схеми, та стабілізатор. UA 119465 U (54) ДАТЧИК ВИМІРЮВАННЯ НАПРУГИ UA 119465 U UA 119465 U 5 10 15 20 25 30 35 40 Корисна модель належить до автоматики і може бути використана в різних системах електричних апаратів. Служить для вимірювання напруги. Існуючі датчики не дають змоги вимірювати напругу з високою точністю в магнітопружному середовищі, а також вони залежні від змін температури. Відомий датчик напруги (RU № 2525581, Електронний датчик струму і напруги на високому потенціалі, МПК G01R 19/25, 2014 р.) належить до електровимірювальної техніки і містить вимірювальний модуль, високовольтний струмопровід, з'єднані з аналого-цифровим перетворювачем. Недоліками цього датчика є те, що при вимірюванні в магнітопружному середовищі аналогоцифровий перетворювач та дільник напруги накопичують похибку. Найближчим аналогом до корисної моделі є пристрій для вимірювання струму та напруги у високовольтній мережі (патент RU № 2516034, Пристрій для вимірювання струму та напруги у високовольтній мережі, МПК G01R 19/25, H02J 9/00, 2014 р). Даний пристрій містить ізоляційну конструкцію, первинний масштабний перетворювач струму, первинний масштабний перетворювач напруги (високоомний дільник напруги), аналого-цифровий перетворювач з оптичним виходом, світловод, приймальний пристрій, блок живлення, швидконасичуючий трансформатор струму з додатковою обмоткою, тригерний пристрій. Недоліком даного пристрою є те, що магнітопружне середовище спотворює показання. Зміна температури впливає на точність показань. Технічною задачею, яка вирішується корисною моделлю, що заявляється, є досягнення незалежності результатів вимірювання від магнітопружного середовища і зміни температури, а також підвищення точності. Суть корисної моделі полягає в тому, що в датчику вимірювання напруги складається з ізоляційної конструкції, первинного масштабного перетворювача струму, первинного масштабного перетворювача напруги (високоомного дільника напруги), аналого-цифрового перетворювача з оптичним виходом, світловода, приймального пристрою, блока живлення, швидконасичуючого трансформатора струму з додатковою обмоткою та тригерного пристрою, згідно з корисною моделлю, додатково під'єднанні диністор, струмообмежувальний резистор, конденсатор, оптрон з тригером та стабілізатор. На кресленні зображена схема датчика вимірювання напруги, де: 1 - струмообмежувальний резистор; 2 - диністор; 3 - конденсатор; 4 - оптрон з тригером; 5 - стабілізатор; 6 - блок живлення. Датчик працює наступним чином: вимірювальна напруга підводиться до диністора 2 через струмообмежувальний резистор 1. Після зарядки конденсатора 3 та підвищення напруги на диністорі 2 до значення 32 В останній переходить у режим пробою. По закінченні розрядки конденсатора 3 диністор 2 закривається, формується пилоподібний імпульс на оптроні з тригером 4 та формується прямокутний імпульс на виході. Блок живлення 6 зі стабілізатором 5 передбачені для розширення діапазону вимірювань від 0 В. Застосовуючи дану конструкцію датчика, одержано менш схильний вплив магнітопружного середовища та зміни температури на якість вимірювання, а також можлива передача сигналу на велику відстань без втрати точності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Датчик вимірювання напруги, що складається з ізоляційної конструкції, первинного масштабного перетворювача струму, первинного масштабного перетворювача напруги (високоомного дільника напруги), аналого-цифрового перетворювача з оптичним виходом, світловода, приймального пристрою, блока живлення, швидконасичуючого трансформатора струму з додатковою обмоткою та тригерного пристрою, який відрізняється тим, що додатково під'єднані диністор, який перетворює рівень напруги в частотний сигнал, струмообмежувальний резистор, конденсатор, оптрон з тригером, для захисту елементів схеми, та стабілізатор. 1 UA 119465 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
