Біопсійний циліндричний пристрій для пошарового забору біологічного матеріалу

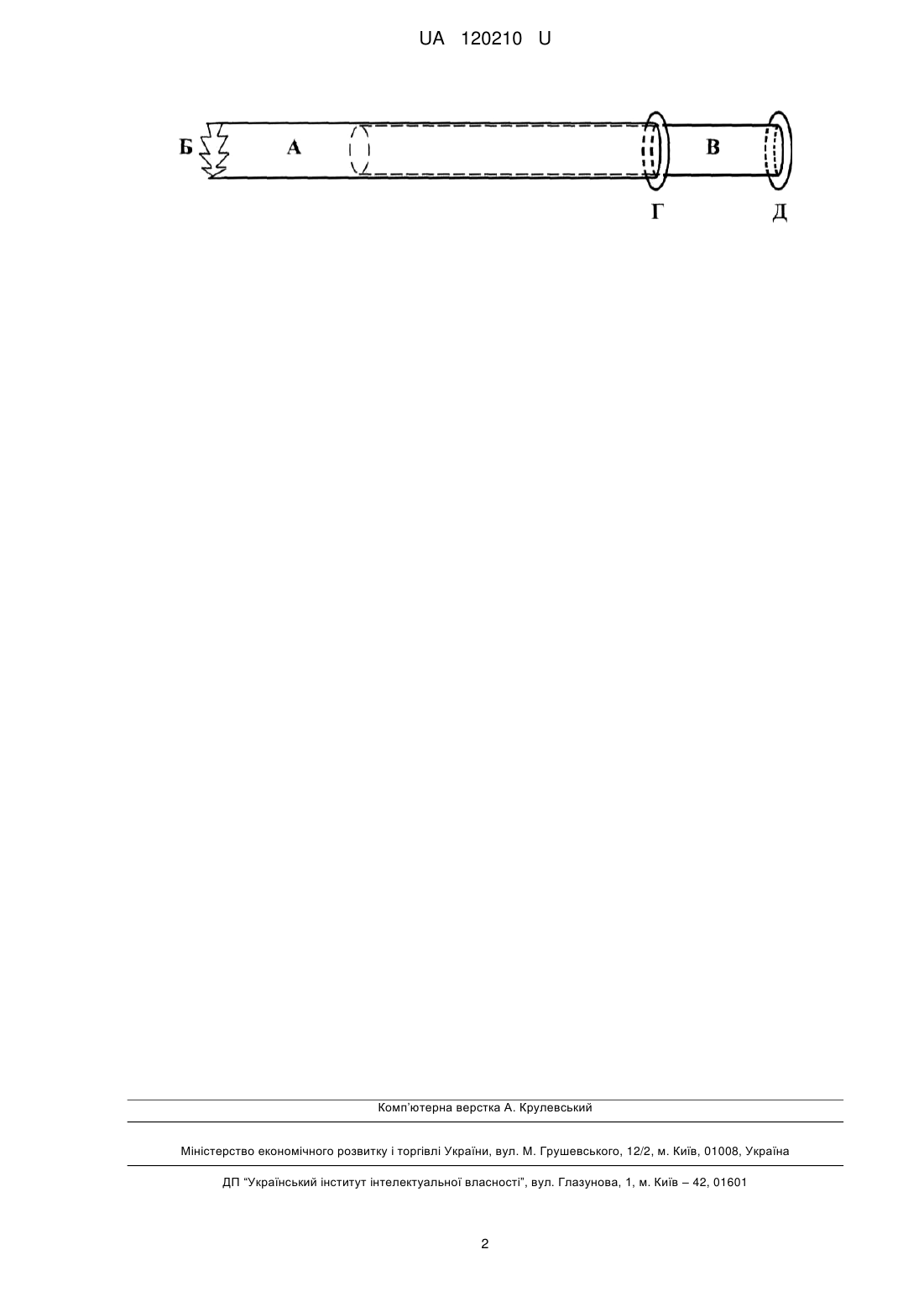

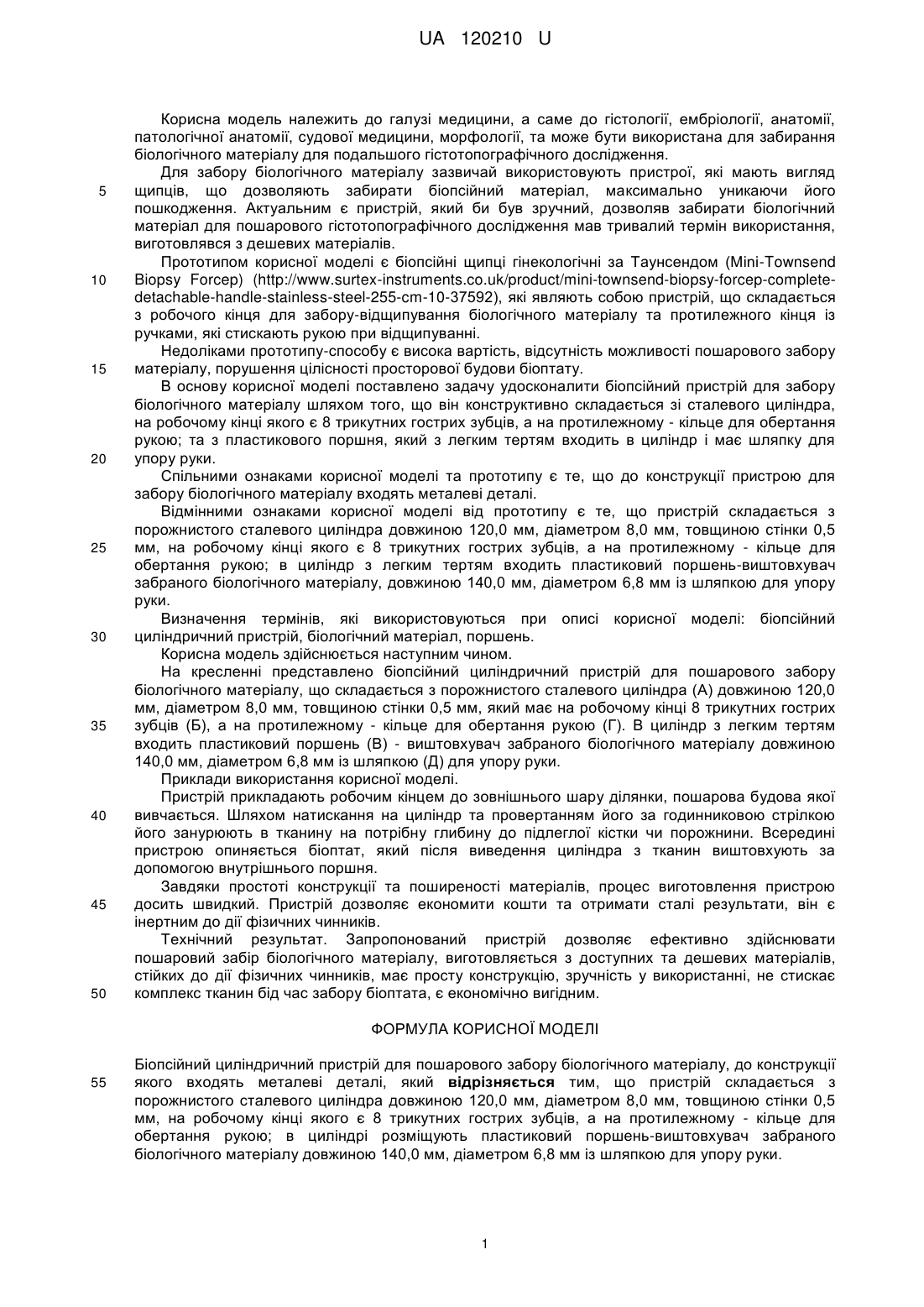

Реферат: Біопсійний циліндричний пристрій для пошарового забору біологічного матеріалу, до конструкції якого входять металеві деталі. Пристрій складається з порожнистого сталевого циліндра довжиною 120,0 мм, діаметром 8,0 мм, товщиною стінки 0,5 мм, на робочому кінці якого є 8 трикутних гострих зубців, а на протилежному - кільце для обертання рукою; в циліндрі розміщують пластиковий поршень-виштовхувач довжиною 140,0 мм, діаметром 6,8 мм із шляпкою для упору руки. UA 120210 U (12) UA 120210 U UA 120210 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі медицини, а саме до гістології, ембріології, анатомії, патологічної анатомії, судової медицини, морфології, та може бути використана для забирання біологічного матеріалу для подальшого гістотопографічного дослідження. Для забору біологічного матеріалу зазвичай використовують пристрої, які мають вигляд щипців, що дозволяють забирати біопсійний матеріал, максимально уникаючи його пошкодження. Актуальним є пристрій, який би був зручний, дозволяв забирати біологічний матеріал для пошарового гістотопографічного дослідження мав тривалий термін використання, виготовлявся з дешевих матеріалів. Прототипом корисної моделі є біопсійні щипці гінекологічні за Таунсендом (Mini-Townsend Biopsy Forcep) (http://www.surtex-instruments.co.uk/product/mini-townsend-biopsy-forcep-completedetachable-handle-stainless-steel-255-cm-10-37592), які являють собою пристрій, що складається з робочого кінця для забору-відщипування біологічного матеріалу та протилежного кінця із ручками, які стискають рукою при відщипуванні. Недоліками прототипу-способу є висока вартість, відсутність можливості пошарового забору матеріалу, порушення цілісності просторової будови біоптату. В основу корисної моделі поставлено задачу удосконалити біопсійний пристрій для забору біологічного матеріалу шляхом того, що він конструктивно складається зі сталевого циліндра, на робочому кінці якого є 8 трикутних гострих зубців, а на протилежному - кільце для обертання рукою; та з пластикового поршня, який з легким тертям входить в циліндр і має шляпку для упору руки. Спільними ознаками корисної моделі та прототипу є те, що до конструкції пристрою для забору біологічного матеріалу входять металеві деталі. Відмінними ознаками корисної моделі від прототипу є те, що пристрій складається з порожнистого сталевого циліндра довжиною 120,0 мм, діаметром 8,0 мм, товщиною стінки 0,5 мм, на робочому кінці якого є 8 трикутних гострих зубців, а на протилежному - кільце для обертання рукою; в циліндр з легким тертям входить пластиковий поршень-виштовхувач забраного біологічного матеріалу, довжиною 140,0 мм, діаметром 6,8 мм із шляпкою для упору руки. Визначення термінів, які використовуються при описі корисної моделі: біопсійний циліндричний пристрій, біологічний матеріал, поршень. Корисна модель здійснюється наступним чином. На кресленні представлено біопсійний циліндричний пристрій для пошарового забору біологічного матеріалу, що складається з порожнистого сталевого циліндра (А) довжиною 120,0 мм, діаметром 8,0 мм, товщиною стінки 0,5 мм, який має на робочому кінці 8 трикутних гострих зубців (Б), а на протилежному - кільце для обертання рукою (Г). В циліндр з легким тертям входить пластиковий поршень (В) - виштовхувач забраного біологічного матеріалу довжиною 140,0 мм, діаметром 6,8 мм із шляпкою (Д) для упору руки. Приклади використання корисної моделі. Пристрій прикладають робочим кінцем до зовнішнього шару ділянки, пошарова будова якої вивчається. Шляхом натискання на циліндр та провертанням його за годинниковою стрілкою його занурюють в тканину на потрібну глибину до підлеглої кістки чи порожнини. Всередині пристрою опиняється біоптат, який після виведення циліндра з тканин виштовхують за допомогою внутрішнього поршня. Завдяки простоті конструкції та поширеності матеріалів, процес виготовлення пристрою досить швидкий. Пристрій дозволяє економити кошти та отримати сталі результати, він є інертним до дії фізичних чинників. Технічний результат. Запропонований пристрій дозволяє ефективно здійснювати пошаровий забір біологічного матеріалу, виготовляється з доступних та дешевих матеріалів, стійких до дії фізичних чинників, має просту конструкцію, зручність у використанні, не стискає комплекс тканин бід час забору біоптата, є економічно вигідним. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Біопсійний циліндричний пристрій для пошарового забору біологічного матеріалу, до конструкції якого входять металеві деталі, який відрізняється тим, що пристрій складається з порожнистого сталевого циліндра довжиною 120,0 мм, діаметром 8,0 мм, товщиною стінки 0,5 мм, на робочому кінці якого є 8 трикутних гострих зубців, а на протилежному - кільце для обертання рукою; в циліндрі розміщують пластиковий поршень-виштовхувач забраного біологічного матеріалу довжиною 140,0 мм, діаметром 6,8 мм із шляпкою для упору руки. 1 UA 120210 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
