Функціональна структура трифазного генератора f1-3(genertorj1-3) активуючого трифазний вихідний енергетичний аргумент напруги ±j1-3u(wt)вих

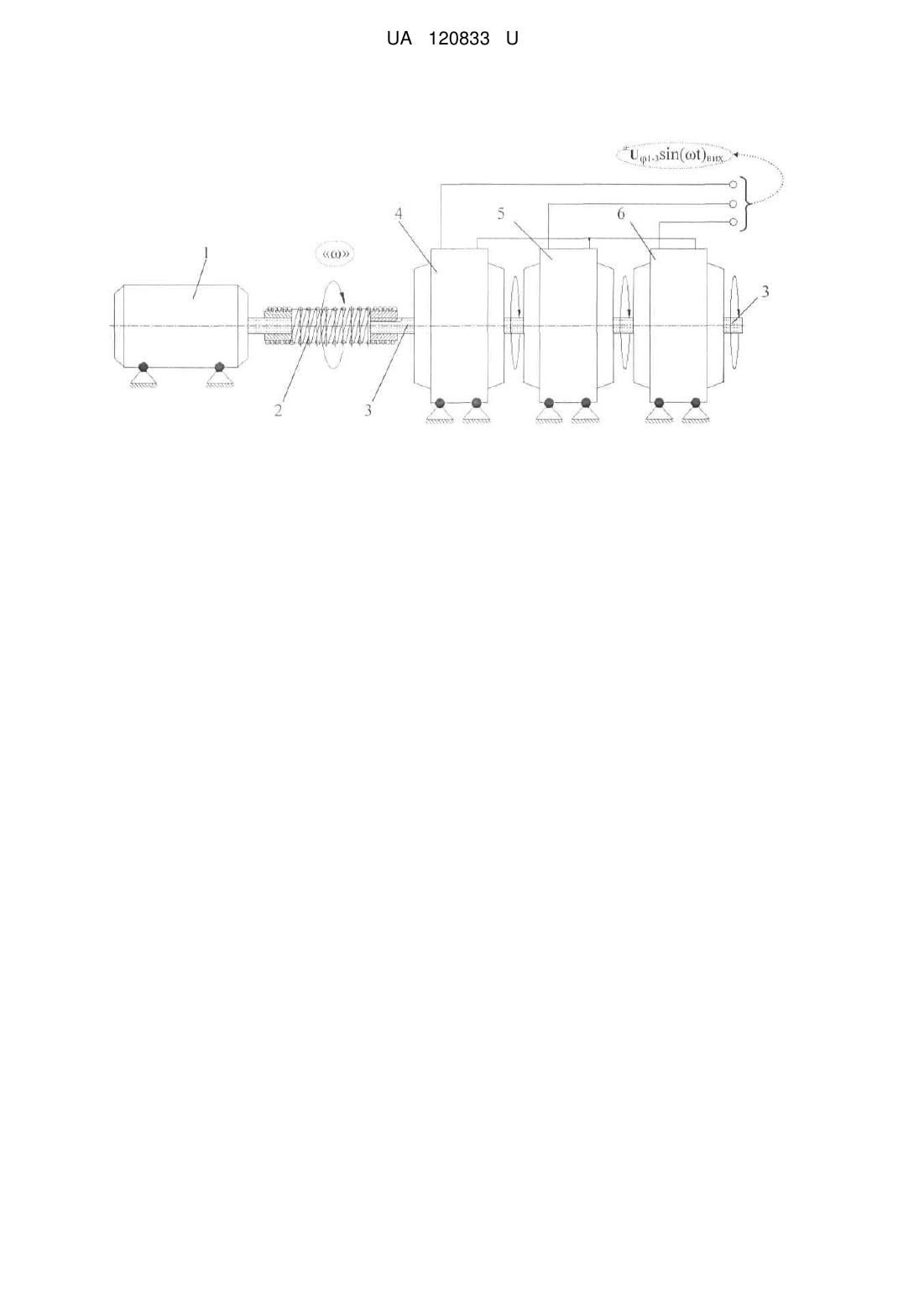

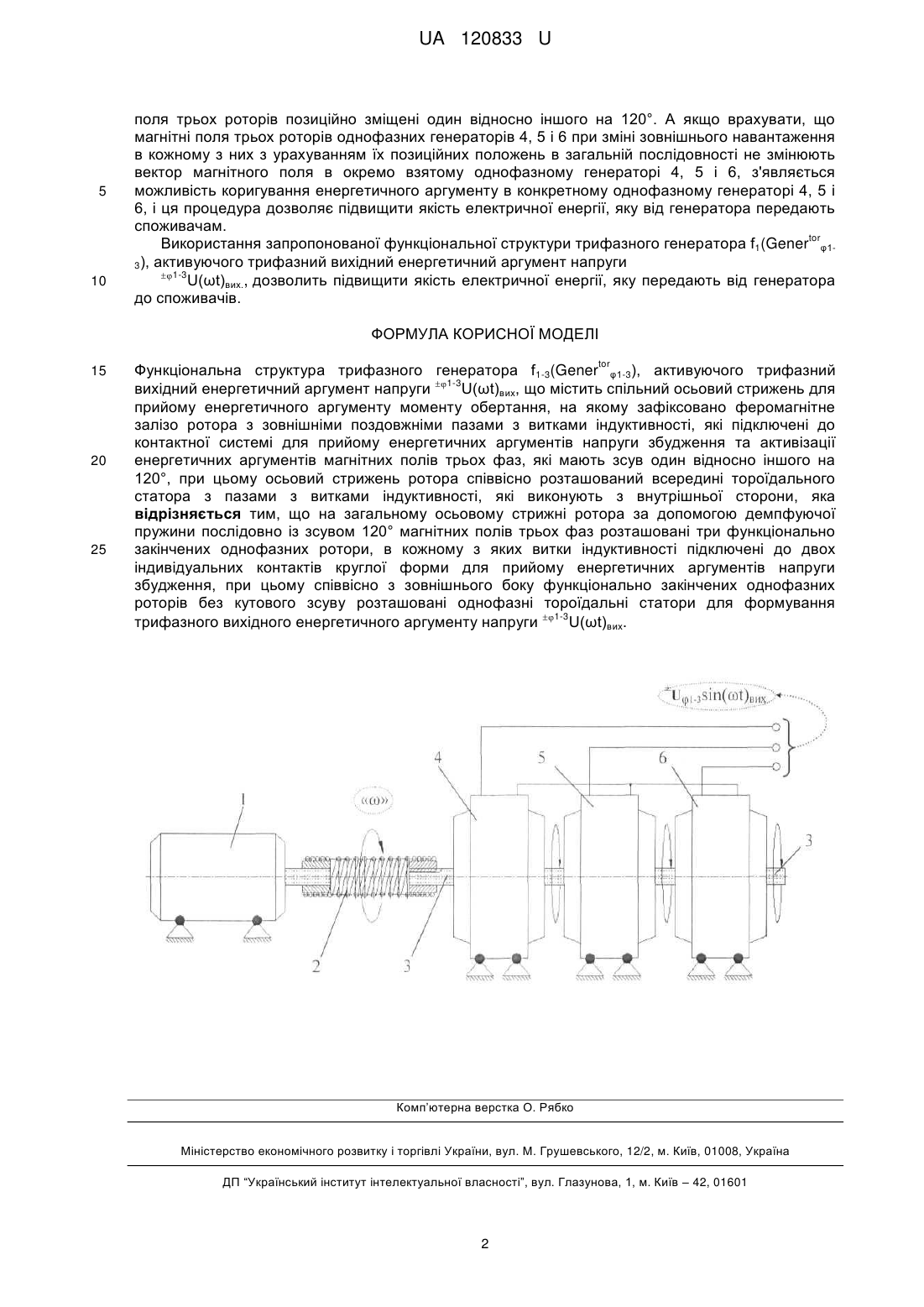

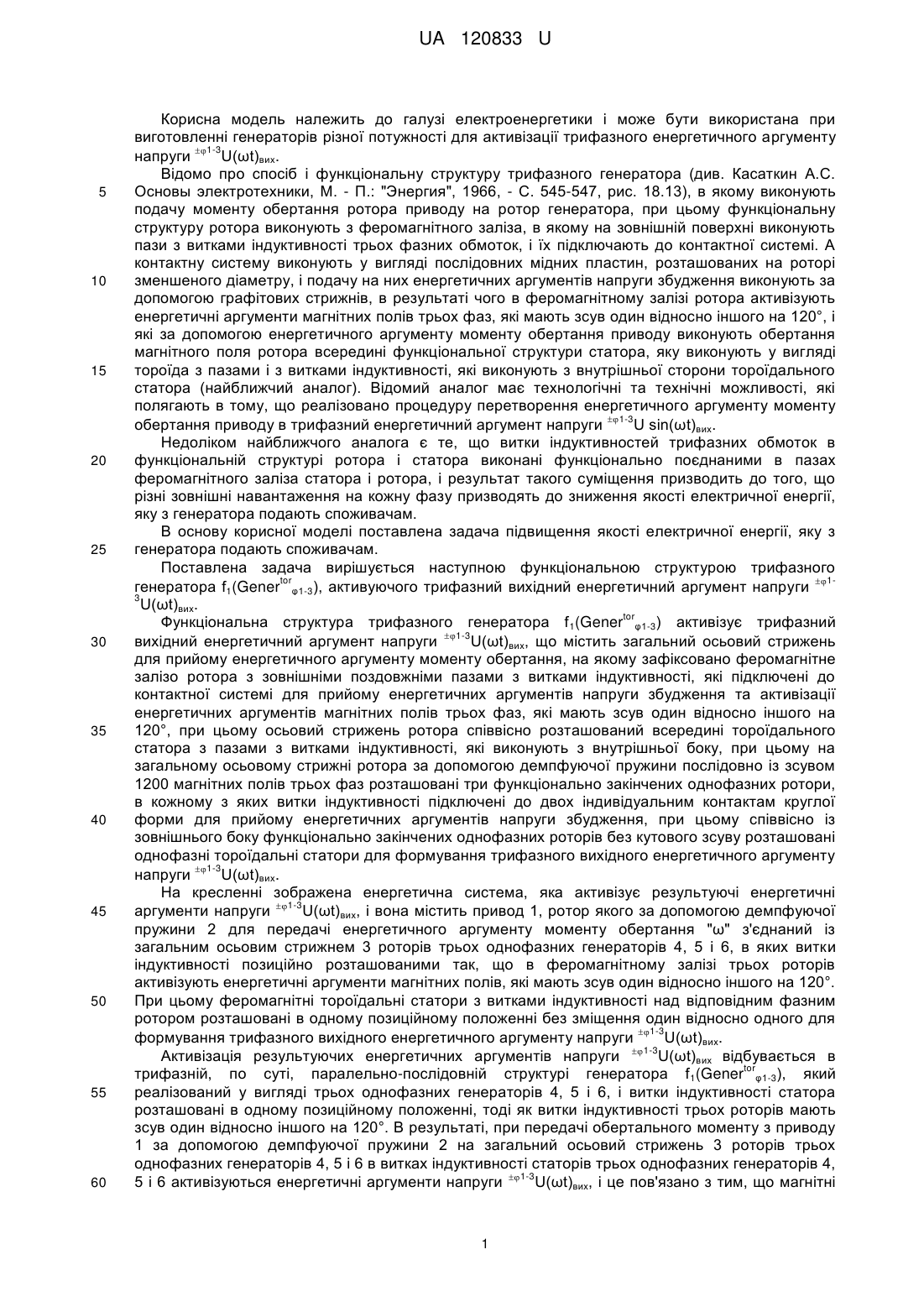

Реферат: tor Функціональна структура трифазного генератора f1-3(Gener φ1-3), активуючого трифазний вихідний енергетичний аргумент напруги 1-3U(ωt)вих., містить спільний осьовий стрижень для прийому енергетичного аргументу моменту обертання, на якому зафіксовано феромагнітне залізо ротора з зовнішніми поздовжніми пазами з витками індуктивності, які підключені до контактної системі для прийому енергетичних аргументів напруги збудження та активізації енергетичних аргументів магнітних полів трьох фаз, які мають зсув один відносно іншого на 120°. Осьовий стрижень ротора співвісно розташований всередині тороїдального статора з пазами з витками індуктивності, які виконують з внутрішньої сторони. На загальному осьовому стрижні ротора за допомогою демпфуючої пружини послідовно із зсувом 120° магнітних полів трьох фаз розташовані три функціонально закінчених однофазних ротори, в кожному з яких витки індуктивності підключені до двох індивідуальних контактів круглої форми для прийому енергетичних аргументів напруги збудження, при цьому співвісно з зовнішнього боку функціонально закінчених однофазних роторів без кутового зсуву розташовані однофазні тороїдальні статори для формування трифазного вихідного енергетичного аргументу напруги 1-3 U(ωt)вих. UA 120833 U tor 1-3 UA 120833 U UA 120833 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електроенергетики і може бути використана при виготовленні генераторів різної потужності для активізації трифазного енергетичного аргументу напруги 1-3U(ωt)вих. Відомо про спосіб і функціональну структуру трифазного генератора (див. Касаткин А.С. Основы электротехники, М. - П.: "Энергия", 1966, - С. 545-547, рис. 18.13), в якому виконують подачу моменту обертання ротора приводу на ротор генератора, при цьому функціональну структуру ротора виконують з феромагнітного заліза, в якому на зовнішній поверхні виконують пази з витками індуктивності трьох фазних обмоток, і їх підключають до контактної системі. А контактну систему виконують у вигляді послідовних мідних пластин, розташованих на роторі зменшеного діаметру, і подачу на них енергетичних аргументів напруги збудження виконують за допомогою графітових стрижнів, в результаті чого в феромагнітному залізі ротора активізують енергетичні аргументи магнітних полів трьох фаз, які мають зсув один відносно іншого на 120°, і які за допомогою енергетичного аргументу моменту обертання приводу виконують обертання магнітного поля ротора всередині функціональної структури статора, яку виконують у вигляді тороїда з пазами і з витками індуктивності, які виконують з внутрішньої сторони тороїдального статора (найближчий аналог). Відомий аналог має технологічні та технічні можливості, які полягають в тому, що реалізовано процедуру перетворення енергетичного аргументу моменту обертання приводу в трифазний енергетичний аргумент напруги 1-3U sin(ωt)вих. Недоліком найближчого аналога є те, що витки індуктивностей трифазних обмоток в функціональній структурі ротора і статора виконані функціонально поєднаними в пазах феромагнітного заліза статора і ротора, і результат такого суміщення призводить до того, що різні зовнішні навантаження на кожну фазу призводять до зниження якості електричної енергії, яку з генератора подають споживачам. В основу корисної моделі поставлена задача підвищення якості електричної енергії, яку з генератора подають споживачам. Поставлена задача вирішується наступною функціональною структурою трифазного tor генератора f1(Gener φ1-3), активуючого трифазний вихідний енергетичний аргумент напруги 13 U(ωt)вих. tor Функціональна структура трифазного генератора f 1(Gener φ1-3) активізує трифазний вихідний енергетичний аргумент напруги 1-3U(ωt)вих, що містить загальний осьовий стрижень для прийому енергетичного аргументу моменту обертання, на якому зафіксовано феромагнітне залізо ротора з зовнішніми поздовжніми пазами з витками індуктивності, які підключені до контактної системі для прийому енергетичних аргументів напруги збудження та активізації енергетичних аргументів магнітних полів трьох фаз, які мають зсув один відносно іншого на 120°, при цьому осьовий стрижень ротора співвісно розташований всередині тороїдального статора з пазами з витками індуктивності, які виконують з внутрішньої боку, при цьому на загальному осьовому стрижні ротора за допомогою демпфуючої пружини послідовно із зсувом 1200 магнітних полів трьох фаз розташовані три функціонально закінчених однофазних ротори, в кожному з яких витки індуктивності підключені до двох індивідуальним контактам круглої форми для прийому енергетичних аргументів напруги збудження, при цьому співвісно із зовнішнього боку функціонально закінчених однофазних роторів без кутового зсуву розташовані однофазні тороїдальні статори для формування трифазного вихідного енергетичного аргументу напруги 1-3U(ωt)вих. На кресленні зображена енергетична система, яка активізує результуючі енергетичні аргументи напруги 1-3U(ωt)вих, і вона містить привод 1, ротор якого за допомогою демпфуючої пружини 2 для передачі енергетичного аргументу моменту обертання "ω" з'єднаний із загальним осьовим стрижнем 3 роторів трьох однофазних генераторів 4, 5 і 6, в яких витки індуктивності позиційно розташованими так, що в феромагнітному залізі трьох роторів активізують енергетичні аргументи магнітних полів, які мають зсув один відносно іншого на 120°. При цьому феромагнітні тороїдальні статори з витками індуктивності над відповідним фазним ротором розташовані в одному позиційному положенні без зміщення один відносно одного для формування трифазного вихідного енергетичного аргументу напруги 1-3U(ωt)вих. Активізація результуючих енергетичних аргументів напруги 1-3U(ωt)вих відбувається в tor трифазній, по суті, паралельно-послідовній структурі генератора f 1(Gener φ1-3), який реалізований у вигляді трьох однофазних генераторів 4, 5 і 6, і витки індуктивності статора розташовані в одному позиційному положенні, тоді як витки індуктивності трьох роторів мають зсув один відносно іншого на 120°. В результаті, при передачі обертального моменту з приводу 1 за допомогою демпфуючої пружини 2 на загальний осьовий стрижень 3 роторів трьох однофазних генераторів 4, 5 і 6 в витках індуктивності статорів трьох однофазних генераторів 4, 5 і 6 активізуються енергетичні аргументи напруги 1-3U(ωt)вих, і це пов'язано з тим, що магнітні 1 UA 120833 U 5 10 поля трьох роторів позиційно зміщені один відносно іншого на 120°. А якщо врахувати, що магнітні поля трьох роторів однофазних генераторів 4, 5 і 6 при зміні зовнішнього навантаження в кожному з них з урахуванням їх позиційних положень в загальній послідовності не змінюють вектор магнітного поля в окремо взятому однофазному генераторі 4, 5 і 6, з'являється можливість коригування енергетичного аргументу в конкретному однофазному генераторі 4, 5 і 6, і ця процедура дозволяє підвищити якість електричної енергії, яку від генератора передають споживачам. tor Використання запропонованої функціональної структури трифазного генератора f1(Gener φ13), активуючого трифазний вихідний енергетичний аргумент напруги 1-3 U(ωt)вих., дозволить підвищити якість електричної енергії, яку передають від генератора до споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 tor Функціональна структура трифазного генератора f1-3(Gener φ1-3), активуючого трифазний вихідний енергетичний аргумент напруги 1-3U(ωt)вих, що містить спільний осьовий стрижень для прийому енергетичного аргументу моменту обертання, на якому зафіксовано феромагнітне залізо ротора з зовнішніми поздовжніми пазами з витками індуктивності, які підключені до контактної системі для прийому енергетичних аргументів напруги збудження та активізації енергетичних аргументів магнітних полів трьох фаз, які мають зсув один відносно іншого на 120°, при цьому осьовий стрижень ротора співвісно розташований всередині тороїдального статора з пазами з витками індуктивності, які виконують з внутрішньої сторони, яка відрізняється тим, що на загальному осьовому стрижні ротора за допомогою демпфуючої пружини послідовно із зсувом 120° магнітних полів трьох фаз розташовані три функціонально закінчених однофазних ротори, в кожному з яких витки індуктивності підключені до двох індивідуальних контактів круглої форми для прийому енергетичних аргументів напруги збудження, при цьому співвісно з зовнішнього боку функціонально закінчених однофазних роторів без кутового зсуву розташовані однофазні тороїдальні статори для формування трифазного вихідного енергетичного аргументу напруги 1-3U(ωt)вих. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
