Електрод-ін’єктор для електрохімічного тампонажу гірничих порід

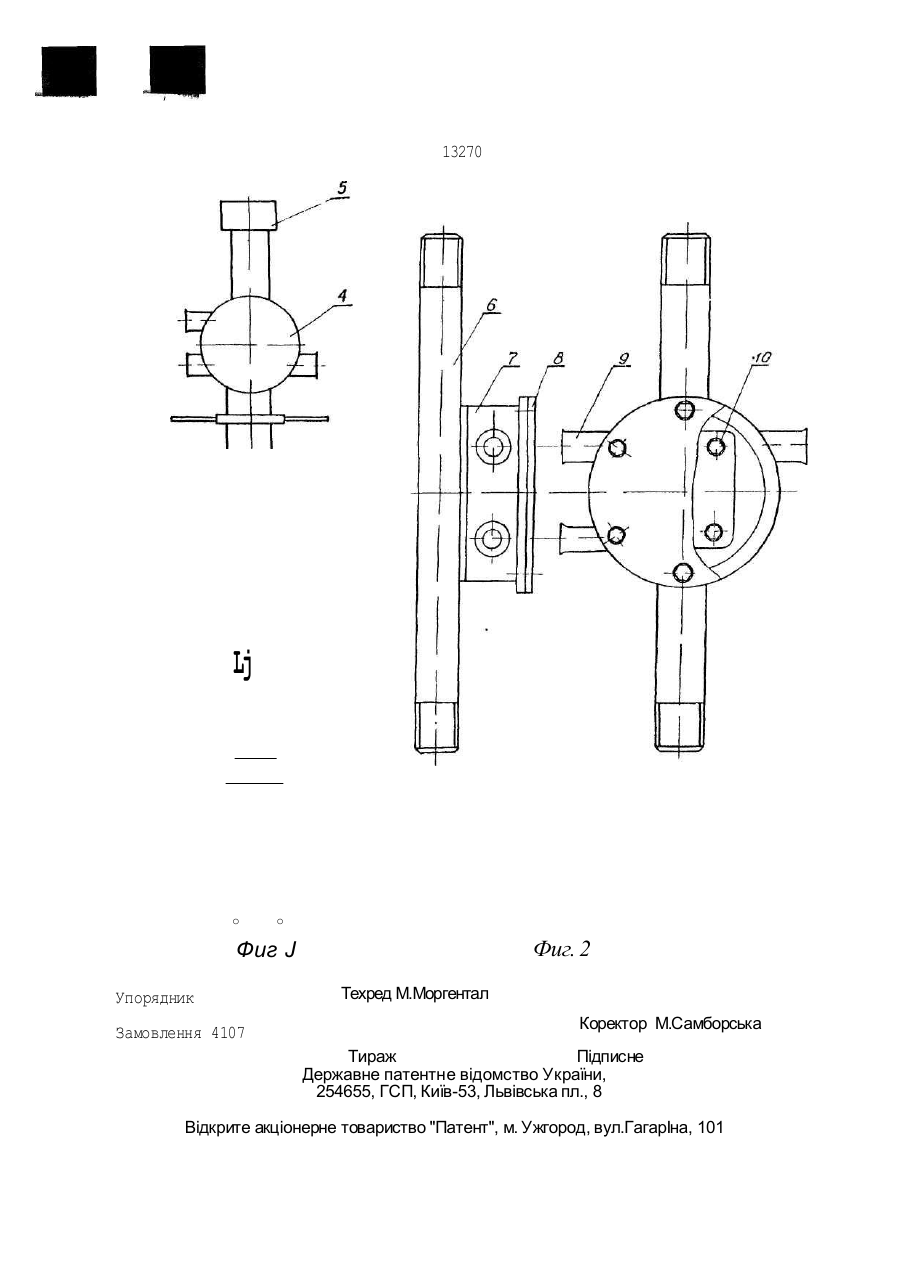

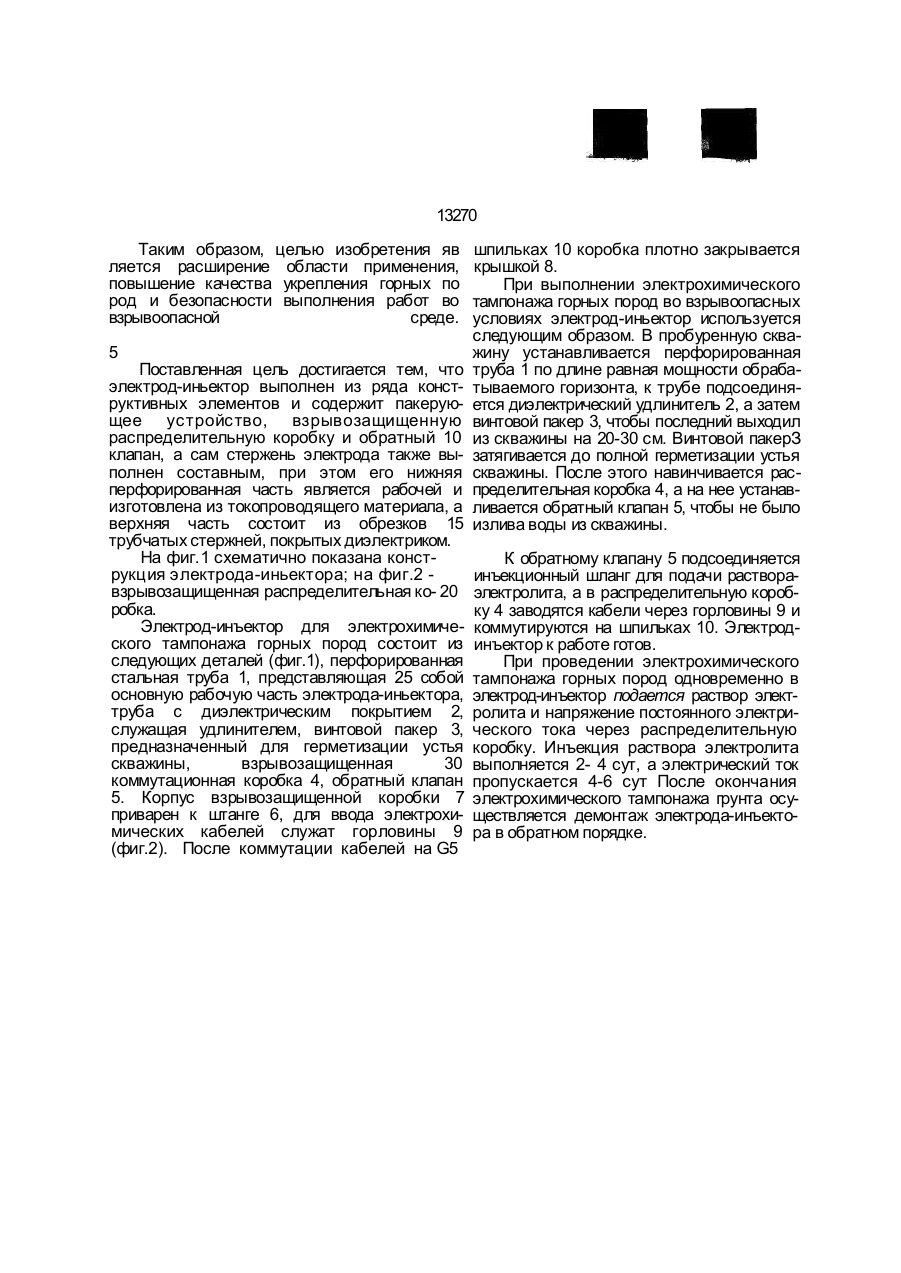

Электрод-инъектор для электрохимического тампонажа горных пород, включающий корпус в виде трубчатого стержня с перфорированной нижней частью, о т л и ч а ю щ и й с я тем, что электрод-инъектор снабжен пак етирующим устройством и взрывозащищенной распределительной коробкой, а трубчатый стержень электрода выполнен составным, причем его нижняя часть изготовлена из токопроводящего материала, а верхняя часть состоит из отрезков трубчатых стержней, покрытых диэлектриком, и снабжена обратным клапаном. Инъектор предназначен для электрохимической обработки массива, однородного по своему составу и свойствам, на небольшой глубине. Он совершенно неприменим во взрывоопасной среде, например, в выработках, опасных по газу (следует отметить, что устройств, позволяющих осуществлять электрохимическую обработку пород во взрывоопасной среде в настоящее время не известно вообще). Следовательно, область применения данного инъектора весьма ограничена. Имеются еще недостатки: - не решена задача герметизации устья скважины, в результате чего возмещен вы ход электролита по затрубному пространст ву; - данный инъектор неприменим в водо носных горизонтах с высоким пластовым давлением; возможен выход воды через инъектор. С > со О О 13270 Таким образом, целью изобретения яв ляется расширение области применения, повышение качества укрепления горных по род и безопасности выполнения работ во взрывоопасной среде. 5 Поставленная цель достигается тем, что электрод-иньектор выполнен из ряда конструктивных элементов и содержит пакерующее устройство, взрывозащищенную распределительную коробку и обратный 10 клапан, а сам стержень электрода также выполнен составным, при этом его нижняя перфорированная часть является рабочей и изготовлена из токопроводящего материала, а верхняя часть состоит из обрезков 15 трубчатых стержней, покрытых диэлектриком. На фиг.1 схематично показана конструкция электрода-иньектора; на фиг.2 взрывозащищенная распределительная ко- 20 робка. Электрод-инъектор для электрохимического тампонажа горных пород состоит из следующих деталей (фиг.1), перфорированная стальная труба 1, представляющая 25 собой основную рабочую часть электрода-иньектора, труба с диэлектрическим покрытием 2, служащая удлинителем, винтовой пакер 3, предназначенный для герметизации устья скважины, взрывозащищенная 30 коммутационная коробка 4, обратный клапан 5. Корпус взрывозащищенной коробки 7 приварен к штанге 6, для ввода электрохимических кабелей служат горловины 9 (фиг.2). После коммутации кабелей на G5 шпильках 10 коробка плотно закрывается крышкой 8. При выполнении электрохимического тампонажа горных пород во взрывоопасных условиях электрод-иньектор используется следующим образом. В пробуренную скважину устанавливается перфорированная труба 1 по длине равная мощности обрабатываемого горизонта, к трубе подсоединяется диэлектрический удлинитель 2, а затем винтовой пакер 3, чтобы последний выходил из скважины на 20-30 см. Винтовой пакерЗ затягивается до полной герметизации устья скважины. После этого навинчивается распределительная коробка 4, а на нее устанавливается обратный клапан 5, чтобы не было излива воды из скважины. К обратному клапану 5 подсоединяется инъекционный шланг для подачи раствораэлектролита, а в распределительную коробку 4 заводятся кабели через горловины 9 и коммутируются на шпильках 10. Электродинъектор к работе готов. При проведении электрохимического тампонажа горных пород одновременно в электрод-инъектор подается раствор электролита и напряжение постоянного электрического тока через распределительную коробку. Инъекция раствора электролита выполняется 2- 4 сут, а электрический ток пропускается 4-6 сут После окончания электрохимического тампонажа грунта осуществляется демонтаж электрода-инъектора в обратном порядке. 13270 Lj о о Фиг. 2 Фиг J Упорядник Замовлення 4107 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
