Випарний апарат

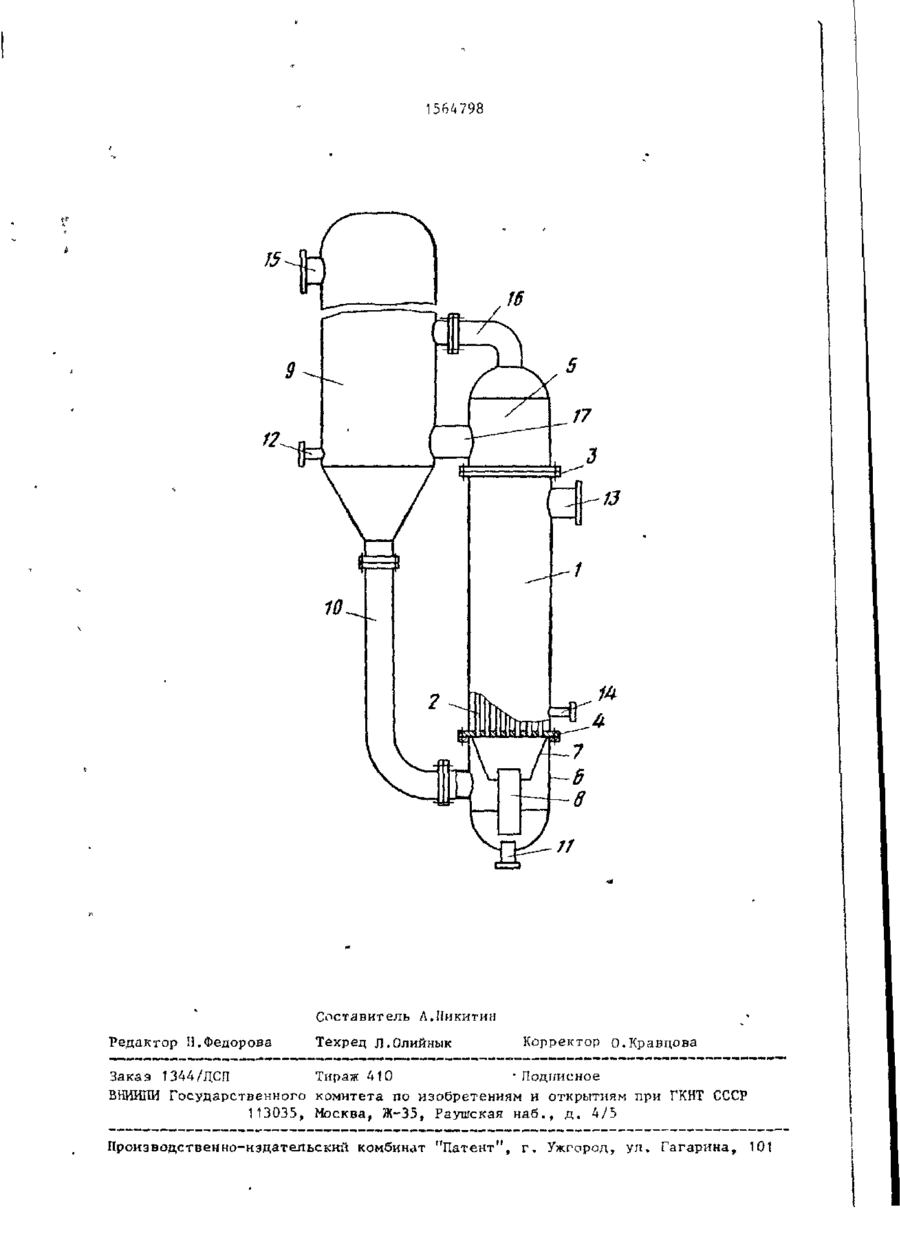

Изобретение относится к теплотехнике, и может быть использовано в глиноземном производстве для упаривания алюмипагпого кристаллизующегося раствора и позволяет повысить Изобретение относится к выпарной технике и может быть использовано, например, в глиноземном производстве для упаривания кристаллизующихся растворов . Целью изобретения является повышение эффективности работы выпарного аппарата. На чертеже показан предлагаемый выпарной аппарат с частичным вырезом, общий вид. Аппарат состоит из греющей камеры 1 с трубами 2, запальцопаиными в решетки 3» 4, верхней 5 и нижней 6 растворных камер, кожуха 7 с втулкой 8, установленных в нижней камере 6, сепаратора 9, циркуляционной трубы 10, патрубков 11-15 иоцію да исходного продукта, вывода конденсата, подвода и вывода теплоносителя, пывода кара 18-90 эффективность работы. Аппарат состоит из греющей камеры с трубами, завальцованными в решетки, растворных камер, кожуха с втулкой, которые установлены соосно в нижней растворной камере, сепаратора, циркуляционной труfit і, патрубков для пара, раствора и конденсата и штуцера для транспорта кипящего раствора из верхней растворной камеры в сепаратор. При этом верхний торец втулки размещен в кожухе с образованием кольцевого зазора, а нижний пасположен над патрубком подвода исходного раствора. Кроме того, верхняя растворная камера соединена с сепаратором посредством дополнительного штуцера. 1 з. п. (Ъ-лы, 1 ил, соответственно дополнительного 16 и основного 17 штуцеров. Аппарат работает следуюцим образом. Исходный раствор поступает через патрубок 11 в камеру 6. Туда же поступает по трубе 10 большой поток циркулирующего упаренного раствора, который смешивается с исходным и зазоре между втулками 8 и патрубком 11, а также в зазоре между верхним торцом втулки 8 и кожухом 7. При этом циркулирующий раствор не отталкивает исходный раствор к противоположной стенке камеры 6, а, наоборот, затягивает его в кожух 7. Далее весь поток перемешивается и направляется в трубы 2, где нагревается паром, поступающим в межтрубную часть камеры 1 через патрубок 13 (конденсат отво 1564 798 дится через патрубок 14)- Нагретый раствор вскипает в трубах 2 и парораствориая смесь поступает в камеру 5, где происходит первичное отделение пара от раствора. После этого перштч _ 5 ньш пар поступает в сепаратор 9 через патрубок 15, а вторичный туп;а же через штуцер 17. Раствор увлекает с собой какое-то количество пара. Их 10 окончательное разделение происходит в сепараторе 9. Соковый (вторичный) пар покидает аппарат через штуцер 16, а упаренный раствор (большая часть) по циркуляционной трубе 10 поступает в камеру 6 и т.д. Меньшая же часть раствора отводится из аппарата через патрубок 12. Циркуляция растпора происходит за счет разности удельных весов раствора в трубе 10 и парораст20 ворной смеси в трубах 2. При подаче через патрубок 11 перегретого раствора парораствормая смесь (за счет кипения раствора) образуется уже во втулке 8, что еще более дает возможность интенсифицировать циркуляцию раствора. Но при этом необходимо равномерное распределение парорастворной смеси но всему сечению пучка труб 2, что достигается смешением перегретого раствора сразу на выходе 30 из патрубка 11 с циркулирующим раствором. Это в свою очередь достигается наличием зазора между нижним торцом втулки 8 и концом патрубка 11, в котопый, может устремляться более хо- 35 лодный циркуляр у индий раствор и гасить энергию струи перегретого раствора, что дает возможность парораствориой смеси равномерно распределяться по всему сечению кожуха 7. Если же чтот * " * зазор не делагь, то парорастворная смесь выходит из втулки 8 в кожух 7 с большой скоростью и устреїіляется в центральные трубы 2, а в периферийные идет циркулирующий раствор. Таким4-* образом, нижний зазор между втулкой 8 и патрубком 11 необходим при рабо те на перегретом растворе, а верхний зазор между втулкой 8 i кожухом 7 неt обходим для интенсификации циркуляции и перемешивания растворов за счет инжектирующего эЛЛекта. Изобретение дает ооэмотшость эффективно работать как с насиненным, так и с перегретым растворами, что позволяет использовать аппарат более широко в разных схемах упаривания кристаллизуюцегося раствора. При этом во всех случаях достигается более интенсивная циркуляция раствора, позволяющая уменьшить степень зарастании греющих труб осадком, а значит появоляющая увеличить межпромывочный период, т.е. проиіБодительпоеть аппарата при хорошей сепарации пара от раствора. Ф о р м у л а и з о б р е т е н и я 1. Выпарной аппарат, содержаїций сепаратор, греющую каперу с вертикальными грубами, размещенными в решетках, и с верхней и нижней растворными камерами, присоединенными к сепаратору посредством штуцера и циркуляционной трубы соответственно, патрубок подвода исходного раствора, размещенный в нижней растворной камере соосно греющей камере, и патрубки вывода конденсата и пара, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности работы, греющая камера снабжена соосно расположенными кожухом, установленным в нижней греющей камере и прикрепленным к периферии решетки, и втулкой, верхний торец которой размещен в кожухе с образованием кольцевого зазора, а нижний расположен выше патрубка подвода исходного раствора. 2. Аппарат по п.1, о т л и ч а ю щ и й с я тем, что верхняя растворная камера соединена с сепаратором посредством дополнительного штуцера. 564798 Составитель Л.Никитин Редактор Н.Федорова Техред Л.Олийнык Корректор О.Кравцова Заказ 1344/ДСП Тираж 410 'Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
