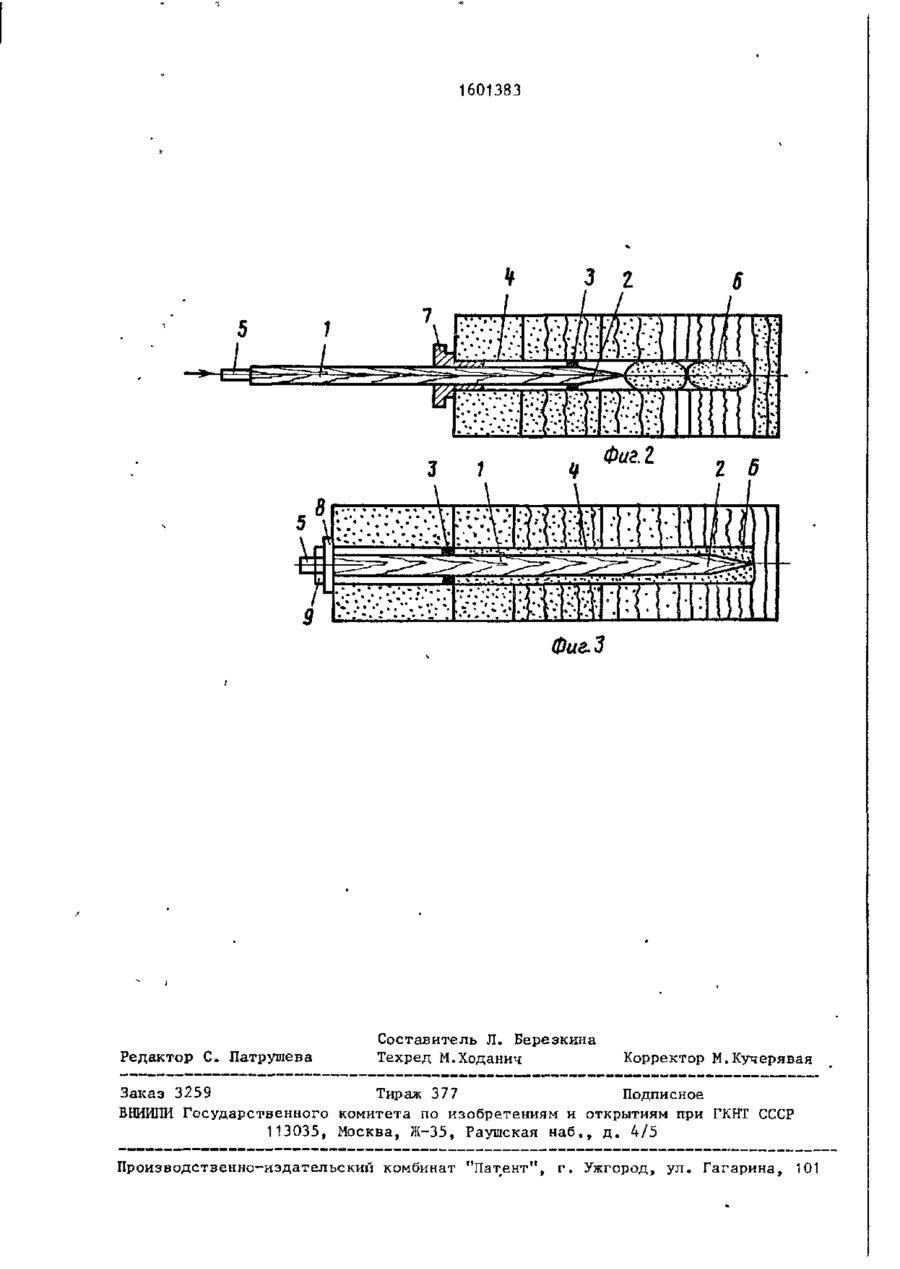

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)5 Е 21 D 2Q/QO ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ.ИЗОБРЕЛ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) (22) (46) (71) кого тута (72) (53) 4609991/23-03 29.11.88 0 23.10.90. Бюл. К 39 Стахановский филиал Коммунарсгорно-металлургического инстиЕ.М. Гарцуев 622.285.5 (088.8) (56) Авторское свидетельство СССР № 1446327, кл. Е 21 D 20/00, 1986. Авторское свидетельство СССР * 1390370, кл. Е 21 D 20/00, 1986. (54) СПОСОБ УСТАНОВКИ АНКЕРА (57). Изобретение относится к угольной и горнорудной промышленности и предназначено для крепления подземных горных выработок. Цель - повышение несущей способности анкера и снижение потерь вяжуцей смеси. Для этого производят перфорацию ампул 6, заполненных сухой вяжущей смесью фос— фогипса. Затем увлажняют смесь погружением ампул в воду и выдерживанием там 1,5-2,0 мин. Введение ампул 6 в шпур 4 осуществляют последовательно и уплотняют каждую из них. Затем в шпур 4 забивают анкерный стержень 1 с заостренным концом 2 и расположенной на нем уплотняющей шайбой 3. На стержень 1 надевается центрирующая втулка 7, которая вместе с уплотняющей шайбой 3 обеспечивает расположение стержня 1 строго по оси юпура 4. При забивке стержня 1 оболочка ампул 6 разрывается, происходит уплотнение вяжущей смеси при помощи шайбы 3 и закрепление анкера в шпуре 4, 3 ил. 00 со Фиг.1 1601383 Изобретение относится к угольной и горнорудной промышленности и может быть использовано при креплении подземных горных выработок. Цель изобретения - повышение н е сущей способности анкера и снижение потерь вяжущей смеси. На фиг. 1 показан анкерный с т е р жень перед установкой его в шпур; на 10 фиг. 2 - анкерный стержень в н а ч а л ь ный момент погружения анкерного стержня в шпур; на фиг. 3 - анкерный стержень после установки его и з а к репления в фосфогипсовом вяжущем. 15 , Анкер состоит из анкерного стержня І , заостренного на погружаемом конце 2 , на который предварительно плотно надета шайба 3 , анкерный с т е р жень 1 погружается в шпур 4 ударами, 20 которые наносятся по е г о хвостовой части (хвостовику) 5 . Перед погружением анкерного стержня t в шпур 4 вводятся и тщательно уплотняются ампулы с фосфогипсом 6, 25 а на анкерный стержень 1 надевается , центрирующая втулка 7, которая вместе с шайбой 3 обеспечивает расположение анкерного стержня 1 строго по оси • ' шпура 1. 30 После погружения анкерного стержня 1 в шпур 4 в проектное положение сначала из шпура 4 извлекают н а п р а в ляющую втулку 7, а затем на хвостовик 5 надевают опорную плитку 8 и гайку 9, последнюю натягивают по мере в о з - 35 растания прочности вяжущего. Способ осуществляется следующим образом» Подготовка ампул с фосфогипсом 40 начинается в зоне установки анкерной крепи. Ампулы извлекают из полиэтиленового мешка и специальным устройством перфорируют. Отверстия равномерно распределяют по ампуле, сближая п е р - 45 форацию с двух противоположных с т о рон по длине ампулы. Отверстия выполняют через 2,0 мм, на участках сближения отверстий расстояние т а к о в о , что ампула сохраняет необходимую прочность при введении в шпур й легко 50 разрывается при нажатии на нее забойником. Затем необходимое число перфорированных ампул опускают в емкость с в о дой и выдерживают в ней 1,5-2,0 мин, 55 после чего ампулы по одной вводят в шпур, раздавливают и тщательно уплотняют. Затем на анкерный стержень со стороны погружаемого конца надевают (набивают) шайбу. Одновременно на стержень со стороны хвостовика надевают втулку. Ликерный стержень о с т рым концом вводят в шпур; направляющую втулку закрепляют в устье шпура и производят забивку стержня пневматическим перфоратором, оснащенным специальной втулкой. При погружении анкерный стержень центрируется в двух местах по е г о длине, что позволяет забивать его строго по оси шпура и обеспечить равномерное расположение стержня внутри вяжущего. При этом стержень погружае т с я внатяг» проходя через отверстие шайбы, и шайба стягивает вяжущее, способствуя повышению его плотности в шпуре. В качестве анкерного стержня применяют стержни из стали периодического профиля, причем профиль насечек ориентируют вдоль стержня под углом 10-15° к продольной оси, так что последние при погружении стержня в шпур не препятствуют продвижению анкера в вяжущем. После погружения анкерного стержня в проектное положение направляющую втулку извлекают и устанавливают [опорную плитку и натяжную гайку. Ф о р м у л а и з о б р е т е н и я Способ установки анкера, включаю- ' щий введение в шпур ампул, заполненных сухой вяжущей смесью и выполненных из влагонепроницаемого материала, например полиэтилена, предварительное увлажнение сухой смеси в ампулах, введение в шпур анкерного стержня, разрушение оболочек ампул и закрепление стержня в шпуре, о т л и ч а ю щ и й с я т е м , ч т о , с целью Повышения несущей способности анкера н . снижения потерь вяжущей смеси, производят перфорацию ампул равномерно по поверхности и сближенную вдоль одной из сторон, и увлажнение смеси в ампулах производят путем погружения ампул в воду с выдержкой их в воде в течение 1,5-2,0 мин, при этом в в е дение ампул в шпур осуществляют последовательно и уплотняют каждую из них, а введение стержня в шпур производят забиякой, причем ее погружаемый конец выполняют заостренным и располагают из нем уплотняющую шайбу, при этом в качестве вяжущей смеси используют смесь на основе фосфогипса. 1601383 5 Редактор С. Патруніева Составитель Л. Березкина Техред М.Ходанич Корректор М.Кучерявая Заказ 3259 Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
