Пристрій для стирання запису на магнітному носії (варіанти)

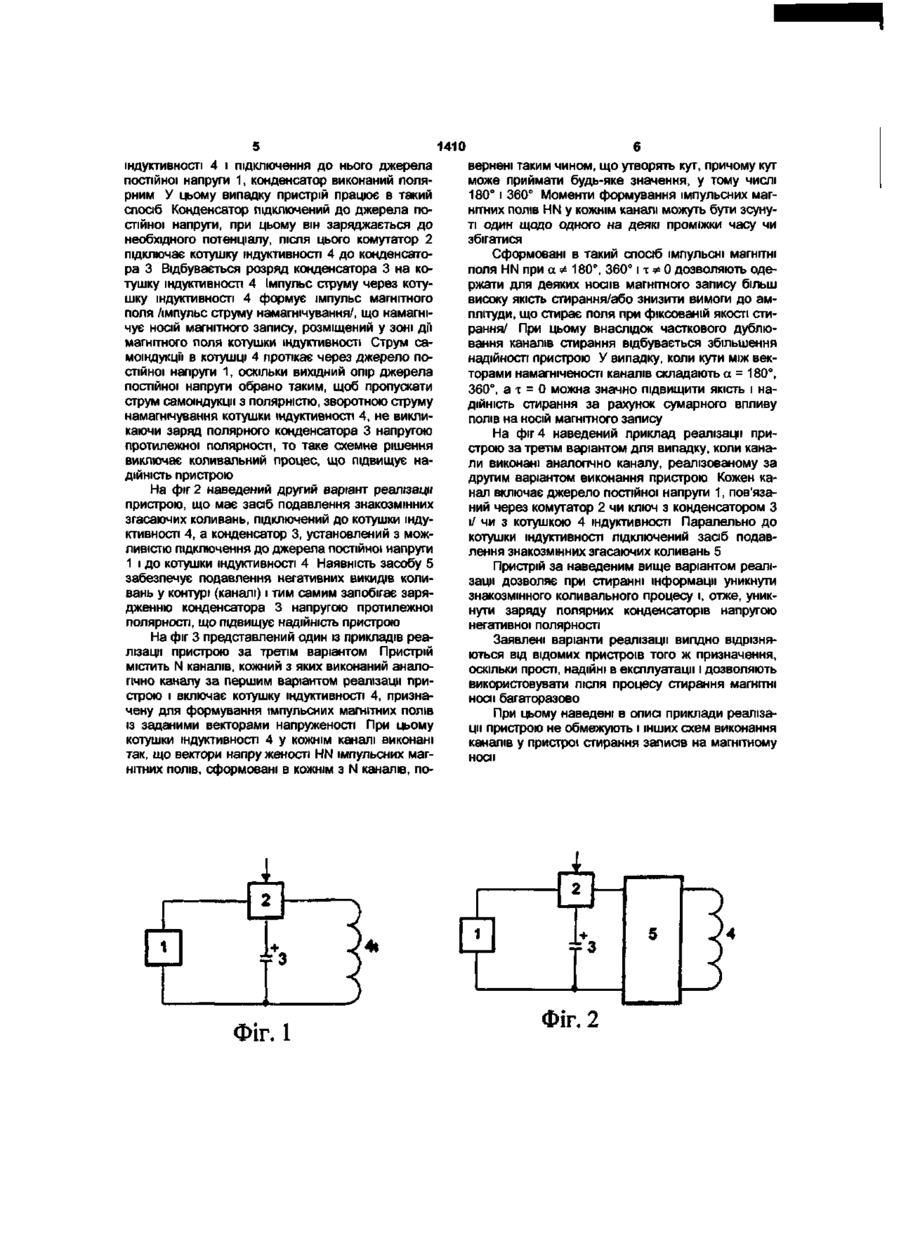

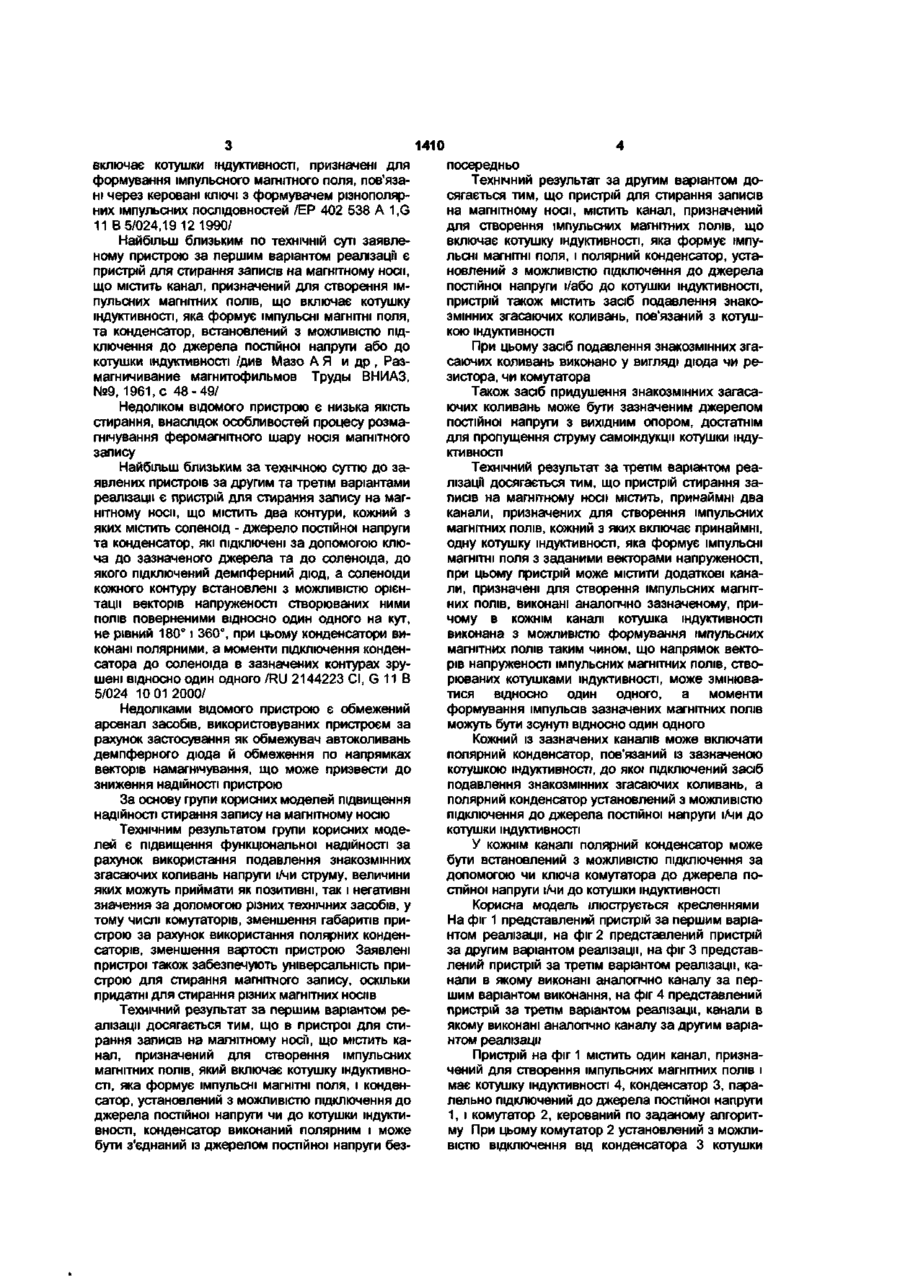

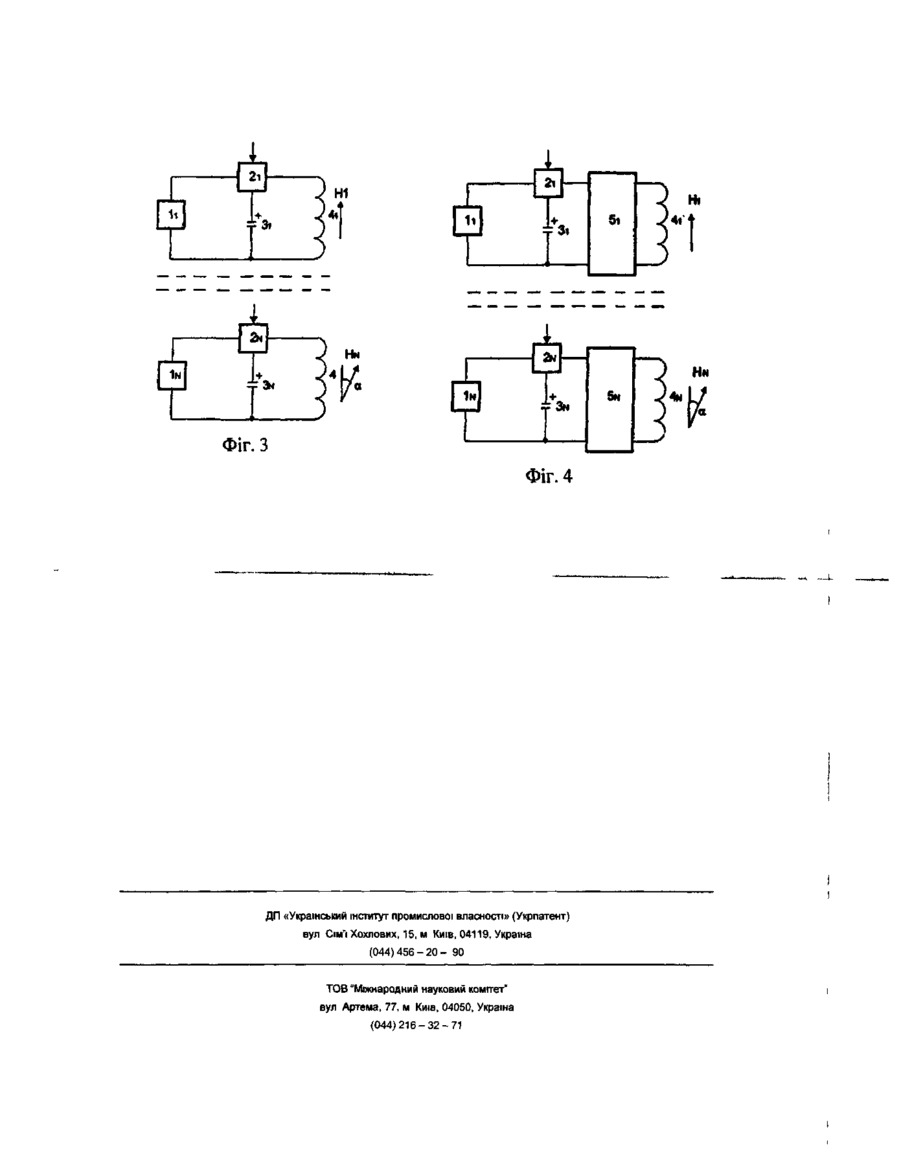

1 Пристрій для стирання записів на магнітному носи, що містить канал, призначений для створення імпульсних магнітних полів, що включає котушку індуктивності, яка формує імпульсні магнітні поля, і конденсатор, установлений з можливістю підключення до джерела постійної напруги чи до котушки індуктивності, який відрізняється тим, що конденсатор виконаний полярним 2 Пристрій для стирання записів на магнітному носи, що містить канал, призначений для створення імпульсних магнітних полів, який включає котушку індуктивності, яка формує імпульсні магнітні поля, і/чи конденсатор, встановлений з можливістю підключення до джерела постійної напруги і/чи до котушки індуктивності, який відрізняється тим, що пристрій містить засіб подавления знакозмінних згасаючих коливань, пов'язаний з котушкою індуктивності 3 Пристрій за п 2, який відрізняється тим, що засіб подавления знакозмінних згасаючих коливань виконаний у вигляді діода чи резистора, чи комутатора 4 Пристрій за п 2, який відрізняється тим, що засіб подавления знакозмінних згасаючих коливань є зазначеним джерелом постійної напруги з вихідним опором, достатнім для пропускання струму самоіндукції котушки індуктивності 5 Пристрій для стирання записів на магнітному носи, що містить принаймні два канали, призначені для створення імпульсних магнітних полів, кожний з яких включає принаймні одну котушку індуктивності, яка формує імпульсні магнітні поля з заданими векторами напруженості, який відрізняється тим, що пристрій містить додаткові канали, призначені для створення імпульсних магнітних полів, виконані аналогічно зазначеним двом каналам, причому в кожному каналі котушка індуктивності виконана з можливістю формування імпульсних магнітних полів таким чином, щоб напрямки векторів напруженості імпульсних магнітних полів, створюваних котушками індуктивності, змінювалися один щодо одного чи не змінювалися, а моменти формування імпульсів зазначених магнітних полів були зсунуті відносно один одного чи не зсунуті 6 Пристрій за п 5, який відрізняється тим, що кожний із зазначених каналів включає полярний конденсатор, пов'язаний із зазначеною котушкою індуктивності, до якої підключений засіб подавления знакозмінних згасаючих коливань, а полярний конденсатор установлений з можливістю підключення до джерела постійної напруги і/чи до котушки індуктивності 7 Пристрій за п 6, який відрізняється тим, що в кожному каналі полярний конденсатор встановлений з можливістю підключення за допомогою ключа комутатора чи до джерела постійної напруги і/чи до котушки індуктивності Корисна модель відноситься до засобів, призначених для стирання інформації на магнітних носіях і може знайти застосування для швидкого і надійного стирання інформації з магнітних носив Відомий пристрій для стирання інформації, що являє собою коливальний контур з паралельно включених котушки індуктивності і конденсатора, підключених через ключ до джерела живлення /DE 3940129A1.G11 В 5/024, 06 06 1991/ Відомий пристрій для стирання інформації, що включає кілька каналів у вигляді коливальних контурів з паралельно підключених котушки індуктивності і конденсатора, пов'язаних через керовані ключі з формувачем імпульсної послідовності /DE 39 40 810A1,G11 В 5/024,13 06 1991/ Відомий пристрій для стирання інформації, що 1410 включає котушки індуктивності, призначені для формування імпульсного магнітного поля, пов'язані через керовані ключі з формувачем різнополярних імпульсних послідовностей /ЕР 402 538 А 1 ,G 11 В 5/024,19 12 1990/ Найбільш близьким по технічній суті заявленому пристрою за першим варіантом реалізації є пристрій для стирання записів на магнітному носи, що містить канал, призначений для створення імпульсних магнітних полів, що включає котушку індуктивності, яка формує імпульсні магнітні поля, та конденсатор, встановлений з можливістю підключення до джерела постійної напруги або до котушки індуктивності /див Мазо А Я и др , Размагничивание магнитофильмов Труды ВНИАЗ, №9, 1961, с 48-49/ Недоліком відомого пристрою є низька якість стирання, внаслідок особливостей процесу розмагнічування феромагнітного шару носія магнітного запису Найбільш близьким за технічною суттю до заявлених пристроїв за другим та третім варіантами реалізації є пристрій для стирання запису на магнітному носи, що містить два контури, кожний з яких містить соленоїд - джерело постійної напруги та конденсатор, які підключені за допомогою ключа до зазначеного джерела та до соленоїда, до якого підключений демпферний діод, а соленоїди кожного контуру встановлені з можливістю орієнтації векторів напруженості створюваних ними полів поверненими відносно один одного на кут, не рівний 180° і 360°, при цьому конденсатори виконані полярними, а моменти підключення конденсатора до соленоїда в зазначених контурах зрушені відносно один одного /RU 2144223 СІ, G 11 В 5/024 10 01 2000/ Недоліками відомого пристрою є обмежений арсенал засобів, використовуваних пристроєм за рахунок застосування як обмежувач автоколивань демпферного діода й обмеження по напрямках векторів намагнічування, що може призвести до зниження надійності пристрою За основу групи корисних моделей підвищення надійності стирання запису на магнітному носію Технічним результатом групи корисних моделей є підвищення функціональної надійності за рахунок використання подавления знакозмінних згасаючих коливань напруги і/чи струму, величини яких можуть приймати як позитивні, так і негативні значення за допомогою різних технічних засобів, у тому числі комутаторів, зменшення габаритів пристрою за рахунок використання полярних конденсаторів, зменшення вартості пристрою Заявлені пристрої також забезпечують універсальність пристрою для стирання магнітного запису, оскільки придатні для стирання різних магнітних носив Технічний результат за першим варіантом реалізації досягається тим, що в пристрої для стирання записів на магнітному носії, що містить канал, призначений для створення імпульсних магнітних полів, який включає котушку індуктивності, яка формує імпульсні магнітні поля, і конденсатор, установлений з можливістю підключення до джерела постійної напруги чи до котушки індуктивності, конденсатор виконаний полярним і може бути з'єднаний із джерелом постійної напруги без посередньо Технічний результат за другим варіантом досягається тим, що пристрій для стирання записів на магнітному носи, містить канап, призначений для створення імпульсних магнітних полів, що включає котушку індуктивності, яка формує імпульсні магнітні поля, і полярний конденсатор, установлений з можливістю підключення до джерела постійної напруги і/або до котушки індуктивності, пристрій також містить засіб подавлення знакозмінних згасаючих коливань, пов'язаний з котушкою індуктивності При цьому засіб подавлення знакозмінних згасаючих коливань виконано у вигляді діода чи резистора, чи комутатора Також засіб придушення знакозмінних загасаючих коливань може бути зазначеним джерелом постійної напруги з вихідним опором, достатнім для пропущення струму самоіндукції котушки індуктивності Технічний результат за третім варіантом реалізації досягається тим, що пристрій стирання записів на магнітному носії містить, принаймні два канали, призначених для створення імпульсних магнітних полів, кожний з яких включає принаймні, одну котушку індуктивності, яка формує імпульсні магнітні поля з заданими векторами напруженості, при цьому пристрій може містити додаткові канали, призначені для створення імпульсних магнітних полів, виконані аналогічно зазначеному, причому в кожнім каналі котушка індуктивності виконана з можливістю формування імпульсних магнітних полів таким чином, що напрямок векторів напруженості імпульсних магнітних полів, створюваних котушками індуктивності, може змінюватися відносно один одного, а моменти формування імпульсів зазначених магнітних полів можуть бути зсунуті відносно один одного Кожний із зазначених каналів може включати полярний конденсатор, пов'язаний із зазначеною котушкою індуктивності, до якої підключений засіб подавлення знакозмінних згасаючих коливань, а полярний конденсатор установлений з можливістю підключення до джерела постійної напруги і/чи до котушки індуктивності У кожнім каналі полярний конденсатор може бути встановлений з можливістю підключення за допомогою чи ключа комутатора до джерела постійної напруги і/чи ДО котушки індуктивності Корисна модель ілюструється кресленнями На фіг 1 представлений пристрій за першим варіантом реалізації, на фіг 2 представлений пристрій за другим варіантом реалізації, на фіг 3 представлений пристрій за третім варіантом реалізації, канали в якому виконані аналогічно каналу за першим варіантом виконання, на фіг 4 представлений пристрій за третім варіантом реалізації, канали в якому виконані аналогічно каналу за другим варіантом реалізації Пристрій на фіг 1 містить один канал, призначений для створення імпульсних магнітних полів і має котушку індуктивності 4, конденсатор 3, паралельно підключений до джерелапостійної напруги 1, і комутатор 2, керований по заданому алгоритму При цьому комутатор 2 установлений з можливістю відключення від конденсатора 3 котушки 1410 індуктивності 4 і підключення до нього джерела постійної напруги 1, конденсатор виконаний полярним У цьому випадку пристрій працює в такий спосіб Конденсатор підключений до джерела постійної напруги, при цьому він заряджається до необхідного потенціалу, після цього комутатор 2 підключає котушку індуктивності 4 до конденсатора 3 Відбувається розряд конденсатора 3 на котушку індуктивності 4 Імпульс струму через котушку індуктивності 4 формує імпульс магнітного поля /імпульс струму намагнічування/, що намагнічує носій магнітного запису, розміщений у зоні дп магнітного поля котушки індуктивності Струм самоіндукції в котушці 4 протікає через джерело постійної напруги 1, оскільки вихідний опір джерела постійної напруги обрано таким, щоб пропускати струм самоіндукції з полярністю, зворотною струму намагнічування котушки індуктивності 4, не викликаючи заряд полярного конденсатора 3 напругою протилежної полярності, то таке схемне рішення виключає коливальний процес, що підвищує надійність пристрою На фіг 2 наведений другий варіант реалізації пристрою, що має засіб подавлення знакозмінних згасаючих коливань, підключений до котушки індуктивності 4, а конденсатор 3, установлений з можливістю підключення до джерела постійної напруги 1 і до котушки індуктивності 4 Наявність засобу 5 забезпечує подавлення негативних викидів коливань у контурі (каналі) і тим самим запобігає зарядженню конденсатора 3 напругою протилежної полярності, що підвищує надійність пристрою На фіг 3 представлений один із прикладів реалізації пристрою за третім варіантом Пристрій містить N каналів, кожний з яких виконаний аналогічно каналу за першим варіантом реалізації пристрою і включає котушку індуктивності 4, призначену для формування імпульсних магнітних полів із заданими векторами напруженості При цьому котушки індуктивності 4 у кожнім каналі виконані так, що вектори напру женості HN імпульсних магнітних полів, сформовані в кожнім з N каналів, по вернені таким чином, що утворять кут, причому кут може приймати будь-яке значення, у тому числі 180° і 360° Моменти формування імпульсних магнітних полів HN у кожнім каналі можуть бути зсунуті один щодо одного на деякі проміжки часу чи збігатися Сформовані в такий спосіб імпульсні магнітні поля HN при а Ф 180°, 360° і т * 0 дозволяють одержати для деяких носив магнітного запису більш високу якість стирання/або знизити вимоги до амплітуди, що стирає поля при фіксованій якості стирання/ При цьому внаслідок часткового дублювання каналів стирання відбувається збільшення надійності пристрою У випадку, коли кути між векторами намагніченості каналів складають а = 180°, 360°, а х = 0 можна значно підвищити якість і надійність стирання за рахунок сумарного впливу полів на носій магнітного запису На фіг 4 наведений приклад реалізації пристрою за третім варіантом для випадку, коли канали виконані аналогічно каналу, реалізованому за другим варіантом виконання пристрою Кожен канал включає джерело постійної напруги 1, пов'язаний через комутатор 2 чи ключ з конденсатором З і/ ЧИ З котушкою 4 індуктивності Паралельно до котушки індуктивності підключений засіб подавлення знакозмінних згасаючих коливань 5 Пристрій за наведеним вище варіантом реалізації дозволяє при стиранні інформації уникнути знакозмінного коливального процесу і, отже, уникнути заряду полярних конденсаторів напругою негативної полярності Заявлені варіанти реалізації вигідно відрізняються від відомих пристроїв того ж призначення, оскільки прості, надійні в експлуатації і дозволяють використовувати після процесу стирання магнітні носи багаторазово При цьому наведені в описі приклади реалізації пристрою не обмежують і інших схем виконання каналів у пристрої стирання записів на магнітному носи 2 1 Фіг. 1 -
