Пристрій для гасіння підземних пожеж

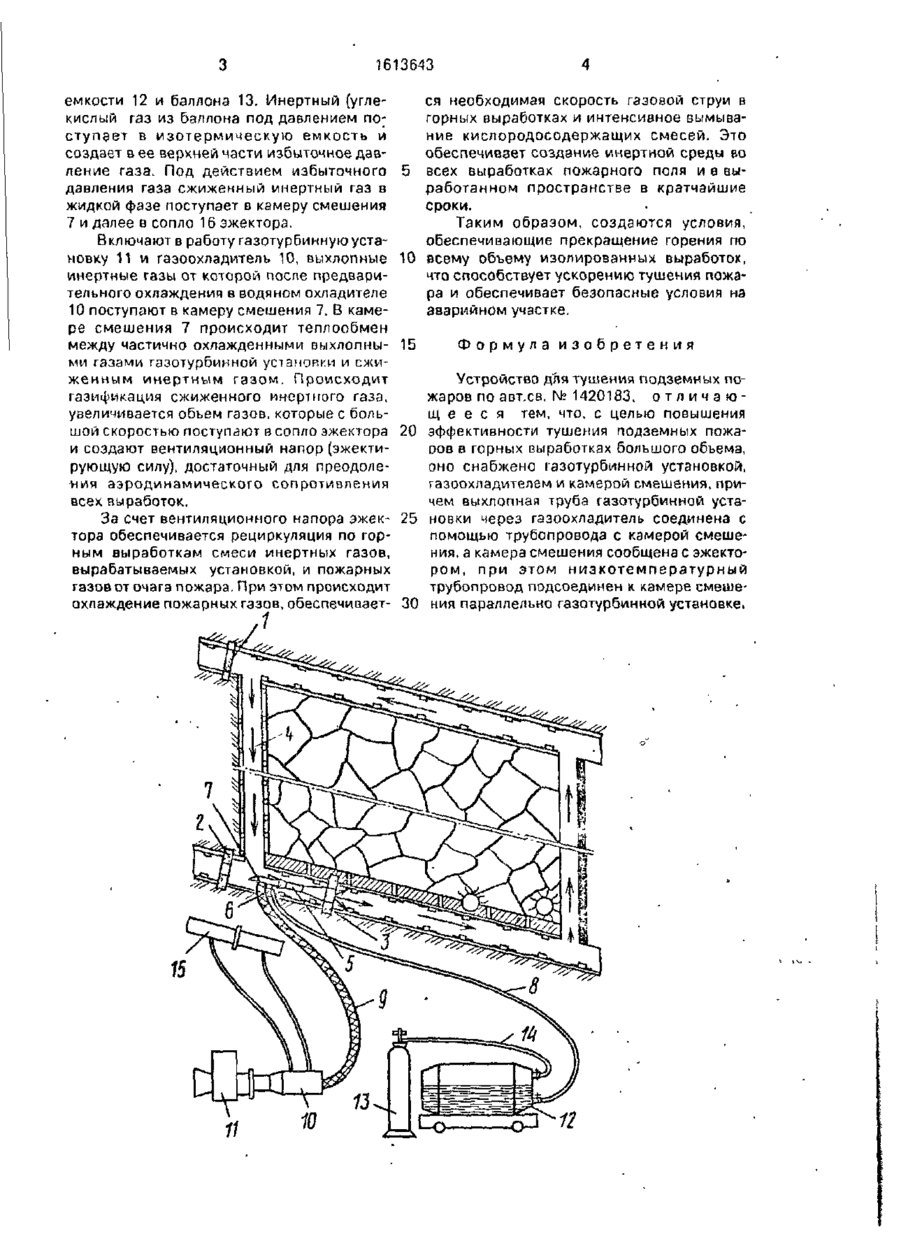

Изобретение относится к горной промети Цель - повышение эффективности тушения подземных пожаров в горных выработках большого объема Для этого устр-во имеет газотурбинную установку 11 газоохлэдитель 10 и камеру 7 смешение Выхлопная труба установки 11 через газоохладитель 10 соединена посредством ничко температурного трубопровода 8 с камерой 7 Последняя сообщена с эжектором Тру бопровод 8 подсоединен к камере 7 параллельно установке За счет вентиляционного напора эжектора 6 обеспечивается рециркуляция по горным выработкам смеси инертных газов, вырабатываемых установкой 11 и пожарных газов от оч^га пожара При этом происходит охлаждение пожарных газов, обеспечивается необходимая скорость газовой струи в горных выработках и интенсивное вымывание кислородосодержащих смесей Это обеспечивает создание инертной среды во ОЇ ех выработках пожарного поля и в выработанном пространстве в крат чайшие сроки 1 (Ai Изобретение относится к горной промышленности, может использоваться при тушении подземных пожаров в труднодоступных местах и является усовершенствованием известного устройства по авт ев № 1420183 Целью изобретения является повышение эффективности тушения подземных пожаров в горных выработках большого объема за счет инертизации, охлаждения зоны горения и интенсивного размывания в выработках пограничных слоев чистого воздуха На чертеже показана принципиальная схема устройства Устройство для тушения подземных пожароа имеет изолирующие перемычки 1-3, установленные в выработках и перекрывающие пожарное поле, вентиляционный тру бопровод или выработку 4, соединяющие входную и выходную выработки заперемыченного пожарного поля эжектор 5. соединяющий заперемыченные выработки Сопло эжектора 6 соединено с камерой смешения 7, к которой посредством низкотемпературного трубопровода 8 подсоединены промежуточная изотермическая емкость и баллон, наполненные сжиженным инертным газом и посредством трубопровода 9 и газоохладителя 10 подсоединена выхлопная труба газотурбинной установки 11 Газоохладитель водяного типа работает от водопроводного става 15 Установка работает следующим образом После изоляции пожарного поля и монтажа оборудования открывают запорн-ые вентили промежуточной изотермической (61)1420183 (21)4620099/24-03 (22) 14 11 88 (46) 15 12 90 Бюл М-46 (71) Центральный штаб военизированных горноспасательных частей Донбасса (72) М Н Судиловскии И И Кондратенко, Б С Любарский и А Е, Горбатенко (53)622 817(088 8) (56) Авторское свидетельство СССР N= 1420183, кл Е 21 F 5/00, 1986. 'і -І СА) СА> 1613643 емкости 12 и баллона 13. Инертный (углекислый газ из баллона под давлением по; ступает в изотермическую емкость и создает в ее верхней части избыточное давление газа. Под действием избыточного давления газа сжиженный инертный газ в жидкой фазе поступает в камеру смешения 7 и данеє в сопло 16 эжектора, Включают в работу газотурбинную установку 11м газоохладитель 10, выхлопные инертные газы от которой после предварительного охлаждении в водяном охладителе 10 поступают в камеру смешения 7. В камере смешения 7 происходит теплообмен между частично охлажденными выхлопны ми газами газотурбинной установки и сжиженным инертным газом. Происходит газификация сжиженного инертного газа, увеличивается объем газов, которые с большой скоростью поступают в сопло эжектора и создают вентиляционный напор (эжектирующую силу), достаточный для преодоления аэродинамического сопротивления всех выработок. За счет вентиляционного напора эжектора обеспечивается рециркуляция по горным выработкам смеси инертных газов, в-ырабатываемых установкой, и пожарных газов от очага пожара, При этом происходит охлаждение пожарных газов, обеспечивает/ ся необходимая скорость газовой струи в горных выработках и интенсивное вымывание кислородосодержащих смесей. Это обеспечивает создание инертной среды во 5 всех выработках пожарного поля и а выработанном пространстве в кратчайшие сроки. Таким образом, создаются условия, обеспечивающие прекращение горения по 10 всему объему изолированных выработок, что способствует ускорению тушений пожара и обеспечивает безопасные условия на аварийном участке. 15 Формула изобретения Устройство для тушения подземных пожаров по авт.св. N? 1420183, о т л и ч а ю щ е е с я тем, что, с целью повышения 20 эффективности тушения подземных пожаDOB в горных выработках большого объема, оно снабжено газотурбинной установкой, газоохладмтелем и камерой смешения, причем выхлопная труба газотурбинной уста25 новки через газоохладитель соединена с помощью трубопровода с камерой смешения, а камера смешения сообщена с эжектором, при этом низкотемпературный трубопровод подсоединен к камере смеше30 ния параллельно газотурбинной установке. 1613643 Редактор Н. Горват Составитель И. Федяева Техред М.Моргентал Корректор А. Обручар . Заказ 3874 Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
