Установка для диспергування мінеральних речовин

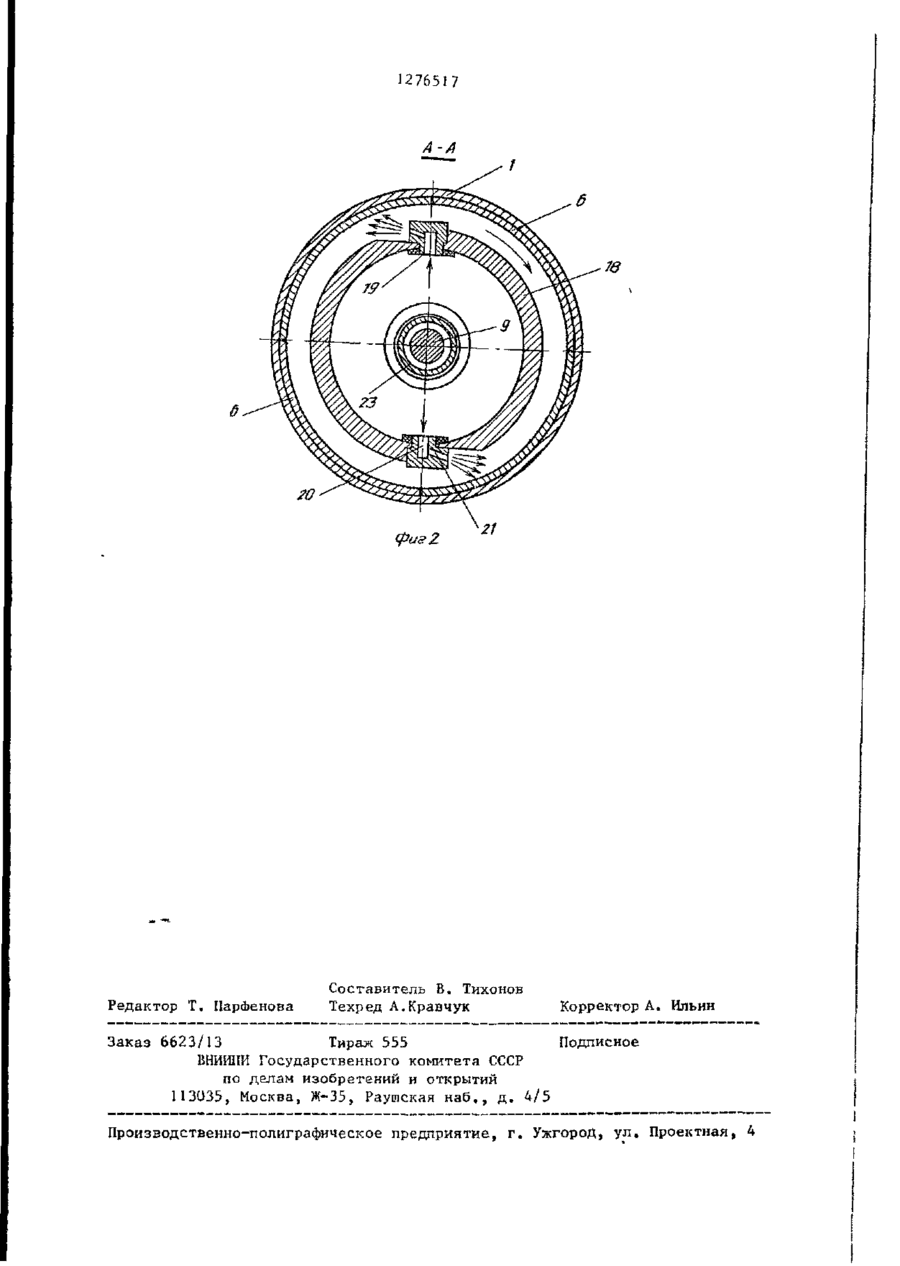

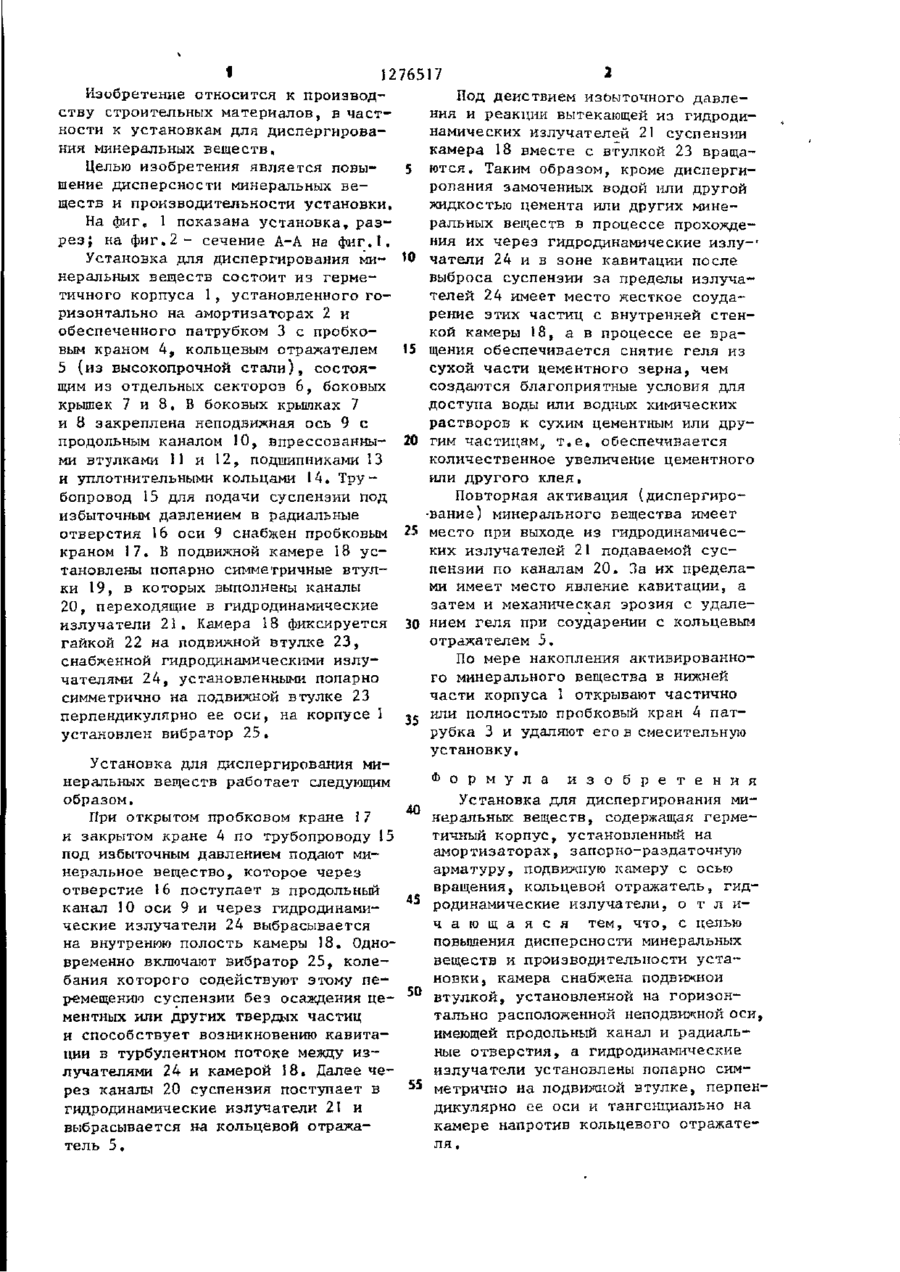

Изобретение относится к производству строительных материалов, в частности для диспергирования минеральных веществ. Изобретение позволяет повысить дисперсность минеральных веществ и производительность установки за счет установки камеры 18 на подвижной втулке 23, опертой на горизонтальной неподвижной оси 9 с продольным каналом 10 и радиальными отверстиями 16 и 22. Гидродинамические излучатели 24 установлены попарно и симметрично на подвижной втулке 24, перпендикулярно ее оси и тангенциально на камере 18 напротив кольцевого отражателя 5, 2 ил. V) с 79 ЇВ N3 Фиг! 1 1276517 Изобретение относится к производству строительных материалов, в частности к установкам для диспергирования минеральных веществ. Целью изобретения является повышение дисперсности минеральных веществ и производительности установки. На фиг, 1 показана установка, разрез; на фиг. 2 - сечение А-А на фиг.1. Установка для диспергирования минеральных веществ состоит из герметичного корпуса 1, установленного горизонтально на амортизаторах 2 и обеспеченного патрубком 3 с пробковым краном 4, кольцевым отражателем 5 (из высокопрочной стали), состоящим из отдельных секторов 6, боковых крышек 7 и 8. В боковых крышках 7 и 8 закреплена неподвижная ось 9 с продольным каналом 10, впрессованными втулками 11 и 12, подшипниками 13 и уплотнительными кольцами 14. Трубопровод 15 для подачи суспензии под избыточным давлением в радиальные отверстия 16 оси 9 снабжен пробковым краном 17. В подвижной камере 18 установлены попарно симметричные втулки 19, в которых выполнены каналы 20, переходящие в гидродинамические излучатели 21. Камера 18 фиксируется гайкой 22 на подвижной втулке 23, снабженной гидродинамическими излучателями 24, установленными попарно симметрично на подвижной втулке 23 перпендикулярно ее оси, на корпусе 1 установлен вибратор 25. Установка для диспергирования минеральных веществ работает следующим образом. При открытом пробковом кране 17 и закрытом кране 4 по трубопроводу 15 под избыточным давлением подают минеральное вещество, которое через отверстие 16 поступает в продольный канал 10 оси 9 и через гидродинамические излучатели 24 выбрасывается на внутренюю полость камеры 18. Одновременно включают вибратор 25, колебания которого содействуют этому перемещению суспензии без осаждения цементных или других твердых частиц и способствует возникновению кавитации в турбулентном потоке между излучателями 24 и камерой 18» Далее через каналы 20 суспензия поступает в гидродинамические излучатели 21 и выбрасывается на кольцевой отражатель 5, Под действием изоыточного давления и реакции вытекающей из гидродинамических излучателей 21 суспензии камера 18 вместе с втулкой 23 вращаются. Таким образом, кроме диспергирования замоченных водой или другой жидкостью цемента или других минеральных веществ в процессе прохождения их через гидродинамические излу-' 10 чатели 24 и в зоне кавитации после выброса суспензии за пределы излучателей 24 имеет место жесткое соударение этих частиц с внутренней стенкой камеры 18, а в процессе ее вра15 щения обеспечивается снятие геля из сухой части цементного зерна, чем создаются благоприятные условия для доступа воды или водных химических растворов к сухим цементным или дру20 гим частицам, т.е. обеспечивается количественное увеличение цементного или другого клея. Повторная активация (диспергирование) минерального вещества имеет 25 место при выходе из гидродинамических излучателей 21 подаваемой суспензии по каналам 20. За их пределами имеет место явление кавитации, а затем и механическая эрозия с удалением геля при соударении с кольцевым 30 отражателем 5, По мере накопления активированного минерального вещества в нижней части корпуса 1 открывают частично или полностью пробковый кран 4 пат35 рубка 3 и удаляют его в смесительную установку, 40 45 50 55 Ф о р м у л а и з о б р е т е н и я Установка для диспергирования минеральных веществ, содержащая герметичный корпус, установленный на амортизаторах, запорио-раздаточную арматуру, подвижную камеру с осью вращения, кольцевой отражатель, гидродинамические излучатели, о т л и ч а ю щ а я с я тем, что, с целью повышения дисперсности минеральных веществ и производительности установки, камера снабжена подвижной втулкой, установленной на горизонтально расположенной неподвижной оси, имеющей продольный канал и радиальные отверстия, а гидродинамические излучатели установлены попарно симметрично на подвижной втулке, перпендикулярно ее оси и тангенциально на камере напротив кольцевого отражателя , 1276517 A-A (puaZ Редактор Т. Парфенова Составитель В. Тихонов Техред А.Кравчук Корректор А. Ильин Заказ 6623/13 Тираж 555 Подписное БНИШІИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
